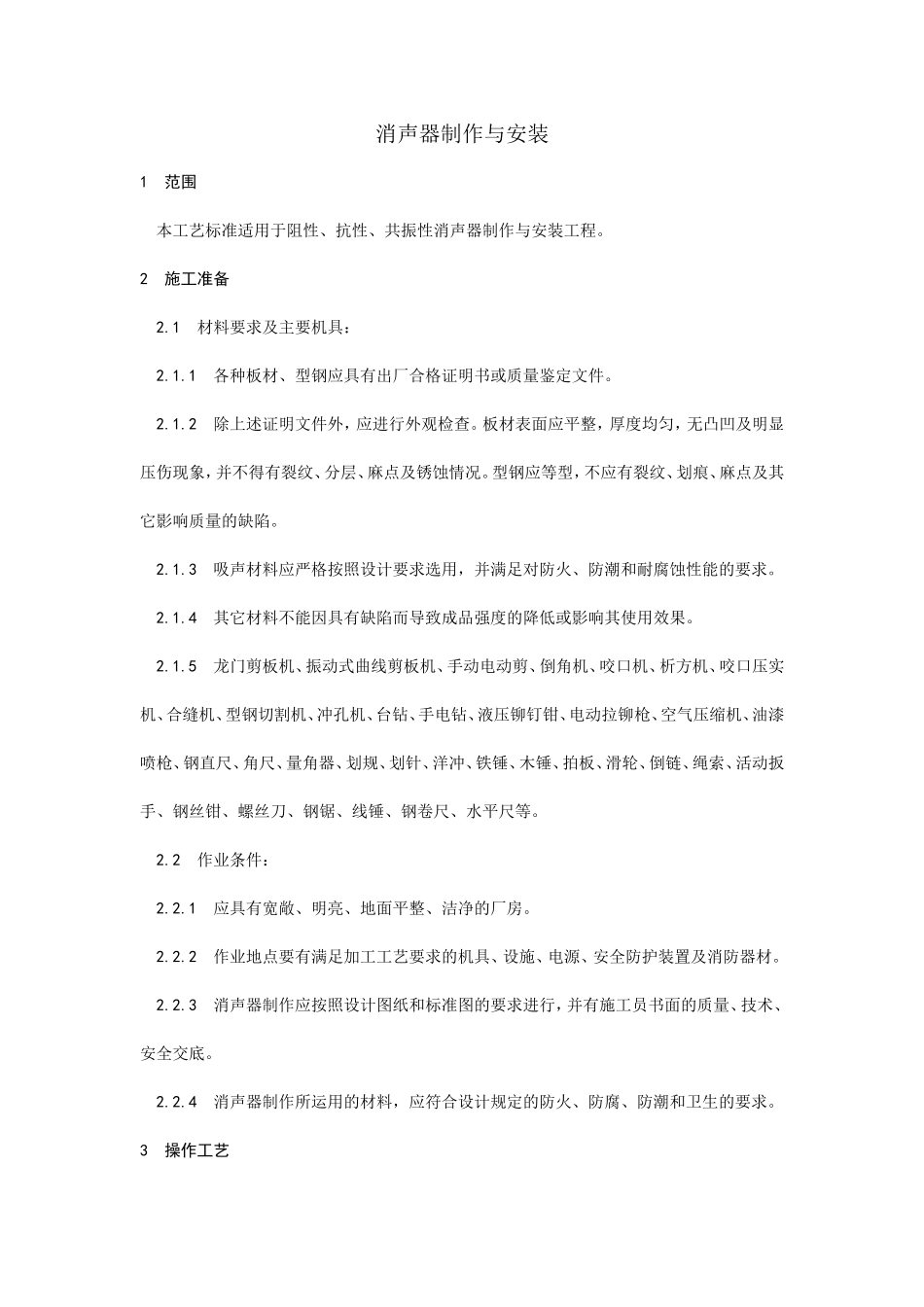

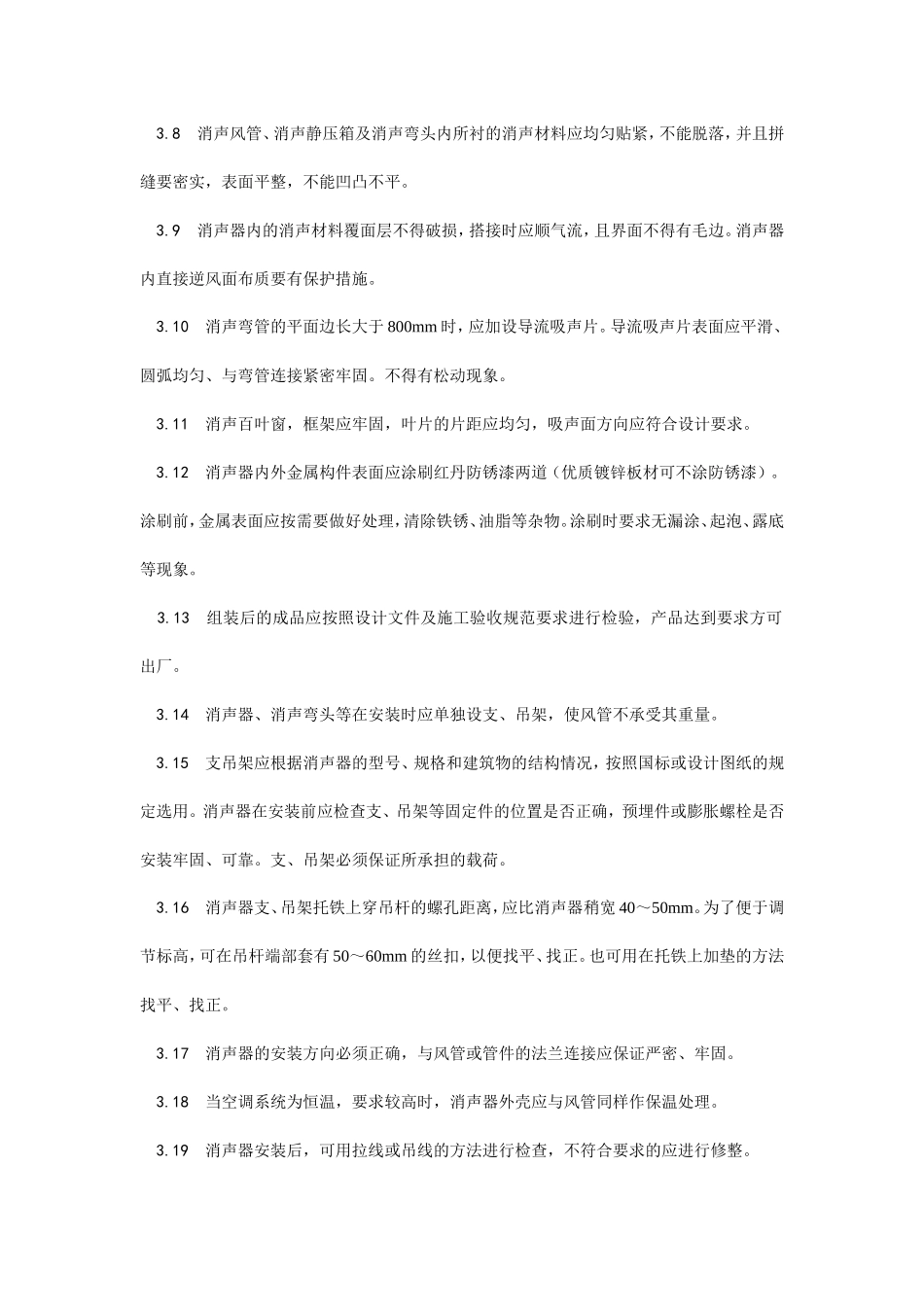

消声器制作与安装1 范围 本工艺标准适用于阻性、抗性、共振性消声器制作与安装工程。2 施工准备 2.1 材料要求及主要机具： 2.1.1 各种板材、型钢应具有出厂合格证明书或质量鉴定文件。 2.1.2 除上述证明文件外，应进行外观检查。板材表面应平整，厚度均匀，无凸凹及明显压伤现象，并不得有裂纹、分层、麻点及锈蚀情况。型钢应等型，不应有裂纹、划痕、麻点及其它影响质量的缺陷。 2.1.3 吸声材料应严格按照设计要求选用，并满足对防火、防潮和耐腐蚀性能的要求。 2.1.4 其它材料不能因具有缺陷而导致成品强度的降低或影响其使用效果。 2.1.5 龙门剪板机、振动式曲线剪板机、手动电动剪、倒角机、咬口机、析方机、咬口压实机、合缝机、型钢切割机、冲孔机、台钻、手电钻、液压铆钉钳、电动拉铆枪、空气压缩机、油漆喷枪、钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木锤、拍板、滑轮、倒链、绳索、活动扳手、钢丝钳、螺丝刀、钢锯、线锤、钢卷尺、水平尺等。 2.2 作业条件： 2.2.1 应具有宽敞、明亮、地面平整、洁净的厂房。 2.2.2 作业地点要有满足加工工艺要求的机具、设施、电源、安全防护装置及消防器材。 2.2.3 消声器制作应按照设计图纸和标准图的要求进行，并有施工员书面的质量、技术、安全交底。 2.2.4 消声器制作所运用的材料，应符合设计规定的防火、防腐、防潮和卫生的要求。3 操作工艺 3.1 工艺流程：外壳放样→剪切、冲口、折方→成形领料→法兰下料→焊接→冲孔、打眼消声片下料→填充消声材料→装钉覆面材料→组装→法兰铆接→成品检验→出厂→安装→检验 3.2 消声器制作。各种金属板材加工应采用机械加工，如剪切、折方、折边、咬口等，做到一次成型，减少手工操作。镀锌钢板施工时，应注意使镀锌层不受破坏，尽量采用咬接或铆接。 3.3 消声器框架应牢固，壳体不得漏风。消声器外管、内管、盖板、隔板制作，法兰制作及铆接等要求参照 4.1 内容。3.4 阻性消声器（图 4-28）在加工时，内部尺寸不能随意改变。其阻性消声片（图 4-29）是用木筋制成木框（如设计要求用金属结构，则按设计要求加工），内填超细玻璃棉等吸声材料，外包玻璃布等覆面材料制成。在填充吸声材料时，应按设计的容重，厚度等要求铺放均匀，覆面层不得破损。装钉吸声片时，与气流接触部分均用漆泡钉，其余部分用鞋钉装订。钉泡钉时，在泡钉处加一层垫片，可减少破损现象。对于容积较大的吸声片，为了防止因消声器安装或移动而造成吸声材料下沉，可在容腔内装设适当的托挡板。 3.5 抗性消声器图 4-30 是利用管道内截面突变，起到消声作用。加工制作时，不能任意改变膨胀室的尺寸。 3.6 共振性消声器（图 4-31）制作应按设计要求加工。不能任意改变关键部分的尺寸。穿孔板的孔径和穿孔率应符合设计要求。穿孔板经冲（钻）孔后，应将孔口的毛刺锉平。共振腔的隔板尺寸应正确，隔板与壁板连接处应紧贴。 3.7 阻抗复合式消声器（图 4-32）组装时，应先用圆钉将制成的消声片装钉成消声片组，同时用铆钉将横隔板与内管分段铆接好，然后用半圆头木螺丝将各段内管与消声片组固定，再将外管与横隔板、外管与消声器两端盖板、盖板与内管分别用半沉头自攻螺丝固定，最后在铆接两端法兰。 3.8 消声风管、消声静压箱及消声弯头内所衬的消声材料应均匀贴紧，不能脱落，并且拼缝要密实，表面平整，不能凹凸不平。 3.9 消声器内的消声材料覆面层不得破损，搭接时应顺气流，且界面不得有毛边。消声器内直接逆风面布质要有保护措施。 3.10 消声弯管的平面边长大于 800mm 时，应加设导流吸声片。导流吸声片表面应平滑、圆弧均匀、与弯管连接紧密牢固。不得有松动现象。 3.11 消声百叶窗，框架应牢固，叶片的片距应均匀，吸声面方向应符合设计要求。 3.12 消声器内外金属构件表面应涂刷红丹防锈漆两道（优质镀锌板材可不涂防锈漆）。涂刷前，金属表面应按需要做好处理，清除铁锈、油脂等杂物。涂刷时要求无漏涂、起泡、露底等现象。 3.13 组装后的成品应按照设计文件及施工验收规范要求进行检验，产品达到要求方可出厂。 3.14 消声器、消声弯头...
