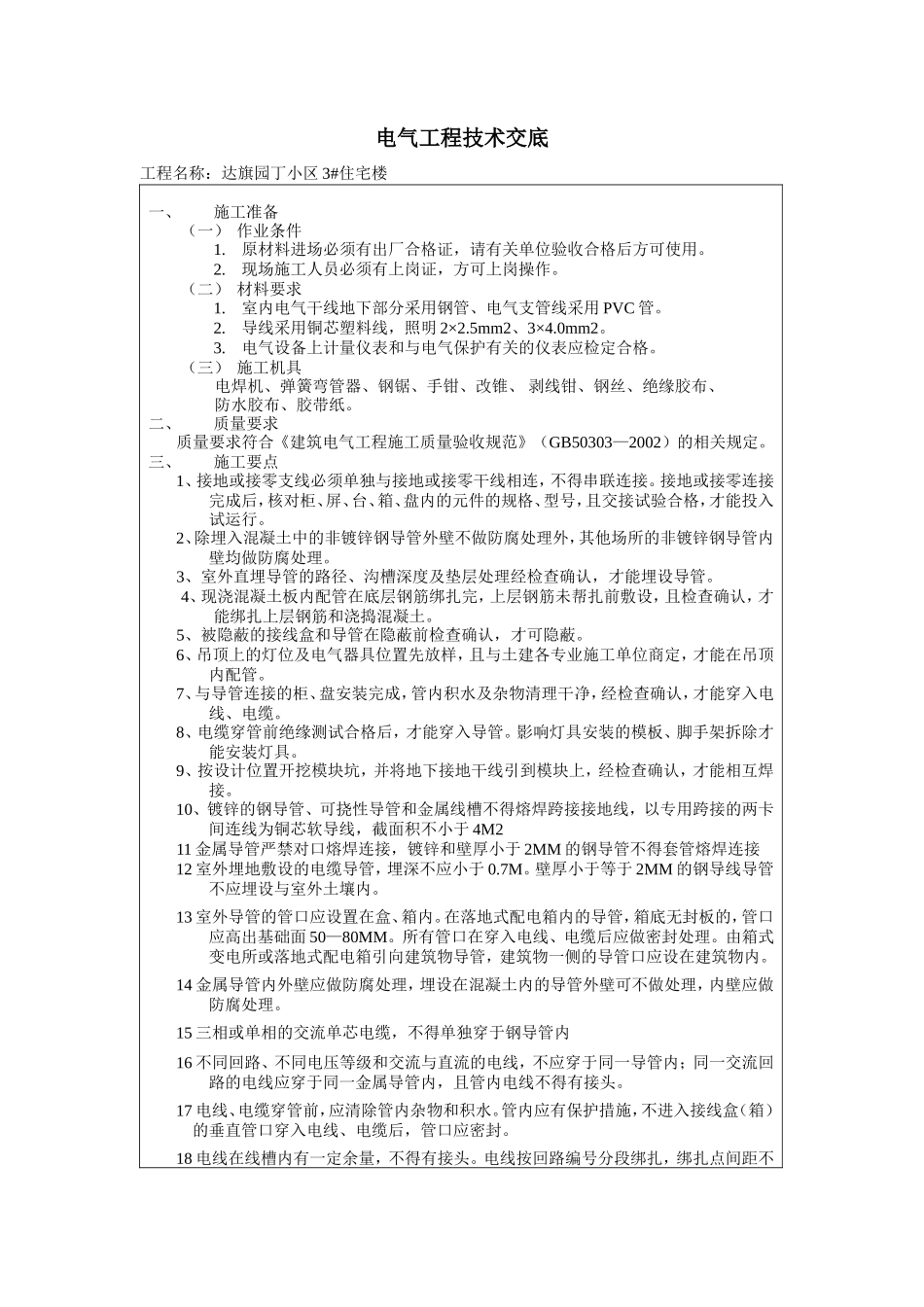

电气工程技术交底工程名称：达旗园丁小区 3#住宅楼一、施工准备（一） 作业条件1.原材料进场必须有出厂合格证，请有关单位验收合格后方可使用。2.现场施工人员必须有上岗证，方可上岗操作。（二） 材料要求1.室内电气干线地下部分采用钢管、电气支管线采用 PVC 管。2.导线采用铜芯塑料线，照明 2×2.5mm2、3×4.0mm2。3.电气设备上计量仪表和与电气保护有关的仪表应检定合格。（三） 施工机具电焊机、弹簧弯管器、钢锯、手钳、改锥、 剥线钳、钢丝、绝缘胶布、防水胶布、胶带纸。二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303—2002）的相关规定。三、施工要点1、接地或接零支线必须单独与接地或接零干线相连，不得串联连接。接地或接零连接完成后，核对柜、屏、台、箱、盘内的元件的规格、型号，且交接试验合格，才能投入试运行。2、除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外，其他场所的非镀锌钢导管内壁均做防腐处理。3、室外直埋导管的路径、沟槽深度及垫层处理经检查确认，才能埋设导管。4、现浇混凝土板内配管在底层钢筋绑扎完，上层钢筋未帮扎前敷设，且检查确认，才能绑扎上层钢筋和浇捣混凝土。5、被隐蔽的接线盒和导管在隐蔽前检查确认，才可隐蔽。6、吊顶上的灯位及电气器具位置先放样，且与土建各专业施工单位商定，才能在吊顶内配管。7、与导管连接的柜、盘安装完成，管内积水及杂物清理干净，经检查确认，才能穿入电线、电缆。8、电缆穿管前绝缘测试合格后，才能穿入导管。影响灯具安装的模板、脚手架拆除才能安装灯具。9、按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接。10、镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用跨接的两卡间连线为铜芯软导线，截面积不小于 4M211 金属导管严禁对口熔焊连接，镀锌和壁厚小于 2MM 的钢导管不得套管熔焊连接12 室外埋地敷设的电缆导管，埋深不应小于 0.7M。壁厚小于等于 2MM 的钢导线导管不应埋设与室外土壤内。13 室外导管的管口应设置在盒、箱内。在落地式配电箱内的导管，箱底无封板的，管口应高出基础面 50—80MM。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物导管，建筑物一侧的导管口应设在建筑物内。14 金属导管内外壁应做防腐处理，埋设在混凝土内的导管外壁可不做处理，内壁应做防腐处理。15 三相或单相的交流单芯电缆，不得单独穿于钢导管内16 不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。17 电线、电缆穿管前，应清除管内杂物和积水。管内应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。18 电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于 2M。19 同一回路的相线和零线，敷设于同一金属线槽内20 灯具重量大于 3kg 时，固定在螺栓或预埋吊钩上21 当灯具距地面小于 2.4M 时，灯具的可接近裸露导体必须接地或接零可靠，并应有专用接地螺栓，且有标识。22 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔与下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。四、根据《建筑电气工程施工质量验收规范》GB50303—2002 标准进行验收。 施工单位：内蒙古宏胜达建筑公司 交底人： 接收人：
