某特大桥模板施工技术交底--技术交底

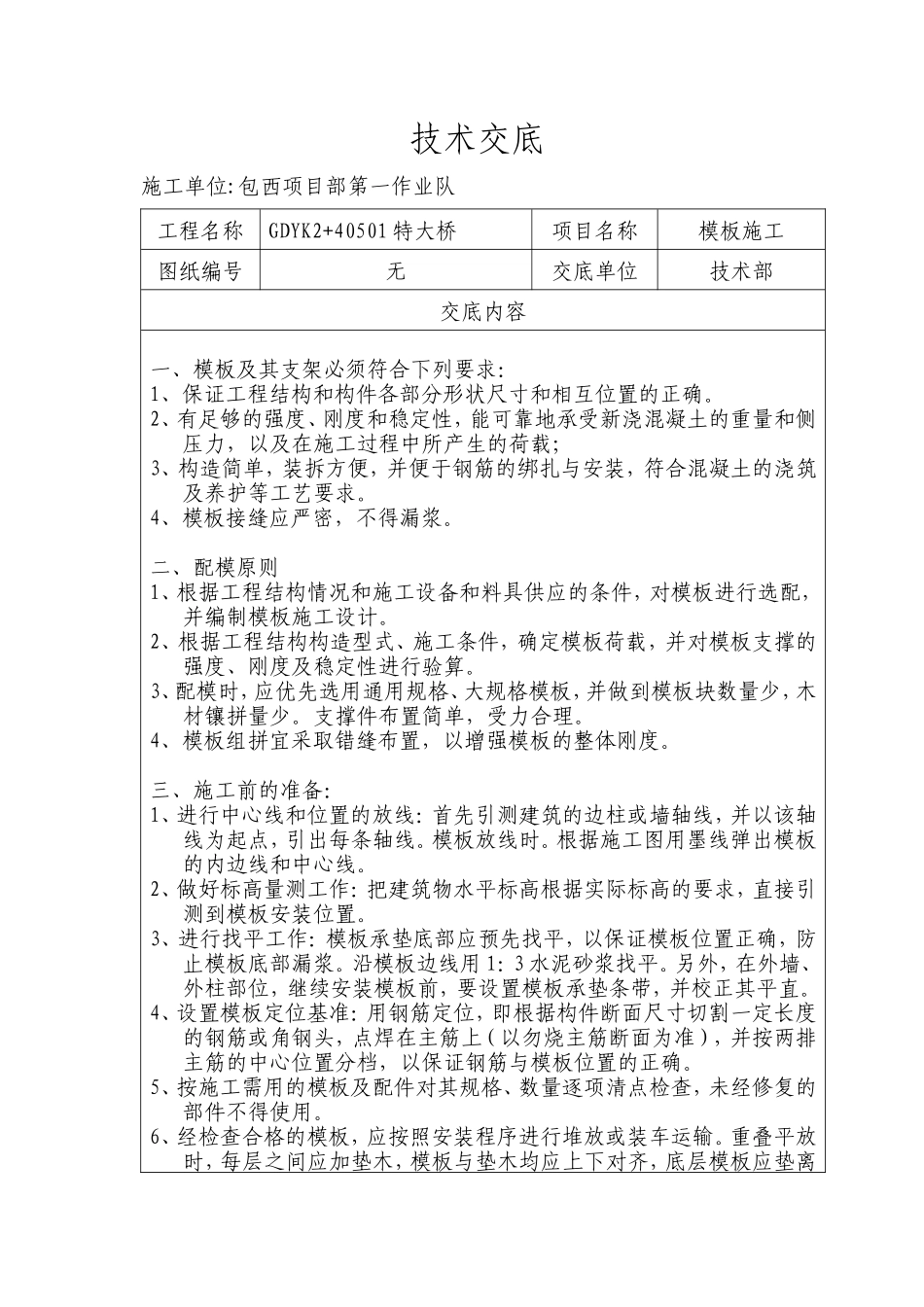

技术交底施工单位:包西项目部第一作业队工程名称GDYK2+40501 特大桥项目名称模板施工图纸编号无交底单位技术部交底内容一、模板及其支架必须符合下列要求：1、保证工程结构和构件各部分形状尺寸和相互位置的正确。2、有足够的强度、刚度和稳定性，能可靠地承受新浇混凝土的重量和侧压力，以及在施工过程中所产生的荷载；3、构造简单，装拆方便，并便于钢筋的绑扎与安装，符合混凝土的浇筑及养护等工艺要求。4、模板接缝应严密，不得漏浆。二、配模原则1、根据工程结构情况和施工设备和料具供应的条件，对模板进行选配，并编制模板施工设计。2、根据工程结构构造型式、施工条件，确定模板荷载，并对模板支撑的强度、刚度及稳定性进行验算。3、配模时，应优先选用通用规格、大规格模板，并做到模板块数量少，木材镶拼量少。支撑件布置简单，受力合理。4、模板组拼宜采取错缝布置，以增强模板的整体刚度。三、施工前的准备：1、进行中心线和位置的放线：首先引测建筑的边柱或墙轴线，并以该轴线为起点，引出每条轴线。模板放线时。根据施工图用墨线弹出模板的内边线和中心线。2、做好标高量测工作：把建筑物水平标高根据实际标高的要求，直接引测到模板安装位置。3、进行找平工作：模板承垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆。沿模板边线用 1：3 水泥砂浆找平。另外，在外墙、外柱部位，继续安装模板前，要设置模板承垫条带，并校正其平直。4、设置模板定位基准：用钢筋定位，即根据构件断面尺寸切割一定长度的钢筋或角钢头，点焊在主筋上（以勿烧主筋断面为准），并按两排主筋的中心位置分档，以保证钢筋与模板位置的正确。5、按施工需用的模板及配件对其规格、数量逐项清点检查，未经修复的部件不得使用。6、经检查合格的模板，应按照安装程序进行堆放或装车运输。重叠平放时，每层之间应加垫木，模板与垫木均应上下对齐，底层模板应垫离地面不小于 10 厘米。运输时，要避免碰撞，防止倾倒。应采取措施，保证稳固。四、模板安装前，应做好下列准备工作：1、支承支柱的土壤地面，应事先夯实整平，并做好防水、排水设置，准备支柱底垫木；2、竖向模板安装的底面应平整坚实，并采取可靠的定位措施，按施工设计要求预埋支撑锚固件。3、模板涂刷脱模剂。结构表面需作处理的工程，严禁在模板上涂刷废机油。五、模板的安装1、按配板设计循序拼装，以保证模板系统的整体稳定；2、配件必须装插牢固。支柱和斜撑下的支撑面应平整垫实，要有足够的受压面积；支撑件应着力于外钢楞；3、预埋件与预留孔必须位置正确，安设牢固；4、基础模板必须支撑牢固，防止变形，侧模斜撑的底部应加设垫木；5、支住所设的水平支撑与剪刀撑，应按构造与整体稳定性布置；6、在涂刷模板隔离剂时，不得玷污钢筋和混凝土接槎处；7、模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；8、模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程的隔离剂；9、浇筑混凝土前，模板内的杂物应清理干净；10、清水混凝土或有装饰要求的混凝土工程，应使用能达到设计效果的模板；11、用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量的下沉、裂缝、起砂或起鼓；12、固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固，其偏差应符合下表规定：现浇结构模板预埋件、预留孔和预留洞的允许偏差项目允许偏差（mm）预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10，0预埋螺栓 中心线位置2外露长度+10，0预留洞中心线位置 10尺寸+10，0现浇结构模板安装的允许偏差项目允许偏差（mm）轴线位置5底模上表面标高±5相邻两板表面高低差2表面平整度5七、模板拆除：1、底模及其支架拆除时的混凝土强度应符合设计要求，当设计无具体要求时，混凝土的强度应符合下表的规定：构件类型构件跨度（m）达到设计的混凝土立方体抗压强度标准 值百分率（%）悬臂构件≥100板≤2≥50＞2，≤8≥75＞8≥100梁、拱、壳≤8≥75＞8≥1002、侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。模板拆除时，不应对结构...
