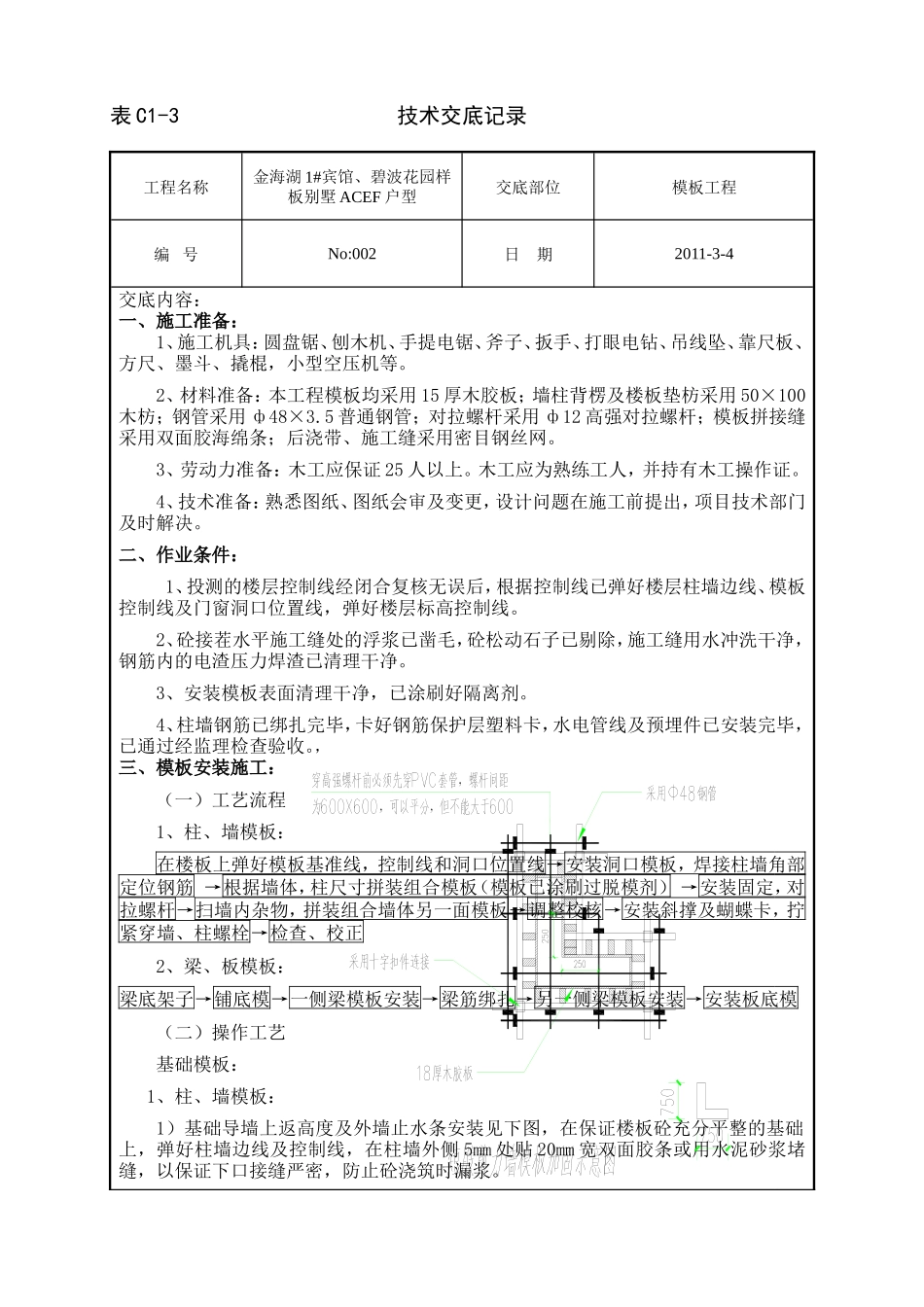

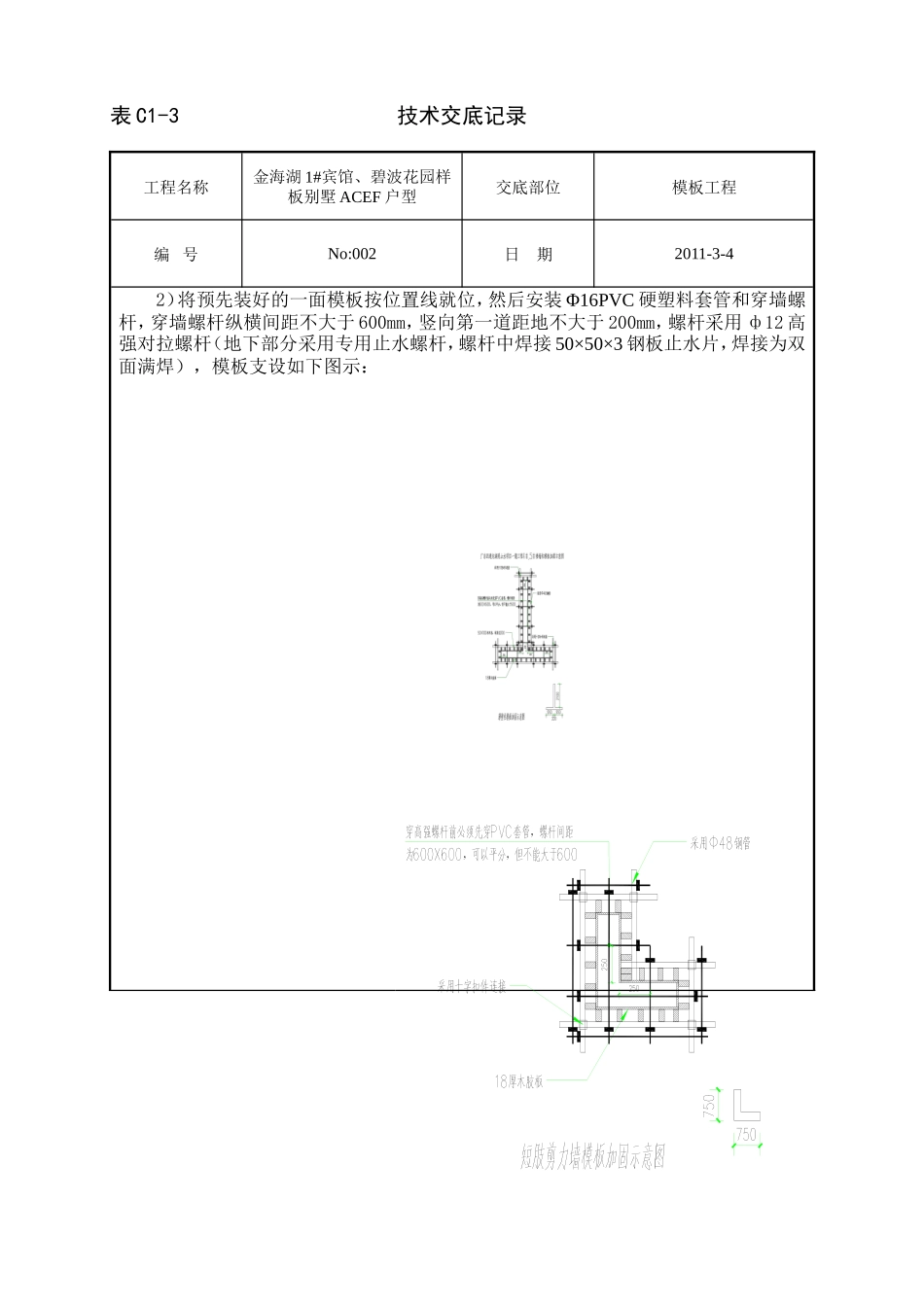

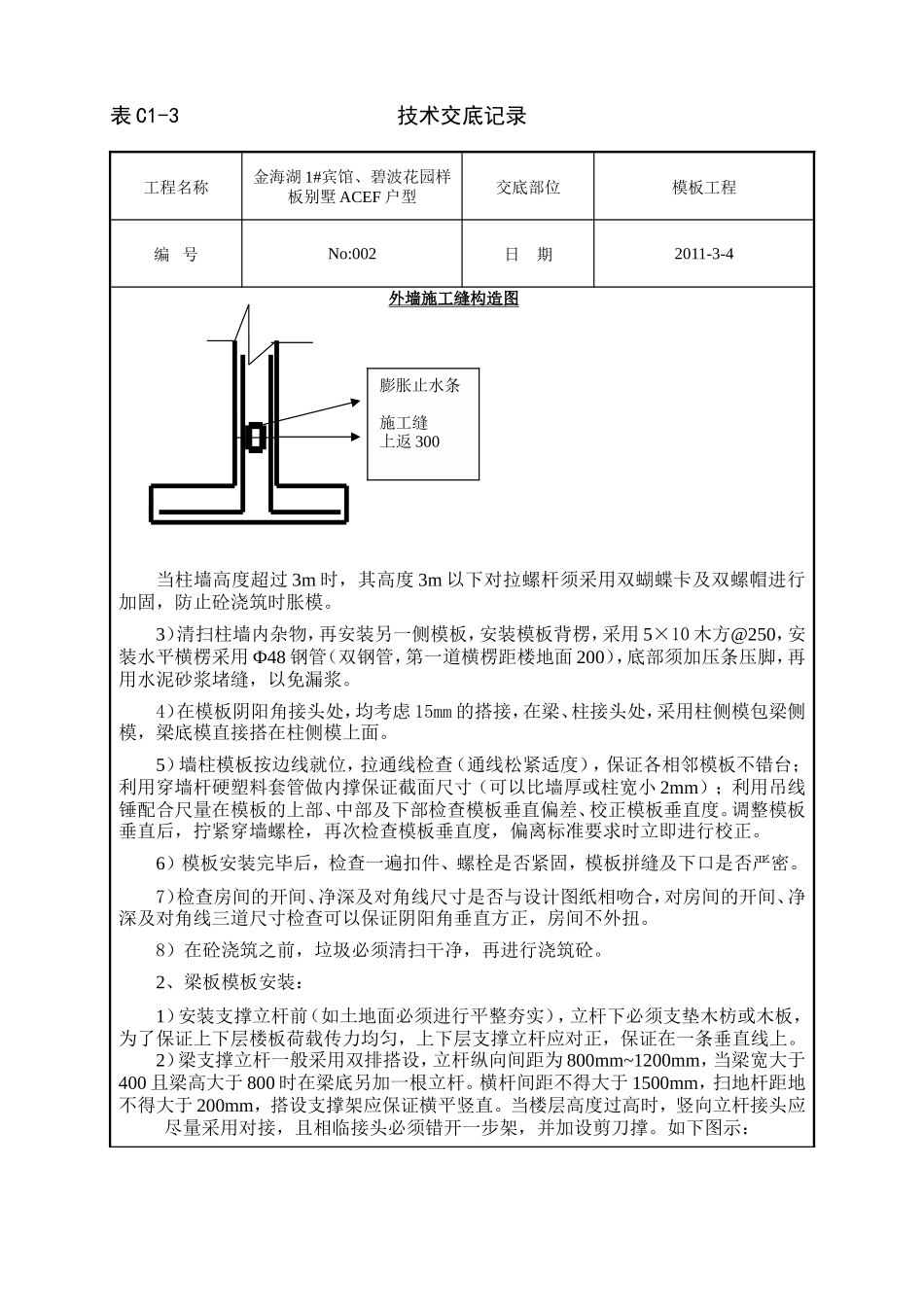

表 C1-3 技术交底记录工程名称金海湖 1#宾馆、碧波花园样板别墅 ACEF 户型交底部位模板工程编 号No:002日 期2011-3-4交底内容：一、施工准备：1、施工机具：圆盘锯、刨木机、手提电锯、斧子、扳手、打眼电钻、吊线坠、靠尺板、方尺、墨斗、撬棍，小型空压机等。2、材料准备：本工程模板均采用 15 厚木胶板；墙柱背楞及楼板垫枋采用 50×100木枋；钢管采用 ф48×3.5 普通钢管；对拉螺杆采用 ф12 高强对拉螺杆；模板拼接缝采用双面胶海绵条；后浇带、施工缝采用密目钢丝网。3、劳动力准备：木工应保证 25 人以上。木工应为熟练工人，并持有木工操作证。4、技术准备：熟悉图纸、图纸会审及变更，设计问题在施工前提出，项目技术部门及时解决。二、作业条件： 1、投测的楼层控制线经闭合复核无误后，根据控制线已弹好楼层柱墙边线、模板控制线及门窗洞口位置线，弹好楼层标高控制线。2、砼接茬水平施工缝处的浮浆已凿毛，砼松动石子已剔除，施工缝用水冲洗干净，钢筋内的电渣压力焊渣已清理干净。3、安装模板表面清理干净，已涂刷好隔离剂。4、柱墙钢筋已绑扎完毕，卡好钢筋保护层塑料卡，水电管线及预埋件已安装完毕，已通过经监理检查验收。，三、模板安装施工： （一）工艺流程1、柱、墙模板：在楼板上弹好模板基准线，控制线和洞口位置线→安装洞口模板，焊接柱墙角部定位钢筋 →根据墙体，柱尺寸拼装组合模板（模板已涂刷过脱模剂） →安装固定，对拉螺杆→扫墙内杂物，拼装组合墙体另一面模板→调整校核→安装斜撑及蝴蝶卡，拧紧穿墙、柱螺栓→检查、校正2、梁、板模板：梁底架子→铺底模→一侧梁模板安装→梁筋绑扎→另一侧梁模板安装→安装板底模（二）操作工艺基础模板：1、柱、墙模板：1）基础导墙上返高度及外墙止水条安装见下图，在保证楼板砼充分平整的基础上，弹好柱墙边线及控制线，在柱墙外侧 5mm 处贴 20mm 宽双面胶条或用水泥砂浆堵缝，以保证下口接缝严密，防止砼浇筑时漏浆。表 C1-3 技术交底记录工程名称金海湖 1#宾馆、碧波花园样板别墅 ACEF 户型交底部位模板工程编 号No:002日 期2011-3-42）将预先装好的一面模板按位置线就位，然后安装 Φ16PVC 硬塑料套管和穿墙螺杆，穿墙螺杆纵横间距不大于 600mm，竖向第一道距地不大于 200mm，螺杆采用 ф12 高强对拉螺杆（地下部分采用专用止水螺杆，螺杆中焊接 50×50×3 钢板止水片，焊接为双面满焊），模板支设如下图示： 表 C1-3 技术交底记录工程名称金海湖 1#宾馆、碧波花园样板别墅 ACEF 户型交底部位模板工程编 号No:002日 期2011-3-4外墙施工缝构造图当柱墙高度超过 3m 时，其高度 3m 以下对拉螺杆须采用双蝴蝶卡及双螺帽进行加固，防止砼浇筑时胀模。3）清扫柱墙内杂物，再安装另一侧模板，安装模板背楞，采用 5×10 木方@250，安装水平横楞采用 Ф48 钢管（双钢管，第一道横楞距楼地面 200），底部须加压条压脚，再用水泥砂浆堵缝，以免漏浆。4）在模板阴阳角接头处，均考虑 15mm 的搭接，在梁、柱接头处，采用柱侧模包梁侧模，梁底模直接搭在柱侧模上面。5）墙柱模板按边线就位，拉通线检查（通线松紧适度），保证各相邻模板不错台；利用穿墙杆硬塑料套管做内撑保证截面尺寸（可以比墙厚或柱宽小 2mm）；利用吊线锤配合尺量在模板的上部、中部及下部检查模板垂直偏差、校正模板垂直度。调整模板垂直后，拧紧穿墙螺栓，再次检查模板垂直度，偏离标准要求时立即进行校正。6）模板安装完毕后，检查一遍扣件、螺栓是否紧固，模板拼缝及下口是否严密。7）检查房间的开间、净深及对角线尺寸是否与设计图纸相吻合，对房间的开间、净深及对角线三道尺寸检查可以保证阴阳角垂直方正，房间不外扭。8）在砼浇筑之前，垃圾必须清扫干净，再进行浇筑砼。2、梁板模板安装：1）安装支撑立杆前（如土地面必须进行平整夯实），立杆下必须支垫木枋或木板，为了保证上下层楼板荷载传力均匀，上下层支撑立杆应对正，保证在一条垂直线上。2）梁支撑立杆一般采用双排搭设，立杆纵向间距为 800mm~1200mm，当梁宽大于400 且梁高大于 800 时在梁底另加一根立杆。横...
