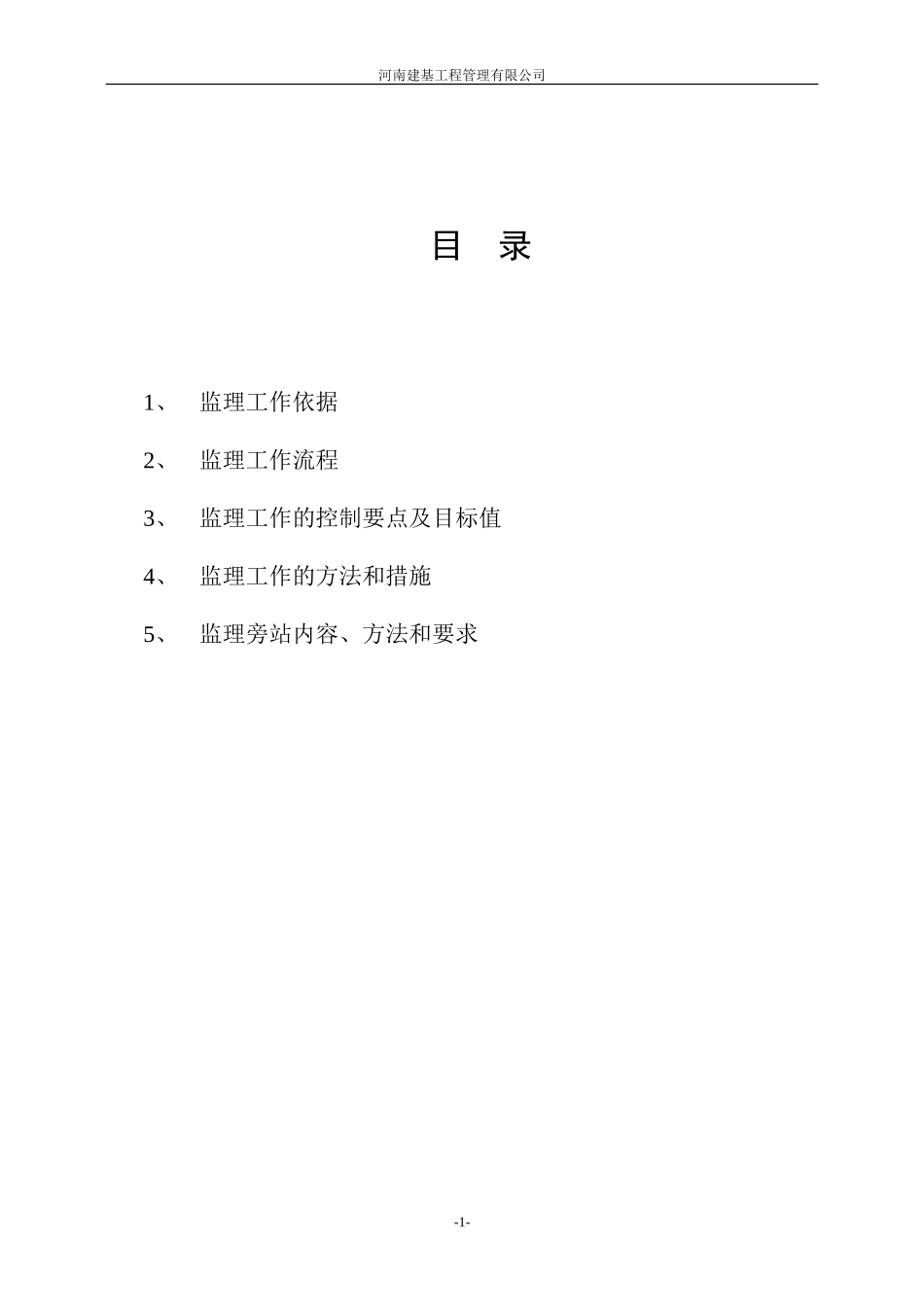

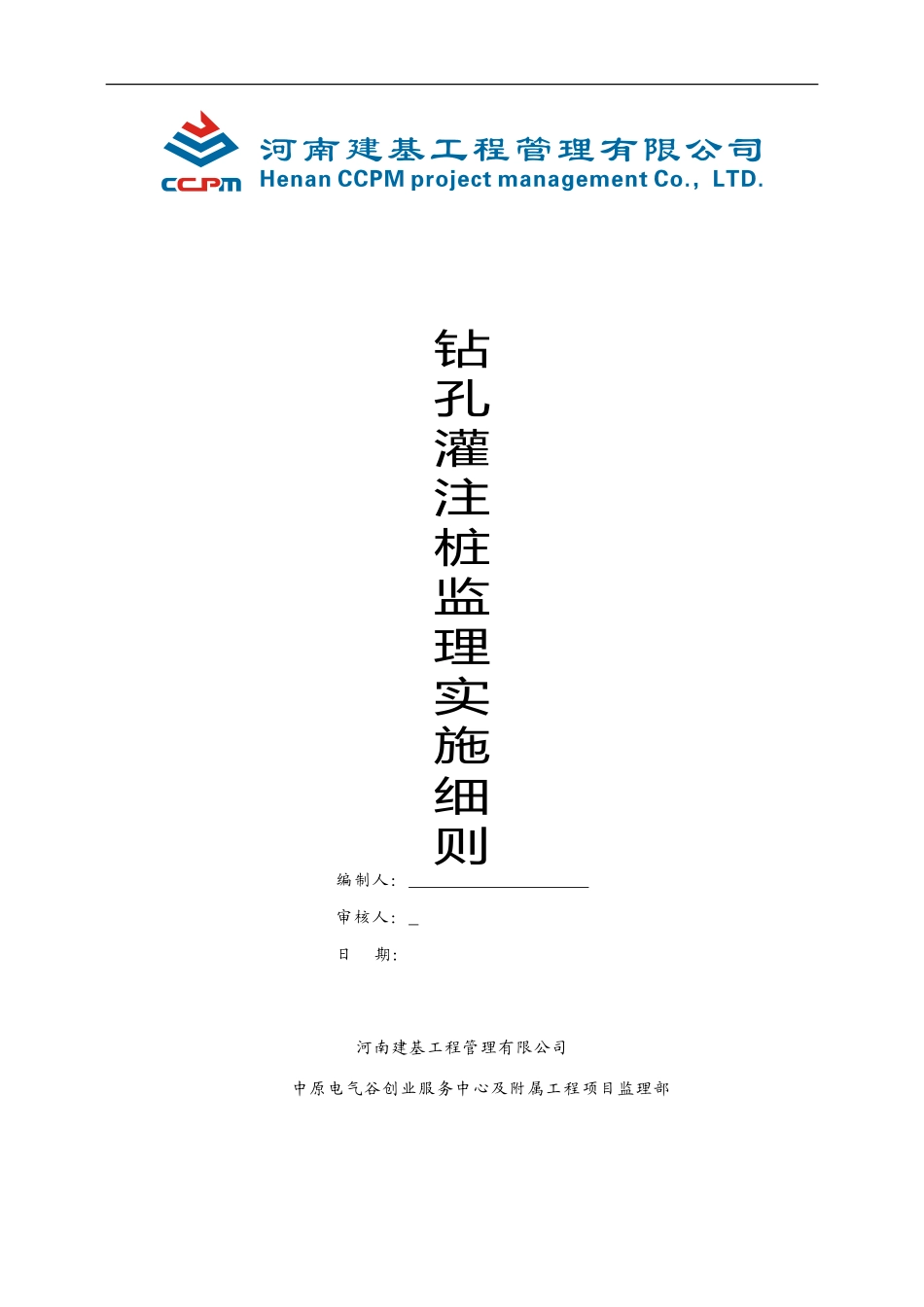

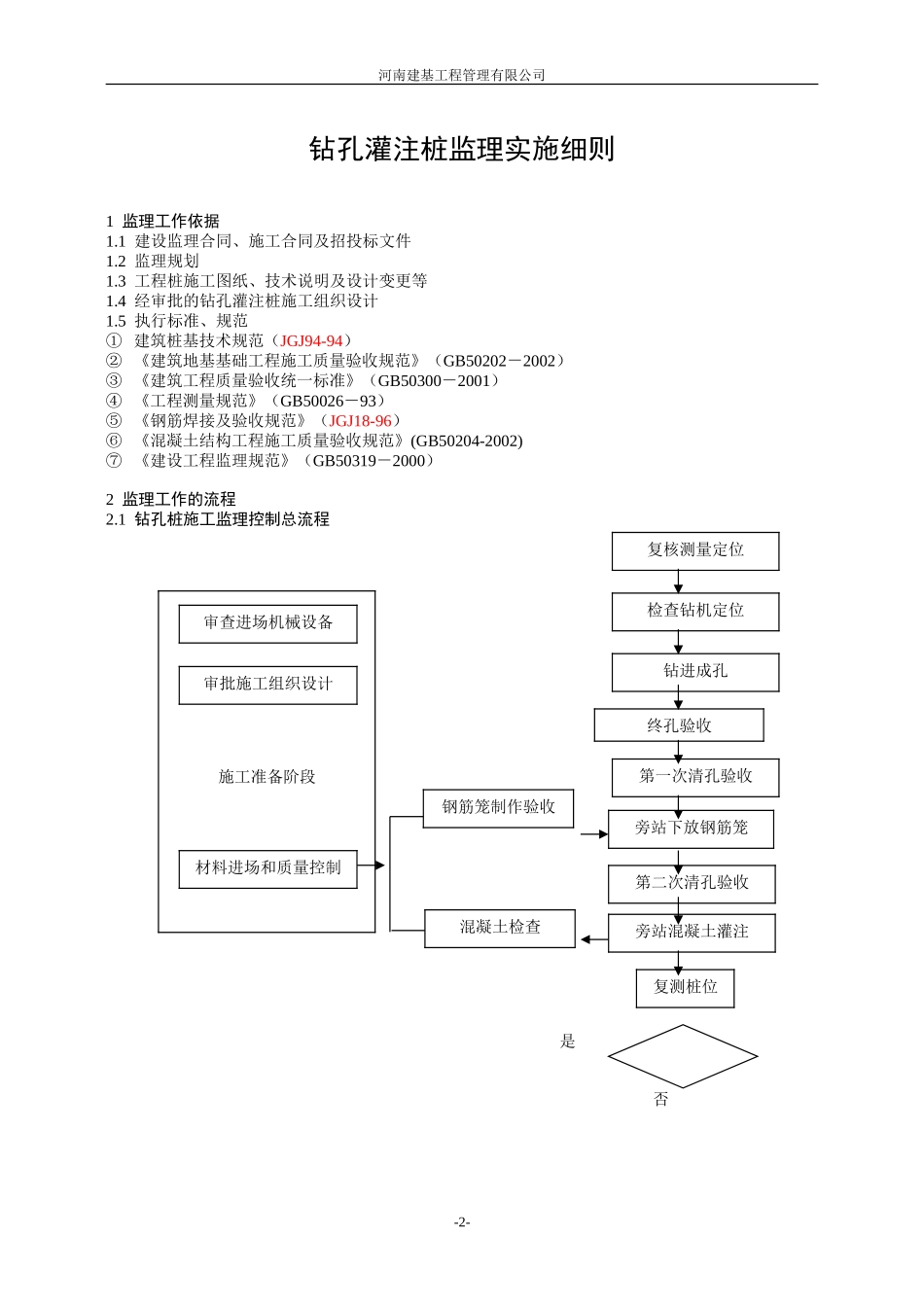

钻孔灌注桩监理实施细则编制人： 审核人： 日 期： 河南建基工程管理有限公司中原电气谷创业服务中心及附属工程项目监理部河南建基工程管理有限公司目 录1、监理工作依据2、监理工作流程3、监理工作的控制要点及目标值4、监理工作的方法和措施5、监理旁站内容、方法和要求-1-河南建基工程管理有限公司钻孔灌注桩监理实施细则1 监理工作依据1.1 建设监理合同、施工合同及招投标文件1.2 监理规划1.3 工程桩施工图纸、技术说明及设计变更等1.4 经审批的钻孔灌注桩施工组织设计1.5 执行标准、规范① 建筑桩基技术规范（JGJ94-94）② 《建筑地基基础工程施工质量验收规范》（GB50202－2002）③ 《建筑工程质量验收统一标准》（GB50300－2001）④ 《工程测量规范》（GB50026－93）⑤ 《钢筋焊接及验收规范》（JGJ18-96）⑥ 《混凝土结构工程施工质量验收规范》(GB50204-2002)⑦ 《建设工程监理规范》（GB50319－2000）2 监理工作的流程2.1 钻孔桩施工监理控制总流程-2-施工准备阶段复核测量定位检查钻机定位钻进成孔第一次清孔验收旁站下放钢筋笼第二次清孔验收钢筋笼制作验收混凝土检查旁站混凝土灌注材料进场和质量控制审批施工组织设计审查进场机械设备终孔验收是否复测桩位河南建基工程管理有限公司2.2 工序质量监理控制程序3 监理工作的控制要点及目标值3.1 质量目标风险分析 本工程采用的钻孔灌注桩桩径较大，深度较深，，施工中成孔时间较长，容易出现塌孔现象。施工的工序较为复杂，施工工艺变化较多，其中成孔工艺、泥浆护壁性能及水下砼灌注质量对钻孔灌注桩质量的目标影响较大，钻孔灌注桩常见质量问题包括桩位偏差、孔斜、断桩、缩径、桩身砼疏松、沉淤超厚及钢筋笼上浮等。3.2 桩位放样控制：对群桩允许偏差 20mm；单排桩 10mm。3.3 灌注桩的桩位偏差必须符合表一的规定，桩顶标高至少要比设计标高高出 0.5m，桩底清孔质量按不同的成桩工艺有不同的要求，应按规范的具体要求执行。每浇注 50m3必须有 1 组试件。小于 50m3的桩，每根桩必须有 1 组试件。表一 灌注桩的平面位置和垂直度的允许偏差表序号成孔方法桩径允许偏差(mm)垂直度允许偏差（％）桩位允许偏差（mm）1～3 根、单排桩基垂直于中心线方向和群桩基础的边桩条型桩基沿中心线方向和群桩基础的中间桩1泥 浆 护 壁钻孔桩D≤1000mm±50＜1D/6，且不大于 100D/4，且不大于 150D＞1000mm±50100＋0.01H150＋0.01H2套 管 成 孔灌注桩D≤500mm－20＜170150D＞500mm1001503干成孔灌注桩－20＜1701504人工挖孔桩混凝土护壁＋50＜0.550150钢套管护壁＋50＜1100200注：1.桩径允许偏差的负值是指个别断面。2.采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。3.H 为施工现场地面标高与桩顶设计标高的距离，，D 为设计桩径。3.4 工程桩应进行承载力检验。对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的 1％，且不应少于 3 根，当总桩数少于 50 根时，不应少于 2 根。-3-合格合格工序 1准备工作工序 2分包自检总包检查监理巡视、旁站监理巡视监理验收合格不合格，整改是否超偏钻孔桩分项工程质量验收桩基子分部验收和评估设计出处理方案督 促 施 工 单 位 处理到位河南建基工程管理有限公司3.5 桩身质量应进行检验，检验要求应符合设计规定。当设计无具体规定时，对设计等级为甲级或地质条件复杂，成检质量可靠性低的灌注桩，抽检数量不应少于总数的 30％，且不应少于 20 根。每个柱子承台下不得少于 1 根。3.6 对砼灌注桩除承载力和桩体质量检测两个主控项目外，其他主控项目和一般项目均应全部检查。3.7 监理工作的控制要点和目标值见下表类型控制要点目 标 值巡视、旁站控制点备注事前控制设计交底检查施工图纸的有效性；督促总、分包单位提出阅图意见；提出书面监理阅图意见；参加设计交底会并予签认。总包单位管理体系审查质量管理体系；技术管理体系；质量保证体系；安保体系。检查其组织结构、管理制度、人员上岗证等。分包单位资质审查（桩基 工 ...
