铁路建设监理工作标准化指导书--监理工作流程

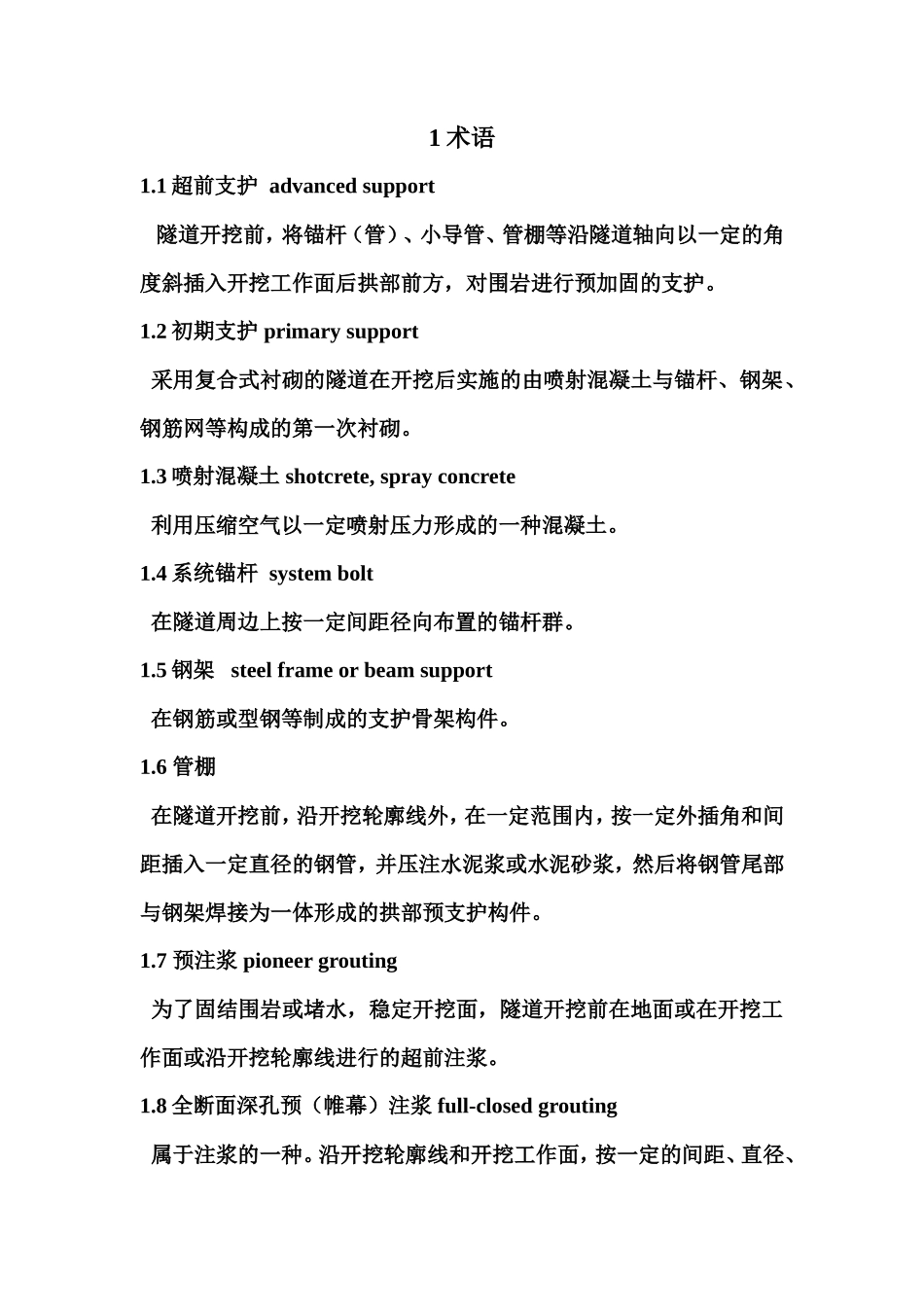

1 术语1.1 超前支护 advanced support 隧道开挖前，将锚杆（管）、小导管、管棚等沿隧道轴向以一定的角度斜插入开挖工作面后拱部前方，对围岩进行预加固的支护。1.2 初期支护 primary support 采用复合式衬砌的隧道在开挖后实施的由喷射混凝土与锚杆、钢架、钢筋网等构成的第一次衬砌。1.3 喷射混凝土 shotcrete, spray concrete 利用压缩空气以一定喷射压力形成的一种混凝土。1.4 系统锚杆 system bolt 在隧道周边上按一定间距径向布置的锚杆群。1.5 钢架 steel frame or beam support 在钢筋或型钢等制成的支护骨架构件。1.6 管棚 在隧道开挖前，沿开挖轮廓线外，在一定范围内，按一定外插角和间距插入一定直径的钢管，并压注水泥浆或水泥砂浆，然后将钢管尾部与钢架焊接为一体形成的拱部预支护构件。1.7 预注浆 pioneer grouting 为了固结围岩或堵水，稳定开挖面，隧道开挖前在地面或在开挖工作面或沿开挖轮廓线进行的超前注浆。1.8 全断面深孔预（帷幕）注浆 full-closed grouting 属于注浆的一种。沿开挖轮廓线和开挖工作面，按一定的间距、直径、深度进行钻孔，向孔内压注某种液浆，因浆液扩散将钻孔周围一定范围内的围岩固结成一体形成的帷幕注浆。1.9 回填注浆 back filling grouting 在复合衬砌完成后，为了填充防水板与二次衬砌之间的空隙而进行的注浆。1.10 二次衬砌 secondary lining 在围岩与初期支护变形基本稳定条件下，在初期支护内侧施作的模筑混凝土衬砌，与初期支护共同形成复合衬砌。1.11 超挖 overbreak 隧道实际开挖断面大于设计开挖断面的部分。1.12 欠挖 underbreak 隧道实际开挖断面小于设计开挖断面的部分。1.13 岩爆 rock burst 在高地应力硬质岩层中开挖隧道时，围岩应力释放而引起岩块突然爆裂向外抛射、剥离、掉块的现象。1.14 预留变形量 excess clearance or camber 针对围岩预计变形量而将设计的隧道开挖断面作适当的扩大开放的预留量。1.15 监控量测 monitoring measurement 隧道施工中对围岩和支护动态进行的经常性观察和测量。1.16 隧道超前地质预报 geological predication in tunnel 在隧道施工期间，以各种地质调查手段，对隧道开挖工作断面前方地质状况进行预测的方法。1.17 综合超前地质预报 comprehensive geological predication 根据预报对象的地质特点，采取两种或两种以上有效的预报手段进行相互印证的超前地质预报方案。1.18 超前钻探预报法 geological prediction in tunnel by drilling ahead the cutting face 在隧道开挖工作面或其侧洞沿开挖前进方向施做超前地质钻孔，以探明开挖工作面前方条件的方法。2施工准备阶段2.1 现场监理机构2.1.1 监理单位应根据实际情况选择监理机构组织形式，组建现场监理机构，建立监理管理体系。2.1.2 项目监理机构应按委托监理合同要求配备隧道专业监理人员和监理设施。2.1.3 制定隧道监理工作制度与监理工作流程，分专业编制与隧道工程相关的监理实施细则。2.1.4 隧道监理人员应熟悉与隧道工程相关的监理工作内容、监理工作依据和监理业务。2.2 监理工作流程2.2.1 监理人员应掌握隧道工程施工监理工作流程（图纸 2.2）.施工过程 监理工作 2.3 设计文件资料超前地质预报洞身、辅助洞室支护、监控量测洞身、辅助洞室防排水洞身、辅助洞室、明洞单位工程验收复核施工放样测量资料。按设计和验收标准要求对施工过程进行监督检查，包括施工试验、检验工作。按设计和验收标准要求对工程检验批、分项、分部进行检查和验收。对重点部位或关键工序进行旁站。按规定进行见证和平行检验。对施工过程中出现的质量问题进行处理审查竣工技术文件。整理监理资料。参加竣工验收。图 2.2 隧道过程施工监理工作流程图施工准备1、 熟悉设计文件，核对施工图纸，参加设计技术交底。2、 复核施工单位的交桩复测资料。3、 审批施工组织设计或施工方案。4、 检查开工准备条件。洞口、明洞、缓冲结构开挖、浇（砌）筑衬砌洞身、辅助洞室、明洞附属设施2.3.1 总监理工程师、专业监理工程师应审阅、核对施工...
