桥梁施工监理流程--监理工作流程

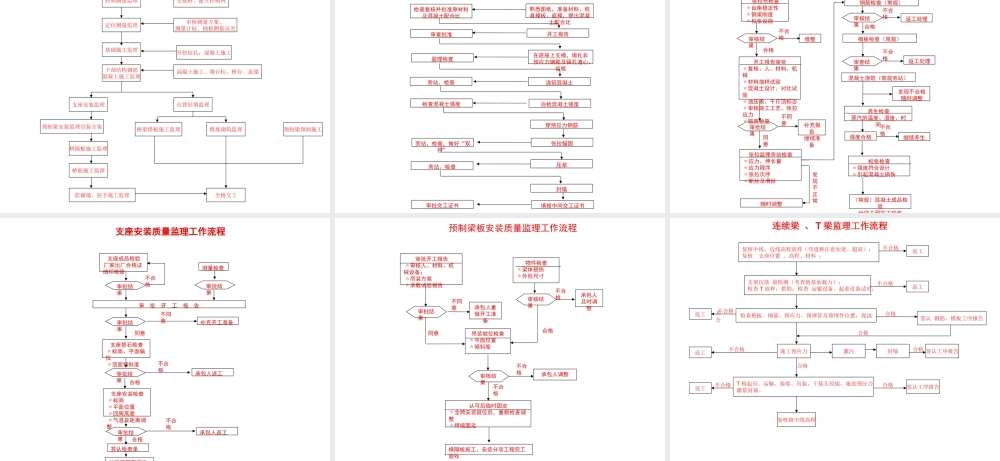

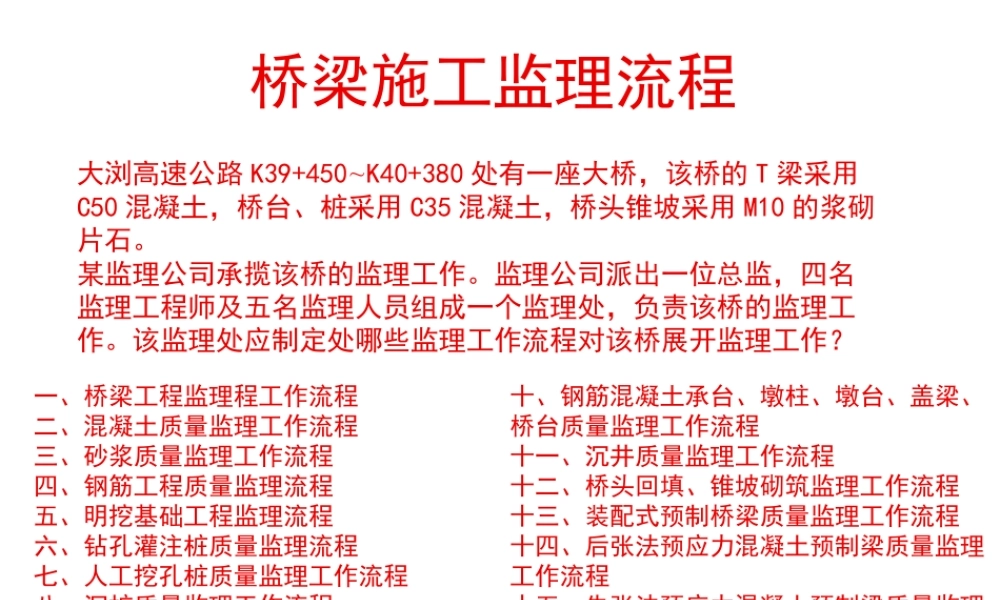

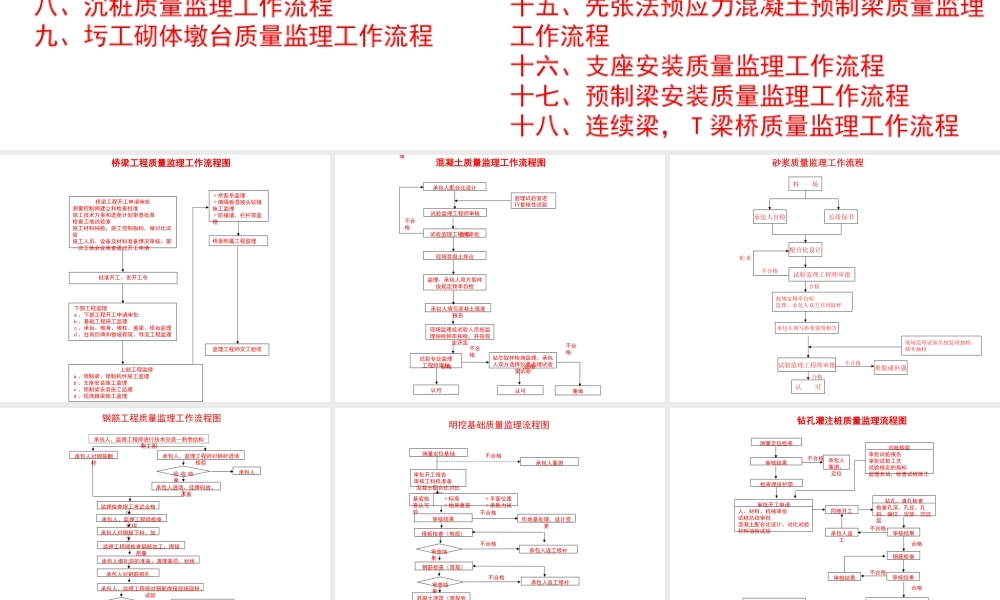

桥梁施工监理流程大浏高速公路 K39+450~K40+380 处有一座大桥，该桥的 T 梁采用C50 混凝土，桥台、桩采用 C35 混凝土，桥头锥坡采用 M10 的浆砌片石。某监理公司承揽该桥的监理工作。监理公司派出一位总监，四名监理工程师及五名监理人员组成一个监理处，负责该桥的监理工作。该监理处应制定处哪些监理工作流程对该桥展开监理工作？一、桥梁工程监理程工作流程二、混凝土质量监理工作流程三、砂浆质量监理工作流程四、钢筋工程质量监理流程五、明挖基础工程监理流程六、钻孔灌注桩质量监理流程七、人工挖孔桩质量监理工作流程八、沉桩质量监理工作流程九、圬工砌体墩台质量监理工作流程十、钢筋混凝土承台、墩柱、墩台、盖梁、桥台质量监理工作流程十一、沉井质量监理工作流程十二、桥头回填、锥坡砌筑监理工作流程十三、装配式预制桥梁质量监理工作流程十四、后张法预应力混凝土预制梁质量监理工作流程十五、先张法预应力混凝土预制梁质量监理工作流程十六、支座安装质量监理工作流程十七、预制梁安装质量监理工作流程十八、连续梁， T 梁桥质量监理工作流程桥梁工程质量监理工作流程图桥梁工程开工申请审批测量控制网建立和检查批准施工技术方案和进度计划审查批准检查工地试验室施工材料抽检，施工控制指标，做对比试验施工人员、设备及材料准备情况审核；第一次工地会议审查通过开工申请批准开工、发开工令下部工程监理a 、下部工程开工申请审批b 、基础工程施工监理c 、承台、墩身、墩柱、盖梁、桥台监理d 、台背回填和锥坡砌筑、导流工程监理上部工程监理a 、预制梁、预制构件施工监理b 、支座安装施工监理c 、预制梁安装施工监理d 、现浇箱梁施工监理﹡桥面系监理﹡横隔板湿接头铰缝施工监理﹡防撞墙、栏杆等监理桥面附属工程监理监理工程师交工验收混凝土质量监理工作流程图承包人配合比设计试验监理工程师审核试验监理工程师审批现场混凝土拌合监理、承包人双方取样按规定频率自检承包人填写混凝土强度报告现场监理或试验人员按监理抽检频率抽检，并按规定评定试验专业监理工程师审批钻芯取样检测监理、承包人双方选择位置监理试验室试验认可认可重做监理试验室进行复核性试验做 不合格 合格 不合格 合格 合格 不合格 砂浆质量监理工作流程料 场长质保书承包人自检重做或补强承包人填写砂浆强度报告试验监理工程师审批认 可试验监理工程师审批配合比设计按规定频率自检监理、承包人双方共同取样现场监理试验员按监理抽检，频率抽检不合格合格不合格合格重配承包人、监理工程师进行技术交底—熟悉结构施工图承包人对钢筋翻样承包人、监理工程师对钢材进场检验验 收 结果承包人承包人进场、挂牌码放、苫盖监理检查焊工考试合格证承包人、监理工程师检查试焊承包人对钢筋下料、加工监理工程师检查钢筋加工、焊接质量承包人绑扎前的准备：清理基层、划线承包人对钢筋绑扎承包人、监理工程师对钢筋焊接现场取样、试验试 验 结果焊接返工承包人、监理工程师对钢筋绑扎、预埋件、预留洞验收检验结果承包人返工或整改监理工程师签署隐蔽工程验收单合格钢筋工程质量监理工作流程图明挖基础质量监理流程图测量定位基础承包人重测审批开工报告审核工料机准备混凝土配合比对比试验基底检 ﹡标高 ﹡平面位置查认可 ﹡地质复查 ﹡承载力试验审核结果作地基处理，设计变更模板检查（常规）审查结果承包人返工修补钢筋检查（常规）审查结果承包人返工修补混凝土浇筑（常规旁站）混凝土成品检查审查结果中间交工检查验收承包人作返工修补取芯试验不合格不合格不合格不合格不合格钻孔灌注桩质量监理流程图测量定位检查审核结果检查埋设护筒承包人重测、定位审批开工申请人、材料、机械审批试桩总结审批混凝土配合比设计、对比试验材料抽检试验试桩检验审批试桩报告审批试桩工艺试验核定的指标监理旁站，检查试桩施工同意开工承包人返工审核结果审核结果审核结果钢筋检查钻孔、清孔检查检查孔深、孔径、孔斜、偏位、泥浆、沉淀层无破损检测确定数量、桩位审定测桩资格混凝土灌注监理旁站导管、埋深混凝土标高、进尺认可测桩报告检查试块报告分项工程完工...
