静压预应力管桩工程监理细则编写作业指导书监理工作手册

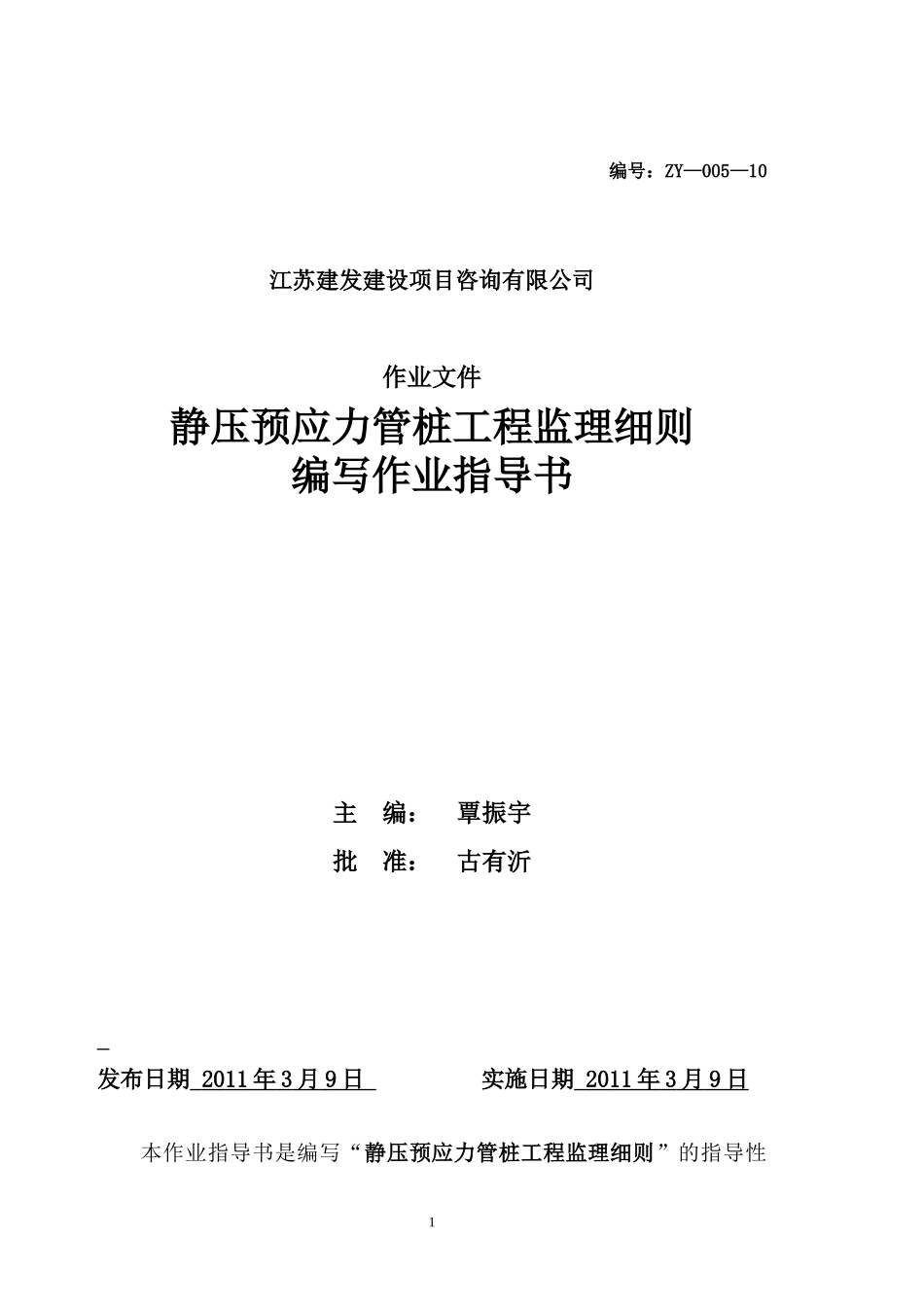

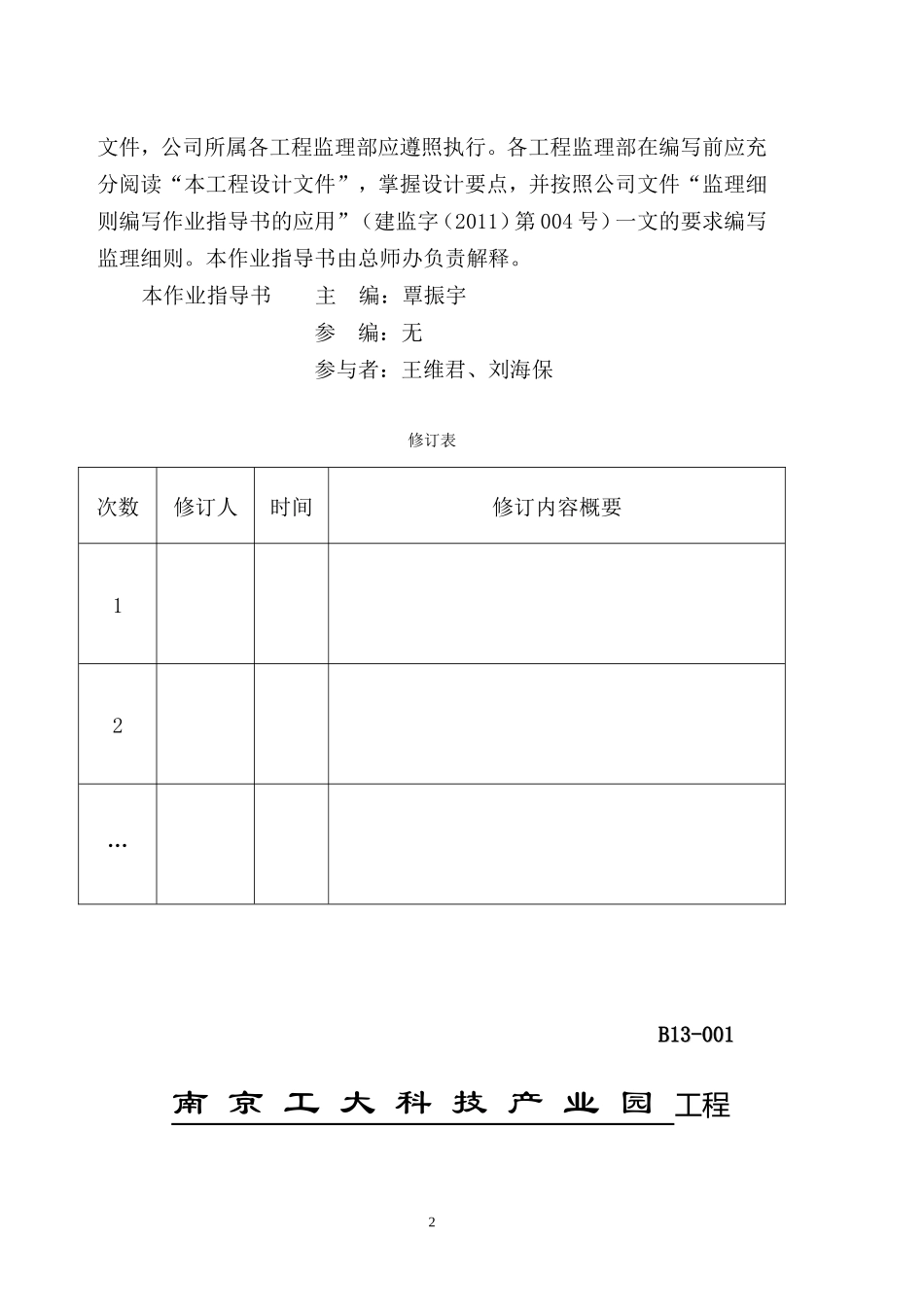

编号：ZY—005—10江苏建发建设项目咨询有限公司作业文件静压预应力管桩工程监理细则编写作业指导书主 编： 覃振宇批 准： 古有沂 发布日期 20 11 年 3 月 9 日 实施日期 20 11 年 3 月 9 日 本作业指导书是编写“静压预应力管桩工程监理细则”的指导性1文件，公司所属各工程监理部应遵照执行。各工程监理部在编写前应充分阅读“本工程设计文件”，掌握设计要点，并按照公司文件“监理细则编写作业指导书的应用”（建监字（2011）第 004 号）一文的要求编写监理细则。本作业指导书由总师办负责解释。本作业指导书 主 编：覃振宇参 编：无参与者：王维君、刘海保修订表次数修订人时间修订内容概要12…BB1313-001-001南 京 工 大 科 技 产 业 园 工程2 监理实施细则监理实施细则 （桩基工程——静压管桩） 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理部（章）： 专业监理工程师： 总监理工程师： 覃 振 宇 日 期： 江苏省建设厅监制静压管桩施工监理实施细则一、工程概况1、项目工程名称：南京工大科技产业园二期2、工程地点：拟建筑物位于浦口区经济开发区，万寿路和凤滁路交叉路口。33、各参建单位有：建设单位：南京工大科技产业园股份有限公司勘察单位：南京苏杰岩土勘察设计有限公司设计单位：南京鼎辰建筑设计有限责任公司施工单位：南通四建集团有限公司桩基工程检测单位：南京南大工程技术咨询有限公司材料检测单位：南京工大建设工程技术有限公司监理单位：江苏建发建设项目咨询有限公司4、桩基工程计划工期：计划 2010 年 3 月 1 日开工，计划竣工日期：2010 年 4月 30 日。5、南京工大科技产业园二期工程为 B 地块共 9 栋三、四层工业厂房，分别为J5、J6、J7、K5、K6、K7、K8、K9、K10，钢筋混凝土框架结构，设计桩基为静压管桩。B 地块二期工程总建筑面积约 3.64 万平方米，总投资约 4000 万元人民币。二、工程专业设计特点1、本工程桩设计采用静压管桩桩基，桩径为 ø400mm，桩长约 20-30 米，以 2-3 粉细砂层作为持力层，桩端入持力层不小于 2m。设计桩顶标高：-1.10 米。2、工程桩设计单桩承载力特征值为：500KN。竖向极限承载力：≥1000KN，设计要求每桩以≥1.2 倍予以控制。3、本专业工程设计桩数统计如下：J5：167 根、J6：167 根、J7：167 根、K5：117 根、K6：115 根、K7：138 根、K8：153 根、K9：138 根、K10：194 根。三、编制依据1、本公司的质量手册；2、已批准的监理规划； 3、工程建设委托监理合同及桩基工程施工承包合同。4、设计图纸及设计交底、会审记录、设计变更。5、现行规范标准：《建筑工程施工质量验收统一标准》GB50300-2001、《建筑基桩技术规范》JGJ94-2008、《建筑地基基础设计规范》GB50007-2002、《先张法预应力4混凝土管桩》（DBJT08-92-2000）、《南京地区地基基础设计规范》DGJ32/J12-2005、《工程地质勘察报告》；江苏省地方标准《建筑安装工程施工技术操作规程》地基与基础分册以及其他有关规范、规程；6、岩土工程详细勘察报告、规划红线图、建设规划许可证、施工许可证等；7、《工程建设标准强制性条文》、《建设工程安全生产管理条例》。8、施工组织设计及专项工程施工方案。四、监理工作流程静压管桩施工监理主要控制内容：施工过程控制、原材料控制和资料控制等。监理工作基本流程如下图。静压管桩施工监理工作流程图施工过程控制 原材料质量控制 资料控制 不合格不合格 合 格 合格 5桩位放样（承包单位）复桩单位（监理）整 改 （承包单位）成品桩检查外观、尺寸、强度检验压桩（承包单位）监理检查压力、桩垂直度桩产品合格证、强度检验报告、接桩用焊条或半成品的硫磺胶泥产品合格证书或检验证书禁止使用退货处理不合格不合格不合格合格合格不合格 合格五、监理目标根据工大科技产业园工程监理规划和国家现行的有关规范要求，制定了本监理实施细则的目标。桩基工程监理实施细则的质量目标分解如下表：静压管桩工程监理实施细则目标类别目标值措 施责任人检查人备注...
