钢筋混凝土结构钢筋分顶工程监理实施细则-文库--监理实施细则

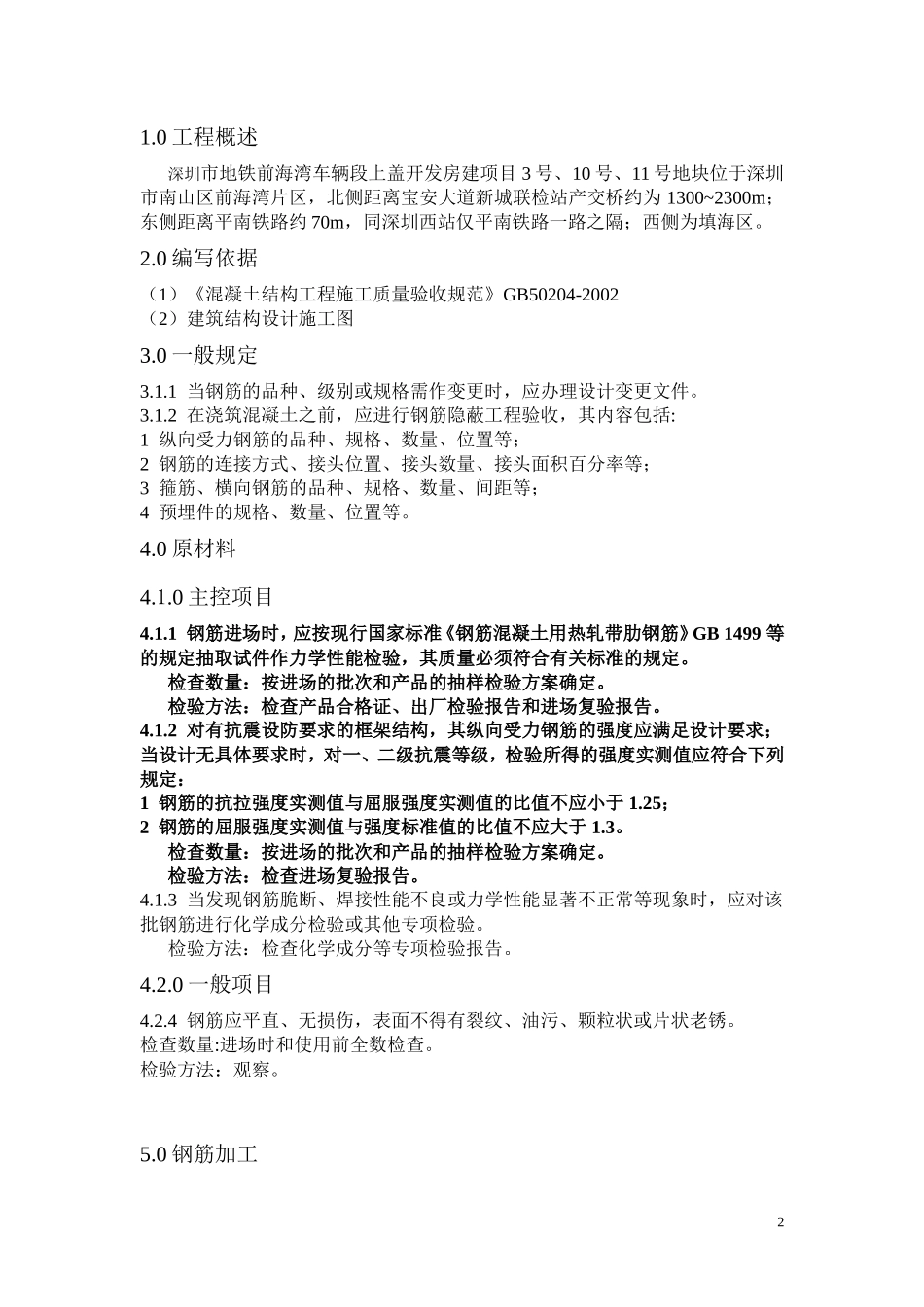

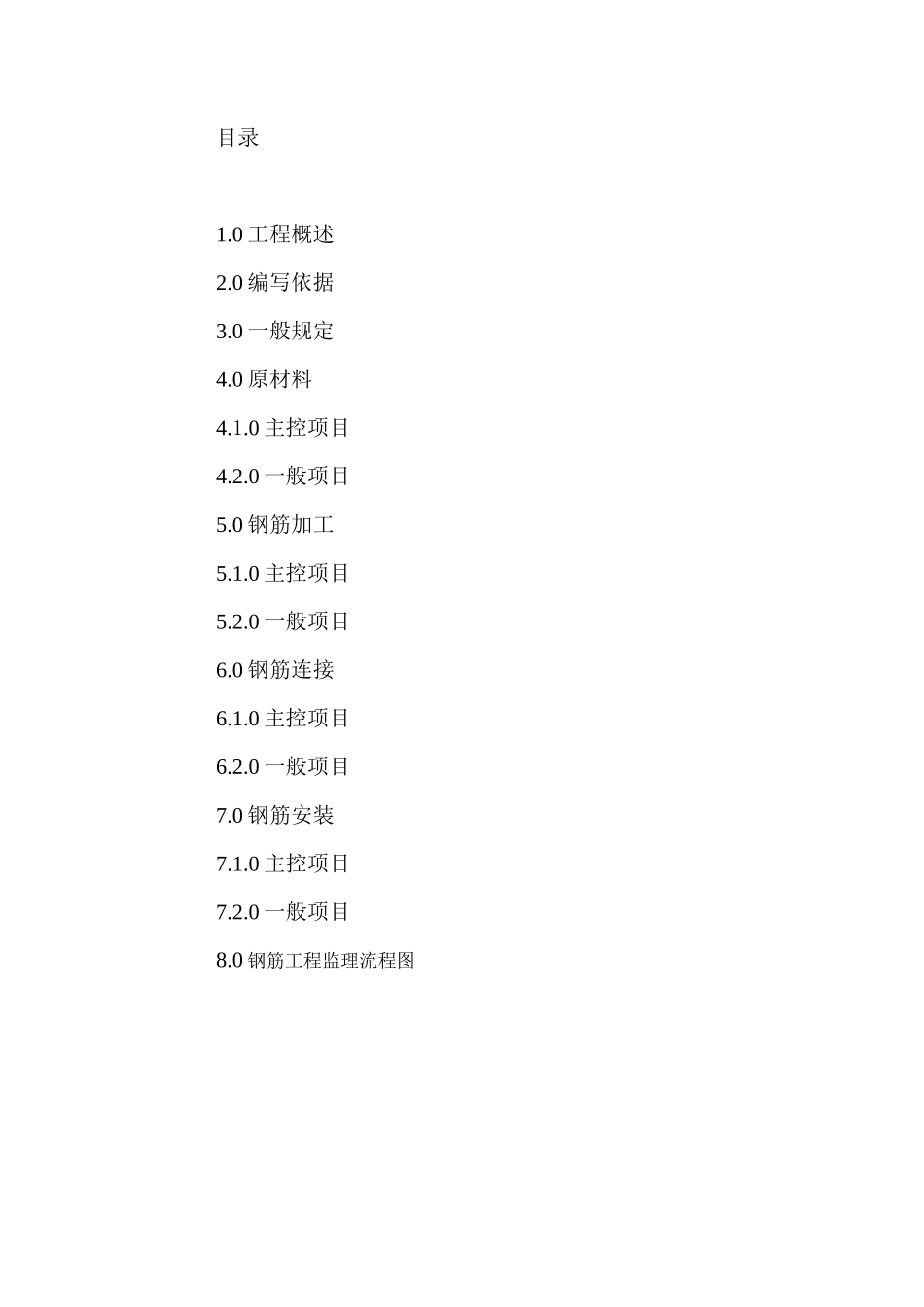

目录 1.0 工程概述2.0 编写依据3.0 一般规定4.0 原材料4.1.0 主控项目4.2.0 一般项目5.0 钢筋加工5.1.0 主控项目5.2.0 一般项目6.0 钢筋连接6.1.0 主控项目6.2.0 一般项目7.0 钢筋安装7.1.0 主控项目7.2.0 一般项目8.0 钢筋工程监理流程图1.0 工程概述深圳市地铁前海湾车辆段上盖开发房建项目 3 号、10 号、11 号地块位于深圳市南山区前海湾片区，北侧距离宝安大道新城联检站产交桥约为 1300~2300m；东侧距离平南铁路约 70m，同深圳西站仅平南铁路一路之隔；西侧为填海区。2.0 编写依据（1）《混凝土结构工程施工质量验收规范》GB50204-2002（2）建筑结构设计施工图3.0 一般规定3.1.1 当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。 3.1.2 在浇筑混凝土之前，应进行钢筋隐蔽工程验收，其内容包括: 1 纵向受力钢筋的品种、规格、数量、位置等； 2 钢筋的连接方式、接头位置、接头数量、接头面积百分率等； 3 箍筋、横向钢筋的品种、规格、数量、间距等； 4 预埋件的规格、数量、位置等。 4.0 原材料4.1.0 主控项目4.1.1 钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB 1499 等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。 检查数量：按进场的批次和产品的抽样检验方案确定。 检验方法：检查产品合格证、出厂检验报告和进场复验报告。 4.1.2 对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：1 钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于 1.25； 2 钢筋的屈服强度实测值与强度标准值的比值不应大于 1.3。 检查数量：按进场的批次和产品的抽样检验方案确定。 检验方法：检查进场复验报告。 4.1.3 当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。 检验方法：检查化学成分等专项检验报告。 4.2.0 一般项目4.2.4 钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。 检查数量:进场时和使用前全数检查。 检验方法：观察。 5.0 钢筋加工25.1.0 主控项目5.1.1 受力钢筋的弯钩和弯折应符合下列规定: 1 HPB235 级钢筋末端应作 180°弯钩，其弯弧内直径不应小于钢筋直径的 2.5 倍，弯钩的弯后平直部分长度不应小于钢筋直径的 3 倍； 2 当设计要求钢筋末端需作 135°弯钩时，HRB335 级、HRB400 级钢筋的弯弧内直径不应小于钢筋直径的 4 倍，弯钩的弯后平直部分长度应符合设计要求； 3 钢筋作不大于 90°的弯折时， 弯折处的弯弧内直径不应小于钢筋直径的 5 倍。 检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于 3 件。 检验方法：钢尺检查。 5.1.2 除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定： 1 箍筋弯钩的弯弧内直径除应满足本规范第 5.3.1 条的规定外，尚应不小于受力钢筋直径； 2 箍筋弯钩的弯折角度:对一般结构，不应小于 90°；对有抗震等要求的结构，应为 135°； 3 箍筋弯后平直部分长度:对一般结构，不宜小于箍筋直径的 5 倍；对有抗震等要求的结构，不应小于箍筋直径的 10 倍。 检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于 3 件。 检验方法：钢尺检查。 5.2.0 一般项目 5.2.3 钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235 级钢筋的冷拉率不宜大于 4%，HRB335 级、HRB400 级和 RRB400 级钢筋的冷拉率不宜大于 1%。 检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于 3 件。 检验方法：观察，钢尺检查。 5.2.4 钢筋加工的形状、尺寸应符合设计要求，其偏差应符合规范表 5.3.4 的规定 检查数量 ：按每工作班同一类型钢筋、同一加工设备抽查不应少于 3 件。 检验方法 ：钢尺检查。 规范表 5.3.4 钢筋加工的允许偏差 项 目允许偏差(mm)受力钢筋顺长度方向全长的净...
