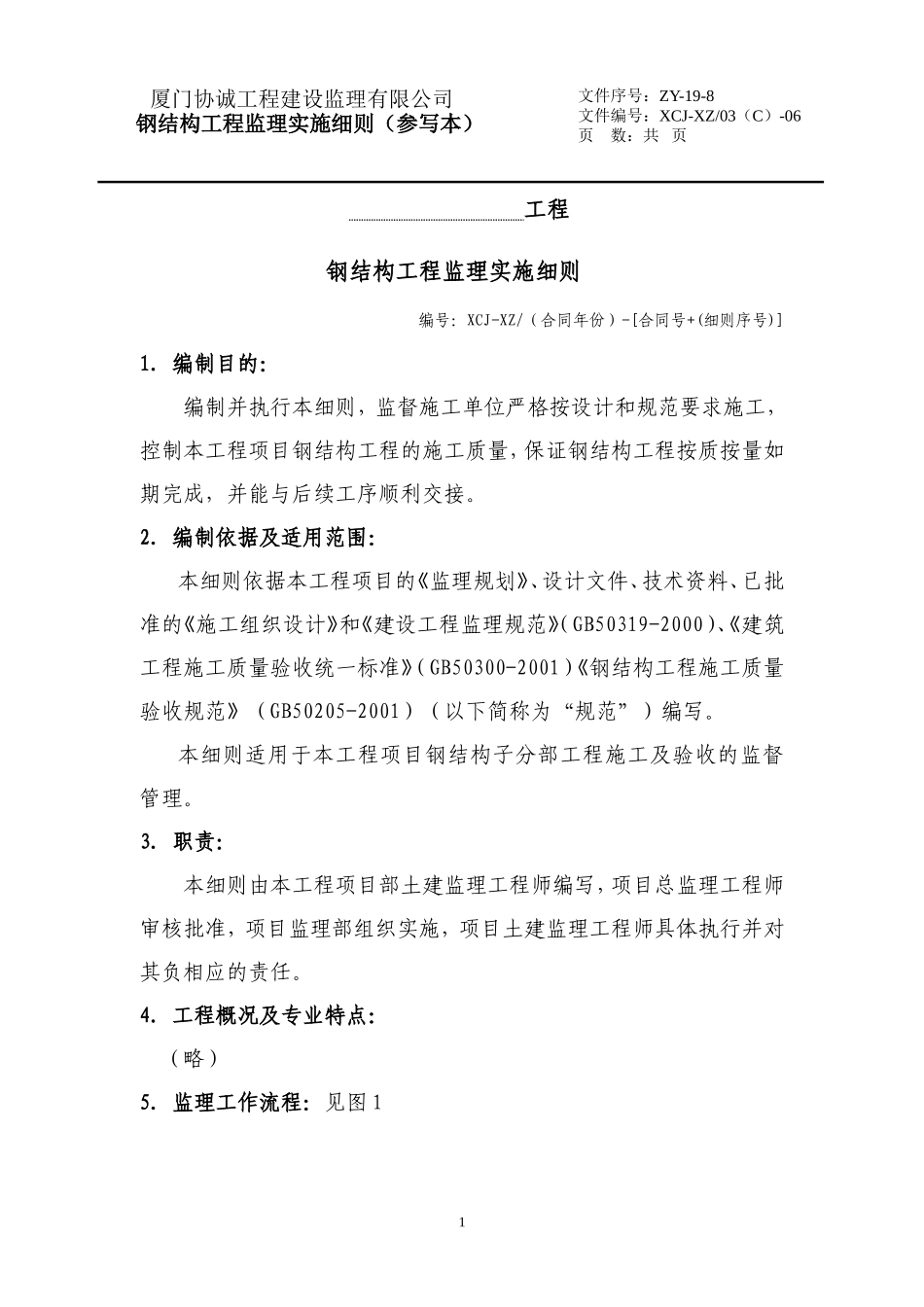

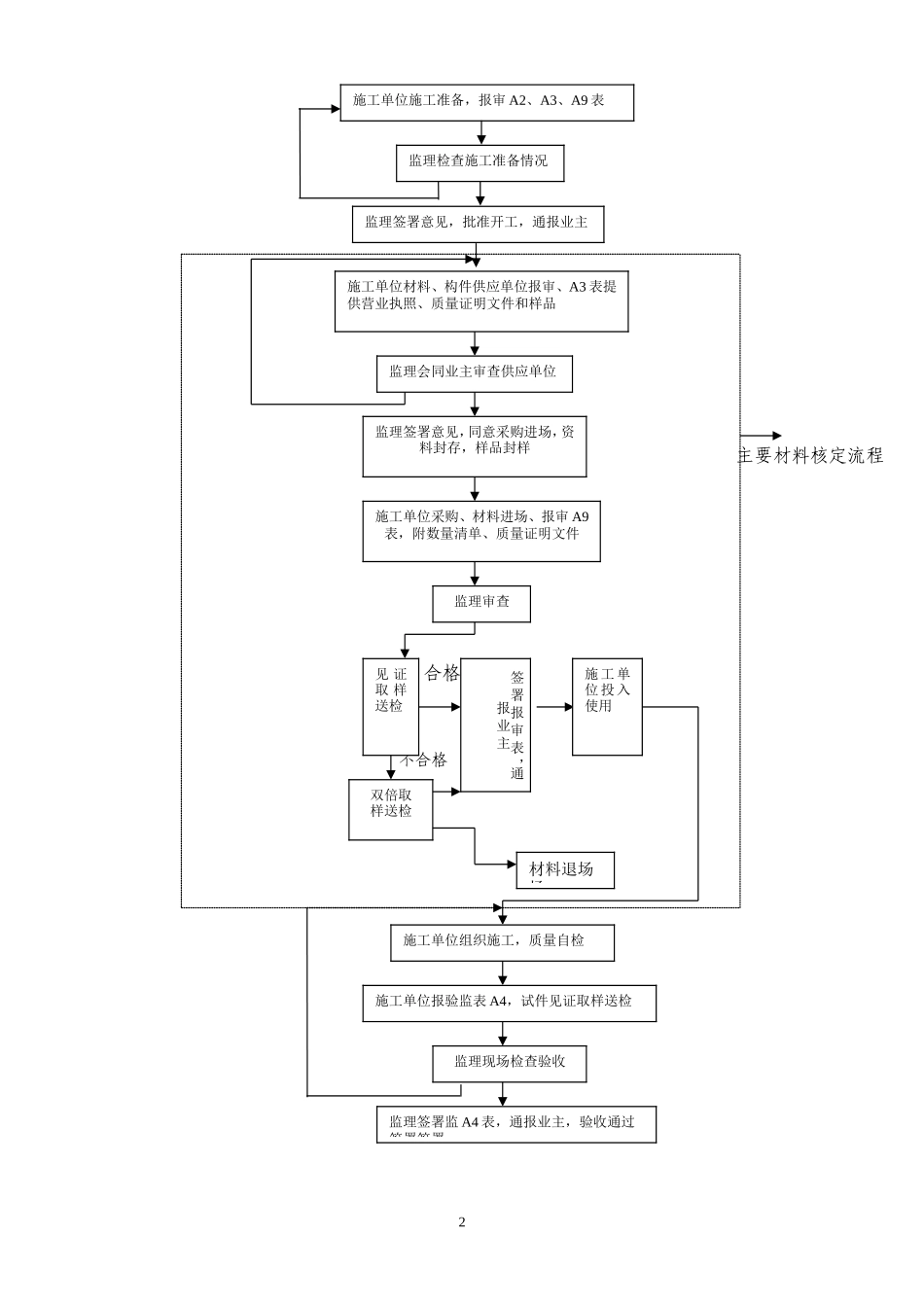

厦门协诚工程建设监理有限公司 钢结构工程监理实施细则（参写本） 文件序号：ZY-19-8文件编号：XCJ-XZ/03（C）-06页 数：共 页 工程 钢结构工程监理实施细则编号：XCJ-XZ/（合同年份）-[合同号+(细则序号)]1．编制目的：编制并执行本细则，监督施工单位严格按设计和规范要求施工，控制本工程项目钢结构工程的施工质量，保证钢结构工程按质按量如期完成，并能与后续工序顺利交接。2．编制依据及适用范围：本细则依据本工程项目的《监理规划》、设计文件、技术资料、已批准的《施工组织设计》和《建设工程监理规范》（GB50319-2000）、《建筑工程施工质量验收统一标准》（GB50300-2001）《钢结构工程施工质量验收规范》（GB50205-2001）（以下简称为“规范”）编写。本细则适用于本工程项目钢结构子分部工程施工及验收的监督管理。3．职责： 本细则由本工程项目部土建监理工程师编写，项目总监理工程师审核批准，项目监理部组织实施，项目土建监理工程师具体执行并对其负相应的责任。4．工程概况及专业特点：（略）5．监理工作流程：见图 11 主要材料核定流程 合格 不合格 2施工单位施工准备，报审 A2、A3、A9 表监理检查施工准备情况监理签署意见，批准开工，通报业主施工单位材料、构件供应单位报审、A3 表提供营业执照、质量证明文件和样品监理会同业主审查供应单位监理签署意见，同意采购进场，资料封存，样品封样施工单位采购、材料进场、报审 A9表，附数量清单、质量证明文件监理审查见 证取 样送检施 工 单位 投 入使用双倍取样送检签 署 报 审 表 ，通报 业 主材料退场场施工单位组织施工，质量自检施工单位报验监表 A4，试件见证取样送检监理现场检查验收监理签署监 A4 表，通报业主，验收通过签署签署6．施工监理内容6.1 施工准备阶段监理工作1. 熟悉设计图纸、有关规范、规程和技术标准。2. 根据《施工现场质量管理检查记录》表（GB50300-2001 附录A），检查施工单位现场质量管理制度、质量责任制、主要专业工种操作上岗证、分包资质与对分包单位的管理制度、施工组织设计、施工方案及审批、施工技术标准、工程质量检查制度、现场材料设备存放与管理等，必要时去相关企业考察。3. 审查施工组织设计，重点审查构件安装方案和测量校正工艺；检查安装施工交底记录。4. 审查承包单位编制的本项目专业作业计划，其工期应符合施工组织设计的要求并与其它分项工程衔接；依据工程合同造价控制市场采购材料的价格，控制专业工程造价，避免投资费用的增加。5. 检查建筑物定位轴线、基础轴线标高、地脚螺栓是否符合设计要求，基础轴线标志和标高基准点是否设置。6. 检查基础分部工程验收是否合格，基础砼强度是否达到安装3要求，基础周边土是否回填夯实。7. 检查钢材、钢铸件、焊接材料及连接用紧固件等品种、规格、性能是否符合现行国家产品标准和设计要求，重点检查质量合格证、中文标志及检验报告等，焊接材料还应检查烘焙记录，高强螺栓应检查扭矩系数和预拉力，监督见证取样送检。8. 钢结构焊接施工前应重点检查焊工的合格证书，持证焊工必须在其考试合格项目及其认可范围内施焊。9. 查验钢构件出厂证时应提交下列验收资料：（1）产品合格证；（2）施工图和设计变更文件以及制作技术处理协议文件；（3）钢材、连接材料和涂装材料质量证明书和试验报告；（4）焊接工艺评定报告；（5）高强度螺栓等级、磨擦面抗滑移系数试验报告，焊缝无损检验报告和涂层检测资料；（6）主要构件验收记录；（7）预拼装记录；（8）构件发运和包装清单。410.检查施工单位的焊接工艺评定报告。11.按构件明细表，核对进场的构件，复验构件尺寸。12.检查构件在装卸、运输及堆放中无损坏或变形情况，发现损坏或变形的构件，及时通知预先矫正或重新加工。检查构件的涂层是否符合设计要求。13.检查进场钢构件是否按顺序成套供应，现场是否按施工组织设计中的要求和规范规定堆放。14.检查测量、检验、计量器具的有效证书，是否符合要求。15.检查施工机具的准备情况，使用证书是否符合规定要求。6.2 施工阶段质量监理工作：6.2.1 质量控制要点及目标值:焊接控...
