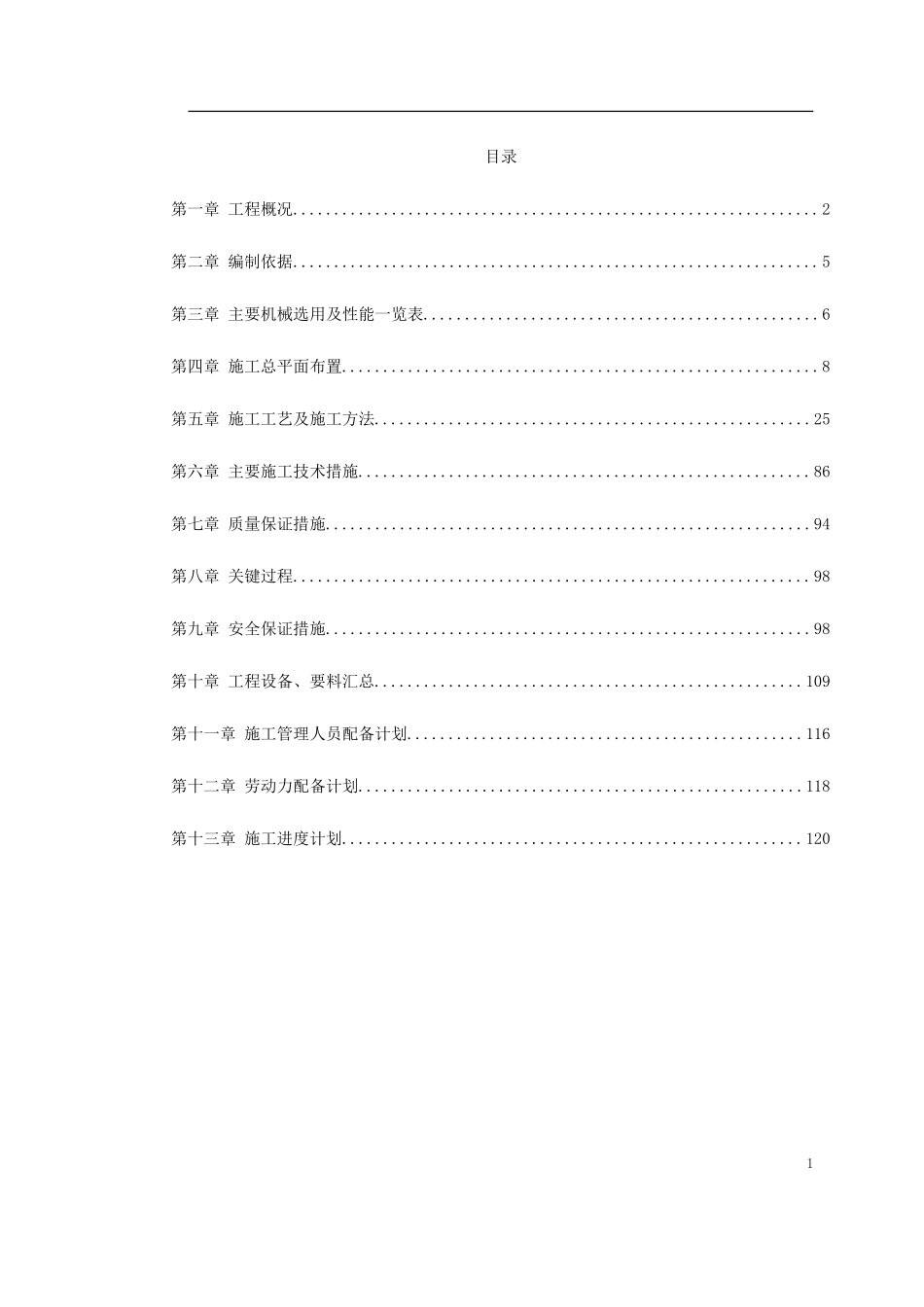

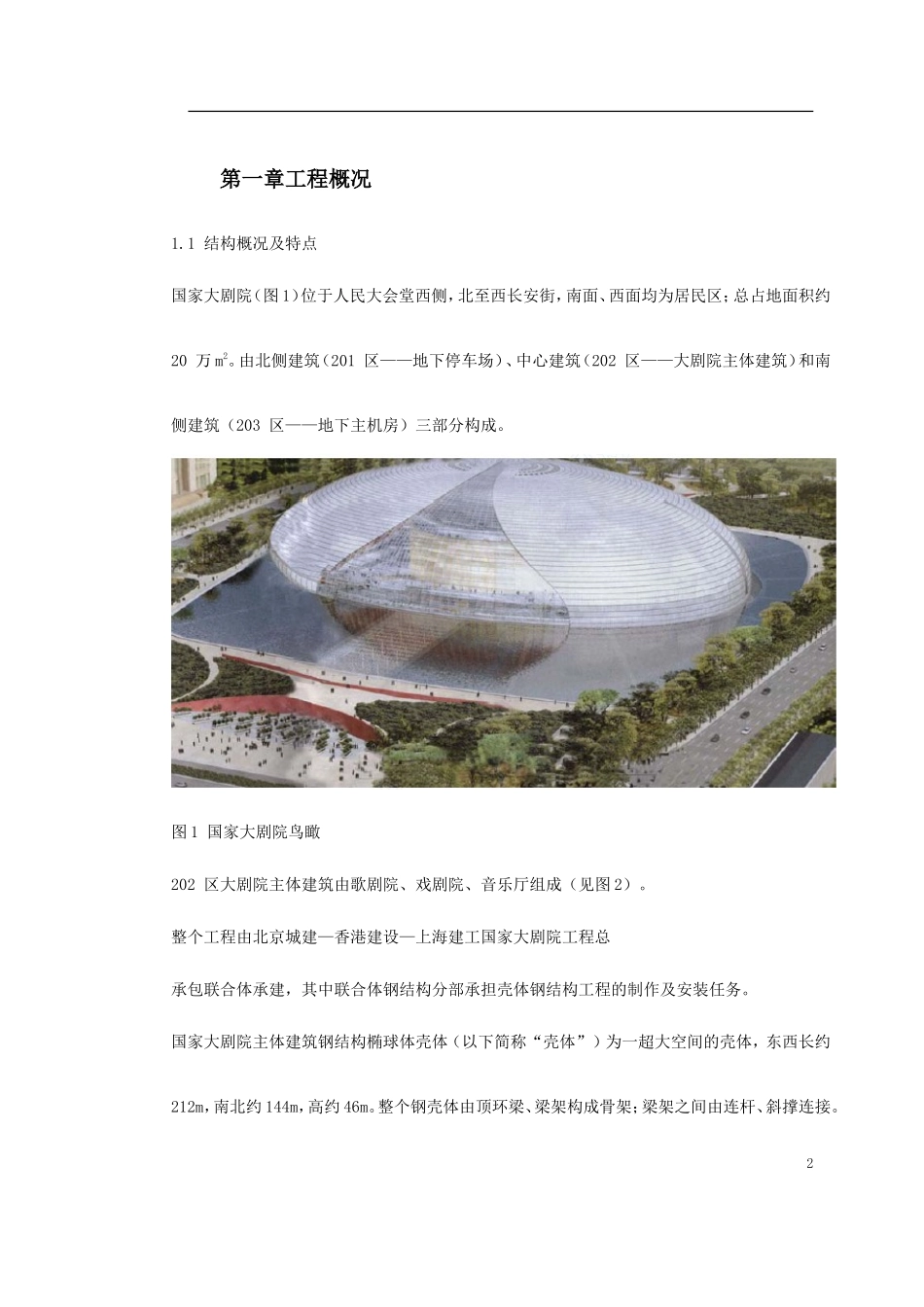

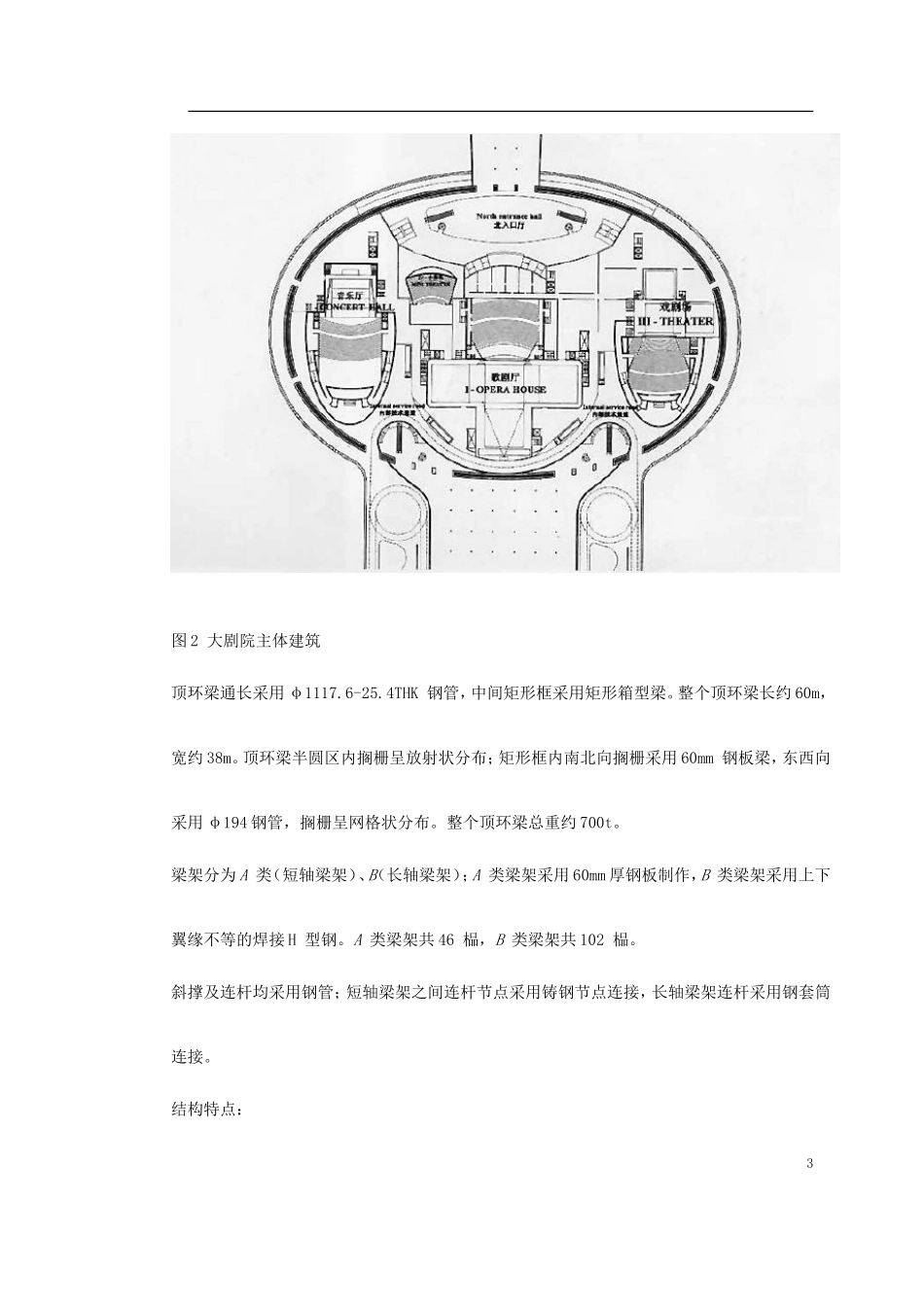

目录第一章 工程概况................................................................2第二章 编制依据................................................................5第三章 主要机械选用及性能一览表................................................6第四章 施工总平面布置..........................................................8第五章 施工工艺及施工方法.....................................................25第六章 主要施工技术措施.......................................................86第七章 质量保证措施...........................................................94第八章 关键过程...............................................................98第九章 安全保证措施...........................................................98第十章 工程设备、要料汇总....................................................109第十一章 施工管理人员配备计划................................................116第十二章 劳动力配备计划......................................................118第十三章 施工进度计划........................................................1201第一章工程概况1.1 结构概况及特点国家大剧院（图 1）位于人民大会堂西侧，北至西长安街，南面、西面均为居民区；总占地面积约20 万 m2。由北侧建筑（201 区——地下停车场）、中心建筑（202 区——大剧院主体建筑）和南侧建筑（203 区——地下主机房）三部分构成。图 1 国家大剧院鸟瞰202 区大剧院主体建筑由歌剧院、戏剧院、音乐厅组成（见图 2）。整个工程由北京城建—香港建设—上海建工国家大剧院工程总承包联合体承建，其中联合体钢结构分部承担壳体钢结构工程的制作及安装任务。国家大剧院主体建筑钢结构椭球体壳体（以下简称“壳体”）为一超大空间的壳体，东西长约212m，南北约 144m，高约 46m。整个钢壳体由顶环梁、梁架构成骨架；梁架之间由连杆、斜撑连接。2图 2 大剧院主体建筑顶环梁通长采用 φ1117.6-25.4THK 钢管，中间矩形框采用矩形箱型梁。整个顶环梁长约 60m，宽约 38m。顶环梁半圆区内搁栅呈放射状分布；矩形框内南北向搁栅采用 60mm 钢板梁，东西向采用 φ194 钢管，搁栅呈网格状分布。整个顶环梁总重约 700t。梁架分为 A 类（短轴梁架）、B（长轴梁架）；A 类梁架采用 60mm 厚钢板制作，B 类梁架采用上下翼缘不等的焊接 H 型钢。A 类梁架共 46 榀，B 类梁架共 102 榀。斜撑及连杆均采用钢管；短轴梁架之间连杆节点采用铸钢节点连接，长轴梁架连杆采用钢套筒连接。结构特点：31.1.1 该壳体为一超大型空间结构，结构体量大。整个结构待壳体完全形成后，方为稳定的空间结构，所以保证施工阶段的结构稳定至关重要；1.1.2 该壳体为非正椭圆球体，且壳体内外两球面的椭圆方程并不一样，因而施工中平面、空间定位测量的难度颇大；1.1.3 壳体的主要结构体——梁架（尤其是短轴梁架，侧向厚度仅为 60mm）平面外刚度极差，因而构件的起扳、搬运、起吊难度颇大；1.1.4 梁架呈中心对称辐射状布置，因而每种同类构件最多只有四件，对构件的制作放样及安装顺序要求颇高。1.2 参建单位建设单位：国家大剧院建设单位委员会设计单位：ADPi-ARCHITECTS-ENGINEERS-PLANNERS监理单位：北京双圆工程咨询监理有限公司工程总承包：北京城建-香港建设-上海建工国家大剧院工程总承包联合体钢结构主 承 包：联合体钢结构分部1.3 主要施工内容由顶环梁、梁架和连杆等组成的钢壳体的制作、安装。1.4 工程目标4北京市优质工程“长城杯” 、国家优质工程“鲁班奖”。第二章编制依据2.1 《钢结构工程施工质量验收规范》GB 50205-2001。2.2 《建筑工程施工质量验收统一标准》GB 50300-2001。2.3 《建筑钢结构焊接规程》JGJ81-2002。2.4 《国家大剧院工程内部质量控制标准—壳体钢结构工程部分》。2.5 法国 ADPi 设计图及技术文件。2.6 国家大剧院建设单位委员会对工程的要求。2.7 冶金部建...
