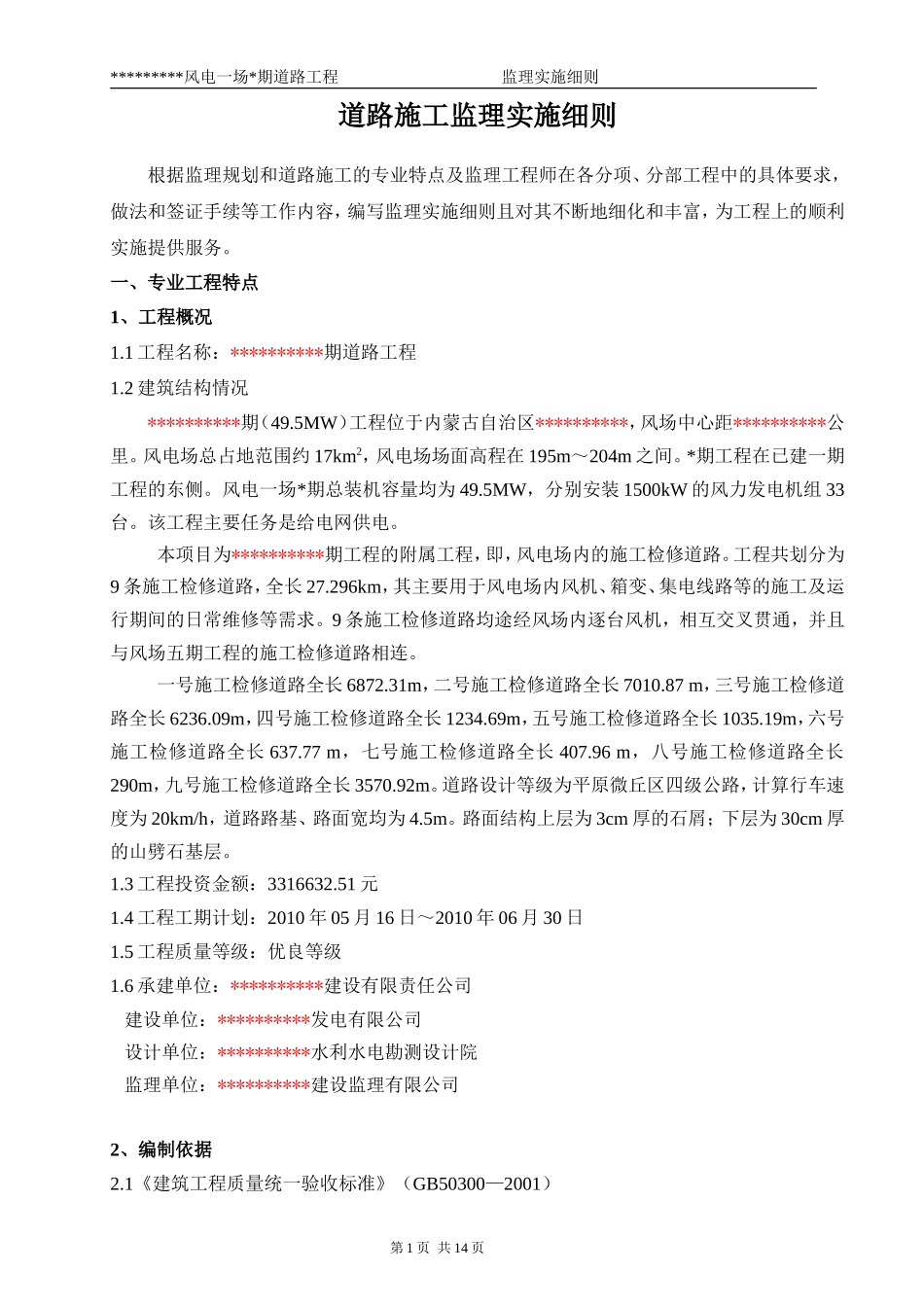

*********风电一场*期道路工程 监理实施细则道路施工监理实施细则根据监理规划和道路施工的专业特点及监理工程师在各分项、分部工程中的具体要求，做法和签证手续等工作内容，编写监理实施细则且对其不断地细化和丰富，为工程上的顺利实施提供服务。一、专业工程特点1、工程概况1.1 工程名称：**********期道路工程1.2 建筑结构情况**********期（49.5MW）工程位于内蒙古自治区**********，风场中心距**********公里。风电场总占地范围约 17km2，风电场场面高程在 195m～204m 之间。*期工程在已建一期工程的东侧。风电一场*期总装机容量均为 49.5MW，分别安装 1500kW 的风力发电机组 33台。该工程主要任务是给电网供电。本项目为**********期工程的附属工程，即，风电场内的施工检修道路。工程共划分为9 条施工检修道路，全长 27.296km，其主要用于风电场内风机、箱变、集电线路等的施工及运行期间的日常维修等需求。9 条施工检修道路均途经风场内逐台风机，相互交叉贯通，并且与风场五期工程的施工检修道路相连。一号施工检修道路全长 6872.31m，二号施工检修道路全长 7010.87 m，三号施工检修道路全长 6236.09m，四号施工检修道路全长 1234.69m，五号施工检修道路全长 1035.19m，六号施工检修道路全长 637.77 m，七号施工检修道路全长 407.96 m，八号施工检修道路全长290m，九号施工检修道路全长 3570.92m。道路设计等级为平原微丘区四级公路，计算行车速度为 20km/h，道路路基、路面宽均为 4.5m。路面结构上层为 3cm 厚的石屑；下层为 30cm 厚的山劈石基层。1.3 工程投资金额：3316632.51 元1.4 工程工期计划：2010 年 05 月 16 日～2010 年 06 月 30 日1.5 工程质量等级：优良等级1.6 承建单位：**********建设有限责任公司 建设单位：**********发电有限公司 设计单位：**********水利水电勘测设计院 监理单位：**********建设监理有限公司2、编制依据2.1《建筑工程质量统一验收标准》（GB50300—2001）第 1 页 共 14 页*********风电一场*期道路工程 监理实施细则2.2《工程测量规范》（GB50026—93）2.3《工程建设标准强制性条文》电力工程部分 2006 版2.4《公路工程质量检验评定标准》（JTGF80/1-2004）2.5《道路施工合同》2.6《公路工程技术标准》（JTJB01—2003）2.7 场内道路施工图纸3、工序特点及要求3.1 路基工程⑴.路基清基：按道路施工规范及设计图纸要求进行清除地表植被。对地基进行加固处理清基深度按设计要求不小于 20㎝，原状路基按设计要求压实度为 95﹪，对新填道路的边坡按 1:1.5 控制。⑵.石方回填：路堤填筑施工中必须坚持“三线四度”的施工原则。严格控制填筑分层厚度，以确保每层压透，层底的压实度要达到设计要求。按横断面全宽纵向水平分层填筑压实；填方段最大松铺厚度不大于 30㎝，最小压实度不小于 10㎝；每层填料铺设宽度应超出每层路堤设计宽度 10㎝以上，路面底面以下 0.8m 范围内。压实度不小于 94﹪。摊铺时层面作成向两侧倾斜 2﹪的横向排水坡，有利于路基面排水。机械碾压前，应对填层厚度及平整度进行检查，确认符合要求后再进行碾压。碾压采用振动式压路机进行，填方路基采用 10T 以上的重型振动式压路机分层碾压，碾压遍数不小于 6 遍。碾压时，第一遍要采用静压，先慢后快，然后改为振动碾压，先弱震后强震，最大行速不大于 4㎞/h，由两边向中间，纵向进退式进行，横向接头重叠不小于 0.4m，相邻填筑区段纵向重叠不小于 1m。3.2 路面工程路面为 3㎝厚的石屑面层。在铺设石屑面层前，应先检查底层的压实度、平整度、路拱等是否符合设计要求，待合格后方可上面层。石屑铺撒厚度要均匀且要铺满路面。石屑材料最大粒径不得大于 1㎝。二、质量控制流程质量管理目标⑴符合设计要求，满足现行国家及行业施工验收规范、标准及质量检验评定标准的优良及要求。单位工程优良率为 100﹪，观感得分率≧90。⑵在施工和服务质量管理上符合 ISO9001—2002 标准的要求。⑶不发生一般工程质量事故，工程无永久性缺陷。⑷确保达标投产，争创电力行业优质工程。工程质...
