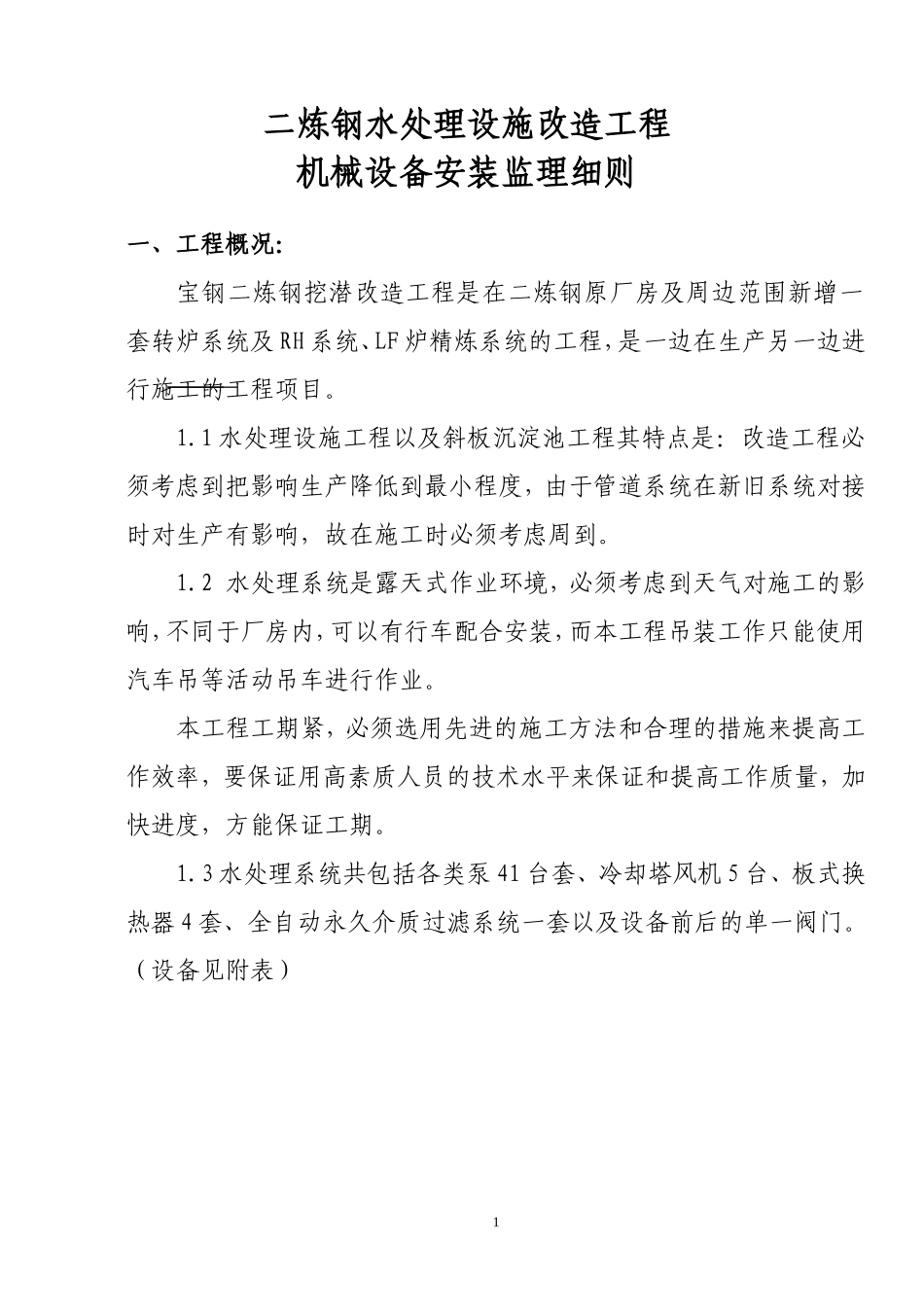

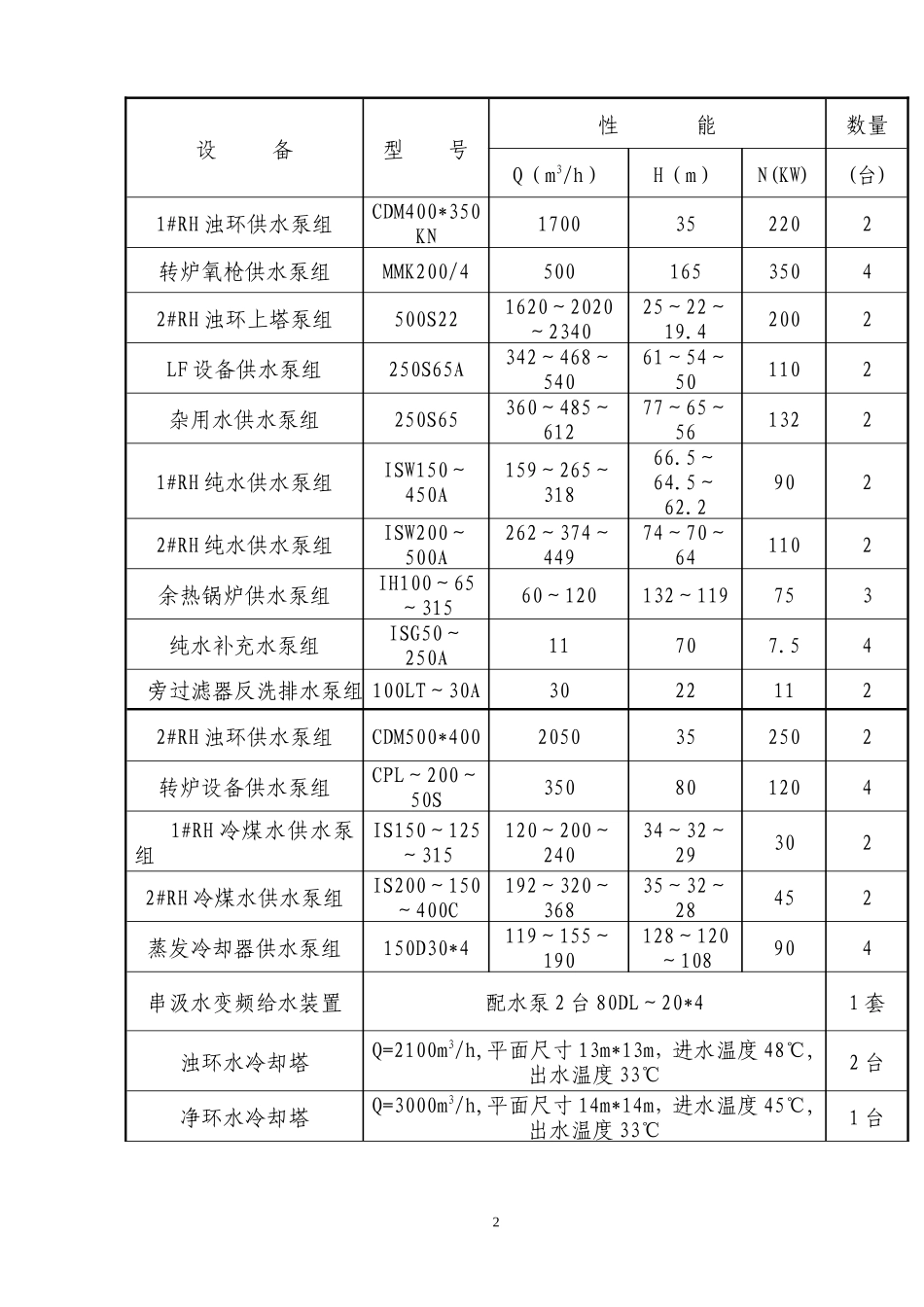

二炼钢水处理设施改造工程机械设备安装监理细则一、工程概况：宝钢二炼钢挖潜改造工程是在二炼钢原厂房及周边范围新增一套转炉系统及 RH 系统、LF 炉精炼系统的工程，是一边在生产另一边进行施工的工程项目。1.1 水处理设施工程以及斜板沉淀池工程其特点是：改造工程必须考虑到把影响生产降低到最小程度，由于管道系统在新旧系统对接时对生产有影响，故在施工时必须考虑周到。1.2 水处理系统是露天式作业环境，必须考虑到天气对施工的影响，不同于厂房内，可以有行车配合安装，而本工程吊装工作只能使用汽车吊等活动吊车进行作业。本工程工期紧，必须选用先进的施工方法和合理的措施来提高工作效率，要保证用高素质人员的技术水平来保证和提高工作质量，加快进度，方能保证工期。1.3 水处理系统共包括各类泵 41 台套、冷却塔风机 5 台、板式换热器 4 套、全自动永久介质过滤系统一套以及设备前后的单一阀门。（设备见附表）1设 备型 号性 能数量Q（m3/h）H（m）N(KW)(台)1#RH 浊环供水泵组CDM400*350KN1700352202转炉氧枪供水泵组MMK200/450016535042#RH 浊环上塔泵组500S221620～2020～234025～22～19.42002LF 设备供水泵组250S65A342～468～54061～54～501102杂用水供水泵组250S65360～485～61277～65～5613221#RH 纯水供水泵组ISW150～450A159～265～31866.5～64.5～62.29022#RH 纯水供水泵组ISW200～500A262～374～44974～70～641102余热锅炉供水泵组IH100～65～31560～120132～119753纯水补充水泵组ISG50～250A11707.54旁过滤器反洗排水泵组 100LT～30A30221122#RH 浊环供水泵组CDM500*4002050352502转炉设备供水泵组CPL～200～50S350801204 1#RH 冷煤水供水泵组IS150～125～315120～200～24034～32～293022#RH 冷煤水供水泵组IS200～150～400C192～320～36835～32～28452蒸发冷却器供水泵组150D30*4119～155～190128～120～108904串汲水变频给水装置配水泵 2 台 80DL～20*41 套浊环水冷却塔Q=2100m3/h,平面尺寸 13m*13m，进水温度 48℃,出水温度 33℃2 台净环水冷却塔Q=3000m3/h,平面尺寸 14m*14m，进水温度 45℃,出水温度 33℃1 台2混合水系统冷却塔Q=2000m3/h,平面尺寸 14m*14m，进水温度 45℃,出水温度 33℃2 台全自动永久介质过滤系统1 套1#RH 系统板式换热器热水量 Q=200 m3/h，热水进水温度 48℃，出水温度 38℃22#RH 系统板式换热器热水量 Q=320 m3/h，热水进水温度 48℃，出水温度 38℃2 1.4 斜板沉淀池设备共 12 台，共分为两排，1-6 号为一排，7－12 号为一排，同排各台之间共用中间隔板，两排对称布置，由中间进水总槽通过闸板阀到分水槽再进入每台沉淀器，通过改闸板阀的开度来控制进入每台沉淀器的流量，被处理水进入斜板沉淀器后，通过衬 PVC 滤布填料进入沉淀器上部，通过集水槽进入出水槽，水位可通过溢流堰板调节，被处理水中的污泥则沿着填料内壁滑入沉淀池下部进入输泥槽，由螺旋输泥机和泥浆泵联合向外排泥。 本套沉淀器在考虑到分用部分及运输的可行性，由制造厂加工到一定程度后，由施工单位按要求进行现场组装、焊接安装，局部位置防腐等。3 沉淀器主要设备的规格型号和重量序号设备名称型号规格单位数量重量（t）1螺旋输泥机φ600台122螺旋输泥机槽体组合件台123端面板组合件4侧面板、侧面夹板、支撑板组合件5下侧面板组合件6集水槽、出水槽组合件7安装支座组合件8斜板填料衬 PVC 滤布M35949斜板填料张紧器LCr18Ni9Ti只2534410闸板阀420*410只1211配水管廊1600*1000套112梯子、平台、栏杆套1二、工程特点4 水处理机械设备的安装包括部分配管及斜板沉淀器的安装工程，该两系统绝大部分设备处于露天状态，施工易受天气影响，必须注意设备保护。同时露天作业无行车等吊装机械所以须大量吊车（汽车吊）进行吊装作业。尤其是斜板沉淀器，考虑运输的方便，设备加工到一定程度后，运到现场由施工方进行现场拼装、焊接，所以工程焊接量大，并伴随较多的高空作业，安全工作还不能忽视，要作好施工安全措施。三、编制依据3.1 监理合同。3.2 批准的监理规划。3.3 建设工程监理规范 GB503...
