东莞市茶山镇茶中路改造工程（沥青路面工程）监理实施细则-文库--监理实施细则

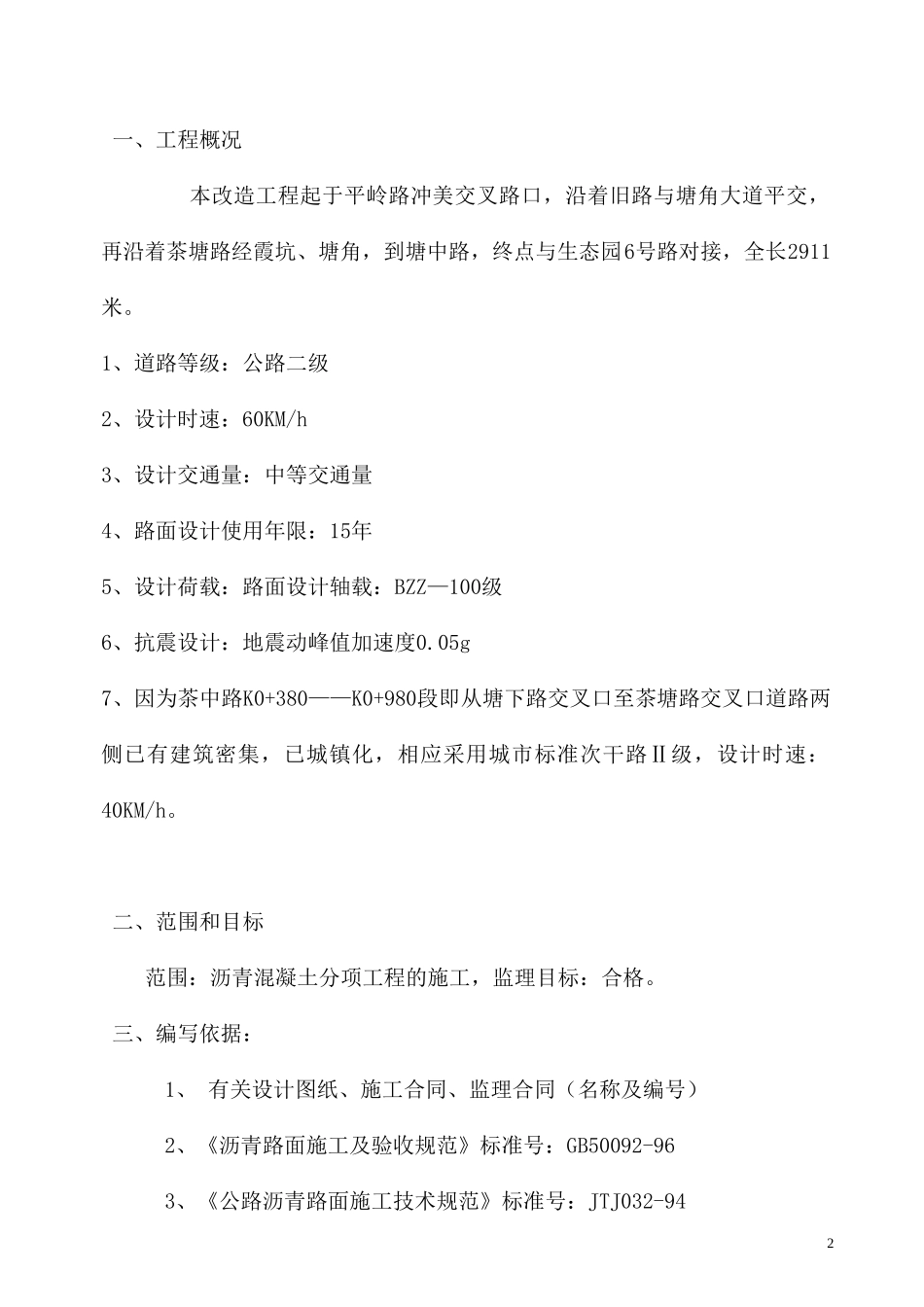

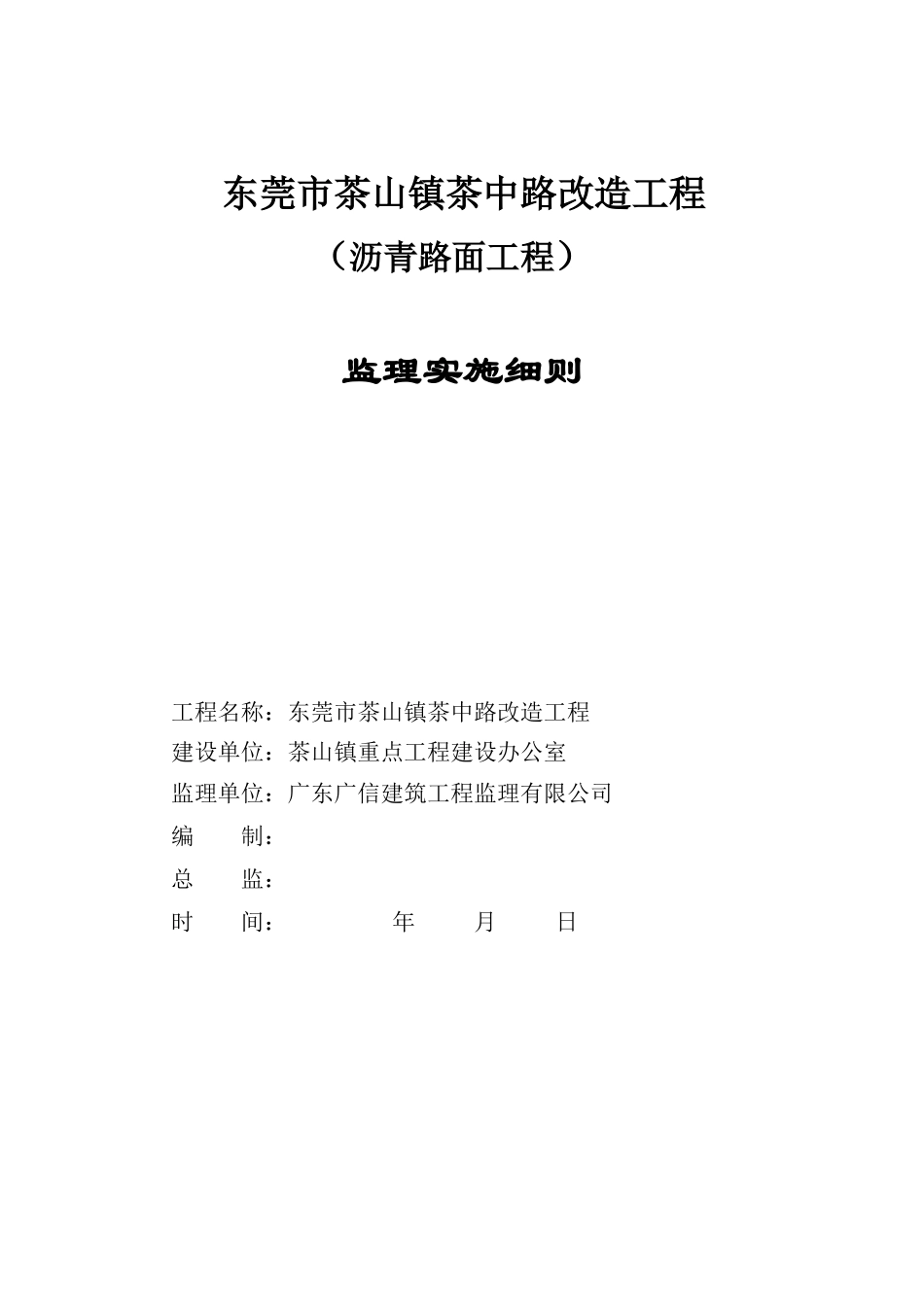

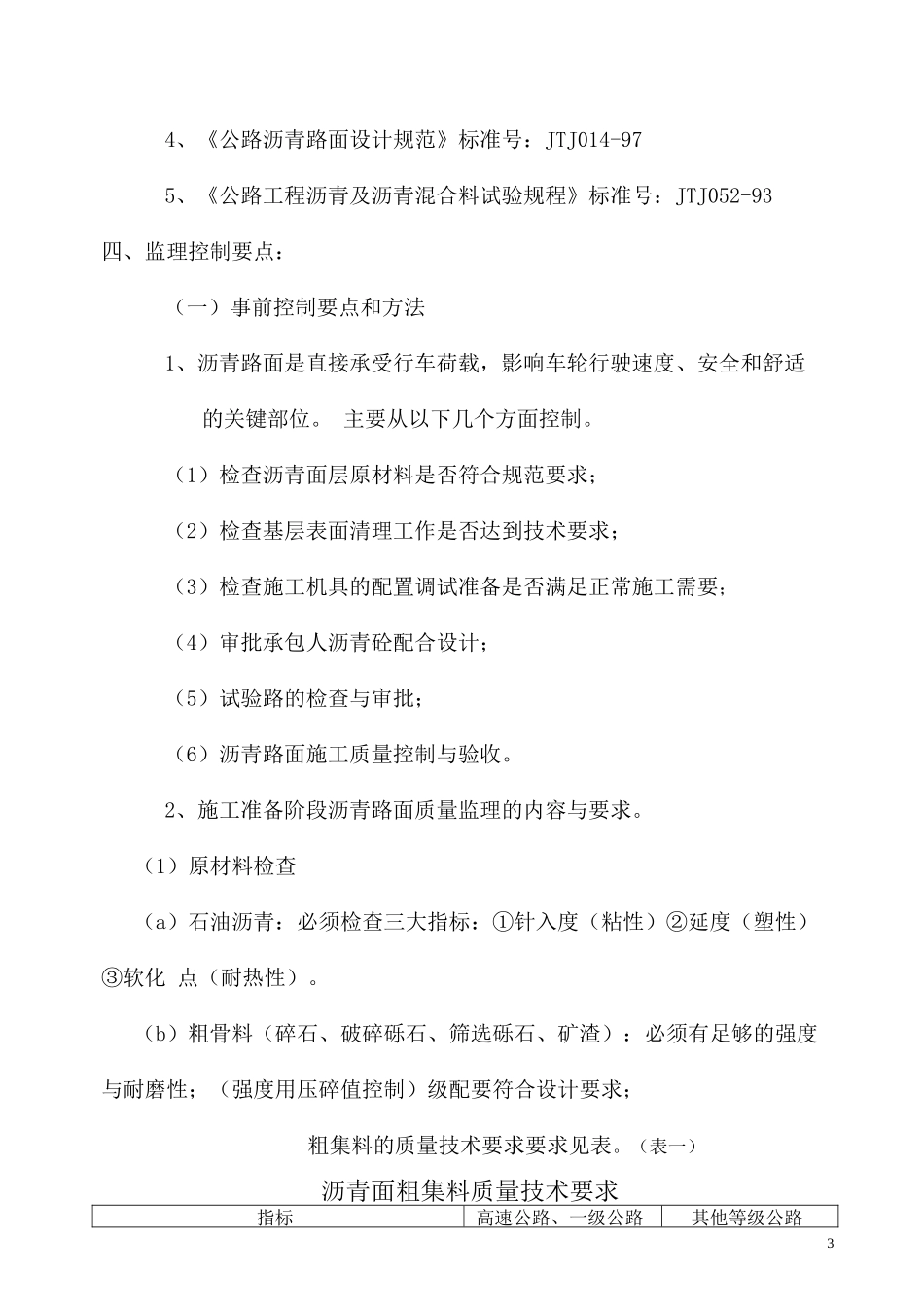

东莞市茶山镇茶中路改造工程（沥青路面工程）监理实施细则工程名称：东莞市茶山镇茶中路改造工程建设单位：茶山镇重点工程建设办公室监理单位：广东广信建筑工程监理有限公司编 制：总 监：时 间： 年 月 日一、工程概况 本改造工程起于平岭路冲美交叉路口，沿着旧路与塘角大道平交，再沿着茶塘路经霞坑、塘角，到塘中路，终点与生态园6号路对接，全长2911米。1、道路等级：公路二级2、设计时速：60KM/h3、设计交通量：中等交通量4、路面设计使用年限：15年5、设计荷载：路面设计轴载：BZZ—100级6、抗震设计：地震动峰值加速度0.05g7、因为茶中路K0+380——K0+980段即从塘下路交叉口至茶塘路交叉口道路两侧已有建筑密集，已城镇化，相应采用城市标准次干路Ⅱ级，设计时速：40KM/h。二、范围和目标范围：沥青混凝土分项工程的施工，监理目标：合格。三、编写依据：1、 有关设计图纸、施工合同、监理合同（名称及编号）2、《沥青路面施工及验收规范》标准号：GB50092-963、《公路沥青路面施工技术规范》标准号：JTJ032-9424、《公路沥青路面设计规范》标准号：JTJ014-975、《公路工程沥青及沥青混合料试验规程》标准号：JTJ052-93四、监理控制要点：（一）事前控制要点和方法1、沥青路面是直接承受行车荷载，影响车轮行驶速度、安全和舒适的关键部位。 主要从以下几个方面控制。（1）检查沥青面层原材料是否符合规范要求；（2）检查基层表面清理工作是否达到技术要求；（3）检查施工机具的配置调试准备是否满足正常施工需要；（4）审批承包人沥青砼配合设计；（5）试验路的检查与审批；（6）沥青路面施工质量控制与验收。2、施工准备阶段沥青路面质量监理的内容与要求。（1）原材料检查（a）石油沥青：必须检查三大指标：①针入度（粘性）②延度（塑性）③软化 点（耐热性）。（b）粗骨料（碎石、破碎砾石、筛选砾石、矿渣）：必须有足够的强度与耐磨性；（强度用压碎值控制）级配要符合设计要求；粗集料的质量技术要求要求见表。（表一）沥青面粗集料质量技术要求指标高速公路、一级公路其他等级公路3石料压碎值 不大于（%）2830洛杉矶磨耗损失 不大于（%）3040视密度 不小于（t／m3）2.502.45吸水率 不大于（%）2.03.0对沥青的粘附性 不小于4级3级坚固性 不大于（%）12——细长扁平颗粒含量 不大于（%）1520水洗法＜0.075㎜颗粒含量 不大于（%）11软石含量 不大于（%）55石料磨光值 不大于（BPN）42实测石料冲击值 不大于（%）28实测破碎砾石的破碎面积不小于（%）拌合的沥青混合料路面表层中下面层贯入式路面9050——404040（c）细集料（天然砂、机质砂及石屑）：用于沥青面层的天然砂的规格与细度模 数见下表二，石屑规格见表三，细集料的质量技术要求见表四。沥青面层用天然砂规格 （表二）方孔筛（㎜）圆孔筛（㎜）通过各筛孔的质量百分率（%）粗砂中砂细砂9.5101001001004.75590～10090～10090～1002.362.565～9575～10085～1001.181.235～6550～9075～1000.60.615～2930～5960～840.30.35～208～3015～450.150.150～100～100～100.0750.0750～50～50～5细度模数Mx3.7～3.13.0～2.32.2～1.6沥青面层石屑规格（表三）规格公称粒径（㎜）通过下列行政孔的质量百分率（%）方孔筛（㎜）圆孔筛（㎜）9.5 4.75 2.36 0.6 0.07510 5 2.5S15S160～50～3 100 85～10 40～70 ～ 0～15 100 85～100 20～50 0～15沥青面层用细集料质量技术要求（表四）指标高速公路、一级公路其他等级公路视密度 不小于（t／m3）2.502.45坚固性 （＞0.3㎜部分） 不大于(%)12——4砂当量 不小于(%)6050沥青面层用矿粉质量技术要求（表五）指标高速公路、一级公路其他等级公路视密度 不小于（t／m3）2.502.45含水量 不大于（％）11粒度范围 ＜0.6㎜（％） ＜0.15㎜ （％） ＜0.075㎜ （％）10090～10075～10010090～10070～100外观无团粒结块亲水系数＜1（2）基层表面清理检查 要求表面干燥，清洁无任何松散石料、灰尘、积水、杂质、油污，铺沥青表面层前，应铺洒透油层或封油层，其技术指标应满足规范要求。（3）施工机械检查①摊铺机要满足平整度的要求...
