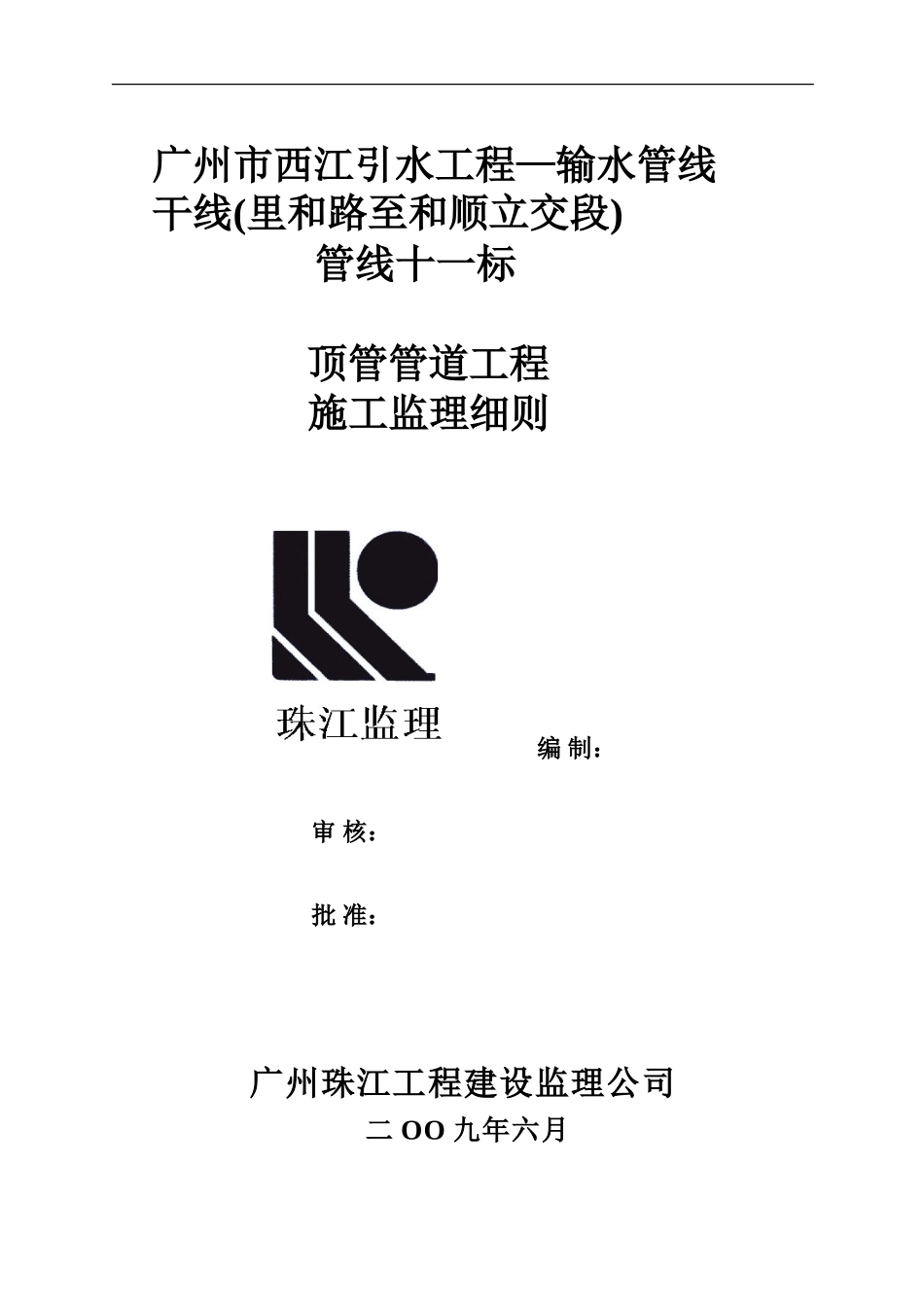

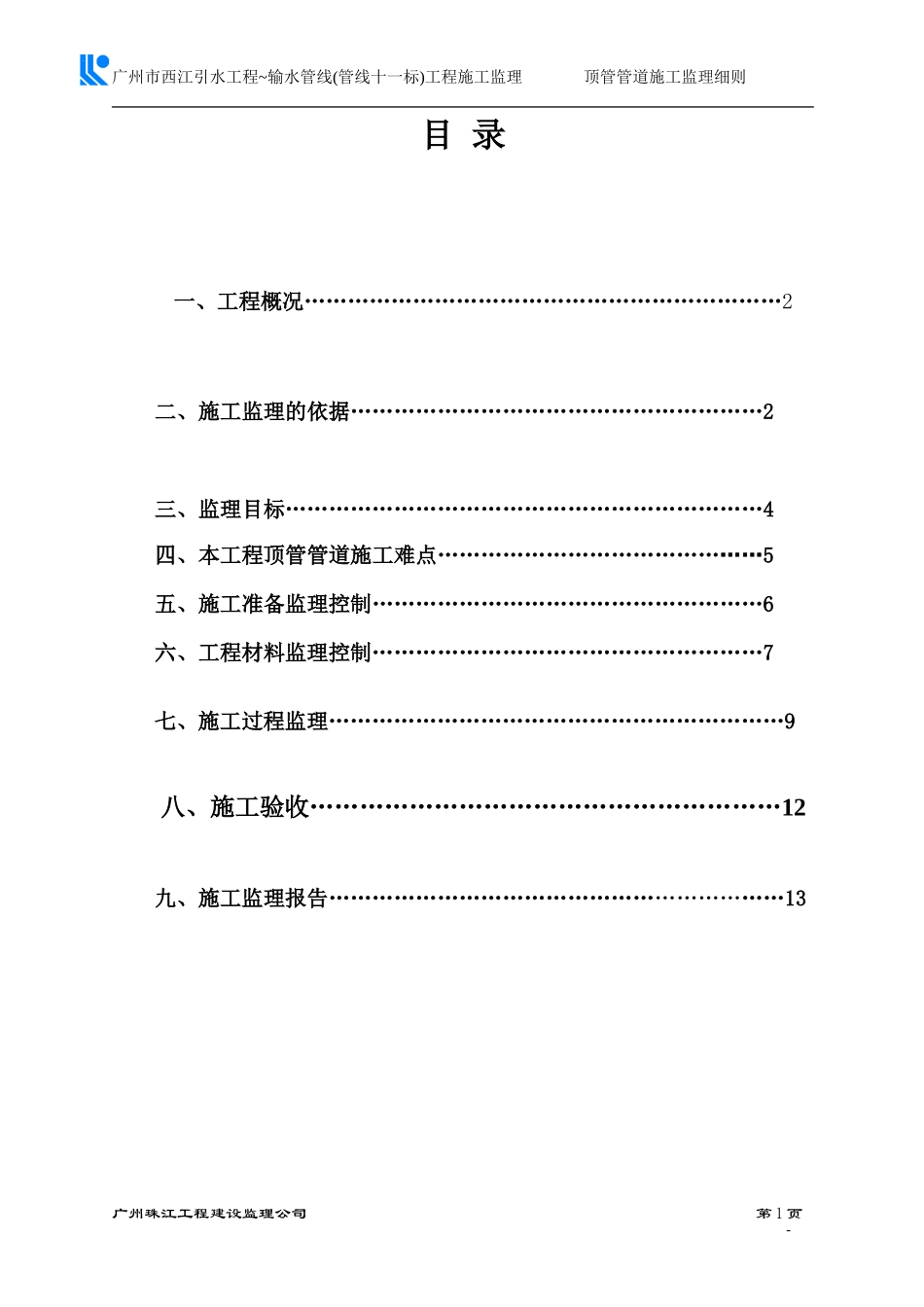

广州市西江引水工程—输水管线干线(里和路至和顺立交段)管线十一标顶管管道工程施工监理细则编 制： 审 核： 批 准： 广州珠江工程建设监理公司 二 OO 九年六月广州市西江引水工程~输水管线(管线十一标)工程施工监理 顶管管道施工监理细则目 录一、工程概况…………………………………………………………2二、施工监理的依据…………………………………………………2 三、监理目标…………………………………………………………4四、本工程顶管管道施工难点………………………………………5五、施工准备监理控制………………………………………………6六、工程材料监理控制………………………………………………7七、施工过程监理………………………………………………………9八、施工验收…………………………………………………12九、施工监理报告………………………………………………………13广州珠江工程建设监理公司 第 1 页-广州市西江引水工程~输水管线(管线十一标)工程施工监理 顶管管道施工监理细则广州珠江工程建设监理公司 第 2 页-广州市西江引水工程~输水管线(管线十一标)工程施工监理 顶管管道施工监理细则顶管管道施工监理细则一、 工程概况 广州市西江引水工程佛山南海段输水管线施工监理标十一标段位于佛山一环北线南侧，里和路以东约 330 米处，桩号 K41+050，终点位于佛山市与广州市交界处广和大桥收费站附近，桩号 K44+081.143。管线采用开挖埋管、顶管以及过河涌围堰导流开挖埋管等方式敷设，管线平面投影长度约3.0311km，采用 2×DN3600mm PCCP 与钢管相结合。管线为双线，管底纵坡大部分为平坡，仅南围公涌东端（K43+763）至终点（K44+081.143）有一段长为 318 米的 0.63‰的纵坡。主管材采用 DN3600PCCP 管；穿和顺立交匝道采用顶管，管材为 DN3672×36 直缝焊接钢管，两段顶管之间的埋地管和过宏岗涌、东减水涌、南围公涌的倒虹吸管均采用 DN3652×26 钢管；所有钢管材质为 Q235-B。沿线的主要附属建（构）筑物有检修阀井、排水阀井、排气阀井等。本工程的主要工程数量有顶管出发井、接受井各 2 座，1 处检修阀井，3处排水阀井，7 处排气阀井，砂土挖方 3.1 万立方，淤泥挖方 9 万立方，粘土挖方 9 万立方，中粗砂回填 4.6 万立方，土方回填 8.4 万立方，PCCP 管 3690米，埋地钢管 1723 米，顶管钢管 510 米，镇墩、管座、包管混凝土 4.2 万立方，各类钢筋 529t，Ф300 预制管桩 4.4 万米，搅拌桩空钻长度 4.7 万米。本标段顶管管道布置于和顺立交，分 1#顶管（桩号 K43+032.17～K43+137.065）和 2#顶管（桩号 K43+356.299～K43+479.959）两段，分别穿过WN 匝道和 SE 匝道，管道采用 DN3600 钢管，钢管壁厚为 36mm，板材选用 Q235－B 级，焊条采用 E4303 型。工作井和接受井均采用现浇 C25 钢筋混凝土沉井，采用不排水下沉方法进行施工，起沉标高为 2.0 米。工作井及接收井采用钢、木模板进行施工。根据现场实际情况，在进行施工的同时，配合路面交通，做好交通引导措施，现场做好施工围蔽，工作井、接收井等做好安全围栏作业，确保施工安全。二、施工监理的依据广州珠江工程建设监理公司 第 3 页广州市西江引水工程~输水管线(管线十一标)工程施工监理 顶管管道施工监理细则（1）有关的国家、行业和地方的技术标准：（a）《水利水电工程等级划分及洪水标准》（SI.252—2000）（b）《防洪标准》（GB50201—94）（c）《水利水电工程施工组织设计规范》（SI.303）（d）《水工混凝土施工规范》（DL/T5144）（e）《水电站压力钢管设计规范》（SL.281—2003）（f）《水电站压力钢管设计规范》（DL/T5141—2001）（g）《水电水利工程压力钢管制造安装及验收规范》（DL/T5017—2007）（h）《室外给谁设计规范》（GB50013—2006）（i）《混凝土结构设计规范》（GB50010—2002）（j）《给水排水工程结构设计规范》（GB50069）（k）《给水排水管道工程施工及验收规范》（GB50268—97）（l）《建筑结构荷载规范》（GB50009）（m）《建筑抗震设计规范》（GB50011）（n）《...
