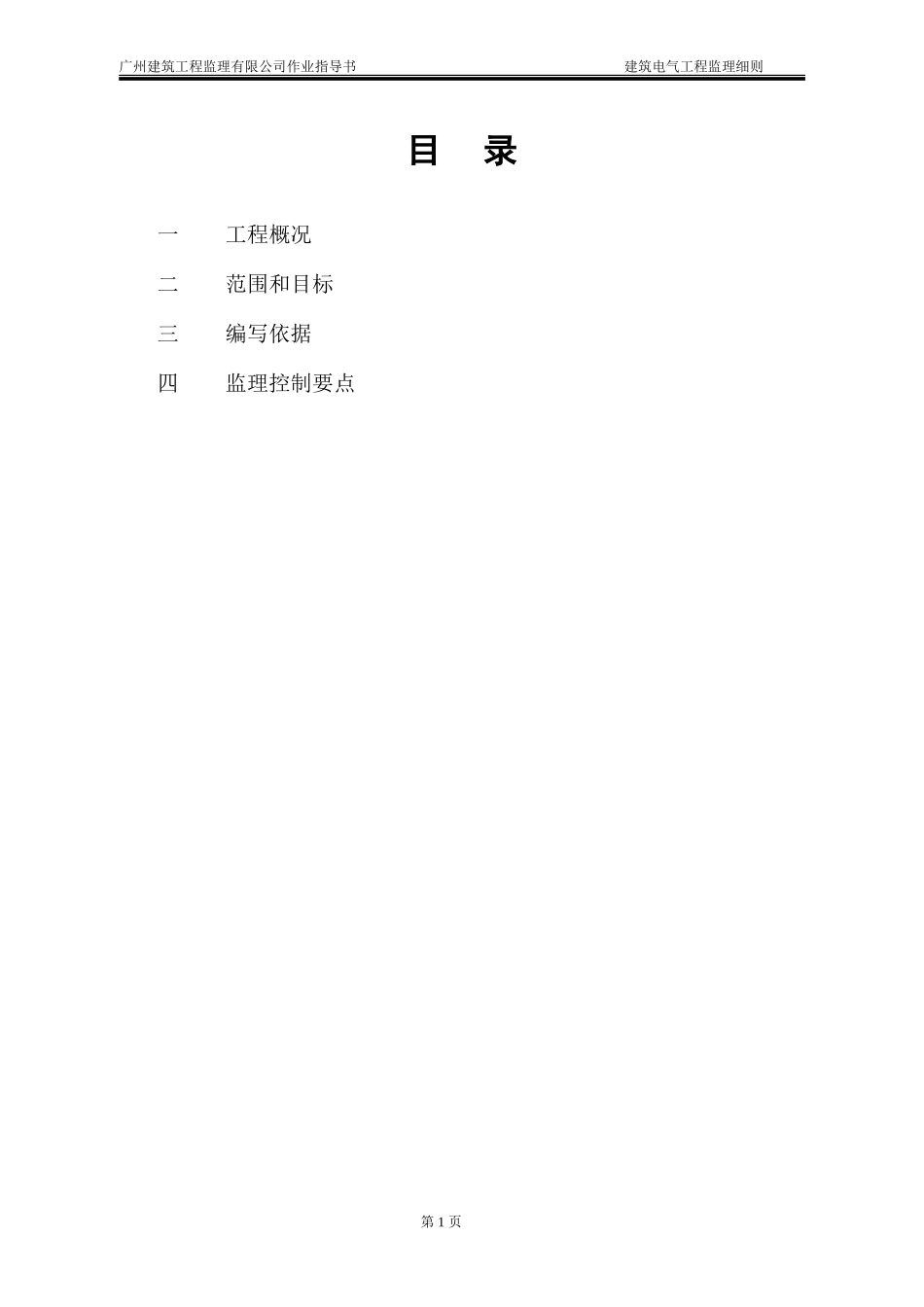

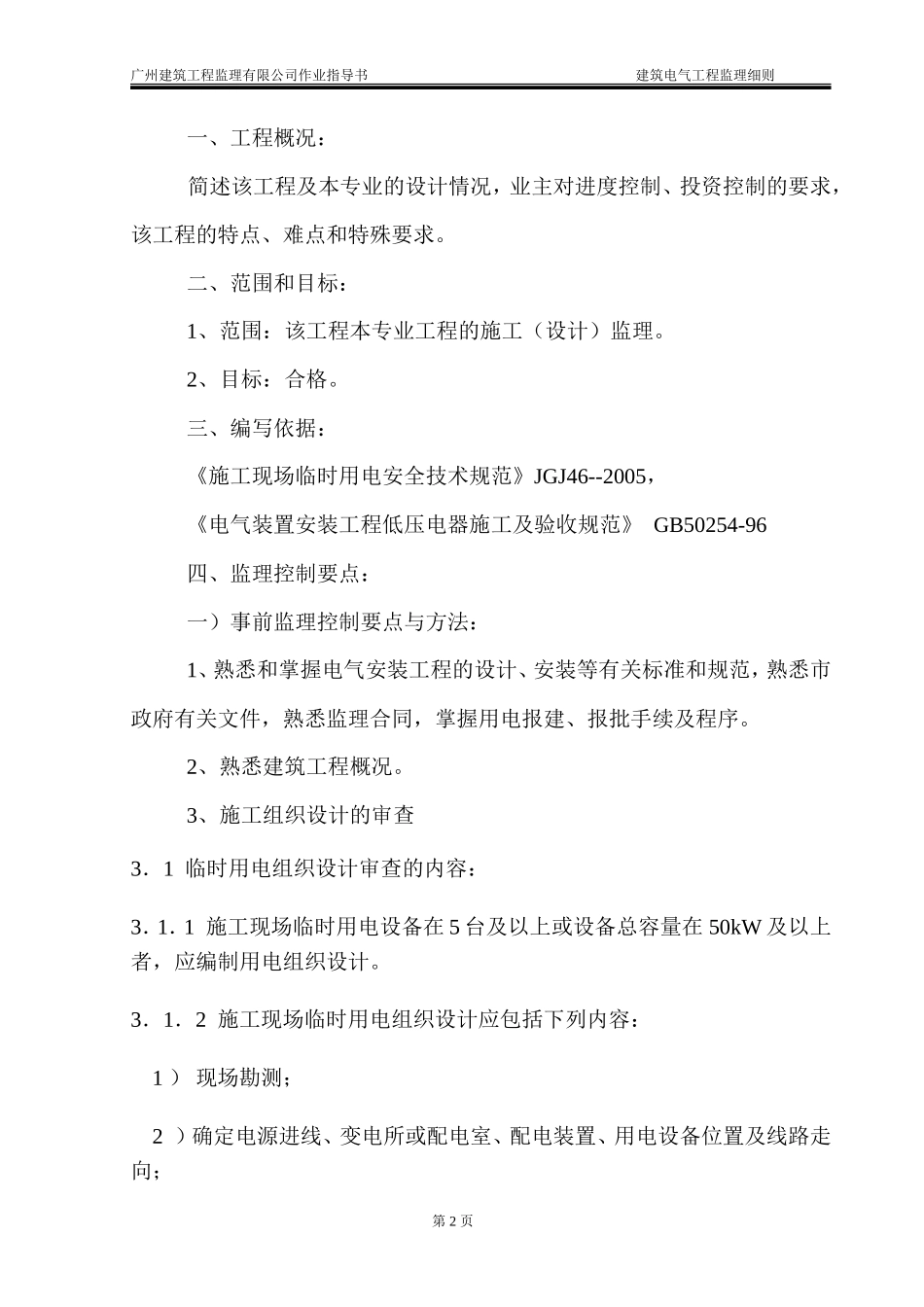

广州星河湾 A-9 地块六期1、4、5 栋及地下室工程临 时 用 电监 理 细 则编制单位： 广东宏茂建设监理的限公司 编 制 人： 日 期： 审 批 人： 日 期： 星河湾六期项目监理部 年 月 日广州建筑工程监理有限公司作业指导书 建筑电气工程监理细则目 录一工程概况二范围和目标三编写依据四监理控制要点第 1 页广州建筑工程监理有限公司作业指导书 建筑电气工程监理细则一、工程概况：简述该工程及本专业的设计情况，业主对进度控制、投资控制的要求，该工程的特点、难点和特殊要求。二、范围和目标：1、范围：该工程本专业工程的施工（设计）监理。2、目标：合格。三、编写依据：《施工现场临时用电安全技术规范》JGJ46--2005，《电气装置安装工程低压电器施工及验收规范》 GB50254-96四、监理控制要点：一）事前监理控制要点与方法：1、熟悉和掌握电气安装工程的设计、安装等有关标准和规范，熟悉市政府有关文件，熟悉监理合同，掌握用电报建、报批手续及程序。2、熟悉建筑工程概况。3、施工组织设计的审查3．1 临时用电组织设计审查的内容：3．1．1 施工现场临时用电设备在 5 台及以上或设备总容量在 50kW 及以上者，应编制用电组织设计。3．1．2 施工现场临时用电组织设计应包括下列内容： 1 ） 现场勘测； 2 ）确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；第 2 页广州建筑工程监理有限公司作业指导书 建筑电气工程监理细则 3 ） 进行负荷计算； 4 ） 选择变压器； 5 ） 设计配电系统： （1）设计配电线路，选择导线或电缆； （2）设计配电装置，选择电器；（3）设计接地装置；（4）绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。6） 设计防雷装置；7） 确定防护措施；8） 制定安全用电措施和电气防火措施。4 临时用电工程图纸应单独绘制，临时用电工程应按图施工。5 电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。二）事中过程监理控制要求外电线路监理要求1 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。2 在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全操作距离应符合规定。 施工现场的机动车道与外电架空线路交叉时，架空线路第 3 页广州建筑工程监理有限公司作业指导书 建筑电气工程监理细则的最低点与路面的最小垂直距离应符合规定。3．起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合规定。4． 当最小安全距离达不到规范的规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。 架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。 防护设施与外电线路之间的安全距离不应小于表 4．1．6 所列数值。 防护设施应坚固、稳定，且对外电线路的隔离防护应达到 IP30 级。表 4．1．6 防护设施与外电线路之间的最小安全距离外 电 线 路 电 压 等 级（kv）≤1035110220330500最小安全距离（m）1．72．02．54．05．06．0 电气设备防护监理要求1 ． 电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。2 ． 电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。3．在施工现场专用变压器的供电的 TN-S 接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出４．当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护第 4 页广州建筑工程监理有限公司作业指导书 建筑电气工程监理细则接地。５． 在 TN 接...
