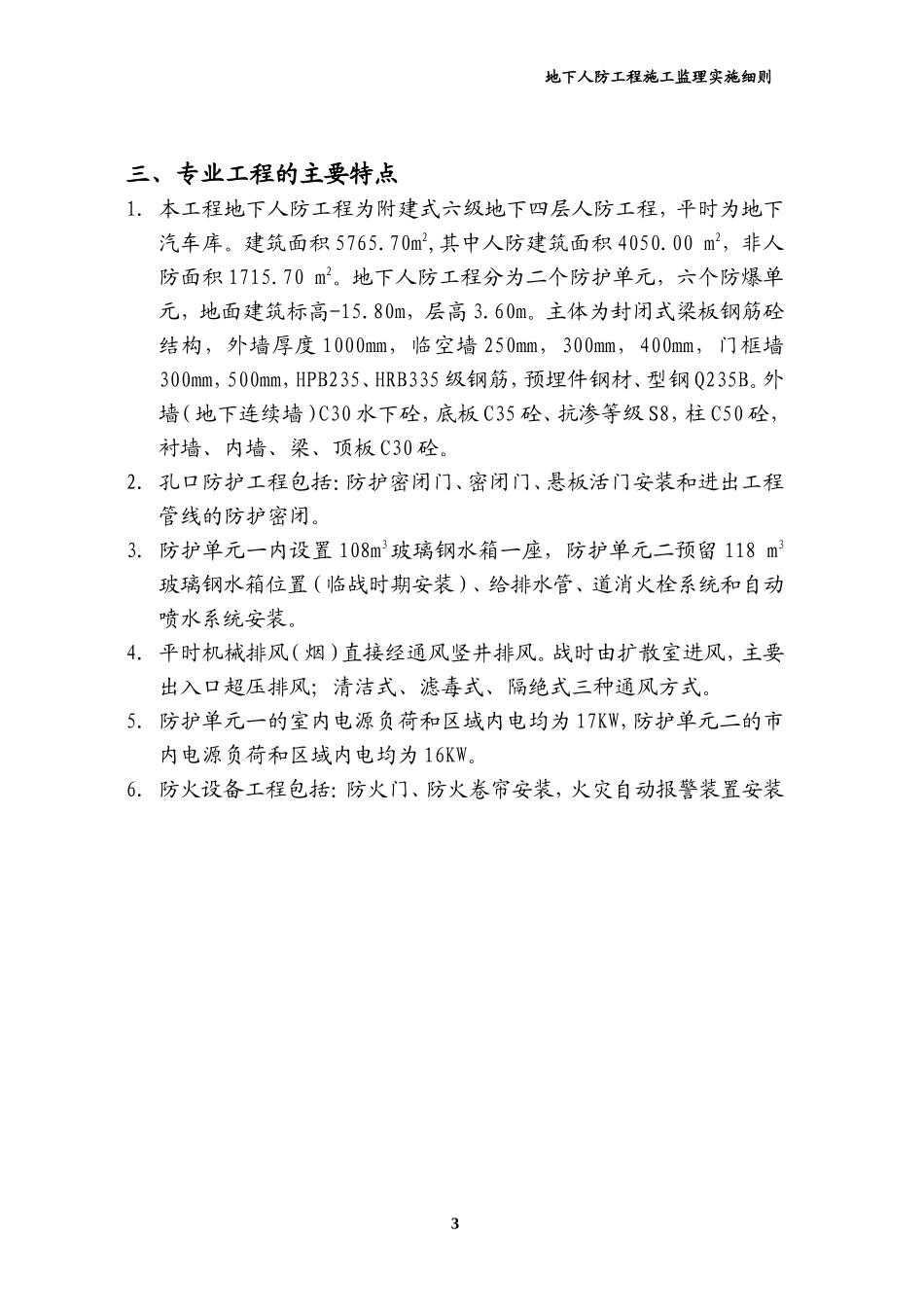

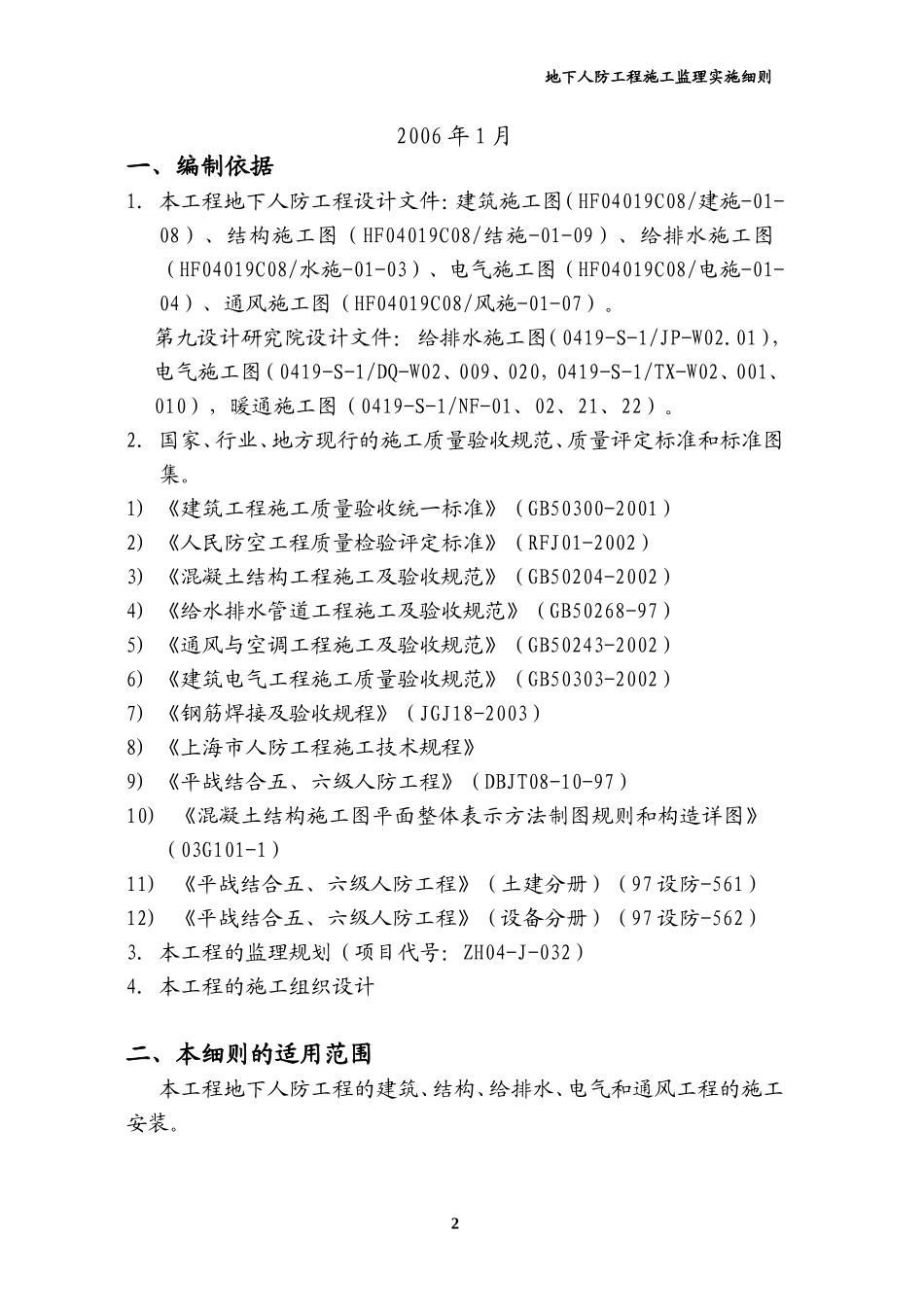

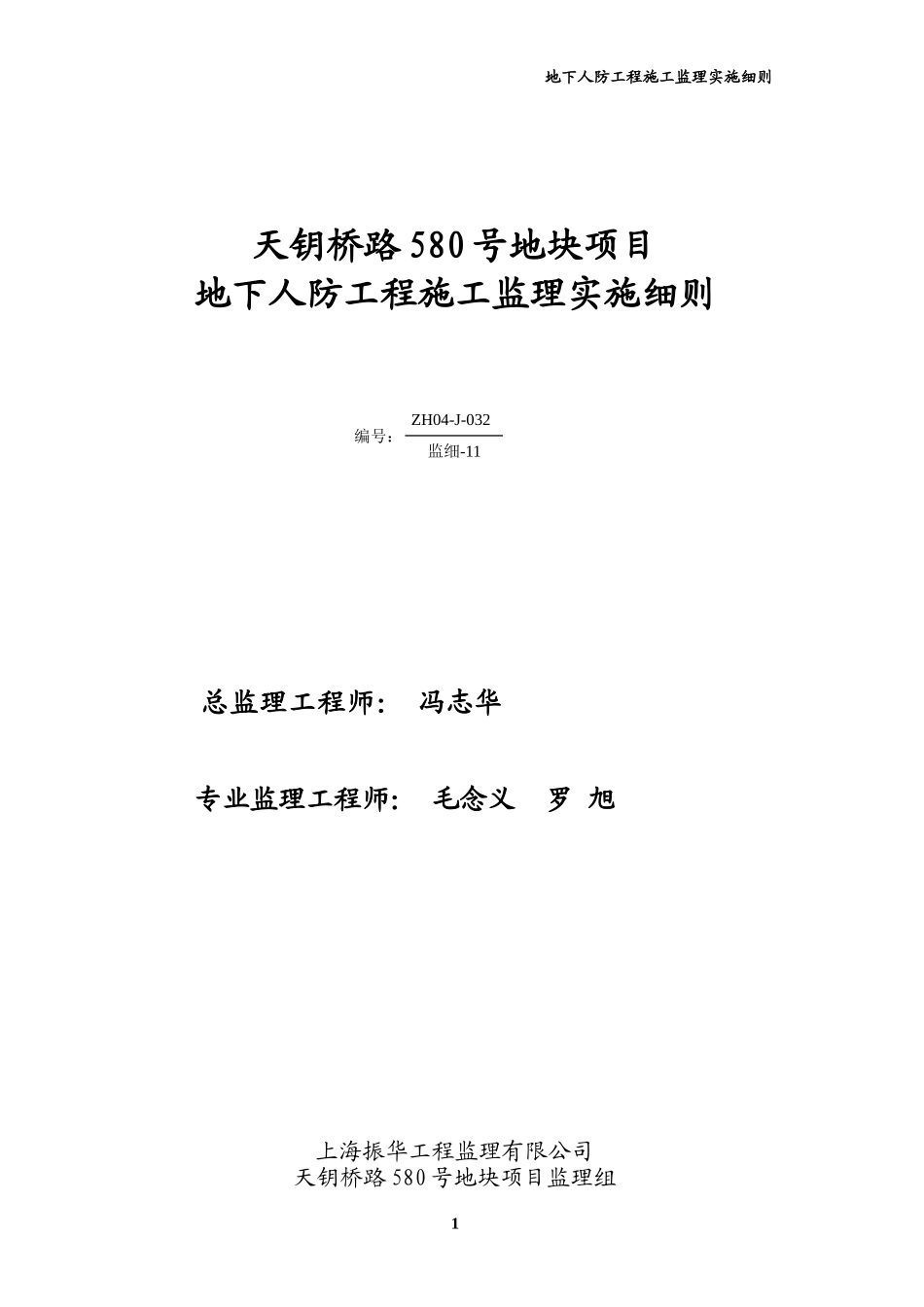

地下人防工程施工监理实施细则天钥桥路 580 号地块项目地下人防工程施工监理实施细则ZH04-J-032编号：监细-11 总监理工程师： 冯志华 专业监理工程师： 毛念义 罗 旭 上海振华工程监理有限公司天钥桥路 580 号地块项目监理组1 地下人防工程施工监理实施细则2006 年 1 月一、编制依据1. 本工程地下人防工程设计文件：建筑施工图（HF04019C08/建施-01-08）、结构施工图（HF04019C08/结施-01-09）、给排水施工图（HF04019C08/水施-01-03）、电气施工图（HF04019C08/电施-01-04）、通风施工图（HF04019C08/风施-01-07）。第九设计研究院设计文件： 给排水施工图（0419-S-1/JP-W02.01），电气施工图（0419-S-1/DQ-W02、009、020，0419-S-1/TX-W02、001、010），暖通施工图（0419-S-1/NF-01、02、21、22）。2. 国家、行业、地方现行的施工质量验收规范、质量评定标准和标准图集。1) 《建筑工程施工质量验收统一标准》（GB50300-2001）2) 《人民防空工程质量检验评定标准》（RFJ01-2002）3) 《混凝土结构工程施工及验收规范》（GB50204-2002）4) 《给水排水管道工程施工及验收规范》（GB50268-97）5) 《通风与空调工程施工及验收规范》（GB50243-2002）6) 《建筑电气工程施工质量验收规范》（GB50303-2002）7) 《钢筋焊接及验收规程》（JGJ18-2003）8) 《上海市人防工程施工技术规程》9) 《平战结合五、六级人防工程》（DBJT08-10-97）10) 《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）11) 《平战结合五、六级人防工程》（土建分册）（97 设防-561）12) 《平战结合五、六级人防工程》（设备分册）（97 设防-562）3. 本工程的监理规划（项目代号：ZH04-J-032）4. 本工程的施工组织设计二、本细则的适用范围 本工程地下人防工程的建筑、结构、给排水、电气和通风工程的施工安装。2 地下人防工程施工监理实施细则三、专业工程的主要特点1. 本工程地下人防工程为附建式六级地下四层人防工程，平时为地下汽车库。建筑面积 5765.70m2,其中人防建筑面积 4050.00 m2，非人防面积 1715.70 m2。地下人防工程分为二个防护单元，六个防爆单元，地面建筑标高-15.80m，层高 3.60m。主体为封闭式梁板钢筋砼结构，外墙厚度 1000mm，临空墙 250mm，300mm，400mm，门框墙300mm，500mm，HPB235、HRB335 级钢筋，预埋件钢材、型钢 Q235B。外墙（地下连续墙）C30 水下砼，底板 C35 砼、抗渗等级 S8，柱 C50 砼，衬墙、内墙、梁、顶板 C30 砼。2. 孔口防护工程包括：防护密闭门、密闭门、悬板活门安装和进出工程管线的防护密闭。3. 防护单元一内设置 108m3玻璃钢水箱一座，防护单元二预留 118 m3玻璃钢水箱位置（临战时期安装）、给排水管、道消火栓系统和自动喷水系统安装。 4. 平时机械排风（烟）直接经通风竖井排风。战时由扩散室进风，主要出入口超压排风；清洁式、滤毒式、隔绝式三种通风方式。5. 防护单元一的室内电源负荷和区域内电均为 17KW，防护单元二的市内电源负荷和区域内电均为 16KW。6. 防火设备工程包括：防火门、防火卷帘安装，火灾自动报警装置安装3 地下人防工程施工监理实施细则四、监理工作流程 不同意 同意 发现质量缺陷 责令整改 五、监理工作的控制要点和目标值 地下人防的建筑、结构、给排水、电气和通风工程达到《人民防空工程质量检验评定标准》（以下简称《标准》）和相关专业施工验收规范的要求。1. 结构工程1）模板工程A. 模板及其支架必须具有足够的强度、刚度和稳定性，以保证工程结构形状尺寸和相互位置的正确。B. 临空墙、门框墙的模板安装，其固定模板的对拉螺栓标高、位置、间4施工方案送审施工单位审批施工方案监理机构原材料报验监理检验巡视、旁站监理机构分部工程报验监理检验单位工程验收分项工程报验监理检验隐蔽工程报验监理检验不合格退场施工单位自检 地下人防工程施工监理实施细则距尽量做到整齐划一。C. 模板与模板的接缝宽度，模板与方木的接缝宽度不大于 1.5mm。D. 醒目部位，如柱、梁、顶板及其交界处的模板安装做到阴阳角方正，圆弧度顺直光滑。E....
