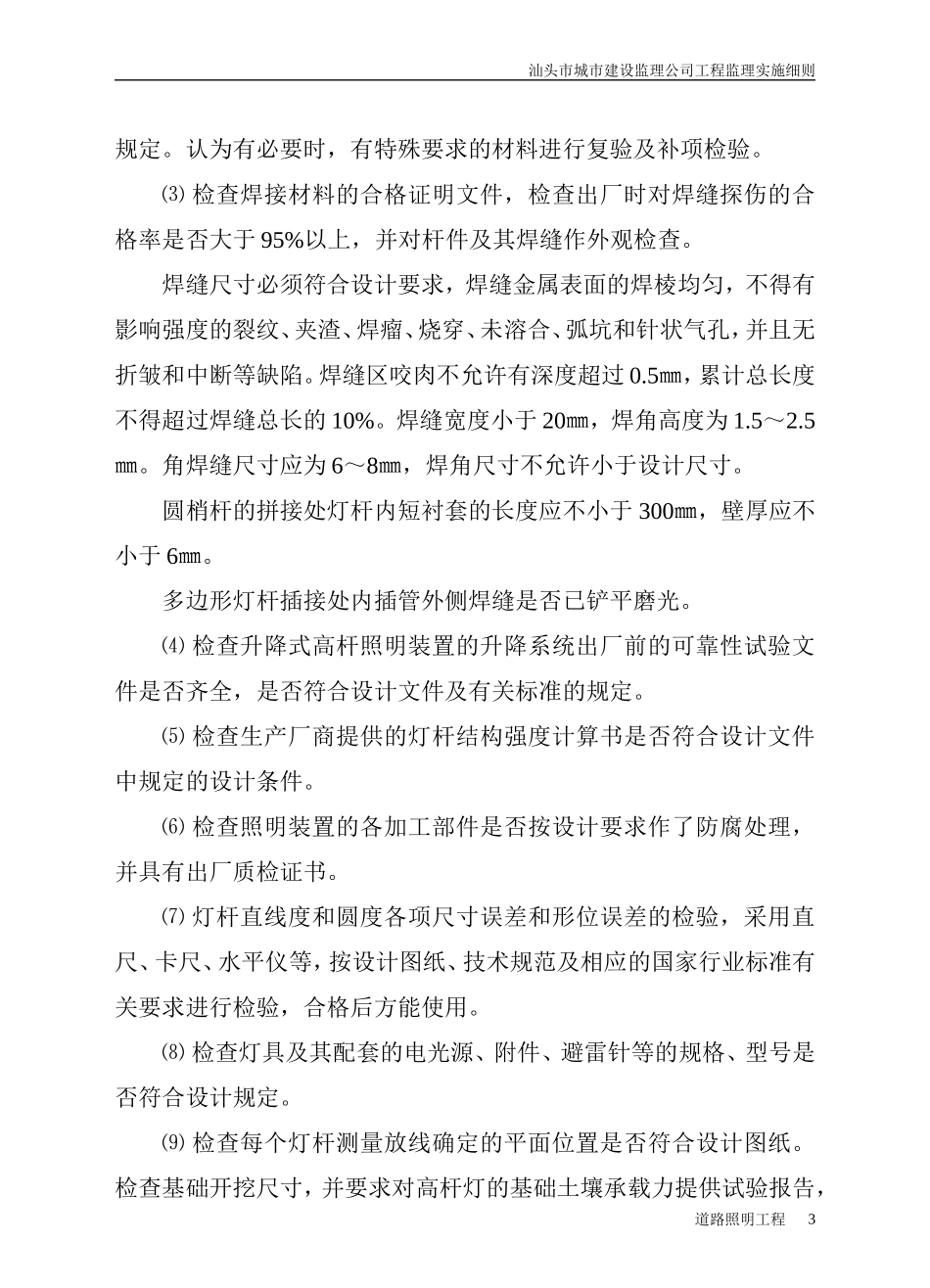

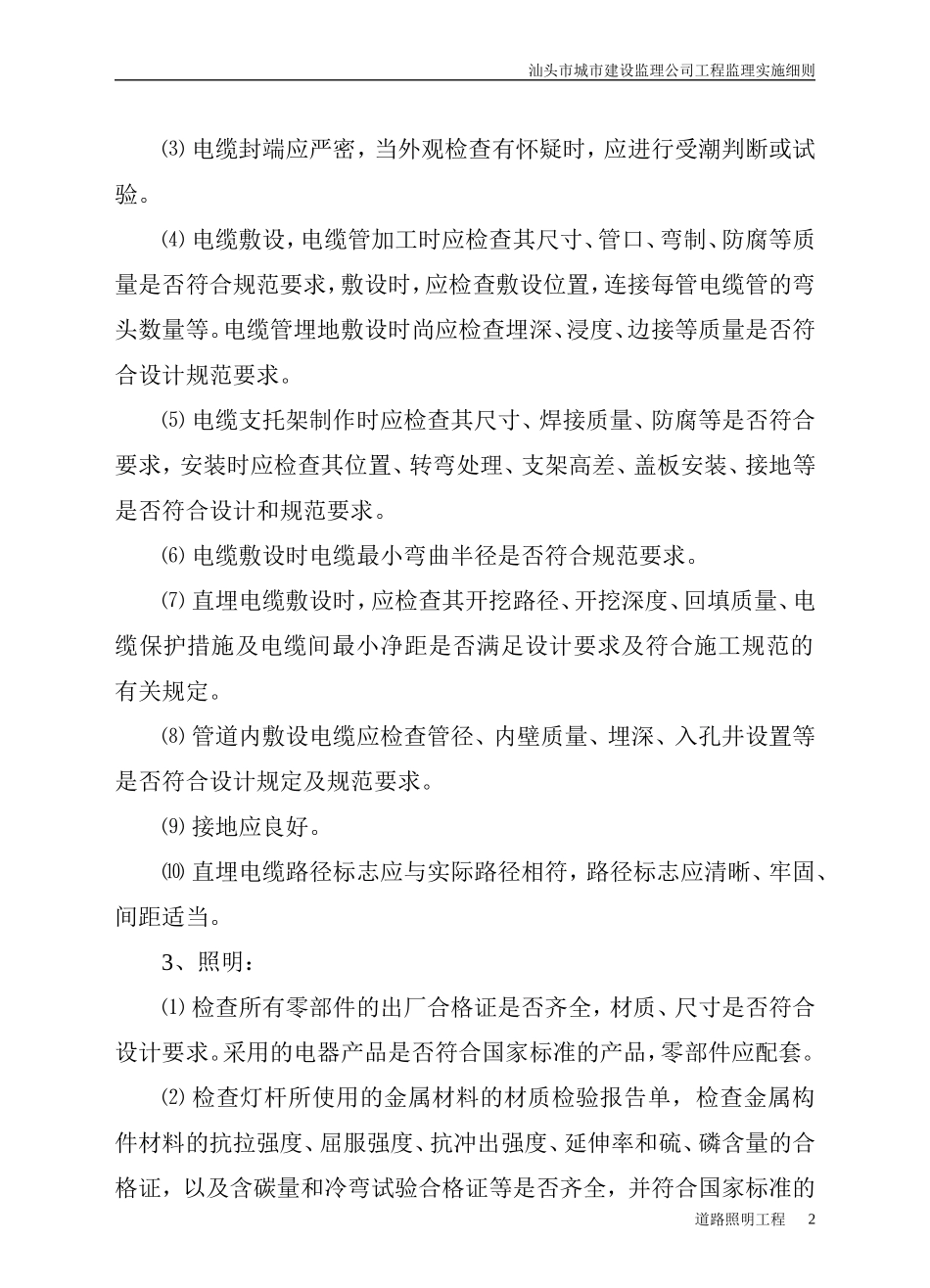

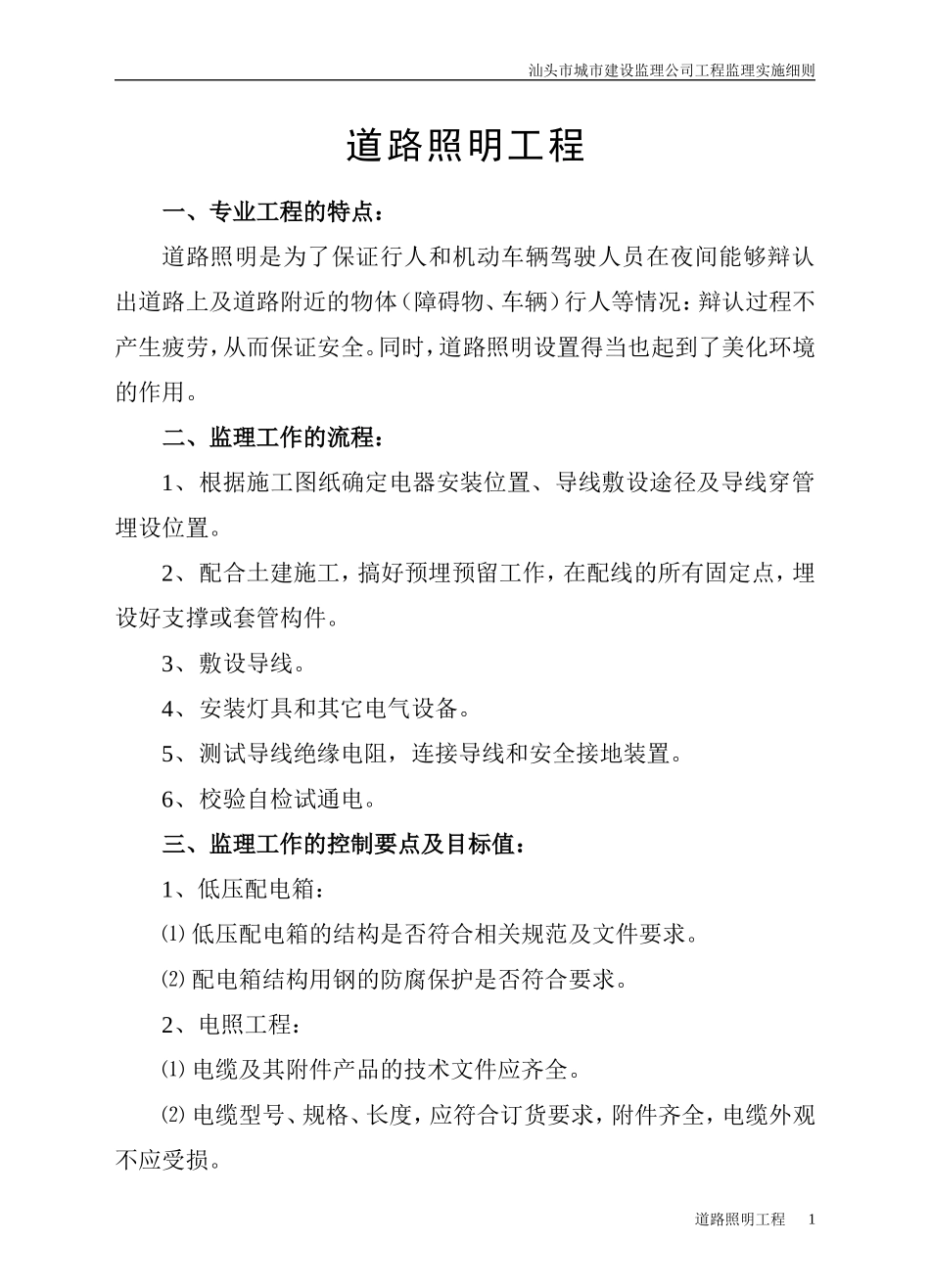

汕头市城市建设监理公司工程监理实施细则道路照明工程一、专业工程的特点：道路照明是为了保证行人和机动车辆驾驶人员在夜间能够辩认出道路上及道路附近的物体（障碍物、车辆）行人等情况：辩认过程不产生疲劳，从而保证安全。同时，道路照明设置得当也起到了美化环境的作用。二、监理工作的流程：1、根据施工图纸确定电器安装位置、导线敷设途径及导线穿管埋设位置。2、配合土建施工，搞好预埋预留工作，在配线的所有固定点，埋设好支撑或套管构件。3、敷设导线。4、安装灯具和其它电气设备。5、测试导线绝缘电阻，连接导线和安全接地装置。6、校验自检试通电。三、监理工作的控制要点及目标值：1、低压配电箱：⑴ 低压配电箱的结构是否符合相关规范及文件要求。⑵ 配电箱结构用钢的防腐保护是否符合要求。2、电照工程：⑴ 电缆及其附件产品的技术文件应齐全。⑵ 电缆型号、规格、长度，应符合订货要求，附件齐全，电缆外观不应受损。道路照明工程1 汕头市城市建设监理公司工程监理实施细则⑶ 电缆封端应严密，当外观检查有怀疑时，应进行受潮判断或试验。⑷ 电缆敷设，电缆管加工时应检查其尺寸、管口、弯制、防腐等质量是否符合规范要求，敷设时，应检查敷设位置，连接每管电缆管的弯头数量等。电缆管埋地敷设时尚应检查埋深、浸度、边接等质量是否符合设计规范要求。⑸ 电缆支托架制作时应检查其尺寸、焊接质量、防腐等是否符合要求，安装时应检查其位置、转弯处理、支架高差、盖板安装、接地等是否符合设计和规范要求。⑹ 电缆敷设时电缆最小弯曲半径是否符合规范要求。⑺ 直埋电缆敷设时，应检查其开挖路径、开挖深度、回填质量、电缆保护措施及电缆间最小净距是否满足设计要求及符合施工规范的有关规定。⑻ 管道内敷设电缆应检查管径、内壁质量、埋深、入孔井设置等是否符合设计规定及规范要求。⑼ 接地应良好。⑽ 直埋电缆路径标志应与实际路径相符，路径标志应清晰、牢固、间距适当。3、照明：⑴ 检查所有零部件的出厂合格证是否齐全，材质、尺寸是否符合设计要求。采用的电器产品是否符合国家标准的产品，零部件应配套。⑵ 检查灯杆所使用的金属材料的材质检验报告单，检查金属构件材料的抗拉强度、屈服强度、抗冲出强度、延伸率和硫、磷含量的合格证，以及含碳量和冷弯试验合格证等是否齐全，并符合国家标准的道路照明工程2 汕头市城市建设监理公司工程监理实施细则规定。认为有必要时，有特殊要求的材料进行复验及补项检验。⑶ 检查焊接材料的合格证明文件，检查出厂时对焊缝探伤的合格率是否大于 95%以上，并对杆件及其焊缝作外观检查。焊缝尺寸必须符合设计要求，焊缝金属表面的焊棱均匀，不得有影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无折皱和中断等缺陷。焊缝区咬肉不允许有深度超过 0.5㎜，累计总长度不得超过焊缝总长的 10%。焊缝宽度小于 20㎜，焊角高度为 1.5～2.5㎜。角焊缝尺寸应为 6～8㎜，焊角尺寸不允许小于设计尺寸。圆梢杆的拼接处灯杆内短衬套的长度应不小于 300㎜，壁厚应不小于 6㎜。多边形灯杆插接处内插管外侧焊缝是否已铲平磨光。⑷ 检查升降式高杆照明装置的升降系统出厂前的可靠性试验文件是否齐全，是否符合设计文件及有关标准的规定。⑸ 检查生产厂商提供的灯杆结构强度计算书是否符合设计文件中规定的设计条件。⑹ 检查照明装置的各加工部件是否按设计要求作了防腐处理，并具有出厂质检证书。⑺ 灯杆直线度和圆度各项尺寸误差和形位误差的检验，采用直尺、卡尺、水平仪等，按设计图纸、技术规范及相应的国家行业标准有关要求进行检验，合格后方能使用。⑻ 检查灯具及其配套的电光源、附件、避雷针等的规格、型号是否符合设计规定。⑼ 检查每个灯杆测量放线确定的平面位置是否符合设计图纸。检查基础开挖尺寸，并要求对高杆灯的基础土壤承载力提供试验报告，道路照明工程3 汕头市城市建设监理公司工程监理实施细则若不能满足设计要求，应及时通知业主、设计单位等及时处理。⑽ 对钢筋混凝土基础，应按有关钢筋混凝土质量要求进行全过程旁站监理，地脚螺栓的定位应满足垂直度及基...
