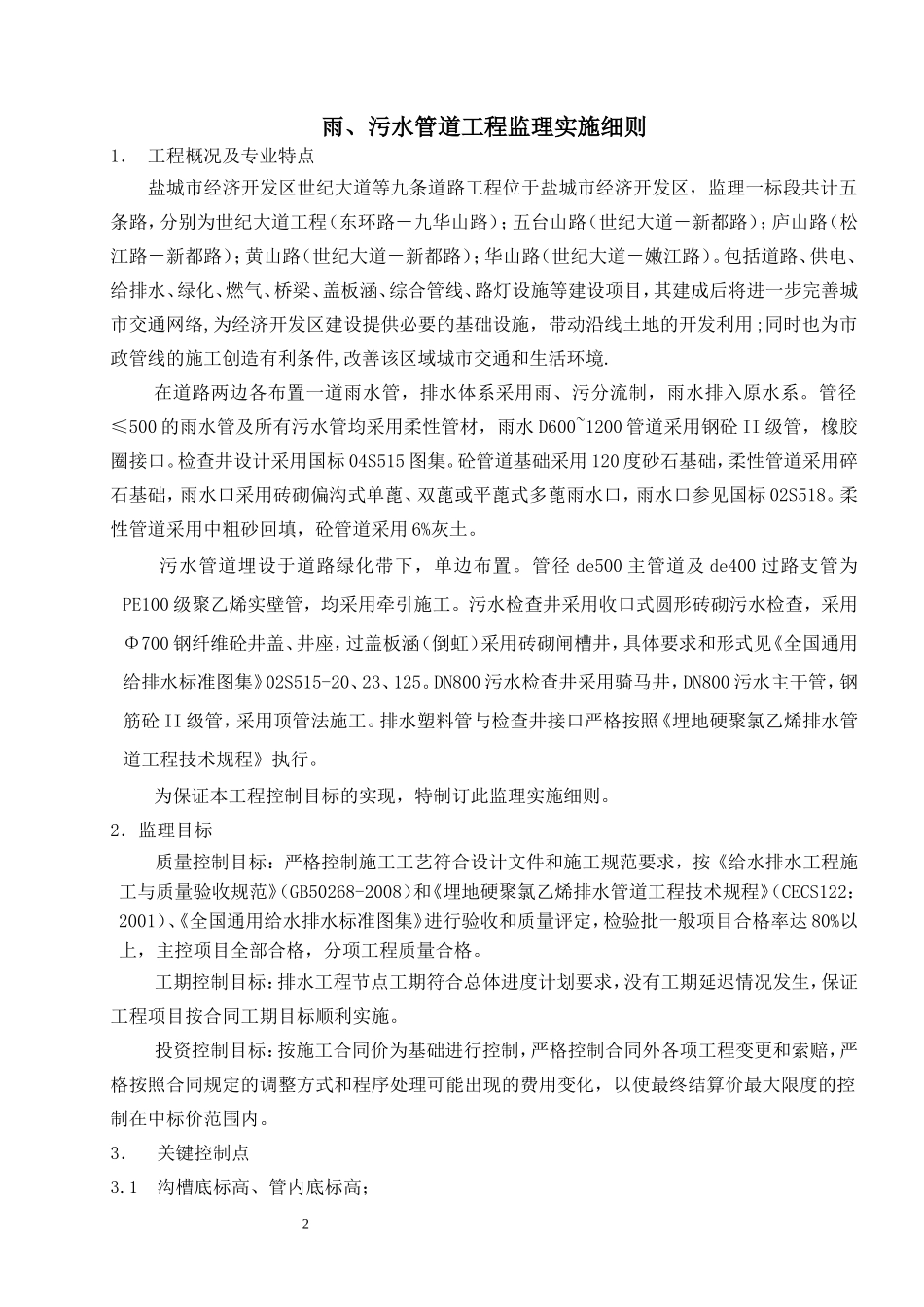

C13C13盐城市经济开发区东区市政九条道路工程 BT 项目 监理细则监理细则(雨、污水工程) 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施项目监理部（章）： 专业监理工程师： 总监理工程师： 日期： 江苏省建设厅建设监理处监制盐城经济开发区东区市政基础设施九条路道路工程 BT 项目 1 雨、污水管道工程监理实施细则1． 工程概况及专业特点盐城市经济开发区世纪大道等九条道路工程位于盐城市经济开发区，监理一标段共计五条路，分别为世纪大道工程（东环路－九华山路）；五台山路（世纪大道－新都路）；庐山路（松江路－新都路）；黄山路（世纪大道－新都路）；华山路（世纪大道－嫩江路）。包括道路、供电、给排水、绿化、燃气、桥梁、盖板涵、综合管线、路灯设施等建设项目，其建成后将进一步完善城市交通网络,为经济开发区建设提供必要的基础设施，带动沿线土地的开发利用;同时也为市政管线的施工创造有利条件,改善该区域城市交通和生活环境.在道路两边各布置一道雨水管，排水体系采用雨、污分流制，雨水排入原水系。管径≤500 的雨水管及所有污水管均采用柔性管材，雨水 D600~1200 管道采用钢砼 II 级管，橡胶圈接口。检查井设计采用国标 04S515 图集。砼管道基础采用 120 度砂石基础，柔性管道采用碎石基础，雨水口采用砖砌偏沟式单蓖、双蓖或平蓖式多蓖雨水口，雨水口参见国标 02S518。柔性管道采用中粗砂回填，砼管道采用 6%灰土。污水管道埋设于道路绿化带下，单边布置。管径 de500 主管道及 de400 过路支管为PE100 级聚乙烯实壁管，均采用牵引施工。污水检查井采用收口式圆形砖砌污水检查，采用Φ700 钢纤维砼井盖、井座，过盖板涵（倒虹）采用砖砌闸槽井，具体要求和形式见《全国通用给排水标准图集》02S515-20、23、125。DN800 污水检查井采用骑马井，DN800 污水主干管，钢筋砼 II 级管，采用顶管法施工。排水塑料管与检查井接口严格按照《埋地硬聚氯乙烯排水管道工程技术规程》执行。为保证本工程控制目标的实现，特制订此监理实施细则。2．监理目标质量控制目标：严格控制施工工艺符合设计文件和施工规范要求，按《给水排水工程施工与质量验收规范》（GB50268-2008）和《埋地硬聚氯乙烯排水管道工程技术规程》（CECS122：2001）、《全国通用给水排水标准图集》进行验收和质量评定，检验批一般项目合格率达 80%以上，主控项目全部合格，分项工程质量合格。工期控制目标：排水工程节点工期符合总体进度计划要求，没有工期延迟情况发生，保证工程项目按合同工期目标顺利实施。投资控制目标：按施工合同价为基础进行控制，严格控制合同外各项工程变更和索赔，严格按照合同规定的调整方式和程序处理可能出现的费用变化，以使最终结算价最大限度的控制在中标价范围内。3． 关键控制点3.1 沟槽底标高、管内底标高； 2 3.2 管道接口；3.3 管道回填；3.4 闭水试验。4.监理工作流程图(附图)5．施工质量控制要点㈠施工准备阶段1、 组织建立健全排水工程现场监理机构，明确监理人员分工；2、 召开排水工程监理交底会，明确监理程序和控制要点，解答施工单位提出的问题；3、 复核承包人导线碎步点和高程点测量成果，确保放样准确可靠；4、 审查承包商的施工组织设计及施工方案，并提出审查意见；5、 见证取样，做好各项标准试验工作。6、 审查承包商的开工前的各项准备工作；㈡雨污水管道施工监理要点2-1 原材料控制2-1-1 现场红砖、水泥、砂、石等材料的质量必须符合相关规范、标准的规定；2-1-2 管材、橡胶圈等材料规格应符合设计和招标文件准入厂家要求，具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期；2-1-3 管材要求外观一致，内壁光滑平整，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷；2-1-4 管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲变形出现，管材插口外径、承口内径及圆度必须符合产品标准的规定；2-1-5 管材耐压强度及环刚度、轴向顶力应满足设计要求；2-1-6 管道接口用橡胶圈的性能、尺寸应符合设计要求，外观...
