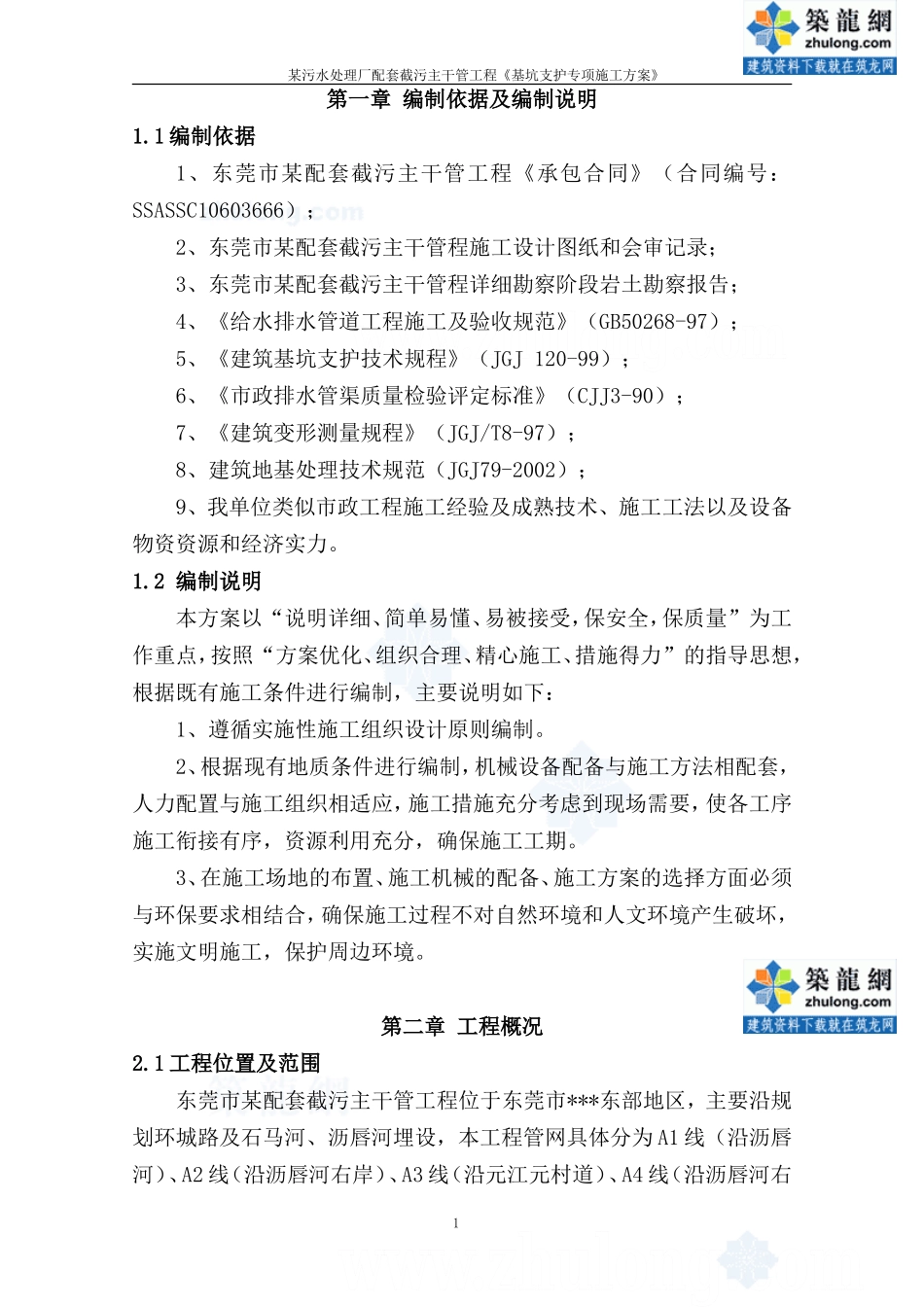

某污水处理厂配套截污主干管工程《基坑支护专项施工方案》第一章 编制依据及编制说明1.1 编制依据1、东莞市某配套截污主干管工程《承包合同》（合同编号：SSASSC10603666）；2、东莞市某配套截污主干管程施工设计图纸和会审记录； 3、东莞市某配套截污主干管程详细勘察阶段岩土勘察报告；4、《给水排水管道工程施工及验收规范》（GB50268-97）；5、《建筑基坑支护技术规程》（JGJ 120-99）；6、《市政排水管渠质量检验评定标准》（CJJ3-90）；7、《建筑变形测量规程》（JGJ/T8-97）；8、建筑地基处理技术规范（JGJ79-2002）；9、我单位类似市政工程施工经验及成熟技术、施工工法以及设备物资资源和经济实力。1.2 编制说明本方案以“说明详细、简单易懂、易被接受，保安全，保质量”为工作重点，按照“方案优化、组织合理、精心施工、措施得力”的指导思想，根据既有施工条件进行编制，主要说明如下：1、遵循实施性施工组织设计原则编制。2、根据现有地质条件进行编制，机械设备配备与施工方法相配套，人力配置与施工组织相适应，施工措施充分考虑到现场需要，使各工序施工衔接有序，资源利用充分，确保施工工期。3、在施工场地的布置、施工机械的配备、施工方案的选择方面必须与环保要求相结合，确保施工过程不对自然环境和人文环境产生破坏，实施文明施工，保护周边环境。第二章 工程概况2.1 工程位置及范围东莞市某配套截污主干管工程位于东莞市***东部地区，主要沿规划环城路及石马河、沥唇河埋设，本工程管网具体分为 A1 线（沿沥唇河）、A2 线（沿沥唇河右岸）、A3 线（沿元江元村道）、A4 线（沿沥唇河右1某污水处理厂配套截污主干管工程《基坑支护专项施工方案》岸）、A5 线（沿沥唇河）、A6 线（沿东平大道）、A7 线（沿沥唇河）、A8 线（沿规划环城路）、A9 线（沿沙湖口村村道）、A10 线（沿沥唇河）、A11 线（沿沥唇河）、B1 线（沿石马河）、B2 线（起点为东深路一排污口，经过一片荔枝林汇入 B1 线）、B3 线（此段为压力管道，沿常马路）、B4 线（沿规划环城路，汇入 A1 线）、B5 线（沿废弃东深明渠）及 B6 线（沿废弃东深明渠）。管网基本围绕常平镇区广梅汕铁路以东铺设，共设有 16 条污水管线，大体分两大块，一是沿沥唇河 A1 线，由 A2~A11 线支管汇成 A1，另一条是沿石马河 B1、B2 线、B3 线、B4 线、B5 线、B6 线，最终汇总成 A1 线，进入常平东部污水处理厂。根据污水主干管的设计，主干管管径为 450~2200mm，埋深最小为1.8m，最大为 9.13m，一般为 4~7m，埋深较大。主干管材料采用玻璃钢夹砂管，支管采用 HDPE 管，管道基础采用砂石基础。具体管网分布位置见下图。2某污水处理厂配套截污主干管工程《基坑支护专项施工方案》施工平面布置图2.2 深基坑施工范围本工程管道基坑施工含打钢板桩施工及大开挖施工、围堰施工等三种施工方法，范围见下表:管线部位施工方法长度(m)管道埋深（m）施工计划完成时间需用管径（mm)备注A1 线A1-3~A1-7钢板桩2653.77~3.851997.3DN1000 A2 线A2-1~A2-124002.05~3.111997.3DN400 A3 线A3-1~A3-198282.72~4.091997.12DN500、600 A5 线A5-1~61802.57~3.571997.5DN300 A6 线A6-2a~A6-147344.83~6.521997.8DN1100 A7 线A7-1~7、10~155403.88~5.311997.1DN500 A9 线A9-4~13、20~225501.64~3.181997.12DN600、800 B4 线B4-8~13、39~414173.6~7.231997.12DN1100、1200 小计3914 A1 线A1-11~A1-12大开挖65.53.5~4.871997.3DN1000 A1-13~A1-236171.67~4.641997.5DN1100 A1-31~A1-5012224.21~6.911997.5DN1100、1600 A1-54~57、59~62、63~667853.83~6.261997.6DN1600、2000 A1-71~75、83~污水处理厂8063.53~8.431997.12DN2000、2200 A2 线A2-12~30、32~33647.41.23~3.891997.6DN400 A4 线A4-1~A4-216301.14~4.231997.4DN400 A7 线A7-7~10、16~24、25~26、28~307552.4~7.161997.8DN600、800 A8 线A8-1~12、16~26、29~338750.68~5.181997.12DN400 A9 线A9-22~23304.82~5.231997.12DN800 3某污水处理厂配套截污主干管工程《基坑支护专项施工方案》A10...
