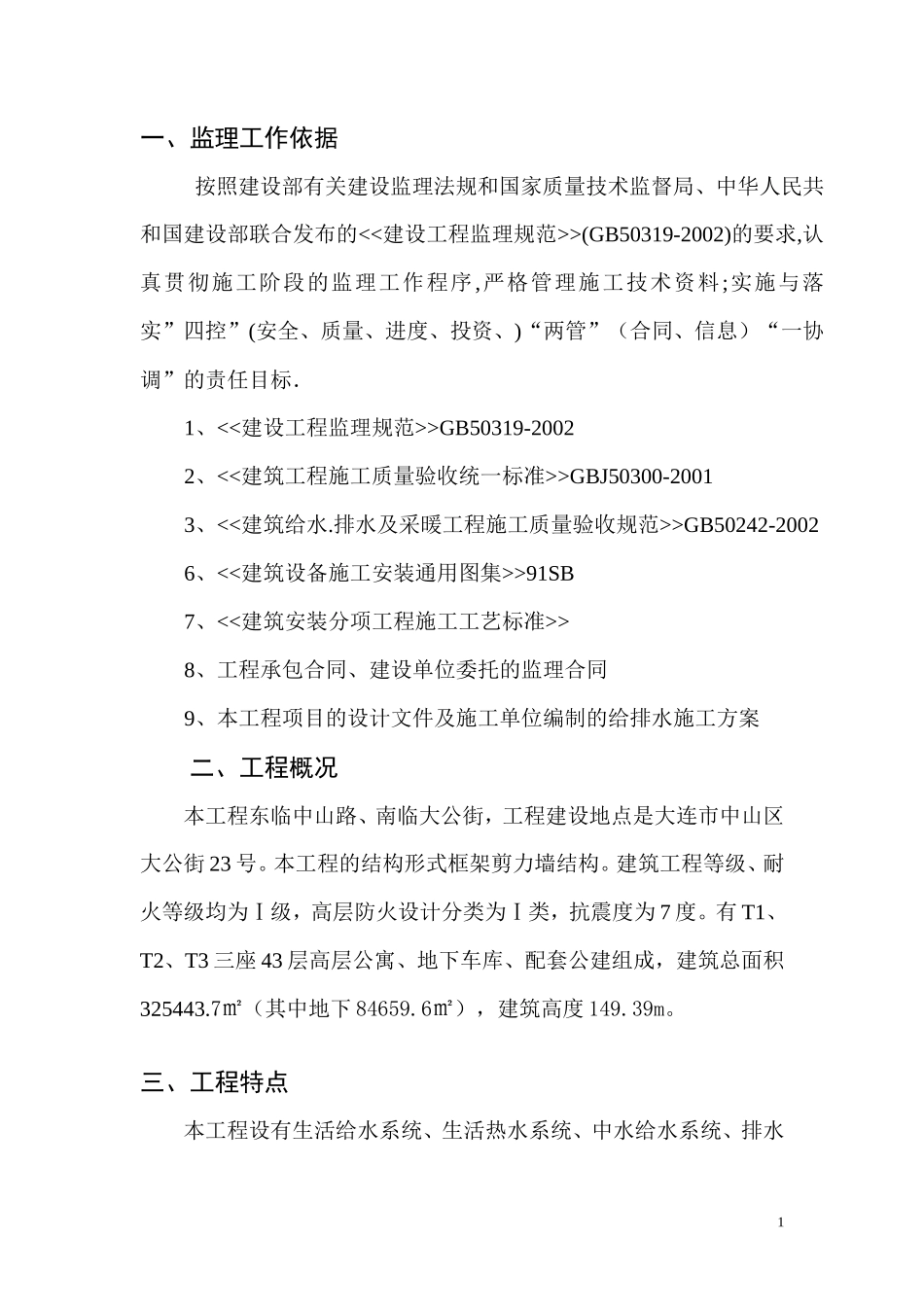

一、监理工作依据按照建设部有关建设监理法规和国家质量技术监督局、中华人民共和国建设部联合发布的<<建设工程监理规范>>(GB50319-2002)的要求,认真贯彻施工阶段的监理工作程序,严格管理施工技术资料;实施与落实”四控”(安全、质量、进度、投资、)“两管”（合同、信息）“一协调”的责任目标．1、<<建设工程监理规范>>GB50319-20022、<<建筑工程施工质量验收统一标准>>GBJ50300-20013、<<建筑给水.排水及采暖工程施工质量验收规范>>GB50242-20026、<<建筑设备施工安装通用图集>>91SB7、<<建筑安装分项工程施工工艺标准>>8、工程承包合同、建设单位委托的监理合同9、本工程项目的设计文件及施工单位编制的给排水施工方案二、工程概况 本工程东临中山路、南临大公街，工程建设地点是大连市中山区大公街 23 号。本工程的结构形式框架剪力墙结构。建筑工程等级、耐火等级均为Ⅰ级，高层防火设计分类为Ⅰ类，抗震度为 7 度。有 T1、T2、T3 三座 43 层高层公寓、地下车库、配套公建组成，建筑总面积325443.7㎡（其中地下 84659.6㎡），建筑高度 149.39m。 三、工程特点本工程设有生活给水系统、生活热水系统、中水给水系统、排水1系统、消火栓给水系统、自动喷淋灭火系统、气体灭火系统及灭火器。（一）生活给水系统室内生活给水系统采用分区供水方式，一层和地下室由市政给水管直接供给，地上 2~22 层采用水箱调速泵组增压供水，23~42 层采用高位水箱调节的给水系统，叠压供水。水泵采用双回路供电。最不利点压力不小于 0.15 MPa。二层以上给水系统共分六个区，采用上行下给式供水方式。2~8 层、9~15 层、16~22 层、23~29 层、30~36 层、37~42层分别为一个区；给水泵房位于地下一层。（二）生活热水系统公寓生活热水采用集中供应方式，热源按市政热源考虑，在过渡季节市政检修期间之热源与后期建设共同考虑。在两个设备层设汽水换热器。总耗热量 4800KW/h。热水的供回水温度为 60℃/55℃。每户设水表计量。在办公区域等公共卫生间采用电热水器，分别独立处理，不设置集中热水供应系统。健身房设置集中热水供应系统，耗热量280KW/h。在地下一层设汽水换热器。（三）中水给水系统中水给水泵房位于地下五层，设一组变频调速供水装置，三台水泵（两用一备）。水泵采用双回路供电。供给一层和地下室。本工程日用水量为 47m³/d，（四）排水系统污水量：本工程最高日污水量约为 1230m3/d。 系统形式：本工程采用污、废水分流制排水系统，公寓设置专用通2气立管，地上采用重力流排出（公寓底部五层卫生间单独排出）；地下室采用压力流排出，各集水池内均设二台潜污泵的运行由集水池液位自动控制。（五）消火栓系统 （1）建筑物消火栓灭火设一个系统，在消防泵房内设室内消火栓泵两台（一用一备），每台消火栓泵设单独吸水管，消火栓泵两根出水管与消火栓管网连接。每栋公寓高低区在室外各设三组墙壁式水泵接合器。采用减压阀分区, 分两个区十七层以下为低区，十八层以上为高区。 （2）室内消火栓的布置，按有两支水枪的充实水柱同时到达室内任何部位设，室内消火栓规格为：SN65，水枪喷口直径 19mm，衬水带长为 25m，箱内设置消火栓启动按钮。地下六~十一层、十八~三十七层采用减压稳压消火栓。消防卷盘的布置，按一股水流到达室内地面任何部位设置，室内消防卷盘栓口直径 25mm，水枪喷口直径 6mm，衬水带长为 25m，内径 19mm。 （3）在屋顶水箱间内，消火栓系统设稳压罐一个，稳压泵两台（一用一备）。保证顶层消火栓充实水柱不小于 13m。（六）自动喷水灭火系统（1）会所、公寓为中危险级Ⅰ级，喷水强度 6L/min.m²，作用面积160m²，商场、车库为中危险级Ⅱ级，喷水强度 8L/min.m2，作用面积160m2。车库部分采用湿式自动喷水---泡沫联用系统。地下二层共设四个报警阀室，分别设置 1.0m 泡沫液储罐.。3（2）建筑物自动喷水灭火设一个系统，在消防泵房内设加压泵两台（一用一备），每台水泵设单独吸水管，水泵两根出水管与环管连接。采用减压阀分区，分两个区，十五层以下为低区，十六层以上为高区。每栋高低区各设两组墙壁式水泵接合器，接在报...
