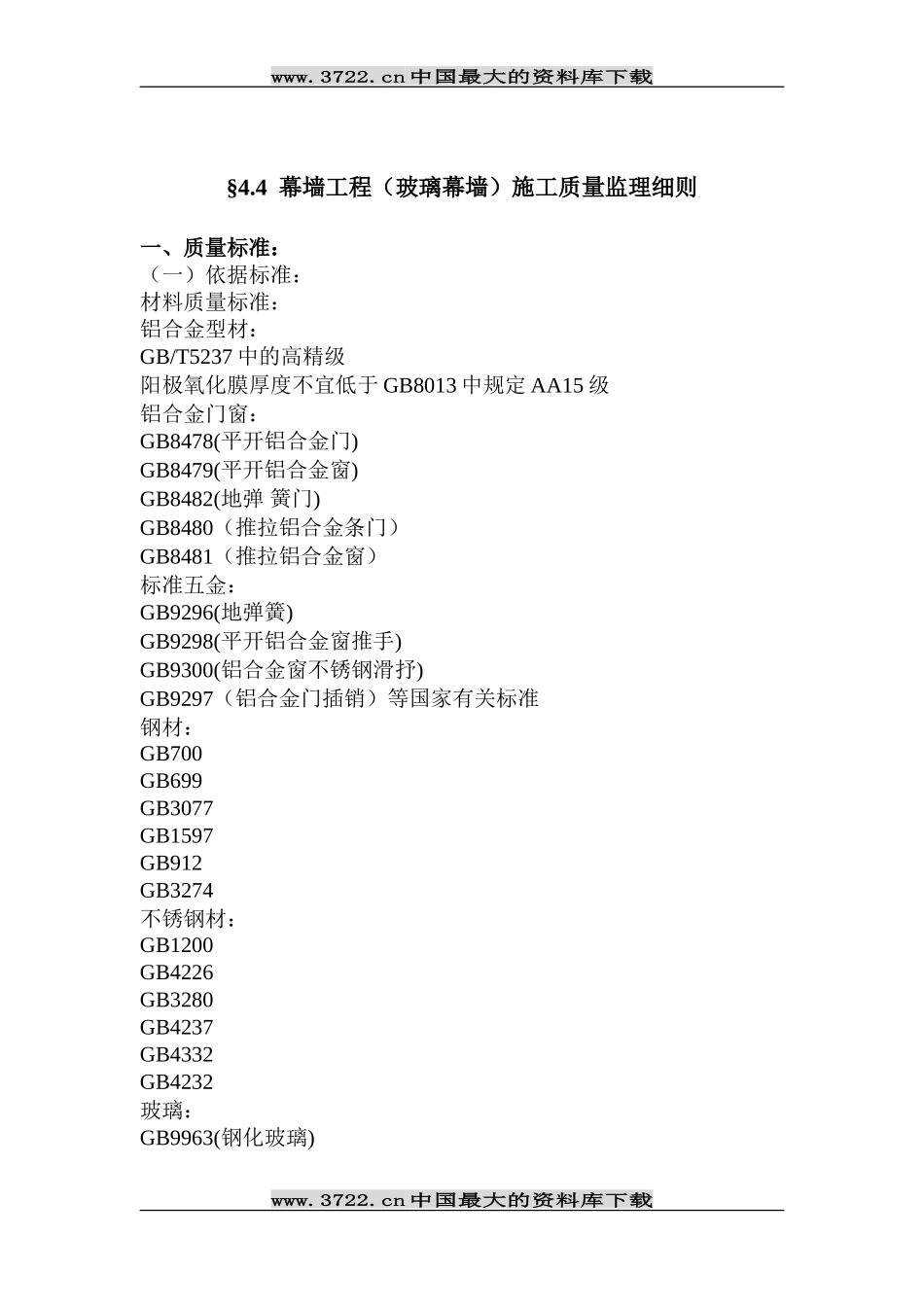

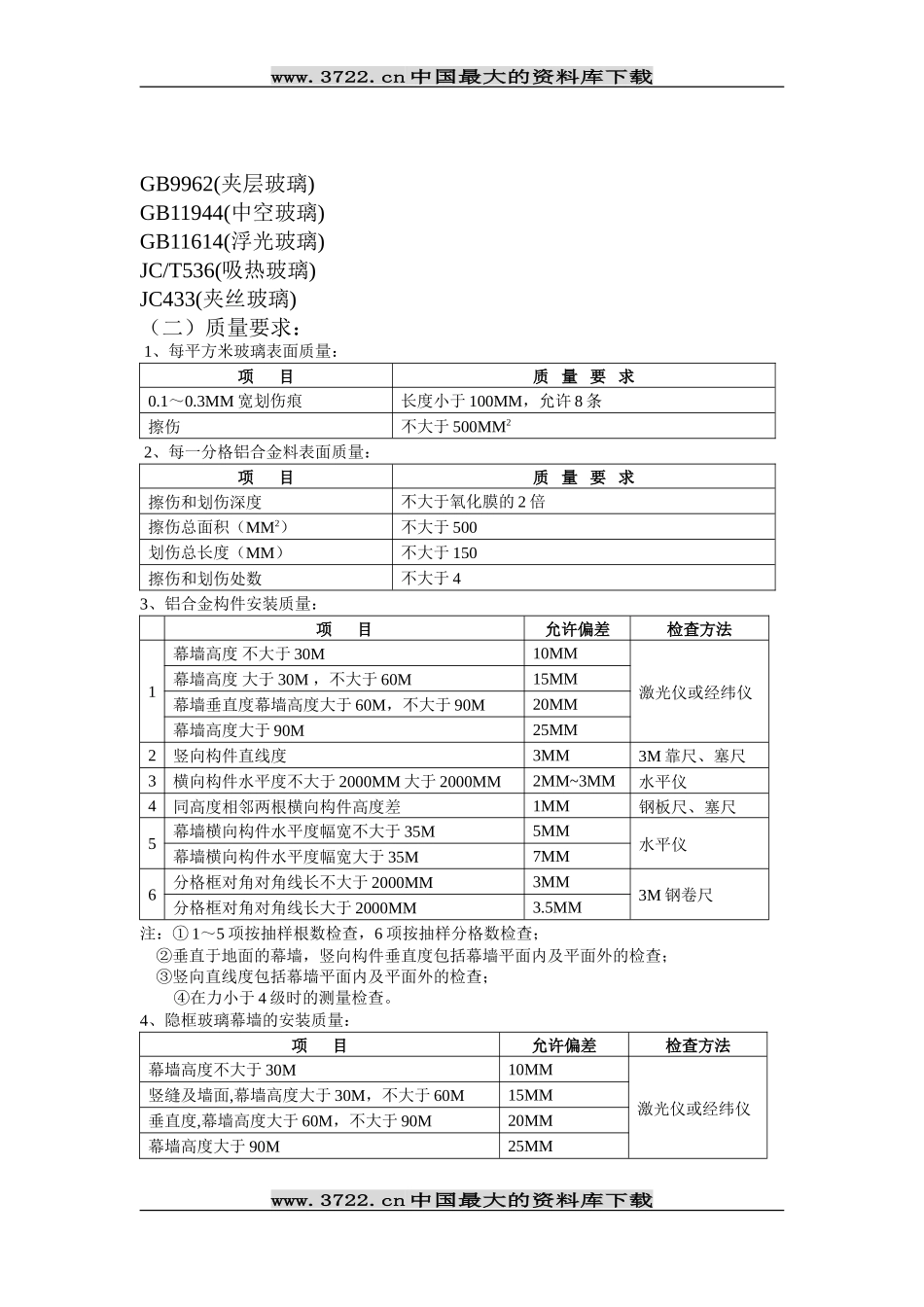

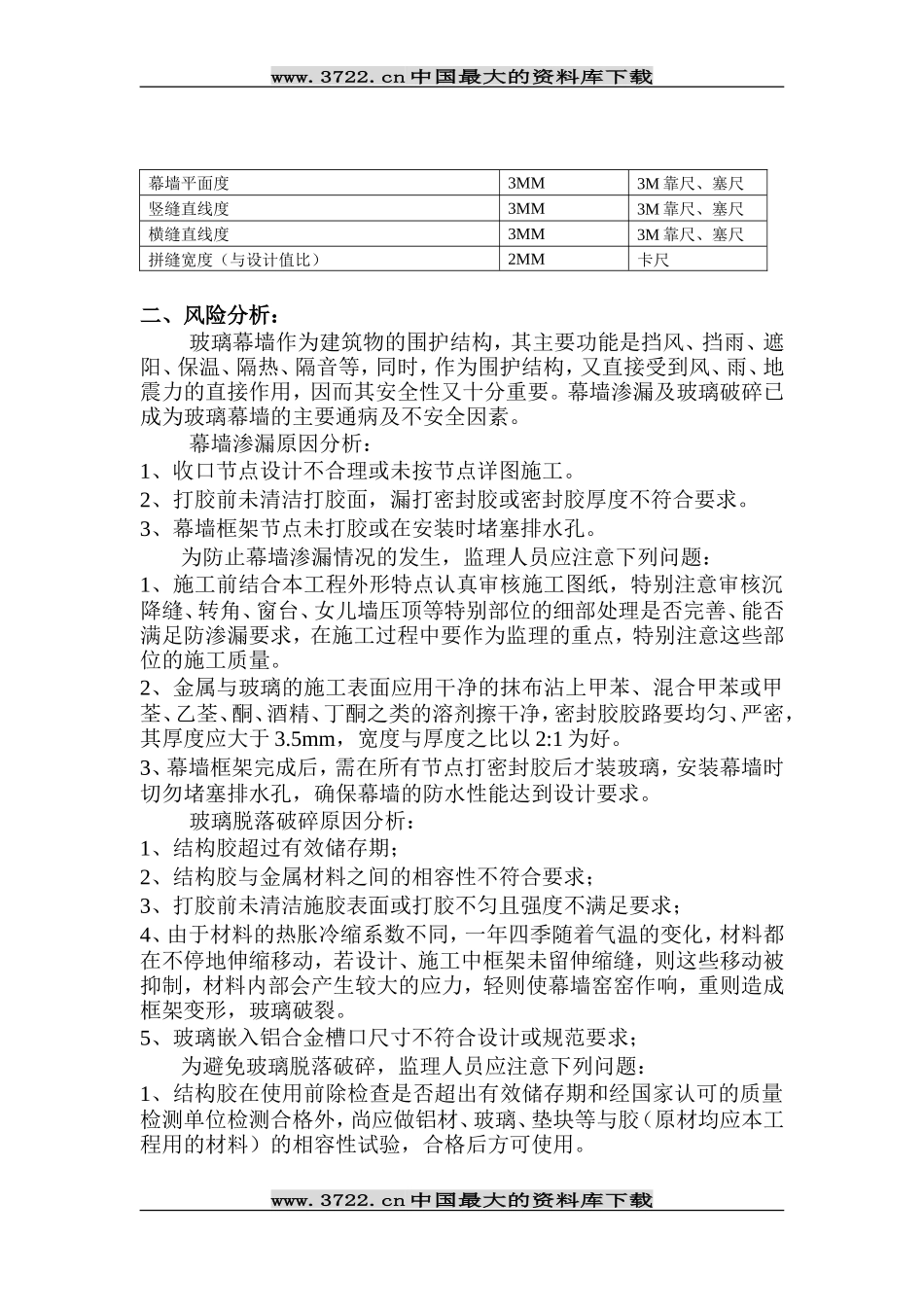

www.3722.cn 中国最大的资料库下载§4.4 幕墙工程（玻璃幕墙）施工质量监理细则一、质量标准：（一）依据标准：材料质量标准：铝合金型材：GB/T5237 中的高精级阳极氧化膜厚度不宜低于 GB8013 中规定 AA15 级铝合金门窗：GB8478(平开铝合金门)GB8479(平开铝合金窗)GB8482(地弹 簧门)GB8480（推拉铝合金条门）GB8481（推拉铝合金窗）标准五金： GB9296(地弹簧)GB9298(平开铝合金窗推手)GB9300(铝合金窗不锈钢滑抒)GB9297（铝合金门插销）等国家有关标准钢材：GB700GB699GB3077GB1597GB912GB3274不锈钢材：GB1200GB4226GB3280GB4237GB4332GB4232玻璃： GB9963(钢化玻璃)www.3722.cn 中国最大的资料库下载www.3722.cn 中国最大的资料库下载GB9962(夹层玻璃)GB11944(中空玻璃) GB11614(浮光玻璃)JC/T536(吸热玻璃)JC433(夹丝玻璃)（二）质量要求： 1、每平方米玻璃表面质量：项 目质 量 要 求0.1～0.3MM 宽划伤痕长度小于 100MM，允许 8 条擦伤不大于 500MM2 2、每一分格铝合金料表面质量：项 目质 量 要 求擦伤和划伤深度不大于氧化膜的 2 倍擦伤总面积（MM2）不大于 500划伤总长度（MM）不大于 150擦伤和划伤处数不大于 43、铝合金构件安装质量：项 目允许偏差检查方法1幕墙高度 不大于 30M10MM激光仪或经纬仪幕墙高度 大于 30M ，不大于 60M15MM幕墙垂直度幕墙高度大于 60M，不大于 90M20MM幕墙高度大于 90M25MM2竖向构件直线度3MM3M 靠尺、塞尺3横向构件水平度不大于 2000MM 大于 2000MM2MM~3MM水平仪4同高度相邻两根横向构件高度差1MM钢板尺、塞尺5幕墙横向构件水平度幅宽不大于 35M5MM水平仪幕墙横向构件水平度幅宽大于 35M7MM6分格框对角对角线长不大于 2000MM3MM3M 钢卷尺分格框对角对角线长大于 2000MM3.5MM注：① 1～5 项按抽样根数检查，6 项按抽样分格数检查； ②垂直于地面的幕墙，竖向构件垂直度包括幕墙平面内及平面外的检查； ③竖向直线度包括幕墙平面内及平面外的检查；④在力小于 4 级时的测量检查。4、隐框玻璃幕墙的安装质量：项 目允许偏差检查方法幕墙高度不大于 30M10MM激光仪或经纬仪竖缝及墙面,幕墙高度大于 30M，不大于 60M15MM垂直度,幕墙高度大于 60M，不大于 90M20MM幕墙高度大于 90M25MMwww.3722.cn 中国最大的资料库下载www.3722.cn 中国最大的资料库下载幕墙平面度3MM3M 靠尺、塞尺竖缝直线度3MM3M 靠尺、塞尺横缝直线度3MM3M 靠尺、塞尺拼缝宽度（与设计值比）2MM卡尺二、风险分析：玻璃幕墙作为建筑物的围护结构，其主要功能是挡风、挡雨、遮阳、保温、隔热、隔音等，同时，作为围护结构，又直接受到风、雨、地震力的直接作用，因而其安全性又十分重要。幕墙渗漏及玻璃破碎已成为玻璃幕墙的主要通病及不安全因素。幕墙渗漏原因分析：1、收口节点设计不合理或未按节点详图施工。2、打胶前未清洁打胶面，漏打密封胶或密封胶厚度不符合要求。3、幕墙框架节点未打胶或在安装时堵塞排水孔。为防止幕墙渗漏情况的发生，监理人员应注意下列问题：1、施工前结合本工程外形特点认真审核施工图纸，特别注意审核沉降缝、转角、窗台、女儿墙压顶等特别部位的细部处理是否完善、能否满足防渗漏要求，在施工过程中要作为监理的重点，特别注意这些部位的施工质量。2、金属与玻璃的施工表面应用干净的抹布沾上甲苯、混合甲苯或甲荃、乙荃、酮、酒精、丁酮之类的溶剂擦干净，密封胶胶路要均匀、严密，其厚度应大于 3.5mm，宽度与厚度之比以 2:1 为好。3、幕墙框架完成后，需在所有节点打密封胶后才装玻璃，安装幕墙时切勿堵塞排水孔，确保幕墙的防水性能达到设计要求。玻璃脱落破碎原因分析：1、结构胶超过有效储存期；2、结构胶与金属材料之间的相容性不符合要求；3、打胶前未清洁施胶表面或打胶不匀且强度不满足要求；4、由于材料的热胀冷缩系数不同，一年四季随着气温的变化，材料都在不停地伸缩移动，若设计、施工中框架未留伸缩缝，则这些移动被抑制，材料内部会产生较大的应力，轻则使幕墙窑窑作响，重则造成框架变形，玻璃破裂。5、玻璃嵌入铝合金槽口尺寸不符合设计或规范要求；...
