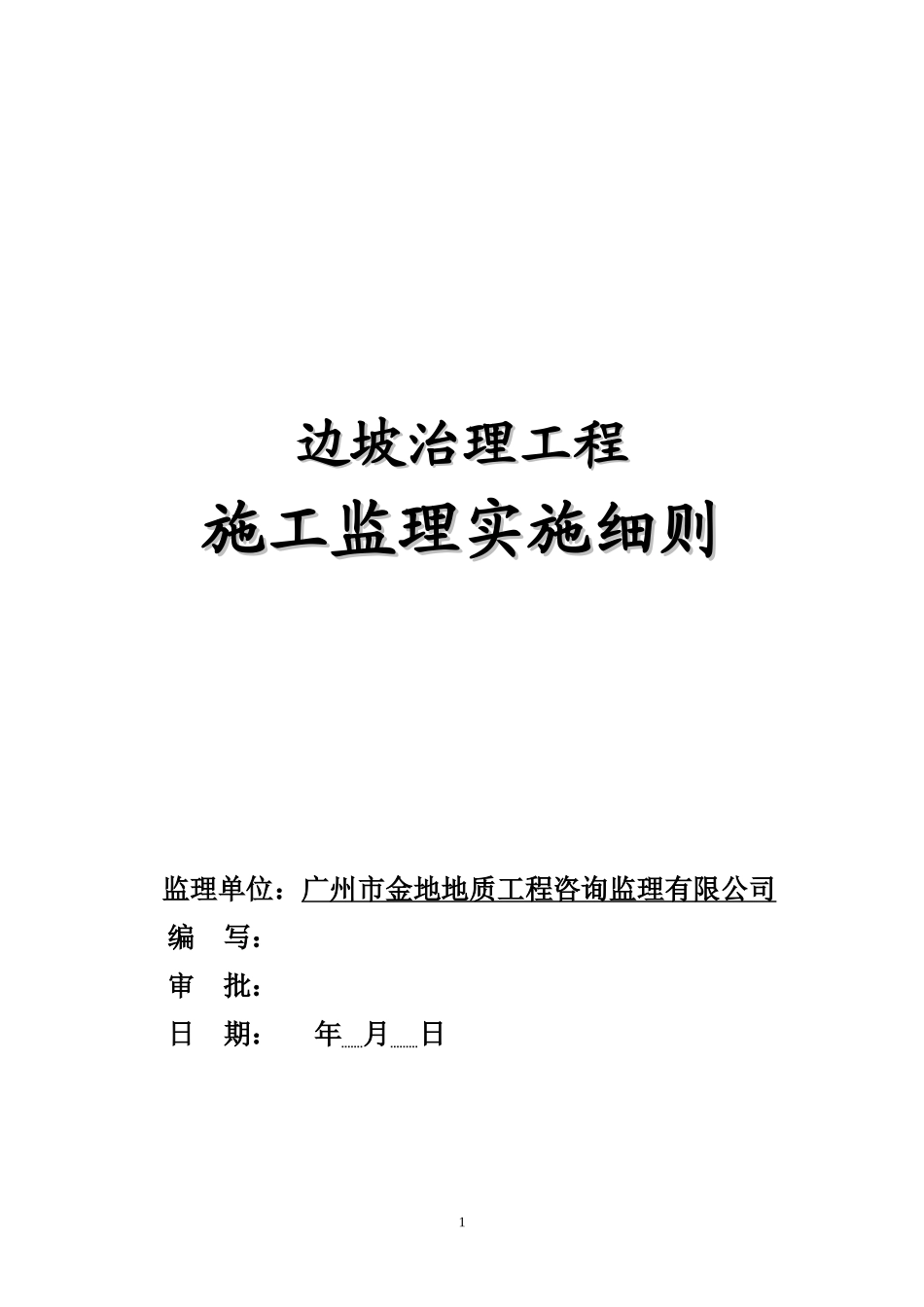

边坡治理工程边坡治理工程施工监理实施细则施工监理实施细则 监理单位：广州市金地地质工程咨询监理有限公司编 写： 审 批： 日 期： 年 月 日1一、编制依据 1、《 边坡治理工程施工图设计》；2、《 》建设工程委托监理合同；3、《 》施工合同；4、《 》监理规划；5、建设部颁发的《建设工程监理规范》；6、建设工程及边坡工程有关的施工规程、质量标准和质量验收规范。二、本工程概况及专业特点1、工程名称： 边坡治理工程2、建设单位： 3、工程地点： 4、边坡情况简述：佛山市顺德区天马岗为平原残丘，岗岭最大高程 38.1 米，最低高程 9.2 米，因修建体育运动场形成岩质高边坡，使得体育运动场存在安全隐患。2006 年 6 月，因强降雨，该边坡发生了山体崩滑，导致运动场西南侧约 20 米长的挡土墙倒塌。根据对崩滑体的工程勘察报告，崩滑体纵向长 30 米，前缘宽 20 米，后缘宽 10 米，最大厚度 3 米，平均厚度2约 2 米，体积约 900 立方米。崩滑体摧毁体育运动场挡土墙约 20 米，崩滑体两侧约 20～25 米严重变形，直接威胁运动场跑道和看台的安全。5、治理工程设计简述工程治理方案为削坡＋格构锚杆＋植被护坡方案，包括以下内容：（1）设计削坡后坡比为 1：1。削除坡顶强风化碎裂岩体，防止坡顶风化岩体崩塌掉块；（2）坡面采用格构锚杆护坡，格构嵌入基岩 150mm，外露 250mm，格构内设置土工格室进行植被绿化；（3）坡脚设置挡土墙；（4）在整个高切坡后缘、坡脚设置地表截、排水系统。三、施工监理实施细则（一）测量放线1、审查施工单位的测量放线方案的合理性，提出审查意见；2、检查施工单位的测量仪器，必须要有符合资质的计量仪器检验单位的精度标定合格证明，并在有效期内，方可准予使用；3、检查测量控制点的设立是否牢靠，有否可靠的保护措施，防止施工过程中受破坏或变动，影响测量成果的准确性；4、在施工单位放线过程中，对测量方法、测量数据进行现场随机抽查并作纪录，促进施工单位保证测量数据的准确性；35、削坡前，要求施工单位对原有坡面测设：坡顶边缘线及坡脚基线。并对施工单位提交的上述测量成果进行书面检查，其测点布置位置、间距和测设精度符合设计要求时，予以签认。（二）土石方削坡1、督促检查施工单位根据设计图纸的刷坡坡率要求进行削坡施工，完成后再测量相应数据，现场监理应对其测量成果进行检查和复核，审核无误后按此计算实际完成工作量。2、督促施工单位遵循自上到下，分级开挖的程序进行施工，避免一挖到底的错误做法，以确保边坡和人员的安全。3、检查施工单位开挖放线、坡面平台宽度、坡面放坡坡率等应符合优化设计要求。（三）工程材料质量控制1、要求施工单位在水泥、钢筋、外加剂、砂、碎石、块石石料、土工格室材料等订购前填写工程材料订购报审表，并附上材料生产厂家（供应商）对该批材料的质量检验报告和出厂合格证供监理审查。经审查，材料的型号、规格、质量、性能符合设计要求，监理批准方可准予采购；42、要求施工方在工程材料进场时，填写工程材料、构配件、设备进场报审表，并附上该批进场材料的质量证明材料、出仓单及合格证，供监理检查核对符合要求并由监理签认方准进场；3、工程材料进场后在现场监理员见证按不同规格和批号分别进行有见证抽样送检并由监理员填写见证记录，试验结果证明材料质量符合设计要求，方可准予使用。本工程需要试验的项目有：水泥常规物理性能试验（包括：锚杆灌浆、格构混凝土用水泥、块石砌筑砂浆用水泥）；碎石物理性能检验（格构混凝土用碎石）；砂物理性能检验（包括锚杆灌浆砂浆、砌筑砂浆等用砂）；不同规格钢筋的拉伸及冷弯试验（包括锚杆杆体钢筋、格构钢筋的不同规格）；钢筋焊接接头试验（包括需要焊接的锚杆杆体和格构用钢筋）；（四）锚杆施工1、要求施工单位委托有资质的实验室做好注浆体砂浆配合比试5验，要求固结体强度为 M30。2、监督见证锚杆施工施工前的锚杆基本试验，即按设计要求施工三根锚杆，并进行抗拔力试验，以确定能否达到设计要求，并将试验结果提供设计单位，对施工图设计的锚杆参数进行修正。3、对成锚施工过程各...
