泵站沉井施工-文库--监理实施细则

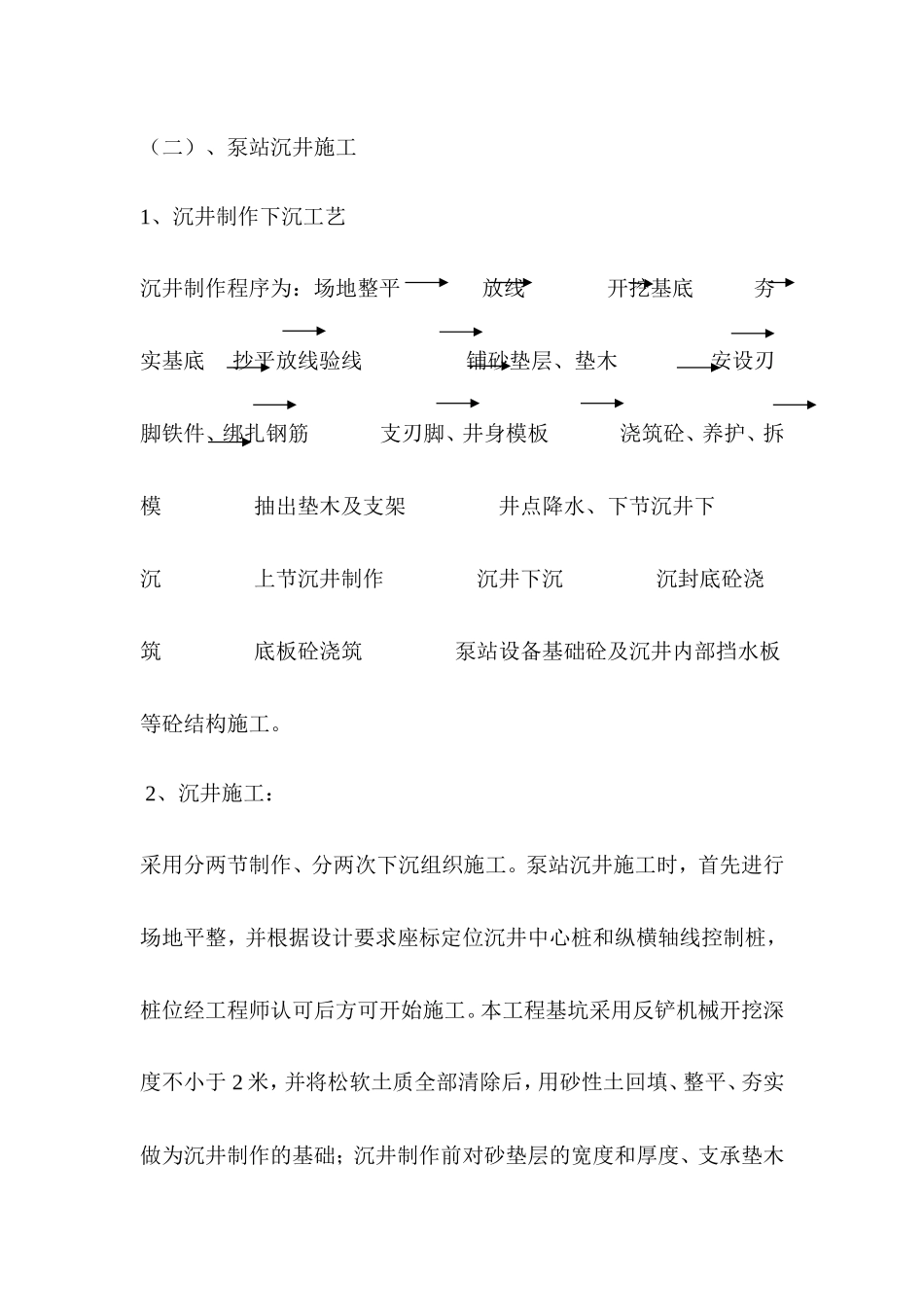

（二）、泵站沉井施工1、沉井制作下沉工艺沉井制作程序为：场地整平 放线 开挖基底 夯实基底 抄平放线验线 铺砂垫层、垫木 安设刃脚铁件、绑扎钢筋 支刃脚、井身模板 浇筑砼、养护、拆模 抽出垫木及支架 井点降水、下节沉井下沉 上节沉井制作 沉井下沉 沉封底砼浇筑 底板砼浇筑 泵站设备基础砼及沉井内部挡水板等砼结构施工。 2、沉井施工：采用分两节制作、分两次下沉组织施工。泵站沉井施工时，首先进行场地平整，并根据设计要求座标定位沉井中心桩和纵横轴线控制桩，桩位经工程师认可后方可开始施工。本工程基坑采用反铲机械开挖深度不小于 2 米，并将松软土质全部清除后，用砂性土回填、整平、夯实做为沉井制作的基础；沉井制作前对砂垫层的宽度和厚度、支承垫木的数量和布置进行设计、计算，并报工程师批准后实施。为确保沉井制作及下沉时的稳定，结合本工程的地质情况，泵站沉井分两节制作，分两次下沉。沉井接高时用测量仪器进行控制，以确保上下两节沉井的中轴线重合，沉井接高施工缝应将既有砼表面清凿、清洗干净；砼浇筑前，先安放止水条、铺筑一层与砼同标号的无碎石的砂浆再进行上层砼的浇筑。模板采用组合钢模与木模结合，并符合有关规范要求；砼浇筑前，应按规定认真检查核对有关钢筋、模板、预留洞、预埋件的位置和尺寸确保无误；每道工序结束后及时通知工程师作隐蔽工程验收，经验收合格后，方可进行下道工序的施工。施工缝止水和对拉螺栓止水应严格按照上海市《市政工程施工和验收技术规程》要求施工。施工缝应凿除全部表面浮浆层，露出骨料，并清洗干净。对拉螺栓中间加焊钢板止水片，止水片尺寸不小于 3*50*50。止水片与螺栓杆的焊接为周边焊，焊缝应饱满，要逐根检查焊接质量，并经工程师检查合格后方可进行下道工序施工。沉井制作时，其框架梁与沉井一起制作。沉井下沉采用喷射井点降水排水下沉。分节下沉时，应对沉井结构、降水井点量及地基承载力进行检算。井点降水、挖土、采用的减摩措施必须严格上海市《市政工程施工和验收技术规程》规定执行。下沉前，必须作好监测准备工作，专人负责用仪器在下沉过程中进行监测，应做到勤测勤纠；刃脚标高每班至少测量一次，轴线位移 2 天测一次，当沉井每次下沉稳定后应进行高差和中心位移测量。沉井初沉阶段每2h 至少测量一次，必要时，连续观测，及时纠偏；终沉阶段每小时至少测量一次。当沉井下沉接近设计标高时应加强观测。所有测量资料必须纪录完整报工程师获知。当沉井偏斜达到允许值的 1/4 时就要纠偏；当沉井偏斜过大时应通知工程师并提出具体的纠偏措施。下沉过程中设临时观测点随时密切注意周围构筑物和地下管线的位移情况；一旦发现险情应立即停止施工，并采取紧急措施保护或加固措施防止险情发展，然后采取进一步措施。当沉井下沉到设计标高时，并在 8h 内自沉累计不大于 10mm 时方可进行封底。沉井土封底并必须在每个井格底部中央设置至少一个集水井，以减小底板压力。封底时，应先将刃脚浮泥清除干净。此时井内水位必须低于垫层以下 50cm。底板砼浇筑前，充分做好砼供应的准备，确保底板砼浇筑连续一次完成。 当沉井底板封底完成后，及时进行井内挡水板及泵站设备基础等施工。并按由下至上的顺序进行泵站内的进水闸门井、管道、泵房、设备安装及道路、围墙等项工程的施工。 外环线管道：开槽埋管工艺流程：管道放样→开挖与支护→管道基础→管道铺设→管道接口→窨井→磅水试验→管道坞膀及覆土。管道放样：首先根据管道中心控制桩和沟槽宽度放出沟槽开挖边线，然后设置高程样板以测定和控制管道标高。高程样板必须复核后方可使用，并在挖至底层土、做基础、排管等施工过程中要经常复核，发现偏差要及时纠正，放样复核的原始记录必须妥善保存，以备查考。开挖与支护：采用挖掘机开挖，当埋深小于 6 米时，用钢板桩支护、撑拆列板支撑，大于 6 米时，用拉森钢板桩支护。挖土前，提前打设井点降水，在地下水位稳定在槽底以下 0.5 米时方可开挖。挖土后及时支撑，以防止槽壁失稳而导致沟槽坍塌。槽边堆土高度与离沟槽边的距离不得违反《市政工程施工及验收技术规程...
