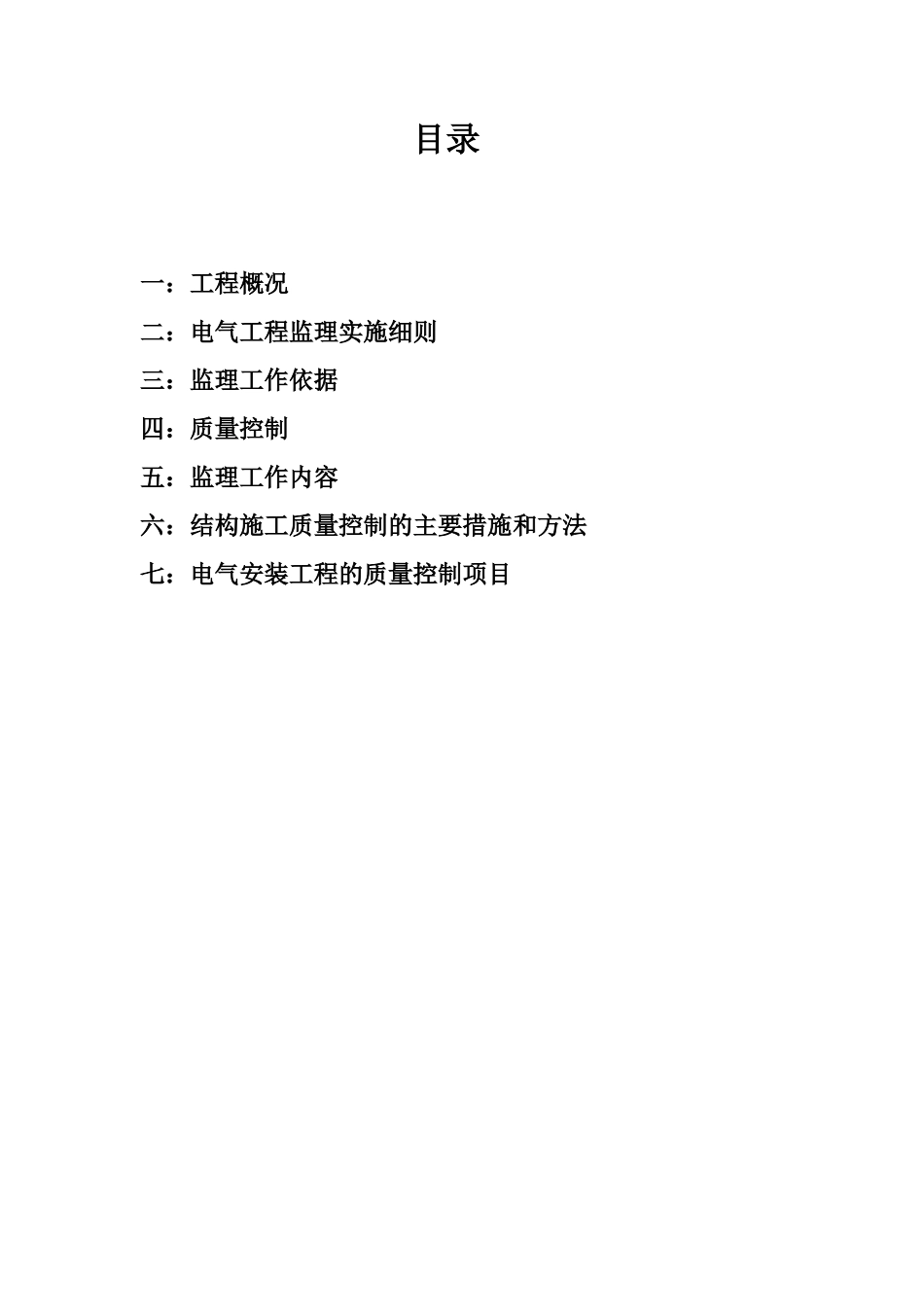

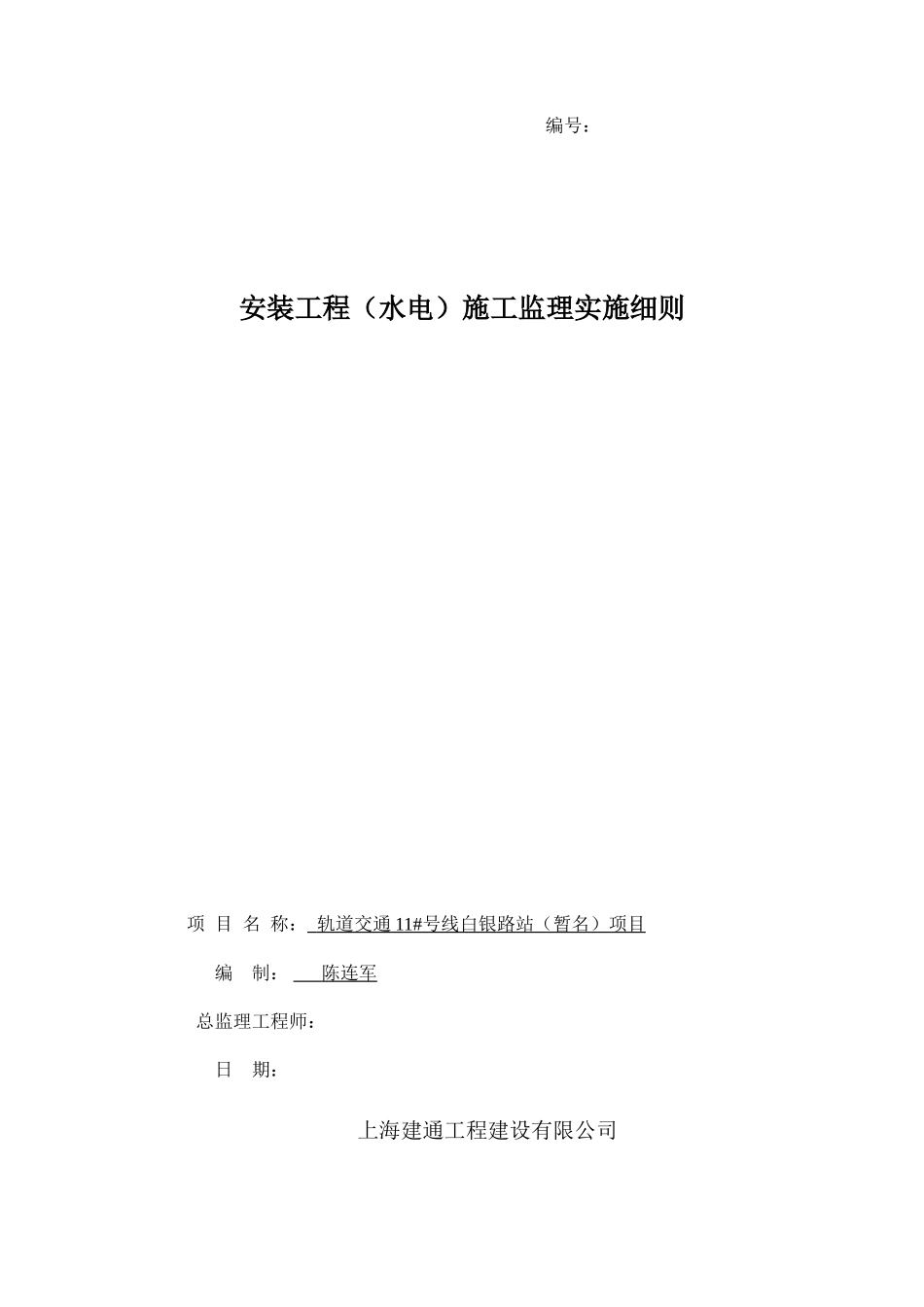

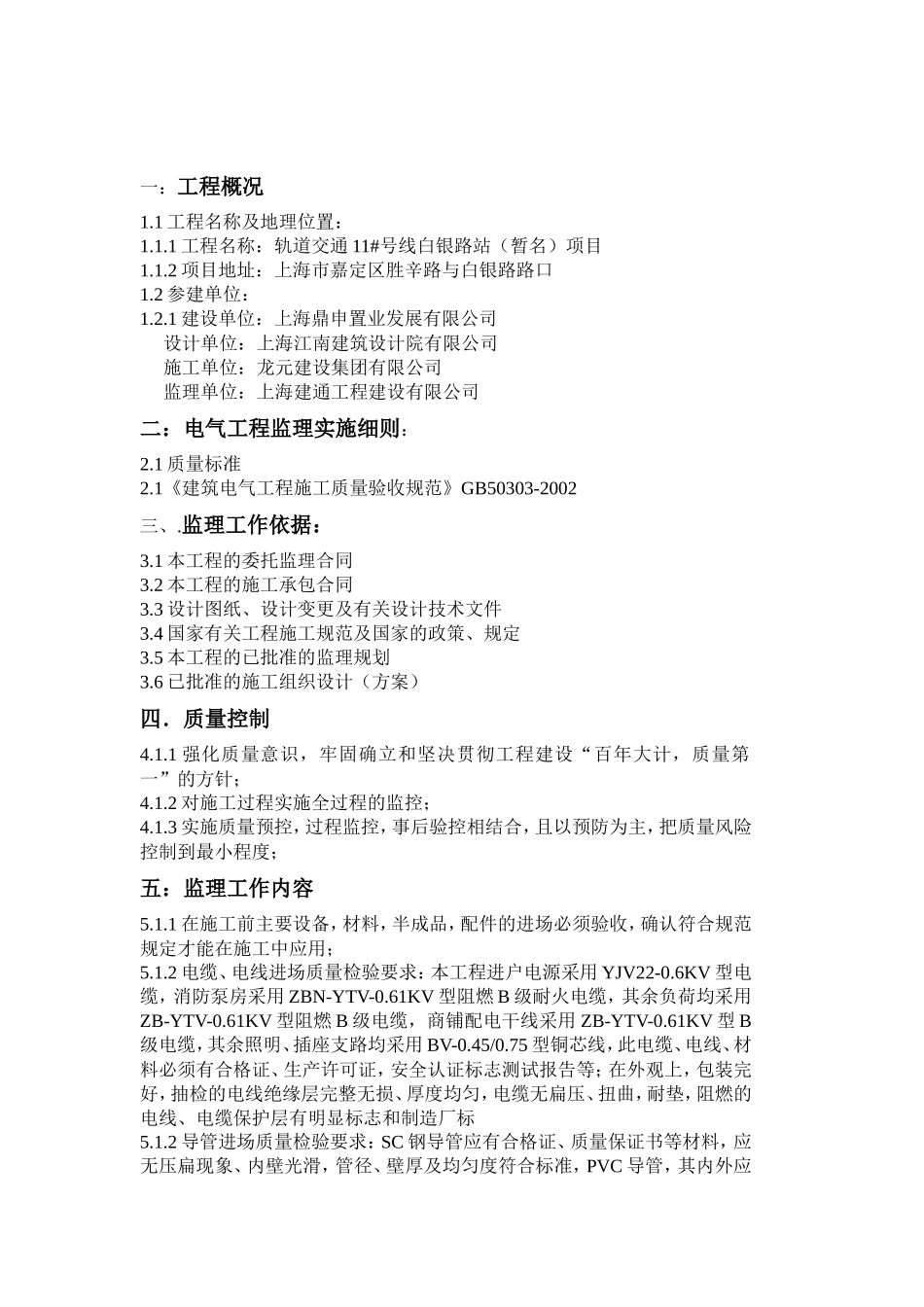

编号： 安装工程（水电）施工监理实施细则 项 目 名 称： 轨道交通 11# 号线白银路站（暂名）项目 编 制： 陈连军 总监理工程师： 日 期： 上海建通工程建设有限公司 目录一：工程概况二：电气工程监理实施细则三：监理工作依据四：质量控制五：监理工作内容六：结构施工质量控制的主要措施和方法七：电气安装工程的质量控制项目一：工程概况1.1 工程名称及地理位置：1.1.1 工程名称：轨道交通 11#号线白银路站（暂名）项目1.1.2 项目地址：上海市嘉定区胜辛路与白银路路口1.2 参建单位：1.2.1 建设单位：上海鼎申置业发展有限公司 设计单位：上海江南建筑设计院有限公司 施工单位：龙元建设集团有限公司 监理单位：上海建通工程建设有限公司二：电气工程监理实施细则：2.1 质量标准2.1《建筑电气工程施工质量验收规范》GB50303-2002三、.监理工作依据：3.1 本工程的委托监理合同3.2 本工程的施工承包合同3.3 设计图纸、设计变更及有关设计技术文件3.4 国家有关工程施工规范及国家的政策、规定3.5 本工程的已批准的监理规划3.6 已批准的施工组织设计（方案）四．质量控制4.1.1 强化质量意识，牢固确立和坚决贯彻工程建设“百年大计，质量第一”的方针；4.1.2 对施工过程实施全过程的监控；4.1.3 实施质量预控，过程监控，事后验控相结合，且以预防为主，把质量风险控制到最小程度；五：监理工作内容5.1.1 在施工前主要设备，材料，半成品，配件的进场必须验收，确认符合规范规定才能在施工中应用；5.1.2 电缆、电线进场质量检验要求：本工程进户电源采用 YJV22-0.6KV 型电缆，消防泵房采用 ZBN-YTV-0.61KV 型阻燃 B 级耐火电缆，其余负荷均采用ZB-YTV-0.61KV 型阻燃 B 级电缆，商铺配电干线采用 ZB-YTV-0.61KV 型 B级电缆，其余照明、插座支路均采用 BV-0.45/0.75 型铜芯线，此电缆、电线、材料必须有合格证、生产许可证，安全认证标志测试报告等；在外观上，包装完好，抽检的电线绝缘层完整无损、厚度均匀，电缆无扁压、扭曲，耐垫，阻燃的电线、电缆保护层有明显标志和制造厂标5.1.2 导管进场质量检验要求：SC 钢导管应有合格证、质量保证书等材料，应无压扁现象、内壁光滑，管径、壁厚及均匀度符合标准，PVC 导管，其内外应光滑，无凸棱凹陷针孔、气泡，有连续阻燃标记和制造厂标，管壁厚度均匀一致，内外径符合国家同一标准5.1.3 电缆桥架应有合格证，检测报告等材料，部件齐全，表面光滑，不变形，涂层完整，无锈蚀；5.1.4 本工程电表箱采用 QDBR 型，门锁开启正常，内部电器设备布置情况应该良好，并具有 3C 认证5.1.5 其他材料按设计和规范要求执行；六、结构施工质量控制的主要措施和方法1、配合混凝土结构施工时，隐蔽工程的验收，根据设计图纸验收梁、板、柱子的预埋管和预埋件对管径和位置、标高以及管路的保护措施2、配合砖结构的施工时，根据设计图纸检查各种预埋件电线穿墙保护管、暗配钢管、PVC 电线管的规格，走向和敷设位置；七、电气安装工程的质量控制项目（一）电线导管、电缆导管敷设工程1、金属导管内外壁应防腐处理，埋设于砼的导管，内壁应防腐处理，外壁可以不做防腐处理；2、在现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋绑扎未绑扎前敷设导管绑扎间距不大于 2 米3、当非镀锌钢管采用螺纹连接时，连接处的两端接跨接地线4、金属导管严禁对口熔焊接连接，镀锌和壁厚不小于 2 毫米的钢导线，不得套管熔焊接连接；5.不同回路、不同电压等级和交流与直流的电线，不应穿于砼一导管内，同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头；6、主相或单相的交流单芯电缆不得单独穿于钢管内；7、电缆钢管的弯曲半径不应小于电缆的最小允许弯曲半径，应符合规范12.2.2.1 规定；8、暗配导管的埋设深度，明设埋管的的固定应符合质量验收规范中 14.2.6 条规定；9、当绝缘导管在砌体上剔槽埋设时，应采用强度不小于 M10 的水泥砂浆抹面保护，保护层厚度大于 15 毫米，但不得在水平方向或斜方向开槽；10、PVC 导管连接应采用插入法连接，应采用专用粘合剂连接；11、导管...
