中关村科技广-文库-场金融中心工程项目监理规划(360文库)--监理规划

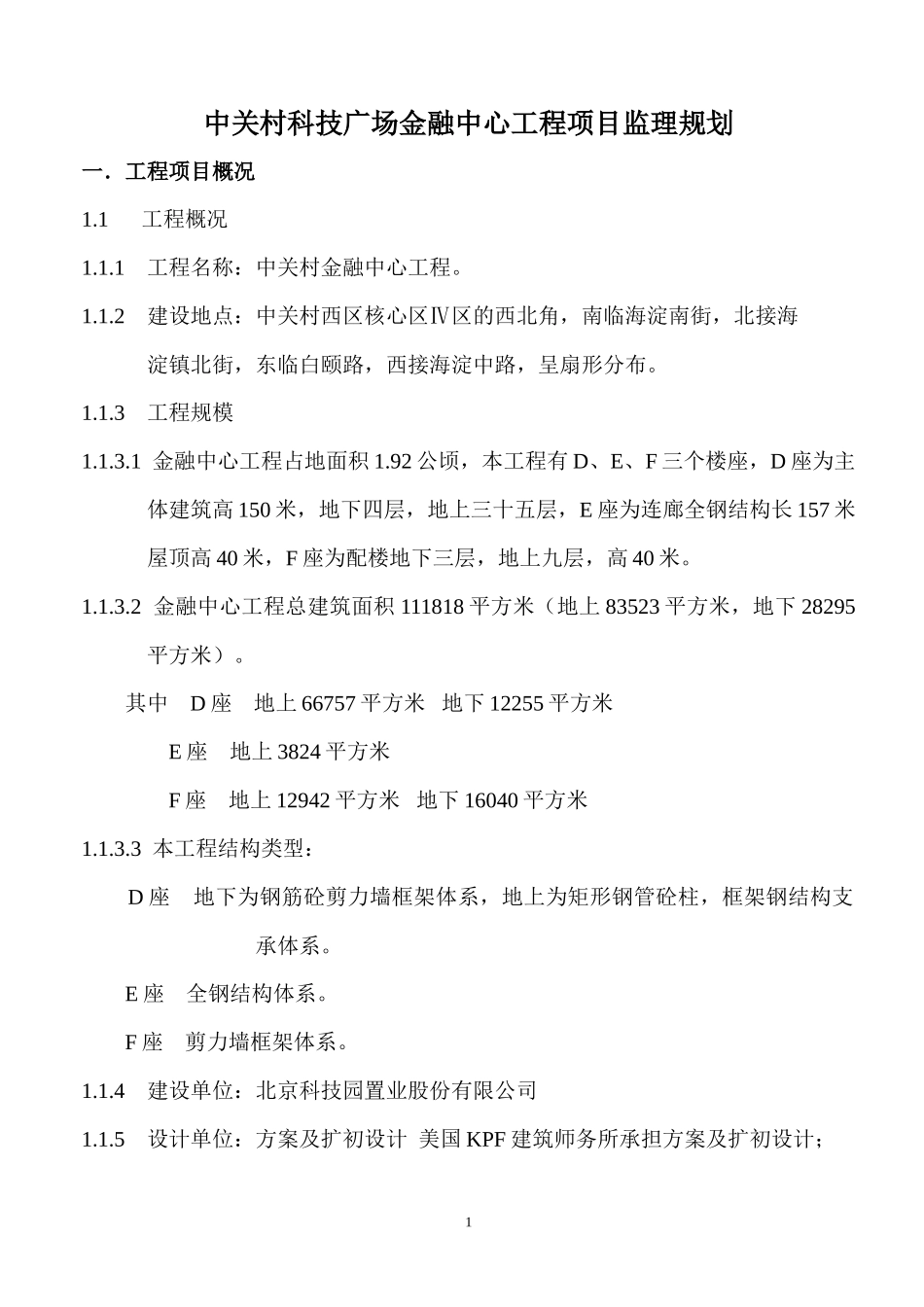

中关村科技广场金融中心工程项目监理规划一．工程项目概况1.1 工程概况1.1.1 工程名称：中关村金融中心工程。1.1.2 建设地点：中关村西区核心区Ⅳ区的西北角，南临海淀南街，北接海淀镇北街，东临白颐路，西接海淀中路，呈扇形分布。1.1.3 工程规模1.1.3.1 金融中心工程占地面积 1.92 公顷，本工程有 D、E、F 三个楼座，D 座为主体建筑高 150 米，地下四层，地上三十五层，E 座为连廊全钢结构长 157 米屋顶高 40 米，F 座为配楼地下三层，地上九层，高 40 米。1.1.3.2 金融中心工程总建筑面积 111818 平方米（地上 83523 平方米，地下 28295平方米）。 其中 D 座 地上 66757 平方米 地下 12255 平方米 E 座 地上 3824 平方米 F 座 地上 12942 平方米 地下 16040 平方米1.1.3.3 本工程结构类型： D 座 地下为钢筋砼剪力墙框架体系，地上为矩形钢管砼柱，框架钢结构支承体系。 E 座 全钢结构体系。 F 座 剪力墙框架体系。1.1.4 建设单位：北京科技园置业股份有限公司1.1.5 设计单位：方案及扩初设计 美国 KPF 建筑师务所承担方案及扩初设计；1 美国 MHT（MEINHARDT）担任工程设计顾问——结构设计； ALT 担任幕墙工程顾问； OTIS 担任电梯设计顾问； 中国建筑设计研究院二所担任扩初及施工图设计。1.1.6 监理单位：北京帕克国际工程咨询有限公司1.1.7 承包单位：北京中铁建设有限公司1.1.8 工程造价：1.1.9 质量目标：结构长城杯；竣工“鲁班”奖；钢结构“金奖”1.1.10 工期：2002.10.30~2004.10.301.2 工程平面图1.3 工程东立面图1.4 工程特点：1.4.1 本工程 D 座及 F 座地下结构周边工程地下结构已全部施工完成，并距本工程地下结构外墙近处仅有 2.5 米。1.4.2 本工程尚有独特之处是从东南台地（即 23#和 24#地工程）跨过环路直到金融中心工程的 E 座二层，连廊的下空部分是从约 11 米标高开始，而该工程西北侧则是从±0.00（51.30）开始，扇形外环路及北侧路路下管廊（地下一层支管廊及车道，地下二层主管廊，基底标高为-11.5 米），扇形内为已建地下商场及 E 座连廊下地下二层结构，基底标高-11.5 米，均已施工完成。1.4.3 本工程 D 座地下四层，基底标高为-20.10 米，F 座地下三层基底标高为-14.10 米，这两座楼基底标高均低于已施工完结构的基底标高，周边又未有空间，相当于两个大坑，将给基础施工带来相当大的麻烦。21.4.4 本工程 D 座塔楼建筑高度 150 米，矩形钢管砼柱（柱内灌 C60 砼），组成框架体系，楼盖采用组合梁板体系。1.4.5 D 座主塔楼造型为双曲面腰鼓型，南、北两曲面上柱全向园心倾斜，故本塔楼有标准层，而又无相同的标准层，水平方向投影最大半径差为5326.39mm（F12 层与 F35 层）标准层最大面积差 488.13 平方米（F13 层与F35 层）。地上结构，核心筒体为矩形钢管组成的钢结构体系（四层以下为钢骨砼结构），塔楼外围结构为全矩形钢管砼柱组成框架结构，东西两侧立面 9 根矩形钢管砼柱为竖直向，而两曲面上的 23 根矩形钢管砼柱沿竖向用折线矩形钢管砼柱组成，楼盖结构由工字钢梁支承压型钢板组成的钢混组合结构。1.4.6 E 座连廊钢结构屋面屋脊两侧由园弧曲面组成。1.4.7 D 座塔楼为外玻璃幕墙，由单元板块组成，严格来说两曲面上每个单元体不同，为最大限度的减少单元的种类，沿竖向将分十二个区，每一个区单元（除边单元外）板块大小一致。1.4.8 本工程采用集中供冷水，低温进冷。1.5 本工程地质地情况1.5.1 地层条件：1.素填土：厚度 1.0~9.8m；2.粘质粉土：层厚 1.8~4.6m；3.粉质粘土：层厚 1.8~10.9m；4.粘质粉土：中密~密实，层厚 3.0~4.6m；卵石：粒径 2~3cm；5.粘质粉土：层厚 4.1~6.4m；6.粘质粉土层：厚 1.3~3.6m；7.细砂：中密，层厚 0.7~2.1m；8.砾石：杂色，湿，密实，层厚 5.6~6.5m；9.粉质 粘 土 ： 层 厚 2.2~7.1m ； 10. 细 砂 ： 层 厚 0.7~4.1m ； 11. 砾 石 ： 层 厚0.7~1.5m；12.卵石层厚 10.1~15.4m；13.粉质粘土：层厚 1.5~1.9m；14.细砂3层厚 1.9~2.8m。1....
