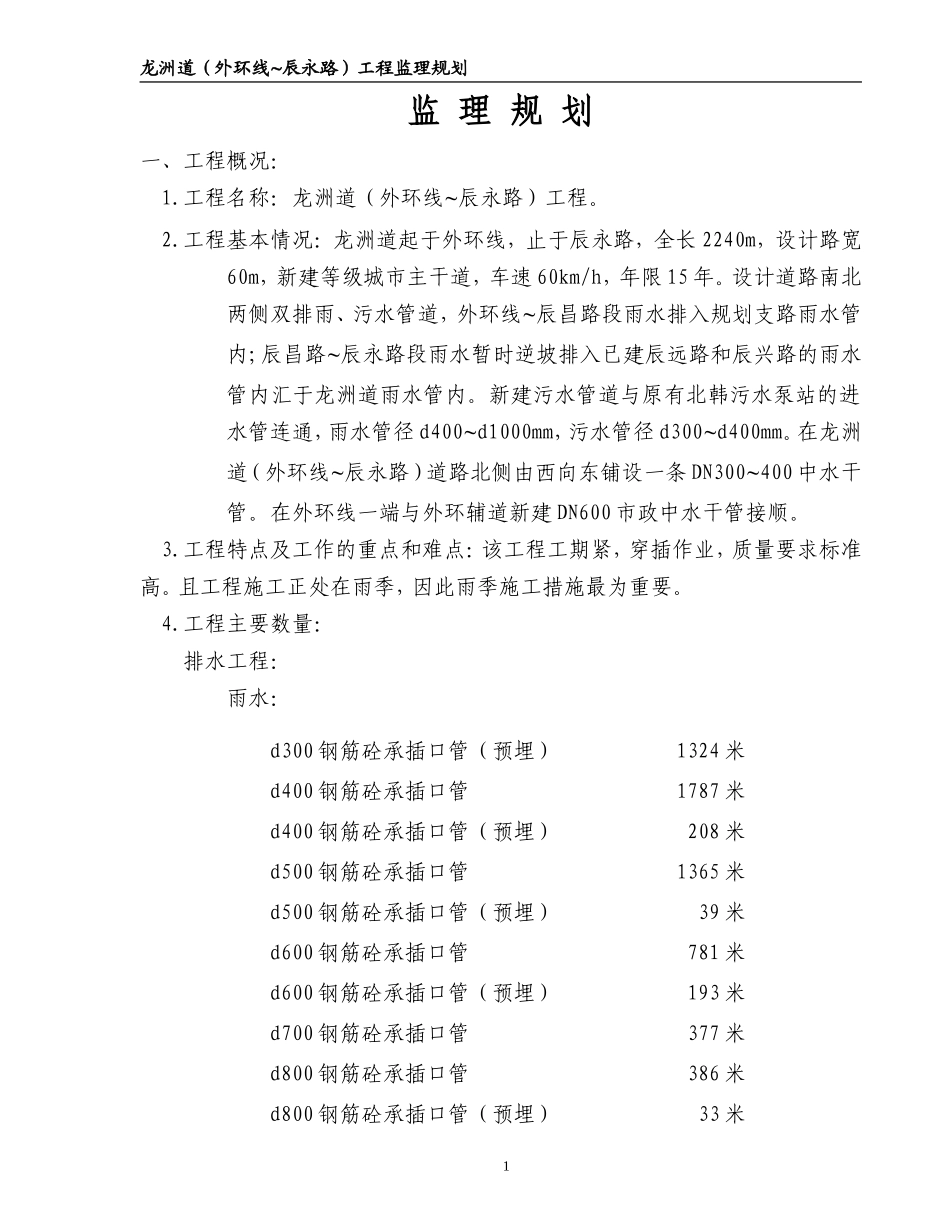

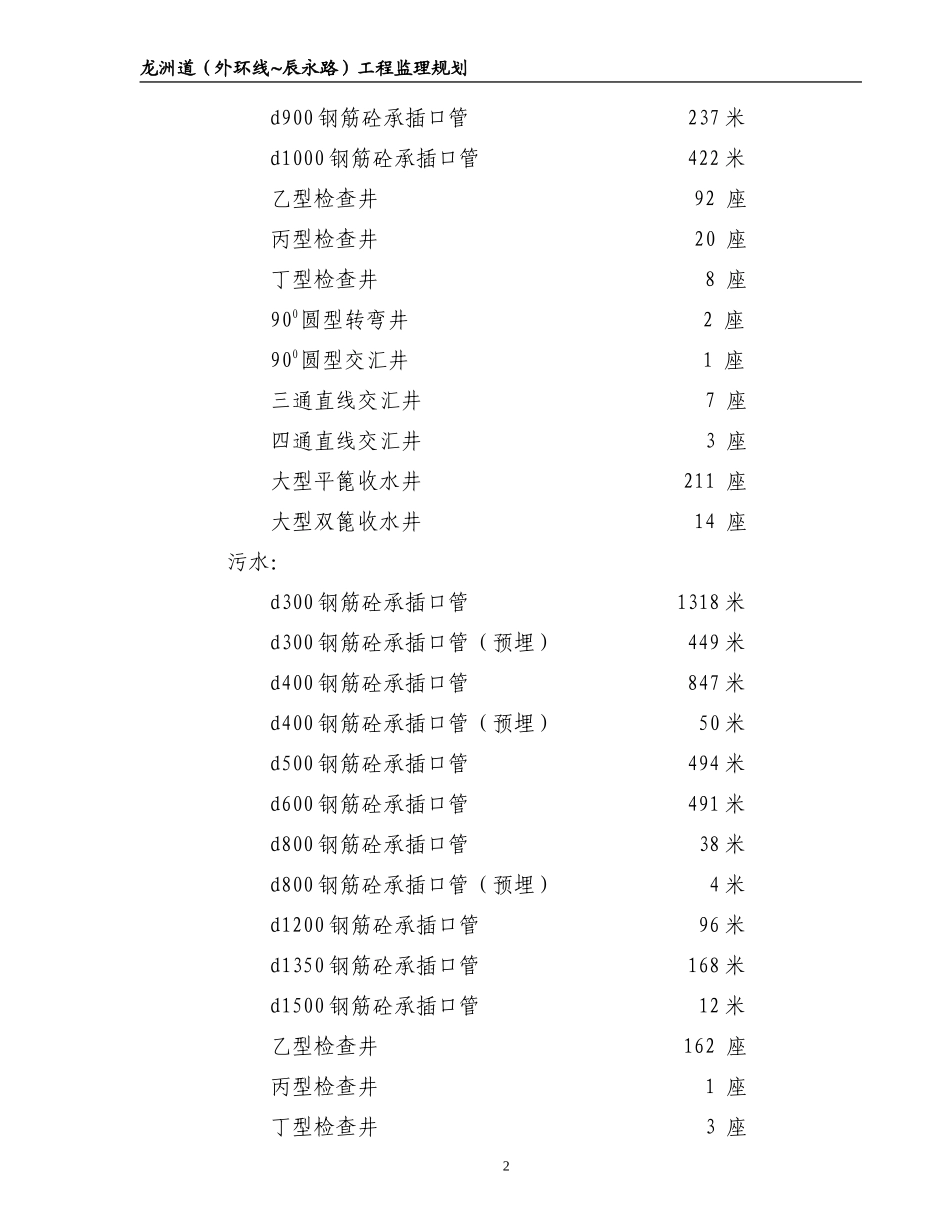

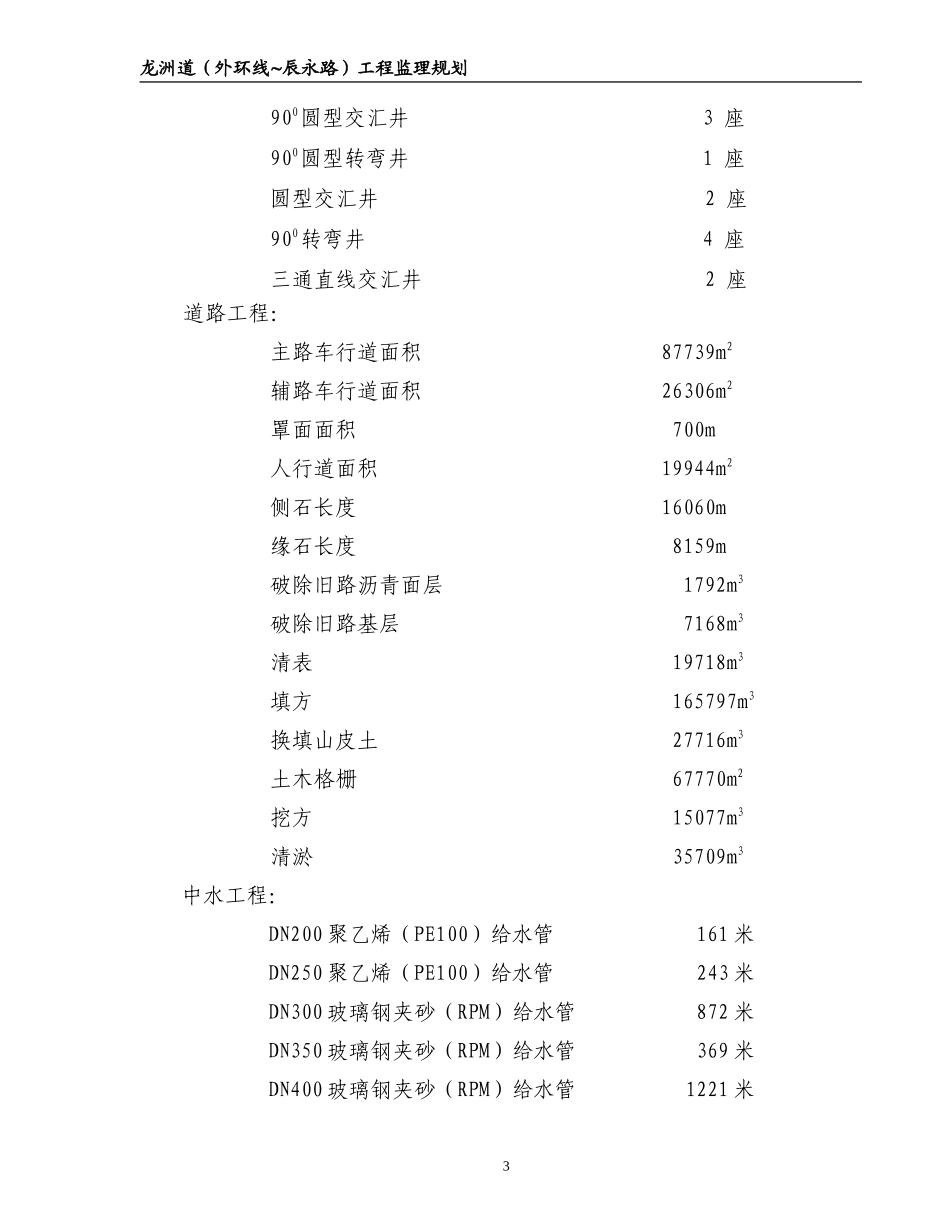

龙洲道（外环线~辰永路）工程监理规划监 理 规 划一、工程概况：1.工程名称：龙洲道（外环线~辰永路）工程。2.工程基本情况：龙洲道起于外环线，止于辰永路，全长 2240m，设计路宽60m，新建等级城市主干道，车速 60km/h，年限 15 年。设计道路南北两侧双排雨、污水管道，外环线~辰昌路段雨水排入规划支路雨水管内；辰昌路~辰永路段雨水暂时逆坡排入已建辰远路和辰兴路的雨水管内汇于龙洲道雨水管内。新建污水管道与原有北韩污水泵站的进水管连通，雨水管径 d400~d1000mm，污水管径 d300~d400mm。在龙洲道（外环线~辰永路）道路北侧由西向东铺设一条 DN300~400 中水干管。在外环线一端与外环辅道新建 DN600 市政中水干管接顺。3.工程特点及工作的重点和难点：该工程工期紧，穿插作业，质量要求标准高。且工程施工正处在雨季，因此雨季施工措施最为重要。4.工程主要数量：排水工程：雨水：d300 钢筋砼承插口管（预埋） 1324 米d400 钢筋砼承插口管 1787 米d400 钢筋砼承插口管（预埋） 208 米d500 钢筋砼承插口管 1365 米d500 钢筋砼承插口管（预埋） 39 米d600 钢筋砼承插口管 781 米d600 钢筋砼承插口管（预埋） 193 米d700 钢筋砼承插口管 377 米d800 钢筋砼承插口管 386 米d800 钢筋砼承插口管（预埋） 33 米1 龙洲道（外环线~辰永路）工程监理规划d900 钢筋砼承插口管 237 米d1000 钢筋砼承插口管 422 米乙型检查井 92 座丙型检查井 20 座丁型检查井 8 座900圆型转弯井 2 座900圆型交汇井 1 座三通直线交汇井 7 座四通直线交汇井 3 座大型平篦收水井 211 座大型双篦收水井 14 座污水：d300 钢筋砼承插口管 1318 米d300 钢筋砼承插口管（预埋） 449 米d400 钢筋砼承插口管 847 米d400 钢筋砼承插口管（预埋） 50 米d500 钢筋砼承插口管 494 米d600 钢筋砼承插口管 491 米d800 钢筋砼承插口管 38 米d800 钢筋砼承插口管（预埋） 4 米d1200 钢筋砼承插口管 96 米d1350 钢筋砼承插口管 168 米d1500 钢筋砼承插口管 12 米乙型检查井 162 座丙型检查井 1 座丁型检查井 3 座2 龙洲道（外环线~辰永路）工程监理规划900圆型交汇井 3 座900圆型转弯井 1 座圆型交汇井 2 座900转弯井 4 座三通直线交汇井 2 座道路工程：主路车行道面积 87739m2辅路车行道面积 26306m2罩面面积 700m人行道面积 19944m2侧石长度 16060m缘石长度 8159m破除旧路沥青面层 1792m3破除旧路基层 7168m3清表 19718m3填方 165797m3换填山皮土 27716m3土木格栅 67770m2挖方 15077m3清淤 35709m3中水工程： DN200 聚乙烯（PE100）给水管 161 米 DN250 聚乙烯（PE100）给水管 243 米DN300 玻璃钢夹砂（RPM）给水管 872 米DN350 玻璃钢夹砂（RPM）给水管 369 米DN400 玻璃钢夹砂（RPM）给水管 1221 米3 龙洲道（外环线~辰永路）工程监理规划DN600 玻璃钢夹砂（RPM）给水管 52 米阀门井 24 座排气井 2 座排泥井 1 座5.工程组织形式：业主单位：天津天城项目管理有限公司设计单位：天津城建设计院有限公司 天津市九河市政工程设计咨询有限公司（中水） 监理单位：天津华北工程监理公司 施工单位：天津市联谊市政建设有限公司 二、监理工作范围：龙洲道（外环线~辰永路）排水、道路及中水工程施工监理。三、监理工作依据：1.监理大纲、委托监理合同文件及建设工程项目相关的合同文件。2.龙洲道（外环线~辰永路）工程道路、排水、中水施工图。3.龙洲道（外环线~辰永路）工程合同文件。4.《建设工程监理规范》（GB50319-2000）5.《城市排水工程质量检验标准》（DB29-52-2003）6.《天津市市政工程施工技术规范（排水工程）》（DB29-76-2004）7.《给水排水管道工程施工及验收规范》（GB50268-97）8.《天津市市政工程施工技术规范（道路工程）》（DB29-74-2004）9. 《城市道路工程质量检验标准》（DB29-50-2003）10．《沥青路面施工及验收规范》（GB50092-96）11.《埋地给水排水玻璃纤维增强热固性树脂夹砂管管道工程施工及验收规程》（CECS129：2001）12...
