采集与发射系统设计资料

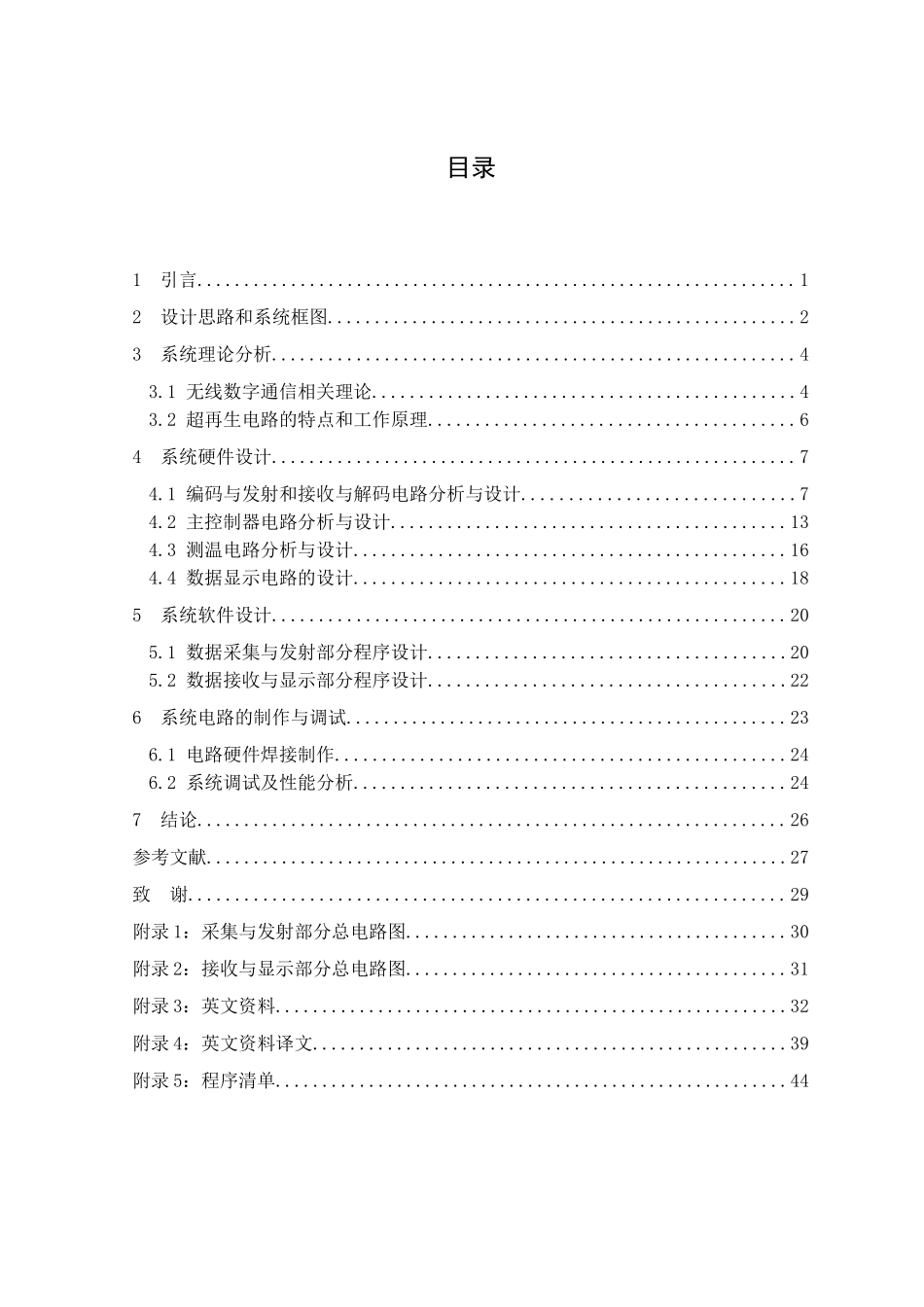

目录1 引言................................................................12 设计思路和系统框图..................................................23 系统理论分析........................................................43.1 无线数字通信相关理论.............................................43.2 超再生电路的特点和工作原理.......................................64 系统硬件设计........................................................74.1 编码与发射和接收与解码电路分析与设计.............................74.2 主控制器电路分析与设计..........................................134.3 测温电路分析与设计..............................................164.4 数据显示电路的设计..............................................185 系统软件设计.......................................................205.1 数据采集与发射部分程序设计......................................205.2 数据接收与显示部分程序设计......................................226 系统电路的制作与调试...............................................236.1 电路硬件焊接制作................................................246.2 系统调试及性能分析..............................................247 结论...............................................................26参考文献..............................................................27致 谢................................................................29附录 1：采集与发射部分总电路图.........................................30附录 2：接收与显示部分总电路图.........................................31附录 3：英文资料.......................................................32附录 4：英文资料译文...................................................39附录 5：程序清单.......................................................441 引言随着短距离、低功率无线数据传输技术的成熟，特别是 802.11b、红外线、蓝牙等应用的推广，无线数据传输的应用再次成为热点。许多应用领域都采用无线的方式进行短距离数据传输，这些领域涉及小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线遥控系统、无线标签身份识别、非接触 RF 智能卡等。这些大多采用蓝牙技术或无线射频收发芯片，因此这方面的研究也受到广泛关注。目前常用的短距离无线通信主要有 802.11b、红外通信、蓝牙、以及一些无线射频收发芯片。其中 IEEE802.1Ib 实现的是有形的、特定的网络，传输距离长、速度快，可以满足用户运行大量占用带宽的网络操作，成为无线局域网的国际标准。IEEE802.11b 比较适用于办公室中的企业无线网络，有效距离长达 100 米，较适合用在影像等高速无线传输，在计算机局域网中应用广泛。红外通信 IrD A 是一种点到点窄角、专用数据传输标准，工作在 0-1 m 距离之内，速率在 9 600 bit/s-16 M bit/s 之间，适配器包括传统的串口和并口。红外通信技术成熟，但红外通信属视距离技术，也就是说红外通信接口的设备之间传输数据，中间不能有阻碍物，并且总体实现成本较高只在一些中高端的手持设备中有所应用。蓝牙有一个完整协议规范，功能全面但协议复杂，不容易掌握，需要长时间学习掌握，并且实现成本相对较高，因此应用发展较慢而现在最常用的射频无线收发芯片大多集成了全部射频收发和基带传输处理，设计、调试成本低、周期短，并且它们体积小、价格便宜、传输距离相对较远、可靠性高，特别适合于低成本的无线通讯设备使用。因而在工业上得到广泛应用。射频无线收发电路以射频芯片为核心，通过外围电路及其参数的设计来实现无线数据的接收和发射。无线收发射频芯片内部一般集成了完整的接收和发射功能电路，芯片外部接少数几个到几十个分立无源元件即可实现无线数据的收发。射频芯片一般工作在 300M～1000MHz ISM 频段，发...
