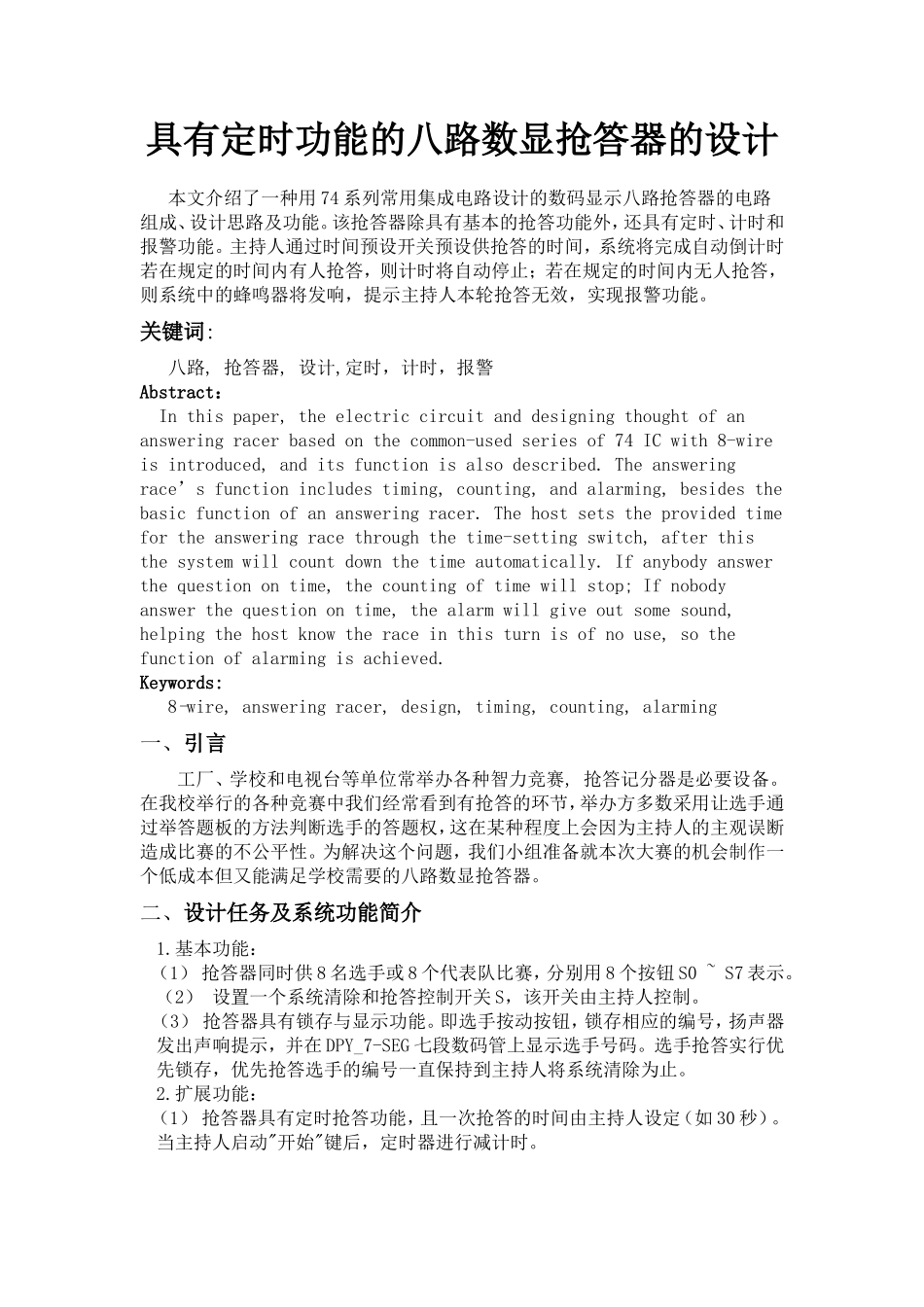

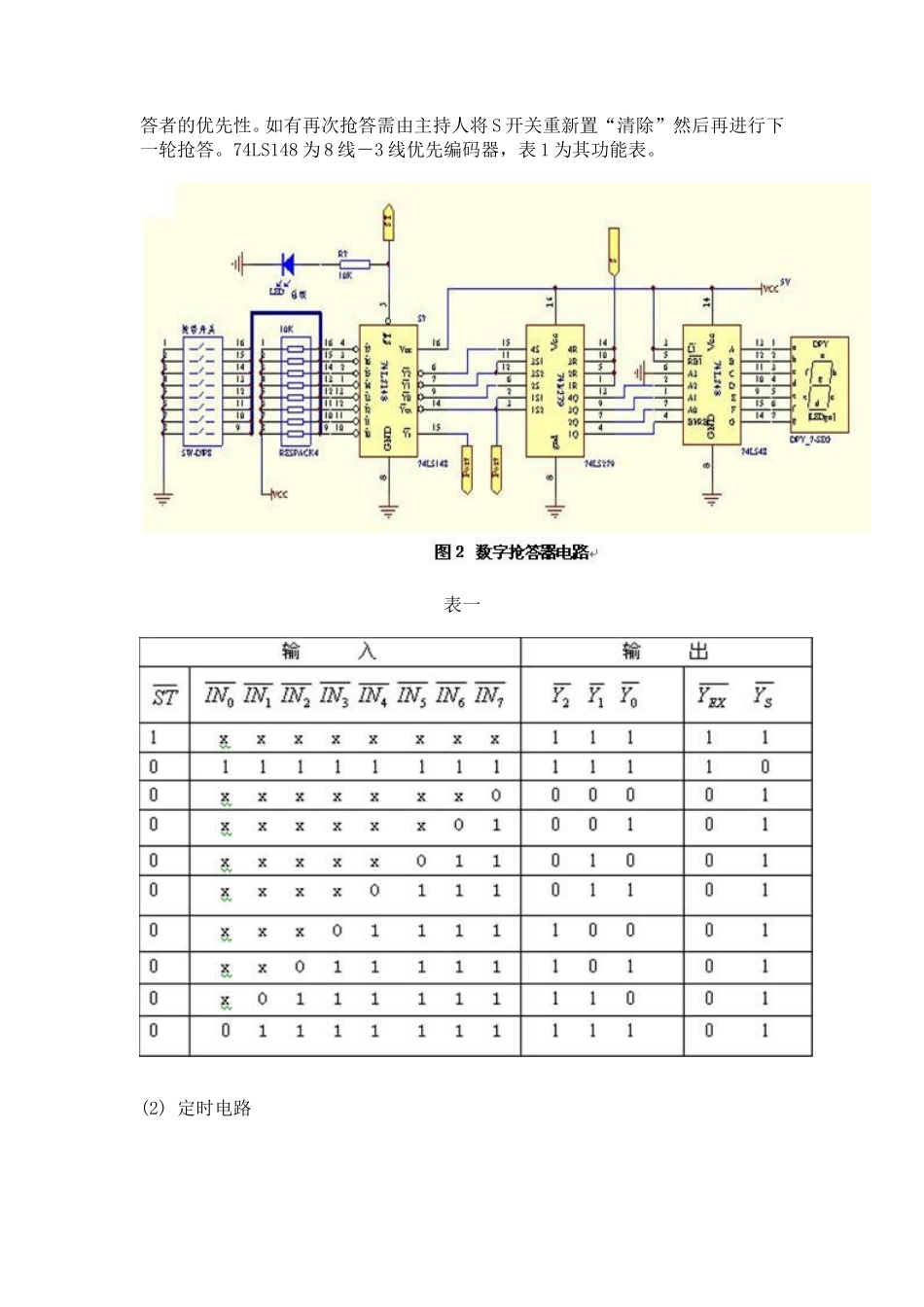

具有定时功能的八路数显抢答器的设计 本文介绍了一种用 74 系列常用集成电路设计的数码显示八路抢答器的电路组成、设计思路及功能。该抢答器除具有基本的抢答功能外，还具有定时、计时和报警功能。主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时若在规定的时间内有人抢答，则计时将自动停止；若在规定的时间内无人抢答，则系统中的蜂鸣器将发响，提示主持人本轮抢答无效，实现报警功能。 关键词: 八路, 抢答器, 设计,定时，计时，报警 Abstract： In this paper, the electric circuit and designing thought of an answering racer based on the common-used series of 74 IC with 8-wire is introduced, and its function is also described. The answering race’s function includes timing, counting, and alarming, besides the basic function of an answering racer. The host sets the provided time for the answering race through the time-setting switch, after this the system will count down the time automatically. If anybody answer the question on time, the counting of time will stop; If nobody answer the question on time, the alarm will give out some sound, helping the host know the race in this turn is of no use, so the function of alarming is achieved. Keywords: 8-wire, answering racer, design, timing, counting, alarming 一、引言 工厂、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。在我校举行的各种竞赛中我们经常看到有抢答的环节，举办方多数采用让选手通过举答题板的方法判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。为解决这个问题，我们小组准备就本次大赛的机会制作一个低成本但又能满足学校需要的八路数显抢答器。 二、设计任务及系统功能简介 1.基本功能： （1） 抢答器同时供 8 名选手或 8 个代表队比赛，分别用 8 个按钮 S0 ~ S7 表示。（2） 设置一个系统清除和抢答控制开关 S，该开关由主持人控制。（3） 抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在 DPY_7-SEG 七段数码管上显示选手号码。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。 2.扩展功能： （1） 抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如 30 秒）。当主持人启动"开始"键后，定时器进行减计时。 （2） 参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。在这段（3） 如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示 00。 三、实现的原理与电路 1．数字抢答器总体方框图 如图 1 所示为总体方框图。其工作原理为：接通电源后，主持人将开关拨到"清零"状态，抢答器处于禁止状态，编号显示器灭灯，定时器显示设定时间；主持人将开关置;开始"状态，宣布"开始"抢答器工作。定时器倒计时，扬声器给出声响提示。选手在定时时间内抢答时，抢答器完成：优先判断、编号锁存、编号显示、扬声器提示。当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示剩余时间。如果再次抢答必须由主持人再次操作"清除"和"开始"状态开关。总体框图 图 12．单元电路设计 (1) 抢答器电路 设计电路如图 2 所示。电路选用优先编码器 74LS148 和锁存器 74LS297 来完成。该电路主要完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号（显示电路采用七段数字数码显示管）；二是禁止其他选手按键，其按键操作无效。工作过程：开关 S 置于"清除"端时，RS 触发器的 R、S 端均为 0，4 个触发器输出置 0，使 74LS148 的优先编码工作标志端（图中 5 号端）＝...
