基于单片机的简易逻辑分析仪资料

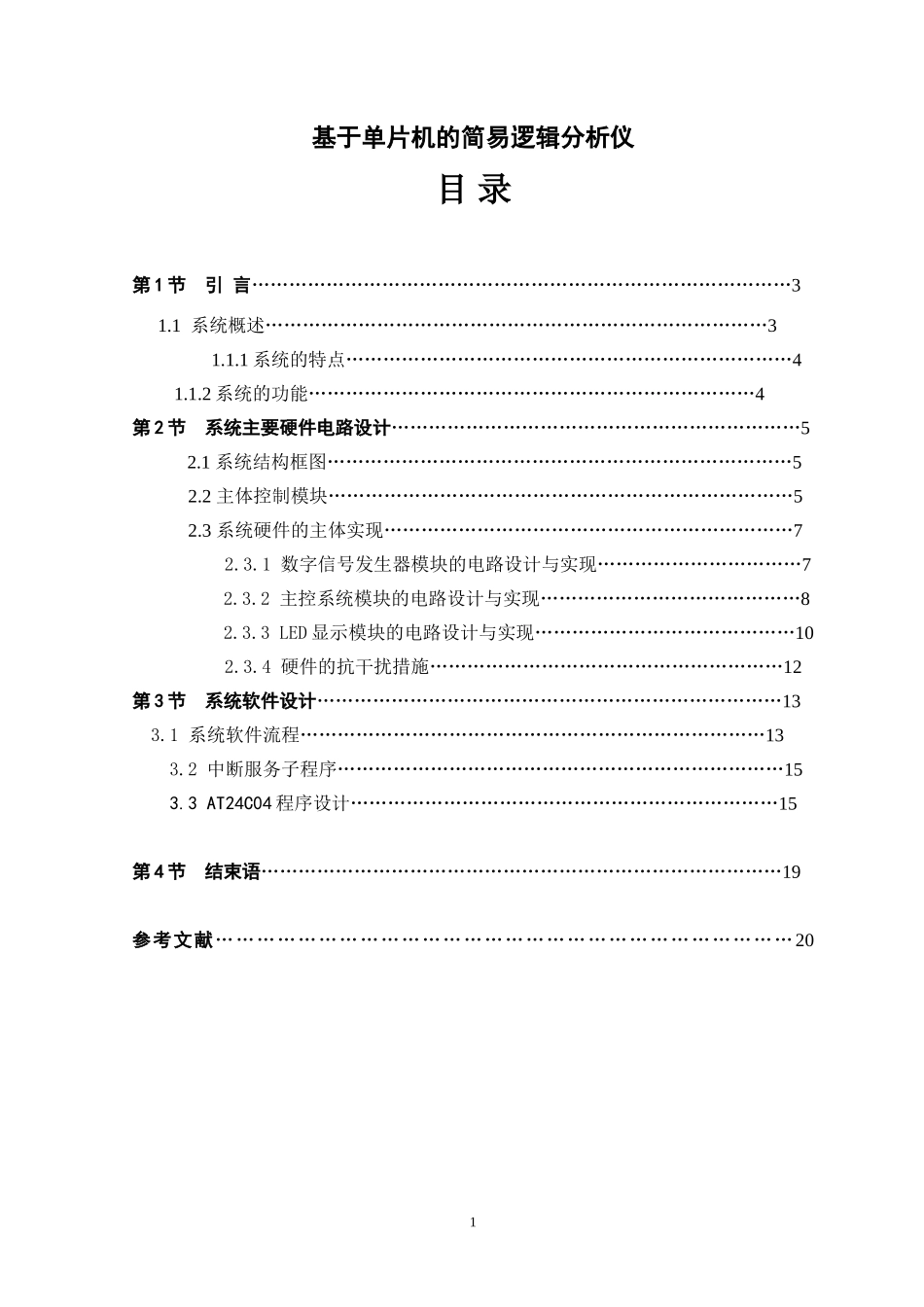

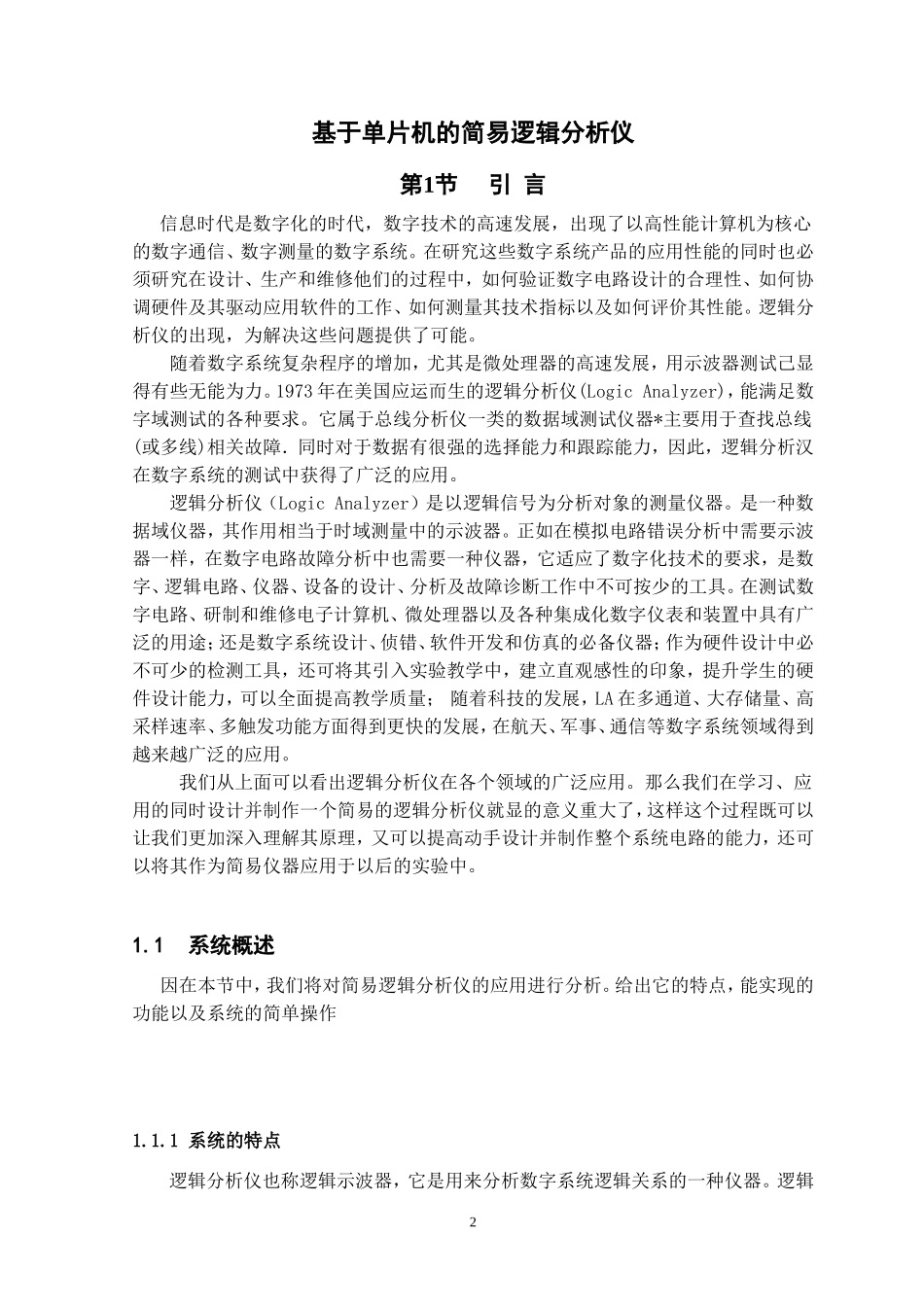

基于单片机的简易逻辑分析仪目 录 第 1 节 引 言……………………………………………………………………………3 1.1 系统概述………………………………………………………………………3 1.1.1 系统的特点………………………………………………………………4 1.1.2 系统的功能………………………………………………………………4第 2 节 系统主要硬件电路设计…………………………………………………………52.1 系统结构框图…………………………………………………………………52.2 主体控制模块…………………………………………………………………52.3 系统硬件的主体实现…………………………………………………………72.3.1 数字信号发生器模块的电路设计与实现……………………………72.3.2 主控系统模块的电路设计与实现……………………………………82.3.3 LED 显示模块的电路设计与实现……………………………………102.3.4 硬件的抗干扰措施…………………………………………………12第 3 节 系统软件设计…………………………………………………………………13 3.1 系统软件流程…………………………………………………………………133.2 中断服务子程序………………………………………………………………153.3 AT24C04 程序设计……………………………………………………………15 第 4 节 结束语…………………………………………………………………………19参考文献…………………………………………………………………………201基于单片机的简易逻辑分析仪第1节 引 言 信息时代是数字化的时代，数字技术的高速发展，出现了以高性能计算机为核心的数字通信、数字测量的数字系统。在研究这些数字系统产品的应用性能的同时也必须研究在设计、生产和维修他们的过程中，如何验证数字电路设计的合理性、如何协调硬件及其驱动应用软件的工作、如何测量其技术指标以及如何评价其性能。逻辑分析仪的出现，为解决这些问题提供了可能。随着数字系统复杂程序的增加，尤其是微处理器的高速发展，用示波器测试己显得有些无能为力。1973 年在美国应运而生的逻辑分析仪(Logic Analyzer)，能满足数字域测试的各种要求。它属于总线分析仪一类的数据域测试仪器*主要用于查找总线(或多线)相关故障．同时对于数据有很强的选择能力和跟踪能力，因此，逻辑分析汉在数字系统的测试中获得了广泛的应用。逻辑分析仪（Logic Analyzer）是以逻辑信号为分析对象的测量仪器。是一种数据域仪器，其作用相当于时域测量中的示波器。正如在模拟电路错误分析中需要示波器一样，在数字电路故障分析中也需要一种仪器，它适应了数字化技术的要求，是数字、逻辑电路、仪器、设备的设计、分析及故障诊断工作中不可按少的工具。在测试数字电路、研制和维修电子计算机、微处理器以及各种集成化数字仪表和装置中具有广泛的用途；还是数字系统设计、侦错、软件开发和仿真的必备仪器；作为硬件设计中必不可少的检测工具，还可将其引入实验教学中，建立直观感性的印象，提升学生的硬件设计能力，可以全面提高教学质量； 随着科技的发展，LA 在多通道、大存储量、高采样速率、多触发功能方面得到更快的发展，在航天、军事、通信等数字系统领域得到越来越广泛的应用。 我们从上面可以看出逻辑分析仪在各个领域的广泛应用。那么我们在学习、应用的同时设计并制作一个简易的逻辑分析仪就显的意义重大了，这样这个过程既可以让我们更加深入理解其原理，又可以提高动手设计并制作整个系统电路的能力，还可以将其作为简易仪器应用于以后的实验中。1.1系统概述 因在本节中，我们将对简易逻辑分析仪的应用进行分析。给出它的特点，能实现的功能以及系统的简单操作1.1.1 系统的特点逻辑分析仪也称逻辑示波器，它是用来分析数字系统逻辑关系的一种仪器。逻辑2分析仪的主要作用有二个：一是用于观察的形式显示出数字系统的运行情况，相当于扩展了人们的视野，起一个逻辑显示器的作用；二是对系统运行进行分析和故障诊断一般的逻辑分析仪是由数据获取和数据显示两大部分组成的。前...
