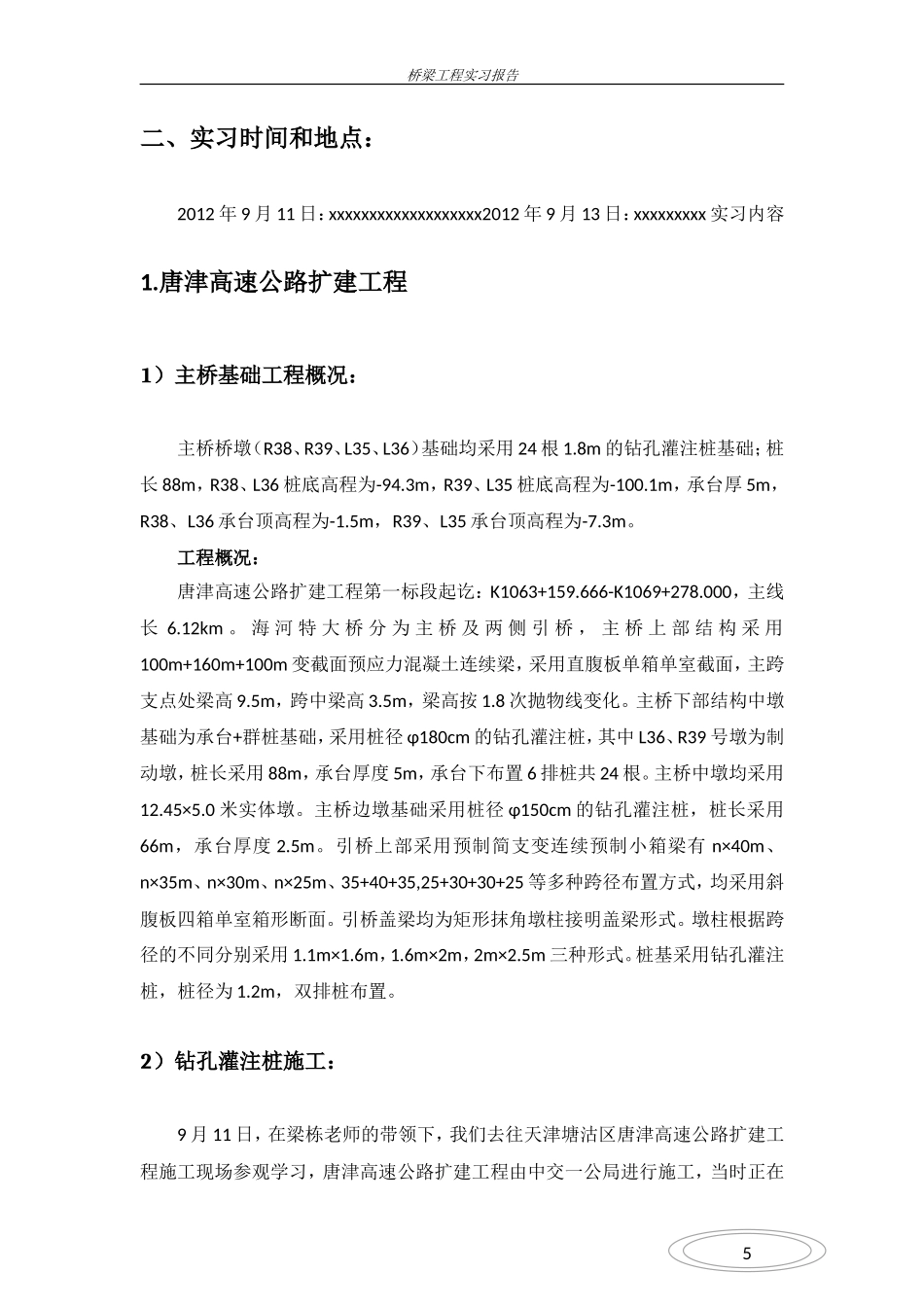

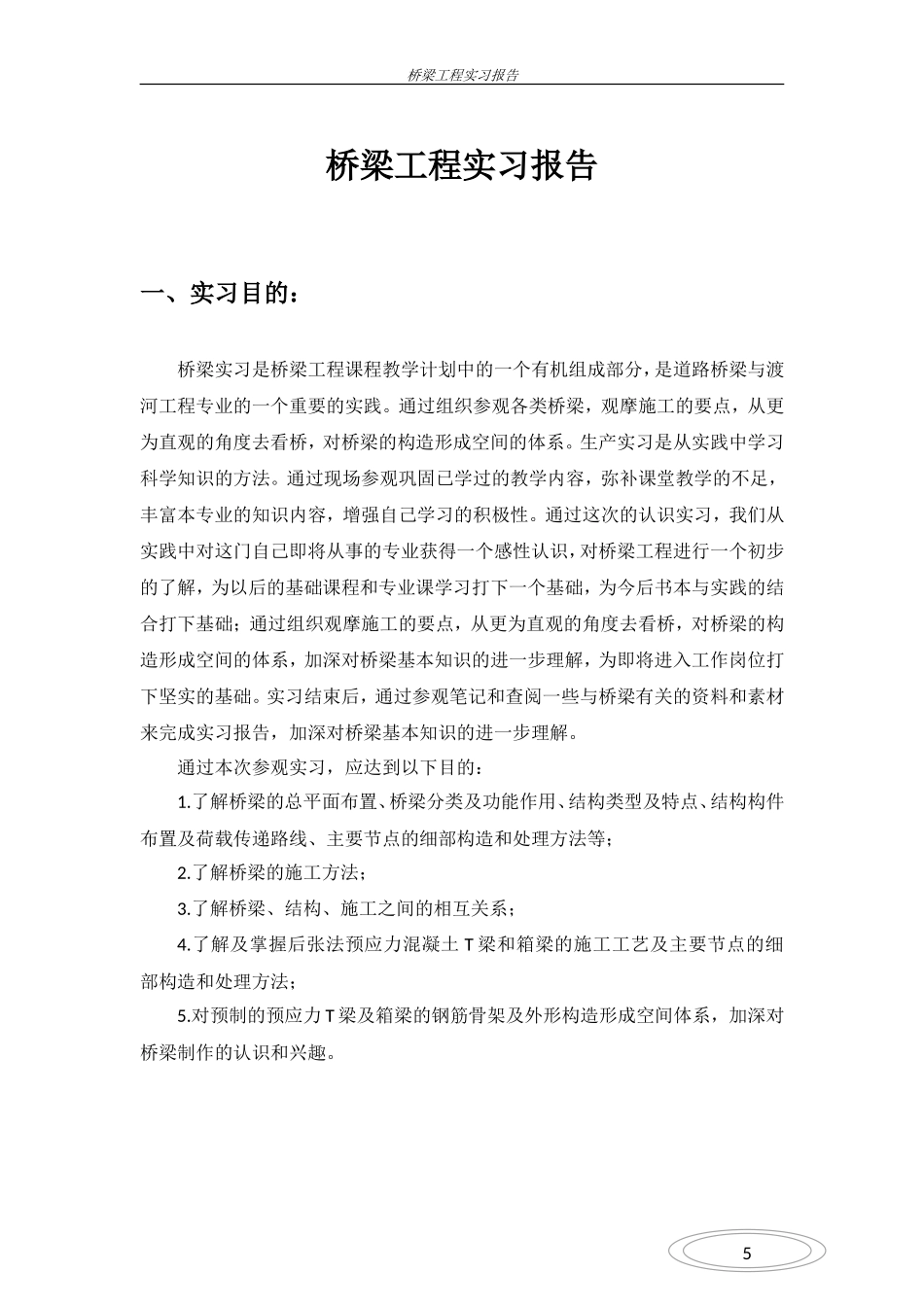

5桥梁工程实习报告桥梁工程实习报告一、实习目的：桥梁实习是桥梁工程课程教学计划中的一个有机组成部分，是道路桥梁与渡河工程专业的一个重要的实践。通过组织参观各类桥梁，观摩施工的要点，从更为直观的角度去看桥，对桥梁的构造形成空间的体系。生产实习是从实践中学习科学知识的方法。通过现场参观巩固已学过的教学内容，弥补课堂教学的不足，丰富本专业的知识内容，增强自己学习的积极性。通过这次的认识实习，我们从实践中对这门自己即将从事的专业获得一个感性认识，对桥梁工程进行一个初步的了解，为以后的基础课程和专业课学习打下一个基础，为今后书本与实践的结合打下基础；通过组织观摩施工的要点，从更为直观的角度去看桥，对桥梁的构造形成空间的体系，加深对桥梁基本知识的进一步理解，为即将进入工作岗位打下坚实的基础。实习结束后，通过参观笔记和查阅一些与桥梁有关的资料和素材来完成实习报告，加深对桥梁基本知识的进一步理解。 通过本次参观实习，应达到以下目的：1.了解桥梁的总平面布置、桥梁分类及功能作用、结构类型及特点、结构构件布置及荷载传递路线、主要节点的细部构造和处理方法等；2.了解桥梁的施工方法；3.了解桥梁、结构、施工之间的相互关系；4.了解及掌握后张法预应力混凝土 T 梁和箱梁的施工工艺及主要节点的细部构造和处理方法；5.对预制的预应力 T 梁及箱梁的钢筋骨架及外形构造形成空间体系，加深对桥梁制作的认识和兴趣。5桥梁工程实习报告二、实习时间和地点：2012 年 9 月 11 日：xxxxxxxxxxxxxxxxxxx2012 年 9 月 13 日：xxxxxxxxx 实习内容1.唐津高速公路扩建工程1）主桥基础工程概况： 主桥桥墩（R38、R39、L35、L36）基础均采用 24 根 1.8m 的钻孔灌注桩基础；桩长 88m，R38、L36 桩底高程为-94.3m，R39、L35 桩底高程为-100.1m，承台厚 5m，R38、L36 承台顶高程为-1.5m，R39、L35 承台顶高程为-7.3m。 工程概况： 唐津高速公路扩建工程第一标段起讫：K1063+159.666-K1069+278.000，主线长 6.12km 。 海 河 特 大 桥 分 为 主 桥 及 两 侧 引 桥 ， 主 桥 上 部 结 构 采 用100m+160m+100m 变截面预应力混凝土连续梁，采用直腹板单箱单室截面，主跨支点处梁高 9.5m，跨中梁高 3.5m，梁高按 1.8 次抛物线变化。主桥下部结构中墩基础为承台+群桩基础，采用桩径 φ180cm 的钻孔灌注桩，其中 L36、R39 号墩为制动墩，桩长采用 88m，承台厚度 5m，承台下布置 6 排桩共 24 根。主桥中墩均采用12.45×5.0 米实体墩。主桥边墩基础采用桩径 φ150cm 的钻孔灌注桩，桩长采用66m，承台厚度 2.5m。引桥上部采用预制简支变连续预制小箱梁有 n×40m、n×35m、n×30m、n×25m、35+40+35,25+30+30+25 等多种跨径布置方式，均采用斜腹板四箱单室箱形断面。引桥盖梁均为矩形抹角墩柱接明盖梁形式。墩柱根据跨径的不同分别采用 1.1m×1.6m，1.6m×2m，2m×2.5m 三种形式。桩基采用钻孔灌注桩，桩径为 1.2m，双排桩布置。2）钻孔灌注桩施工： 9 月 11 日，在梁栋老师的带领下，我们去往天津塘沽区唐津高速公路扩建工程施工现场参观学习，唐津高速公路扩建工程由中交一公局进行施工，当时正在5桥梁工程实习报告进行钻孔灌注桩的施工，并且该项目总工为我们详细讲解了钻孔灌注桩施工的流程以及施工时须注意的细节。（1）施工要点： A、测量定位 测量是桥梁工程非常关键的工作，必须密切配合业主和监理方作好本工程测量工作，确保每个钢护筒和每个结构物定位准确。 B、施工测量 桥梁施工准备阶段和施工过程中进行的测量工作有：对测量仪器进行精度标定和检校；对设计单位交付的桩位和水准基点及其测量资料进行核查；建立满足精度要求的施工控制网，并进行平差计算；补充施工需要的桥梁中线桩和水准点测定墩（台）纵横向中线及基础桩的位置；进行高程测量和施工放样；桥梁进行施工变形观测和精度控制；测定并检查施工部分的位置和标高；对已完工程进行竣工测量。 施工放样的主要内容有：墩台纵横向轴线的确定；桩基础的桩位放样；基坑的开挖及墩台的放样；承台...
