水处理各种工艺流程介绍

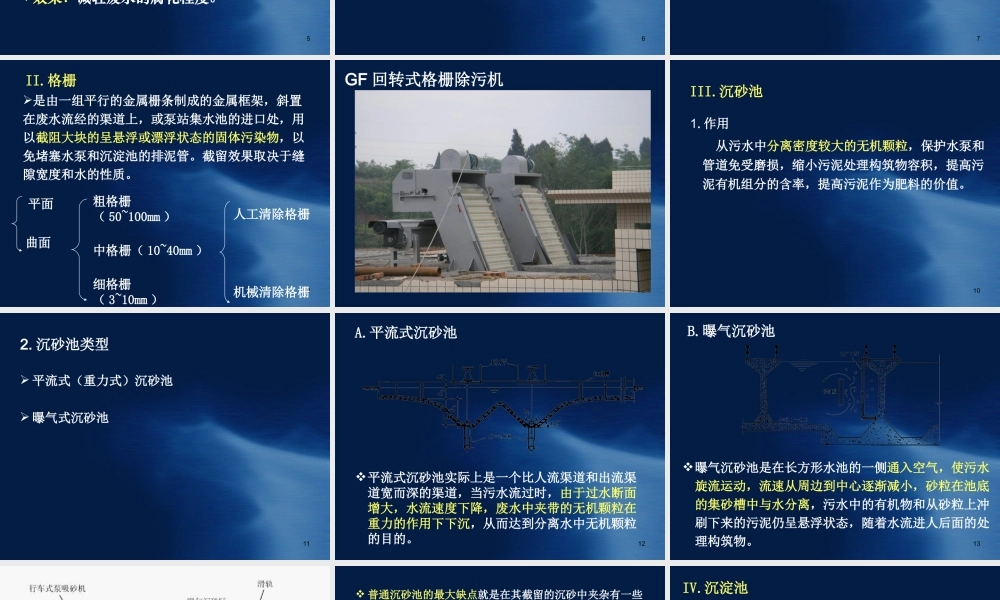

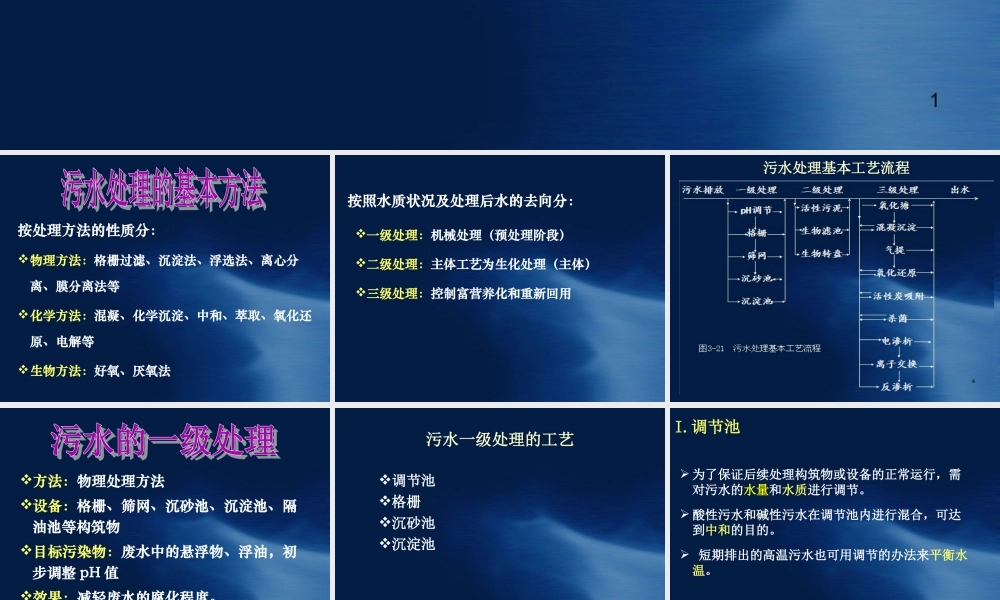

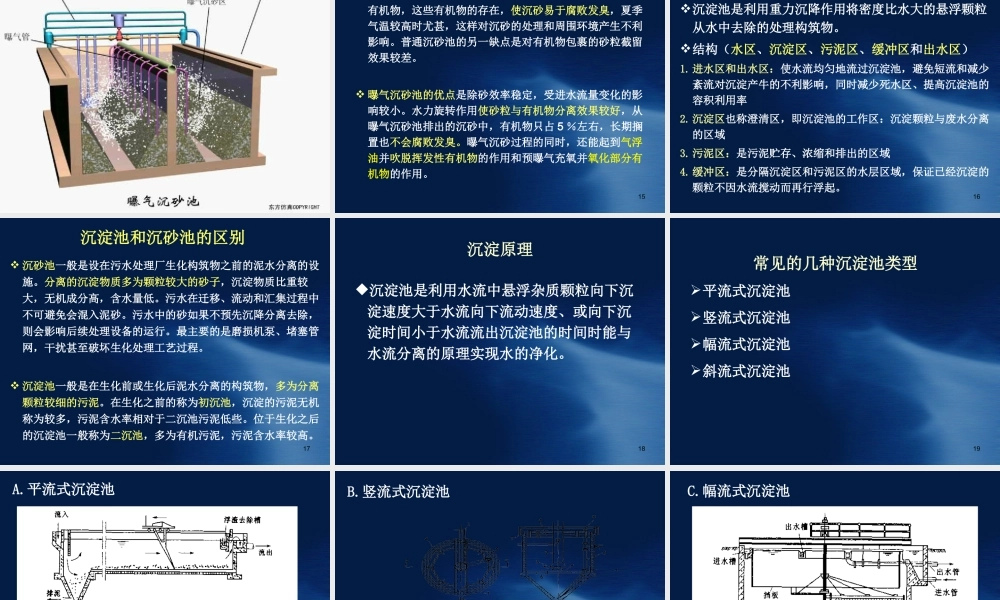

1 按处理方法的性质分：物理方法：格栅过滤、沉淀法、浮选法、离心分离、膜分离法等化学方法：混凝、化学沉淀、中和、萃取、氧化还原、电解等生物方法：好氧、厌氧法按照水质状况及处理后水的去向分：一级处理：机械处理（预处理阶段）二级处理：主体工艺为生化处理（主体）三级处理：控制富营养化和重新回用污水处理基本工艺流程5方法：物理处理方法设备：格栅、筛网、沉砂池、沉淀池、隔油池等构筑物目标污染物：废水中的悬浮物、浮油，初步调整 pH 值效果：减轻废水的腐化程度。6污水一级处理的工艺调节池格栅沉砂池沉淀池7I.调节池 为了保证后续处理构筑物或设备的正常运行，需对污水的水量和水质进行调节。 酸性污水和碱性污水在调节池内进行混合，可达到中和的目的。 短期排出的高温污水也可用调节的办法来平衡水温。8II.格栅平面曲面粗格栅（ 50~100mm ）中格栅（ 10~40mm ）细格栅（ 3~10mm ）人工清除格栅机械清除格栅是由一组平行的金属栅条制成的金属框架，斜置在废水流经的渠道上，或泵站集水池的进口处，用以截阻大块的呈悬浮或漂浮状态的固体污染物，以免堵塞水泵和沉淀池的排泥管。截留效果取决于缝隙宽度和水的性质。 9GF 回转式格栅除污机10III.沉砂池1. 作用 从污水中分离密度较大的无机颗粒，保护水泵和管道免受磨损，缩小污泥处理构筑物容积，提高污泥有机组分的含率，提高污泥作为肥料的价值。112. 沉砂池类型 平流式（重力式）沉砂池 曝气式沉砂池12平流式沉砂池实际上是一个比人流渠道和出流渠道宽而深的渠道，当污水流过时，由于过水断面增大，水流速度下降，废水中夹带的无机颗粒在重力的作用下下沉，从而达到分离水中无机颗粒的目的。A.平流式沉砂池13B.曝气沉砂池曝气沉砂池是在长方形水池的一侧通入空气，使污水旋流运动，流速从周边到中心逐渐减小，砂粒在池底的集砂槽中与水分离，污水中的有机物和从砂粒上冲刷下来的污泥仍呈悬浮状态，随着水流进人后面的处理构筑物。1415 普通沉砂池的最大缺点就是在其截留的沉砂中夹杂有一些有机物，这些有机物的存在，使沉砂易于腐败发臭，夏季气温较高时尤甚，这样对沉砂的处理和周围环境产生不利影响。普通沉砂池的另一缺点是对有机物包裹的砂粒截留效果较差。 曝气沉砂池的优点是除砂效率稳定，受进水流量变化的影响较小。水力旋转作用使砂粒与有机物分离效果较好，从曝气沉砂池排出的沉砂中，有机物只占 5 ％左右，长期搁置也不会腐败发臭。曝气沉砂过程的同时，还能起到气浮油并吹脱挥发性有机物的作用和预曝气充氧并氧化部分有机物的作用。16IV.沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物。结构（水区、沉淀区、污泥区、缓冲区和出水区）1.进水区和出水区：使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产牛的不利影响，同时减少死水区、提高沉淀池的容积利用率2.沉淀区也称澄清区，即沉淀池的工作区：沉淀颗粒与废水分离的区域3.污泥区：是污泥贮存、浓缩和排出的区域4.缓冲区：是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。17沉淀池和沉砂池的区别 沉砂池一般是设在污水处理厂生化构筑物之前的泥水分离的设施。分离的沉淀物质多为颗粒较大的砂子，沉淀物质比重较大，无机成分高，含水量低。污水在迁移、流动和汇集过程中不可避免会混入泥砂。污水中的砂如果不预先沉降分离去除，则会影响后续处理设备的运行。最主要的是磨损机泵、堵塞管网，干扰甚至破坏生化处理工艺过程。 沉淀池一般是在生化前或生化后泥水分离的构筑物，多为分离颗粒较细的污泥。在生化之前的称为初沉池，沉淀的污泥无机称为较多，污泥含水率相对于二沉池污泥低些。位于生化之后的沉淀池一般称为二沉池，多为有机污泥，污泥含水率较高。18沉淀原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向下流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。19常见的几种沉淀池类型平流式沉淀池竖流式沉淀池幅流式沉淀池斜流...
