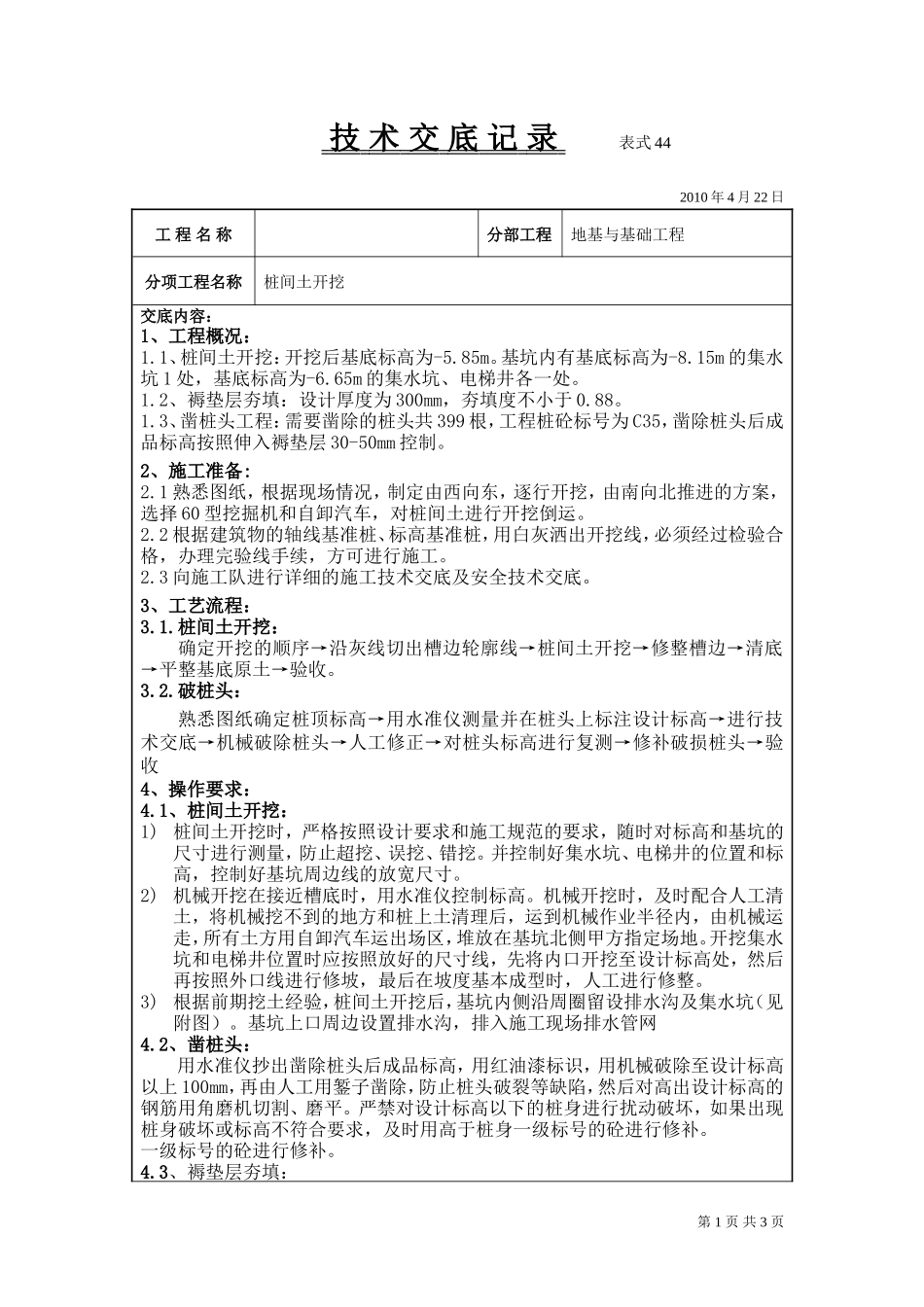

技 术 交 底 记 录 表式 442010 年 4 月 22 日工 程 名 称分部工程地基与基础工程分项工程名称桩间土开挖交底内容：1、工程概况：1.1、桩间土开挖：开挖后基底标高为-5.85m。基坑内有基底标高为-8.15m 的集水坑 1 处，基底标高为-6.65m 的集水坑、电梯井各一处。1.2、褥垫层夯填：设计厚度为 300mm，夯填度不小于 0.88。1.3、凿桩头工程：需要凿除的桩头共 399 根，工程桩砼标号为 C35，凿除桩头后成品标高按照伸入褥垫层 30-50mm 控制。2、施工准备:2.1 熟悉图纸，根据现场情况，制定由西向东，逐行开挖，由南向北推进的方案，选择 60 型挖掘机和自卸汽车，对桩间土进行开挖倒运。2.2 根据建筑物的轴线基准桩、标高基准桩，用白灰洒出开挖线，必须经过检验合格，办理完验线手续，方可进行施工。2.3 向施工队进行详细的施工技术交底及安全技术交底。3、工艺流程：3.1.桩间土开挖：确定开挖的顺序→沿灰线切出槽边轮廓线→桩间土开挖→修整槽边→清底→平整基底原土→验收。3.2.破桩头：熟悉图纸确定桩顶标高→用水准仪测量并在桩头上标注设计标高→进行技术交底→机械破除桩头→人工修正→对桩头标高进行复测→修补破损桩头→验收4、操作要求：4.1、桩间土开挖：1) 桩间土开挖时，严格按照设计要求和施工规范的要求，随时对标高和基坑的尺寸进行测量，防止超挖、误挖、错挖。并控制好集水坑、电梯井的位置和标高，控制好基坑周边线的放宽尺寸。2) 机械开挖在接近槽底时，用水准仪控制标高。机械开挖时，及时配合人工清土，将机械挖不到的地方和桩上土清理后，运到机械作业半径内，由机械运走，所有土方用自卸汽车运出场区，堆放在基坑北侧甲方指定场地。开挖集水坑和电梯井位置时应按照放好的尺寸线，先将内口开挖至设计标高处，然后再按照外口线进行修坡，最后在坡度基本成型时，人工进行修整。3) 根据前期挖土经验，桩间土开挖后，基坑内侧沿周圈留设排水沟及集水坑（见附图）。基坑上口周边设置排水沟，排入施工现场排水管网4.2、凿桩头：用水准仪抄出凿除桩头后成品标高，用红油漆标识，用机械破除至设计标高以上 100mm，再由人工用錾子凿除，防止桩头破裂等缺陷，然后对高出设计标高的钢筋用角磨机切割、磨平。严禁对设计标高以下的桩身进行扰动破坏，如果出现桩身破坏或标高不符合要求，及时用高于桩身一级标号的砼进行修补。一级标号的砼进行修补。4.3、褥垫层夯填：第 1 页 共 3 页褥垫层材料选用中砂，粒径不超过 30mm，厚度为 300mm，桩顶应伸入褥垫层 30-50mm,用 25t 震动压路机夯压不少于 3 遍，夯填度控制不大于 0.88。4.4、注意事项：4.3.1.尽量减少对地基土的扰动，桩间土开挖时，要注意保护混凝土桩，避免桩被扰动。开挖时，要注意保护标准定位桩、轴线桩、标准高程桩，保护降水井。4.3.2.当地基局部存在软弱土层，不符合设计要求时，应与勘察、设计、建设部门共同提出方案进行处理。5、质量控制：5.1.基坑土方开挖工程质量控制:5.1.1.标高控制于±50mm。5.1.2.边坡按照设计要求 1:0.33 进行放坡。5.1.3 开挖尺寸（长宽）允许误差为+500mm。5.1.4.基坑表面平整度控制在 50mm5.2、凿桩头工程质量要求：先用机械将桩头凿至设计标高以上 100mm，然后采用人工将桩头修正至设计标高，修正后的成品桩头应表面平整、整体标高控制于±10mm，表面及桩身应清理干净，严禁在凿除过程中破坏设计桩顶标高以下的桩身。5.3、褥垫层夯填质量要求：厚度为 300mm，褥垫层夯压完成面平整度不大于 20mm，夯填度控制不大于0.88。6、现场机械设备配备:现场机械设备配备用表序号机械名称规格型号数量1.挖掘机60 型1 台2.自卸汽车6t4 辆3.压路机25t 震动型1 台4.风镐2 台5.錾子100 个6.角磨机φ10037.榔头20 个7、雨期施工措施：桩间土开挖至设计标高后，保证基坑底内侧排水沟、基坑上口排水沟畅通，水能排入施工现场排水管网。遇到雨天需对基坑底覆盖塑料薄膜保护。经常检查边坡及支护的情况，防止坑壁受水浸泡造成塌方。8、安全措施：8.1、进入雨期施工，项目部应合理排工序，精心组织施工，加强安全检查，及时排查隐患...
