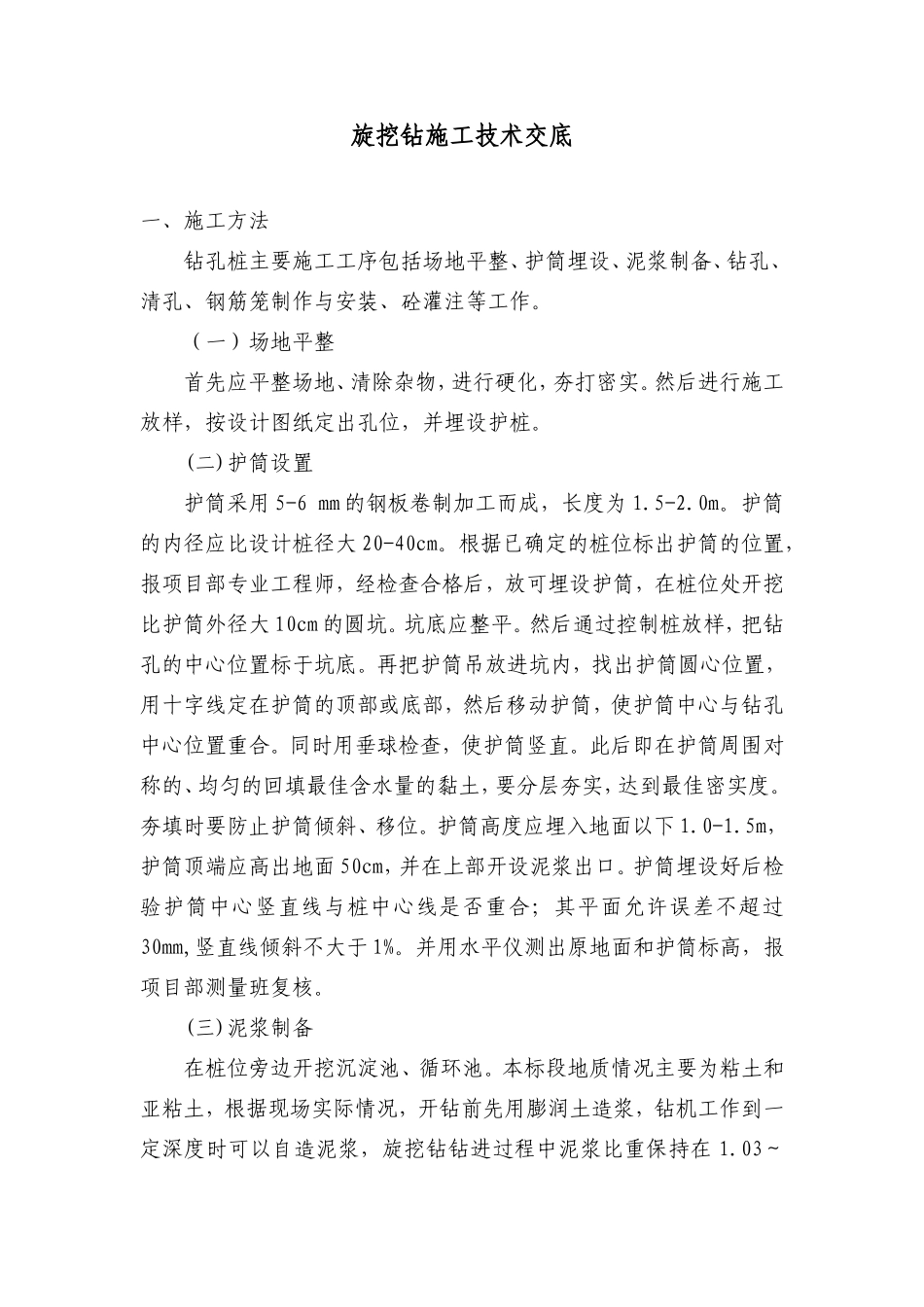

旋挖钻施工技术交底一、施工方法钻孔桩主要施工工序包括场地平整、护筒埋设、泥浆制备、钻孔、清孔、钢筋笼制作与安装、砼灌注等工作。（一）场地平整首先应平整场地、清除杂物，进行硬化，夯打密实。然后进行施工放样，按设计图纸定出孔位，并埋设护桩。(二)护筒设置护筒采用 5-6 mm 的钢板卷制加工而成，长度为 1.5-2.0m。护筒的内径应比设计桩径大 20-40cm。根据已确定的桩位标出护筒的位置，报项目部专业工程师，经检查合格后，放可埋设护筒，在桩位处开挖比护筒外径大 10cm 的圆坑。坑底应整平。然后通过控制桩放样，把钻孔的中心位置标于坑底。再把护筒吊放进坑内，找出护筒圆心位置，用十字线定在护筒的顶部或底部，然后移动护筒，使护筒中心与钻孔中心位置重合。同时用垂球检查，使护筒竖直。此后即在护筒周围对称的、均匀的回填最佳含水量的黏土，要分层夯实，达到最佳密实度。夯填时要防止护筒倾斜、移位。护筒高度应埋入地面以下 1.0-1.5m，护筒顶端应高出地面 50cm，并在上部开设泥浆出口。护筒埋设好后检验护筒中心竖直线与桩中心线是否重合；其平面允许误差不超过30mm,竖直线倾斜不大于 1%。并用水平仪测出原地面和护筒标高，报项目部测量班复核。(三)泥浆制备在桩位旁边开挖沉淀池、循环池。本标段地质情况主要为粘土和亚粘土，根据现场实际情况，开钻前先用膨润土造浆，钻机工作到一定深度时可以自造泥浆，旋挖钻钻进过程中泥浆比重保持在 1.03～1.2 之间;钻孔多余泥浆排到指定泥浆池进行处理，严禁将泥浆排到河道及农田，避免淤塞河道及造成环境污染。(四)钻孔施工各项准备工作完成后,进行钻机就位。冲击钻机安装后,旋挖钻机安装后,检查其钻机是否水平,并保证两履带座落在坚实的土体上,然后调直桅杆,确保钻机中心与桩位垂直重合,其偏差不大于 10mm。合格后报项目部专业工程师，监理同意后放可开钻。开钻孔位必须准确，刚开钻时应慢速施工，待钻到一定深度后，方可加快速度。用旋挖钻钻进中严守《钻探规程》的有关规定，并控制提放绳速度，严防激振力过大引起塌孔。在钻进过程中经常检查钻渣以复核图纸地质情况,并根据不同的地层情况调整泥浆比重及进尺速度。地质情况不符时,做好记录,并取地质渣样进行保存。并报项目部专业工程师。 (五)验孔钻孔深度达到设计标高后，报项目部专业工程师。孔径、孔深和倾斜度采用钢筋探孔器进行检查，钢筋探孔器可采用钻孔桩钢筋笼直径加 10cm（不得大于钻头直径），长度不小于 4D(D 为桩径),经终孔检验合格后方可清孔。(六)清孔旋挖钻机施工清孔采用换浆法进行清孔。当钻孔达到设计标高后，稍提钻头空转，进行泥浆循环，以中速压入比重为 1.03-1.10 的较纯泥浆，把钻孔内悬浮钻渣较多的泥浆换出；使清孔后泥浆的含砂率降到 2%以下，黏度为 17-20s，相对密度为 1.03-1.10，且孔的沉淀厚度不大于设计或规范的数值，即可停止清孔。冲击钻施工时，采用导管进行换浆法清孔，待钻渣清出后，向孔内不断加入清水降低泥浆比重，直至泥浆各项指标达到规范要求，停止清孔。注意清孔时必须保持孔内水头,防止塌孔。不得用加深钻孔深度的方法代替清孔。在提移钻机和后续准备工作中，孔底可能有新的沉淀物，待钢筋笼安装完毕，检查沉淀层厚度，如沉淀层过厚，采用导管二次清孔，直至符合设计要求，具体钻孔桩成孔质量标准见下表所示： (七)钢筋笼的制作、安装所有钻孔桩的钢筋笼均在钢筋加工厂内加工成型。钢筋笼采用加强箍筋成型法制作。制作时，先做好加强箍筋圈，并标出主筋位置。把主筋摆在平整的工作台上，并标出加强箍筋的位置。焊接时，使加强箍筋上任一主筋的标记对准主筋中部的加劲筋标记，扶正加劲筋，并用木制直角板校正加强箍筋筋与主筋的垂直度，然后点焊。在一根主筋上焊好全部加强箍筋筋后，在骨架两端各站一人转动骨架，将其余主筋逐根焊好，然后抬起骨架搁于支架上，套入钢筋，按设计位置布好螺旋筋并绑扎于主筋上，点焊焊牢。钢筋笼在吊运过程中都不得使骨架变形。钢筋笼的吊装采用吊车项目允 许 偏 差孔的中心位置（mm）50孔径（mm）不小于设计桩径倾斜度小 于 1%孔深（m）不小于设计规定沉淀厚...
