特大桥旋挖钻孔桩技术交底书--技术交底

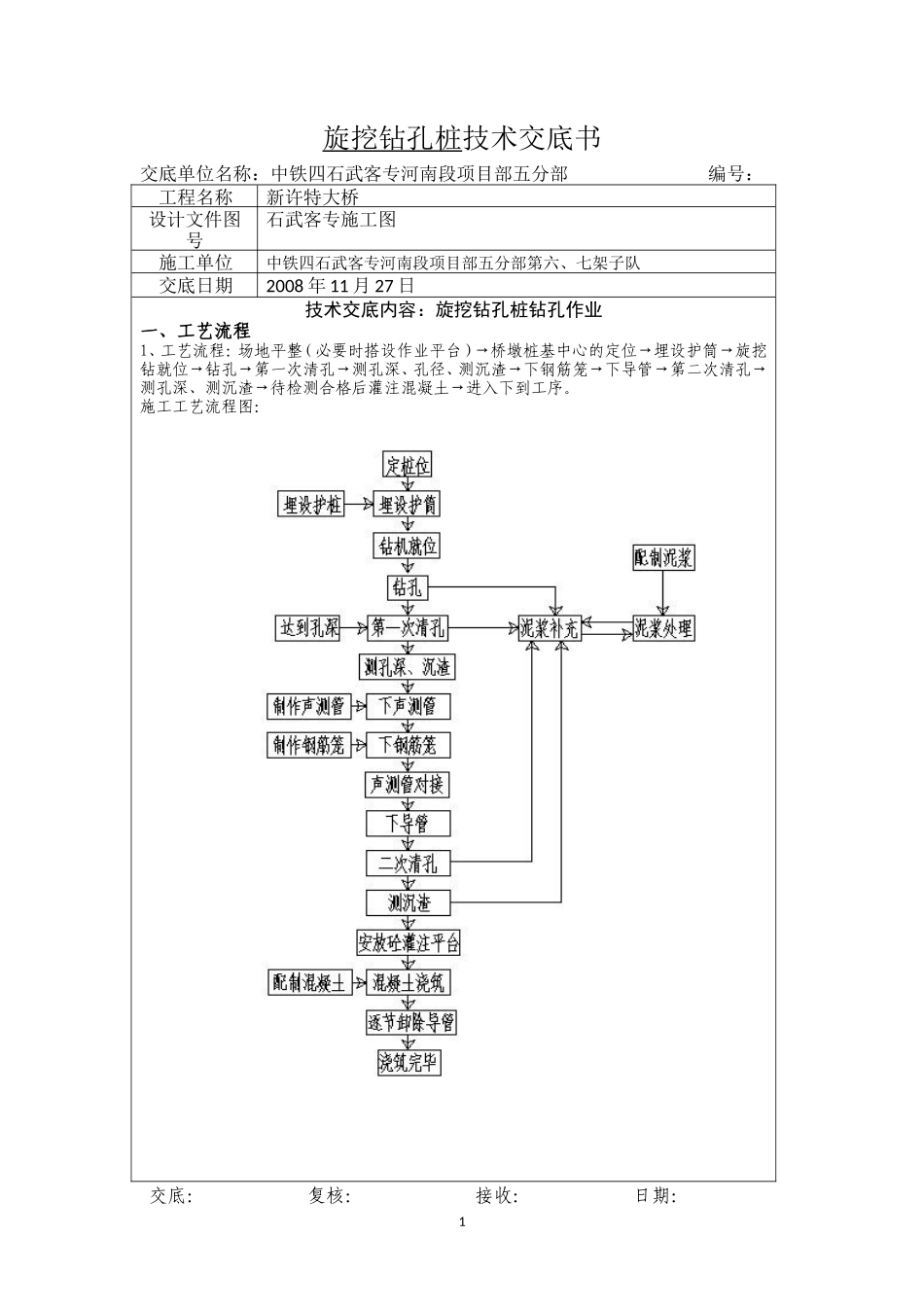

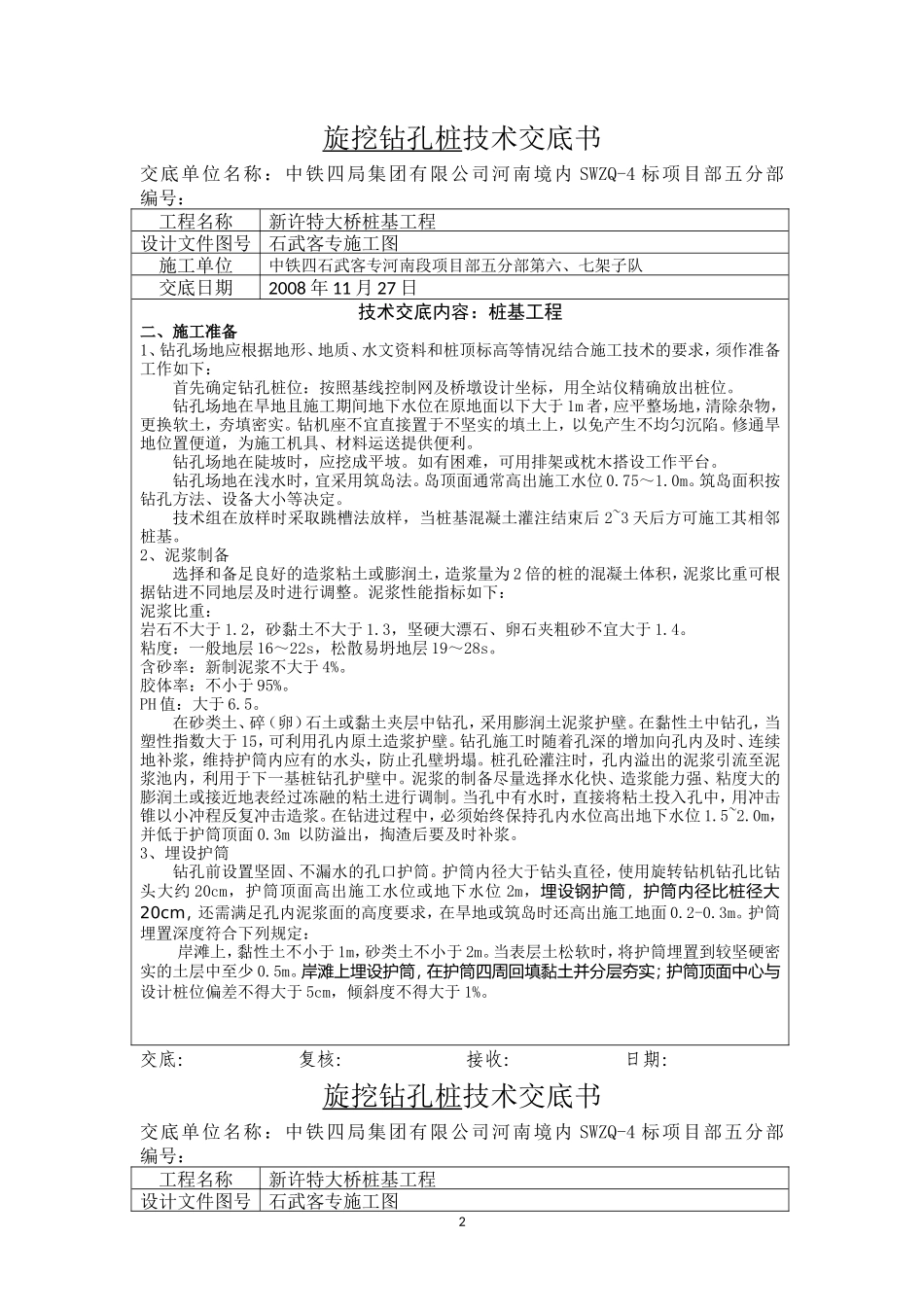

旋挖钻孔桩技术交底书交底单位名称：中铁四石武客专河南段项目部五分部 编号：工程名称新许特大桥设计文件图号石武客专施工图施工单位中铁四石武客专河南段项目部五分部第六、七架子队交底日期2008 年 11 月 27 日技术交底内容：旋挖钻孔桩钻孔作业一、工艺流程1、工艺流程：场地平整（必要时搭设作业平台）→桥墩桩基中心的定位→埋设护筒→旋挖钻就位→钻孔→第一次清孔→测孔深、孔径、测沉渣→下钢筋笼→下导管→第二次清孔→测孔深、测沉渣→待检测合格后灌注混凝土→进入下到工序。施工工艺流程图：交底： 复核： 接收： 日期：1旋挖钻孔桩技术交底书交底单位名称：中铁四局集团有限公司河南境内 SWZQ-4 标项目部五分部 编号：工程名称新许特大桥桩基工程设计文件图号石武客专施工图施工单位中铁四石武客专河南段项目部五分部第六、七架子队交底日期2008 年 11 月 27 日技术交底内容：桩基工程二、施工准备 1、钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，须作准备工作如下：首先确定钻孔桩位：按照基线控制网及桥墩设计坐标，用全站仪精确放出桩位。钻孔场地在旱地且施工期间地下水位在原地面以下大于 1m 者，应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。修通旱地位置便道，为施工机具、材料运送提供便利。钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。钻孔场地在浅水时，宜采用筑岛法。岛顶面通常高出施工水位 0.75～1.0m。筑岛面积按钻孔方法、设备大小等决定。技术组在放样时采取跳槽法放样，当桩基混凝土灌注结束后 2~3 天后方可施工其相邻桩基。2、泥浆制备 选择和备足良好的造浆粘土或膨润土，造浆量为 2 倍的桩的混凝土体积，泥浆比重可根据钻进不同地层及时进行调整。泥浆性能指标如下：泥浆比重：岩石不大于 1.2，砂黏土不大于 1.3，坚硬大漂石、卵石夹粗砂不宜大于 1.4。粘度：一般地层 16～22s，松散易坍地层 19～28s。含砂率：新制泥浆不大于 4%。胶体率：不小于 95%。PH 值：大于 6.5。在砂类土、碎（卵）石土或黏土夹层中钻孔，采用膨润土泥浆护壁。在黏性土中钻孔，当塑性指数大于 15，可利用孔内原土造浆护壁。钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。泥浆的制备尽量选择水化快、造浆能力强、粘度大的膨润土或接近地表经过冻融的粘土进行调制。当孔中有水时，直接将粘土投入孔中，用冲击锥以小冲程反复冲击造浆。在钻进过程中，必须始终保持孔内水位高出地下水位 1.5~2.0m，并低于护筒顶面 0.3m 以防溢出，掏渣后要及时补浆。3、埋设护筒 钻孔前设置坚固、不漏水的孔口护筒。护筒内径大于钻头直径，使用旋转钻机钻孔比钻头大约 20cm，护筒顶面高出施工水位或地下水位 2m，埋设钢护筒，护筒内径比桩径大20cm，还需满足孔内泥浆面的高度要求，在旱地或筑岛时还高出施工地面 0.2-0.3m。护筒埋置深度符合下列规定：岸滩上，黏性土不小于 1m，砂类土不小于 2m。当表层土松软时，将护筒埋置到较坚硬密实的土层中至少 0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不得大于 5cm，倾斜度不得大于 1%。交底： 复核： 接收： 日期：旋挖钻孔桩技术交底书交底单位名称：中铁四局集团有限公司河南境内 SWZQ-4 标项目部五分部 编号：工程名称新许特大桥桩基工程设计文件图号石武客专施工图2施工单位中铁四石武客专河南段项目部五分部第六、七架子队交底日期2008 年 11 月 27 日技术交底内容：桩基工程三、钻机就位及钻孔 1、钻机就位前，应对钻孔各项准备工作进行检查。钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，施工队对钻机就位自检。 2、钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。 3、钻孔作...
