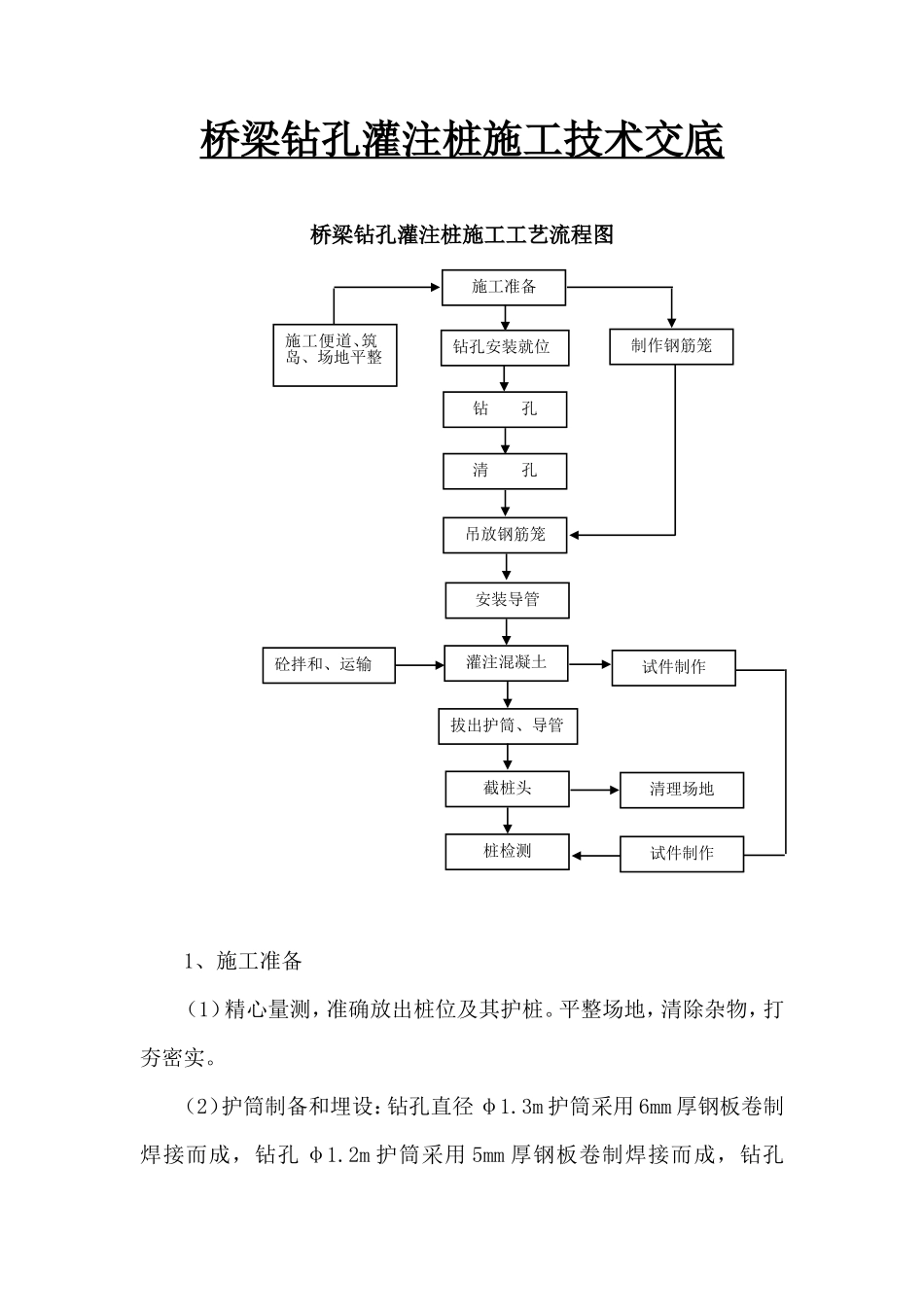

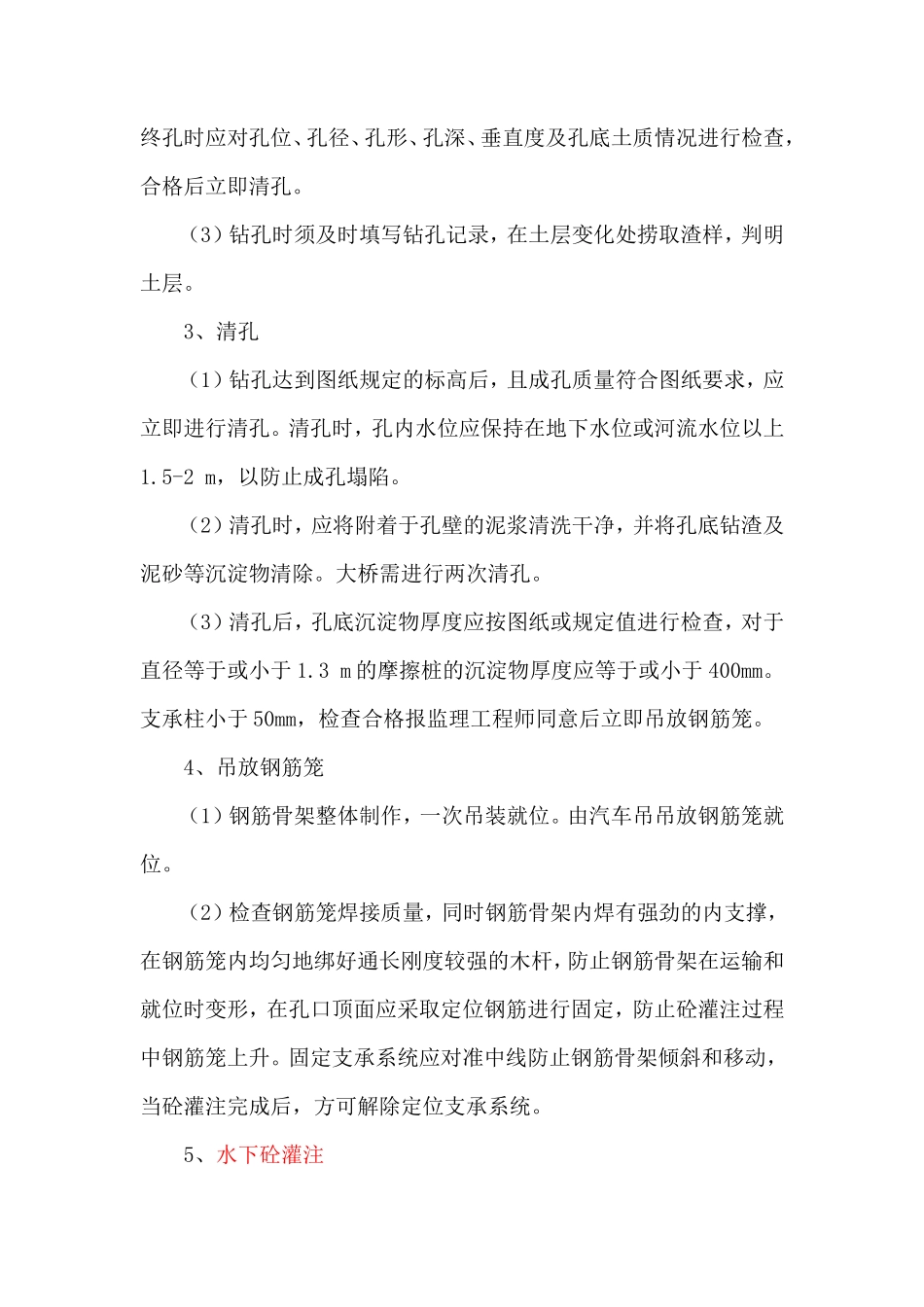

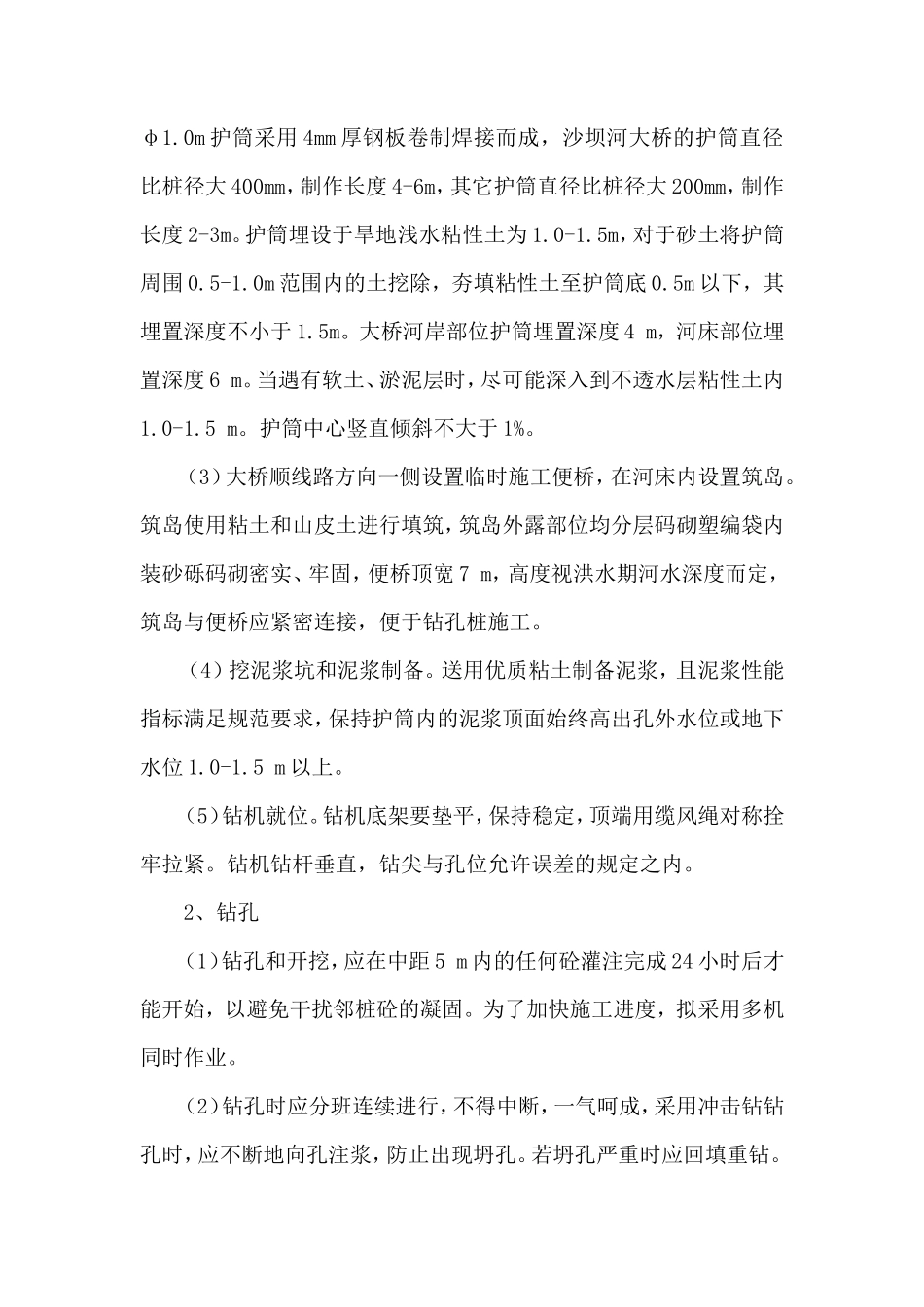

桥梁钻孔灌注桩施工技术交底桥梁钻孔灌注桩施工工艺流程图1、施工准备（1）精心量测，准确放出桩位及其护桩。平整场地，清除杂物，打夯密实。（2）护筒制备和埋设：钻孔直径 φ1.3m 护筒采用 6mm 厚钢板卷制焊接而成，钻孔 φ1.2m 护筒采用 5mm 厚钢板卷制焊接而成，钻孔施工准备钻孔安装就位钻 孔清 孔吊放钢筋笼安装导管拔出护筒、导管截桩头桩检测制作钢筋笼清理场地施工便道、筑岛、场地平整试件制作试件制作灌注混凝土砼拌和、运输φ1.0m 护筒采用 4mm 厚钢板卷制焊接而成，沙坝河大桥的护筒直径比桩径大 400mm，制作长度 4-6m，其它护筒直径比桩径大 200mm，制作长度 2-3m。护筒埋设于旱地浅水粘性土为 1.0-1.5m，对于砂土将护筒周围 0.5-1.0m 范围内的土挖除，夯填粘性土至护筒底 0.5m 以下，其埋置深度不小于 1.5m。大桥河岸部位护筒埋置深度 4 m，河床部位埋置深度 6 m。当遇有软土、淤泥层时，尽可能深入到不透水层粘性土内1.0-1.5 m。护筒中心竖直倾斜不大于 1%。（3）大桥顺线路方向一侧设置临时施工便桥，在河床内设置筑岛。筑岛使用粘土和山皮土进行填筑，筑岛外露部位均分层码砌塑编袋内装砂砾码砌密实、牢固，便桥顶宽 7 m，高度视洪水期河水深度而定，筑岛与便桥应紧密连接，便于钻孔桩施工。（4）挖泥浆坑和泥浆制备。送用优质粘土制备泥浆，且泥浆性能指标满足规范要求，保持护筒内的泥浆顶面始终高出孔外水位或地下水位 1.0-1.5 m 以上。（5）钻机就位。钻机底架要垫平，保持稳定，顶端用缆风绳对称拴牢拉紧。钻机钻杆垂直，钻尖与孔位允许误差的规定之内。2、钻孔（1）钻孔和开挖，应在中距 5 m 内的任何砼灌注完成 24 小时后才能开始，以避免干扰邻桩砼的凝固。为了加快施工进度，拟采用多机同时作业。（2）钻孔时应分班连续进行，不得中断，一气呵成，采用冲击钻钻孔时，应不断地向孔注浆，防止出现坍孔。若坍孔严重时应回填重钻。终孔时应对孔位、孔径、孔形、孔深、垂直度及孔底土质情况进行检查，合格后立即清孔。（3）钻孔时须及时填写钻孔记录，在土层变化处捞取渣样，判明土层。3、清孔（1）钻孔达到图纸规定的标高后，且成孔质量符合图纸要求，应立即进行清孔。清孔时，孔内水位应保持在地下水位或河流水位以上1.5-2 m，以防止成孔塌陷。（2）清孔时，应将附着于孔壁的泥浆清洗干净，并将孔底钻渣及泥砂等沉淀物清除。大桥需进行两次清孔。（3）清孔后，孔底沉淀物厚度应按图纸或规定值进行检查，对于直径等于或小于 1.3 m 的摩擦桩的沉淀物厚度应等于或小于 400mm。支承柱小于 50mm，检查合格报监理工程师同意后立即吊放钢筋笼。4、吊放钢筋笼（1）钢筋骨架整体制作，一次吊装就位。由汽车吊吊放钢筋笼就位。（2）检查钢筋笼焊接质量，同时钢筋骨架内焊有强劲的内支撑，在钢筋笼内均匀地绑好通长刚度较强的木杆，防止钢筋骨架在运输和就位时变形，在孔口顶面应采取定位钢筋进行固定，防止砼灌注过程中钢筋笼上升。固定支承系统应对准中线防止钢筋骨架倾斜和移动，当砼灌注完成后，方可解除定位支承系统。5、水下砼灌注（1）水下砼采用直升导管法，灌注水下砼前，应检测孔底泥浆沉淀厚度，不符合要求时，应再次清孔。（2）砼运至灌注地点时，应检查其均匀性和坍落度，如不符合要求，应二次拌合。（3）孔身及孔底得到监理工程师认可且钢筋骨架安放就位后，应立即开始灌注水下砼，并应连续进行，不得中断。（4）采用直升导管法灌注砼方法是：将导管居中插入距孔底 25-40cm，在导管上口放入球囊，然后导管上接漏斗。导管由管径 300mm 钢管组成，用装有垫圈的法兰盘或丝扣连接，导管应进行水密、承压和接头抗拉试验。首批水下砼的数量应能满足导管初次埋置深度≥1.0m和填充导管底部间隙的需要。在整个灌注时间内，导管下口应伸入砼面层内至少 2 m，以防止泥浆及水冲入管内，且导管埋深不得大于 6 m。每罐车砼灌注完之后均测量砼面层的高程，计算导管的埋置深度，并始终严密监视导管应在无水状态下进行水下砼灌注，直至水下砼灌完为止。并且做好全过程施工记录，记录详细、完整。（5）灌注水下砼时...
