平朔东露天矿铁路专用线工程技术交底书--技术交底

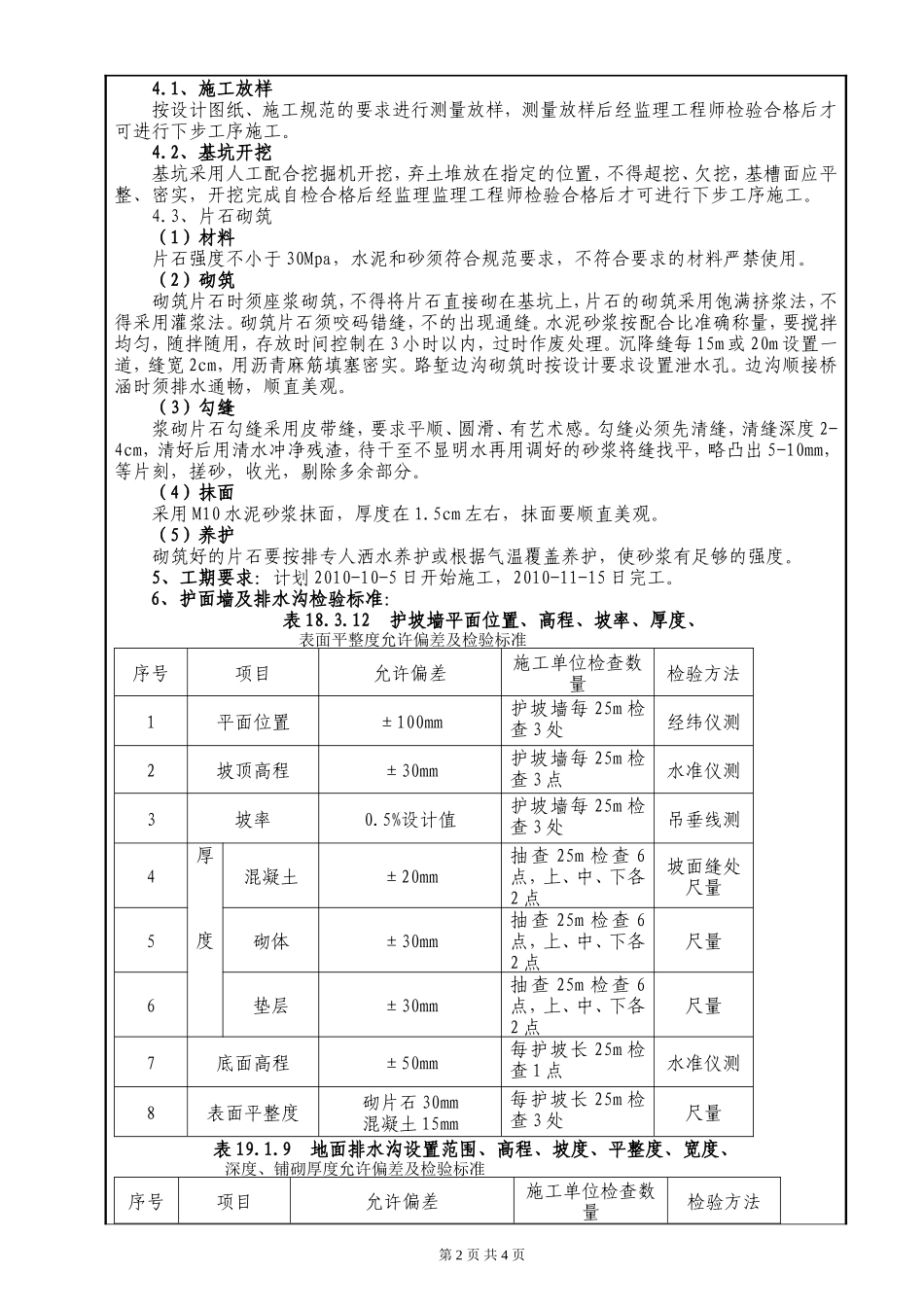

技术交底书项目名称：平朔东露天矿铁路专用线工程中铁十局Ⅳ标 200 编号：工程名称路堑护墙及排水沟交底部位DK20+070-DK20+230、DK21+040-DK21+210交底时间2010.10.11交底内容：1、编制依据1.1、与业主签订的施工合同；1.2、铁路路基施工技术指南1.3、铁路工程施工安全技术规程；1.4、我部对现场的踏勘情况；1.5、东露天矿铁路专用线设计文件；1.6、我单位积累的类似工程相关经验和资料及施工工艺、工法。2、工程概况：DK20+070-DK20+230 左侧 160 米路堑护墙、右侧 160 米路堑护墙，路堑护墙为 M7.5 浆砌片石，DK21+040-DK21+210 左侧 170 米路堑护墙、右侧 170 米路堑护墙，路堑护墙为 M7.5 浆砌片石；DK20+045-DK20+240 左侧 195 米排水侧沟、右侧 195 米排水侧沟，排水侧沟为 M7.5 浆砌片石，DK20+805-DK21+260 左侧 455 米排水侧沟、右侧 455 米排水侧沟，排水侧沟为 M7.5 浆砌片石；DK20+040-DK20+240 右侧 200 米排水天沟，排水天沟为 M7.5 浆砌片石，DK20+775-DK21+400 右侧 720 米排水天沟，排水天沟为 M7.5 浆砌片石路堑护墙顶。3、护墙施工3.1、施工放样按设计图纸、施工规范的要求进行测量放样，测量放样后经监理工程师检验合格后才可进行下步工序施工。3.2、基坑开挖施工工人技术交底进行基槽开挖，弃土堆放在指定的位置，不得超挖、欠挖，基槽面应平整、密实，开挖完成自检合格后经监理监理工程师检验合格后才可进行下步工序施工。3.3、片石砌筑（1）材料片石强度不小于 30Mpa，水泥和砂须符合规范要求，不符合要求的材料严禁使用。（2）砌筑砌筑时须按设计坡度挂线施工，砌筑片石时须座浆砌筑，不得将片石直接砌在基坑或边坡壁上，片石的砌筑采用饱满挤浆法，不得采用灌浆法。砌筑片石须咬码错缝，不的出现通缝。水泥砂浆按配合比准确称量，要搅拌均匀，随拌随用，存放时间控制在 3 小时以内，过时作废处理。墙身按设计要求每隔 2-3m 交错设置 10*10cm 的泄水孔，纵坡 5%，并在其后设砂夹小块石反滤层 30*50cm。护墙顶设置厚 25cm 的墙帽，并使其嵌入边坡内 20cm。护墙基础埋入冻结线以下，并埋入路基面下不小于 1m。护墙施工前必须清除坡面松土，必要时进行夯实，凹陷部分用圬工砌补，不可回填土石和干砌片石。护坡高度大于 6m 时设检查梯和拴绳环，确保施工安全。护墙超过 8m 时，于墙背中部设置一道耳墙，宽 50cm。护坡高度大于12m 时，采用双级护墙，上下墙之间设置 2m 宽 40cm 厚的错台。墙顶应平缓顺接。（3）每 100m3 砂浆取 1 组试件， 护面墙应密实、稳固，轮廓线顺直。（4）沉降缝设置墙身沉降缝每 15m 设置竖直一道，缝内两侧应平齐，砌石间无错牙搭接，缝宽 2cm，用沥青麻筋填塞密实，深 20cm。（5）勾缝浆砌片石勾缝采用皮带缝，要求平顺、圆滑、有艺术感。勾缝必须先清缝，清缝深度 2-4cm，清好后用清水冲净残渣，待干至不显明水再用调好的砂浆将缝找平，略凸出 5-10mm，等片刻，搓砂，收光，剔除多余部分。（6）养护砌筑好的片石要按排专人洒水养护或根据气温覆盖养护，使砂浆有足够的强度。4、排水工程第 1 页 共 4 页4.1、施工放样按设计图纸、施工规范的要求进行测量放样，测量放样后经监理工程师检验合格后才可进行下步工序施工。4.2、基坑开挖基坑采用人工配合挖掘机开挖，弃土堆放在指定的位置，不得超挖、欠挖，基槽面应平整、密实，开挖完成自检合格后经监理监理工程师检验合格后才可进行下步工序施工。4.3、片石砌筑（1）材料片石强度不小于 30Mpa，水泥和砂须符合规范要求，不符合要求的材料严禁使用。（2）砌筑砌筑片石时须座浆砌筑，不得将片石直接砌在基坑上，片石的砌筑采用饱满挤浆法，不得采用灌浆法。砌筑片石须咬码错缝，不的出现通缝。水泥砂浆按配合比准确称量，要搅拌均匀，随拌随用，存放时间控制在 3 小时以内，过时作废处理。沉降缝每 15m 或 20m 设置一道，缝宽 2cm，用沥青麻筋填塞密实。路堑边沟砌筑时按设计要求设置泄水孔。边沟顺接桥涵时须排水通畅，顺直美观。（3）勾缝浆砌片石勾缝采用皮带缝，要求平顺、圆滑、有艺术感...
