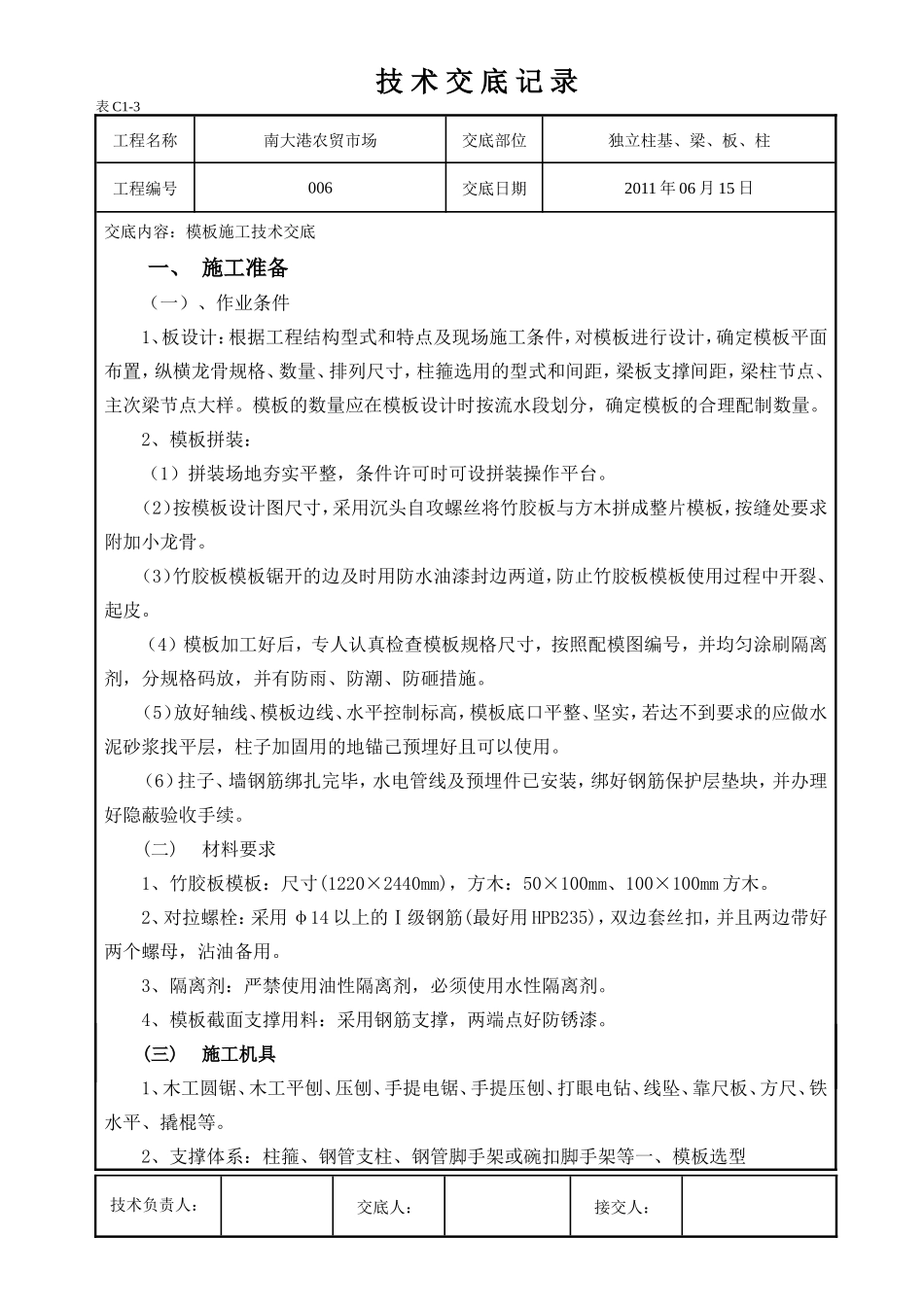

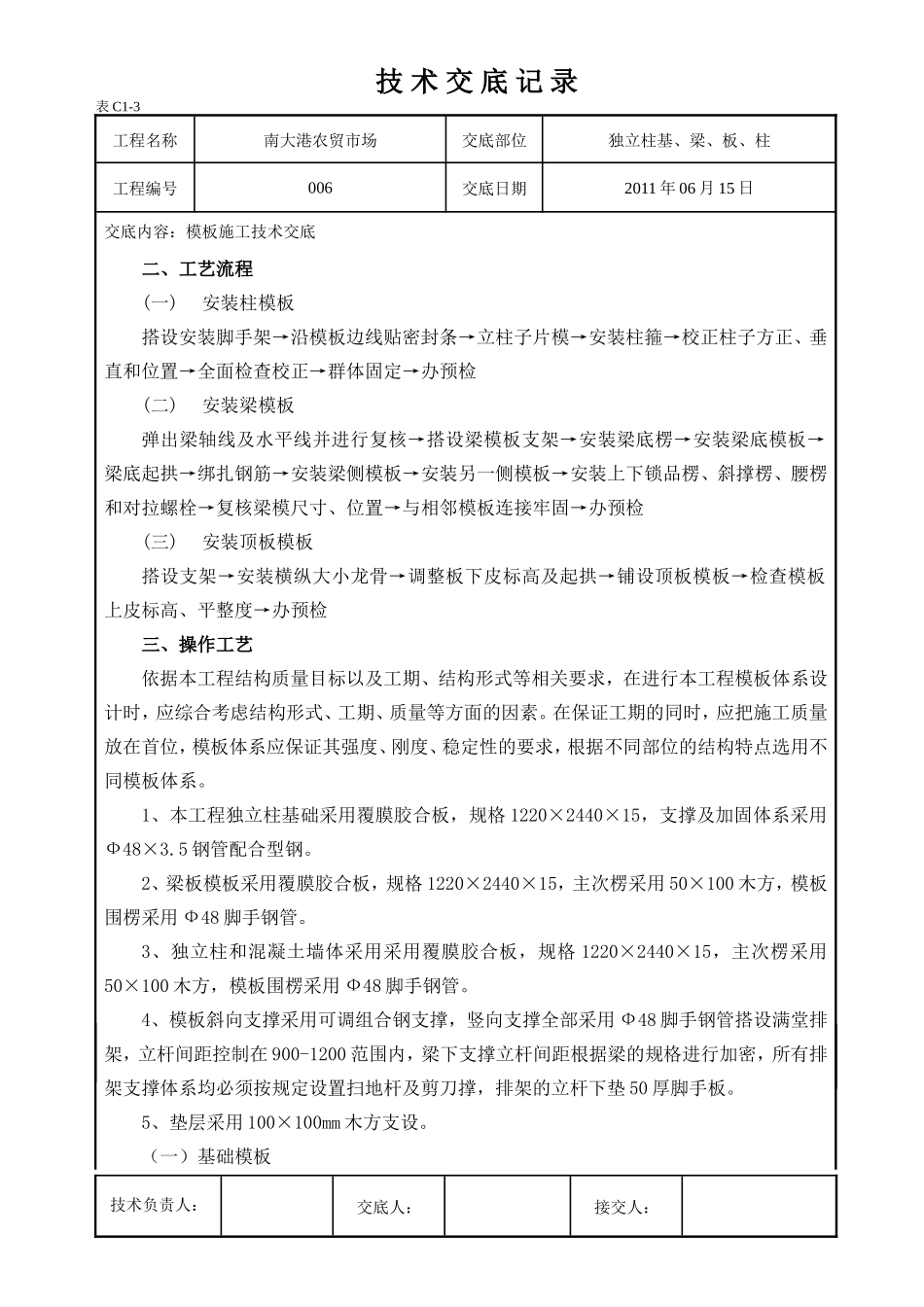

技 术 交 底 记 录表 C1-3 工程名称南大港农贸市场交底部位独立柱基、梁、板、柱工程编号006交底日期2011 年 06 月 15 日交底内容：模板施工技术交底一、 施工准备（一）、作业条件1、板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，梁板支撑间距，梁柱节点、主次梁节点大样。模板的数量应在模板设计时按流水段划分，确定模板的合理配制数量。 2、模板拼装：（1）拼装场地夯实平整，条件许可时可设拼装操作平台。（2）按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，按缝处要求附加小龙骨。（3）竹胶板模板锯开的边及时用防水油漆封边两道，防止竹胶板模板使用过程中开裂、起皮。（4）模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷隔离剂，分规格码放，并有防雨、防潮、防砸措施。（5）放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层，柱子加固用的地锚己预埋好且可以使用。（6）拄子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办理好隐蔽验收手续。(二)材料要求1、竹胶板模板：尺寸(1220×2440mm)，方木：50×100mm、100×100mm 方木。2、对拉螺栓：采用 φ14 以上的Ⅰ级钢筋(最好用 HPB235)，双边套丝扣，并且两边带好两个螺母，沾油备用。3、隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。4、模板截面支撑用料：采用钢筋支撑，两端点好防锈漆。(三)施工机具1、木工圆锯、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。2、支撑体系：柱箍、钢管支柱、钢管脚手架或碗扣脚手架等一、模板选型技术负责人：交底人：接交人：技 术 交 底 记 录表 C1-3 工程名称南大港农贸市场交底部位独立柱基、梁、板、柱工程编号006交底日期2011 年 06 月 15 日交底内容：模板施工技术交底二、工艺流程(一)安装柱模板搭设安装脚手架→沿模板边线贴密封条→立柱子片模→安装柱箍→校正柱子方正、垂直和位置→全面检查校正→群体固定→办预检(二)安装梁模板弹出梁轴线及水平线并进行复核→搭设梁模板支架→安装梁底楞→安装梁底模板→梁底起拱→绑扎钢筋→安装梁侧模板→安装另一侧模板→安装上下锁品楞、斜撑楞、腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连接牢固→办预检(三)安装顶板模板搭设支架→安装横纵大小龙骨→调整板下皮标高及起拱→铺设顶板模板→检查模板上皮标高、平整度→办预检三、操作工艺依据本工程结构质量目标以及工期、结构形式等相关要求，在进行本工程模板体系设计时，应综合考虑结构形式、工期、质量等方面的因素。在保证工期的同时，应把施工质量放在首位，模板体系应保证其强度、刚度、稳定性的要求，根据不同部位的结构特点选用不同模板体系。1、本工程独立柱基础采用覆膜胶合板，规格 1220×2440×15，支撑及加固体系采用Ф48×3.5 钢管配合型钢。2、梁板模板采用覆膜胶合板，规格 1220×2440×15，主次楞采用 50×100 木方，模板围楞采用 Ф48 脚手钢管。3、独立柱和混凝土墙体采用采用覆膜胶合板，规格 1220×2440×15，主次楞采用50×100 木方，模板围楞采用 Ф48 脚手钢管。4、模板斜向支撑采用可调组合钢支撑，竖向支撑全部采用 Ф48 脚手钢管搭设满堂排架，立杆间距控制在 900-1200 范围内，梁下支撑立杆间距根据梁的规格进行加密，所有排架支撑体系均必须按规定设置扫地杆及剪刀撑，排架的立杆下垫 50 厚脚手板。5、垫层采用 100×100mm 木方支设。（一）基础模板技术负责人：交底人：接交人：技 术 交 底 记 录表 C1-3 工程名称南大港农贸市场交底部位独立柱基、梁、板、柱工程编号006交底日期2011 年 06 月 15 日交底内容：模板施工技术交底基础底板模为木模，利用架子管或木方加固。（二）框架柱模板安装（1）采用双面覆膜木模板，框架柱模板外钉 50mm×100mm 木方组合成的定型大模板。梁用 Φ14 对拉螺栓和钢管围檩加固，对拉螺杆纵...
