某医院综合楼桩基工程技术交底书--技术交底

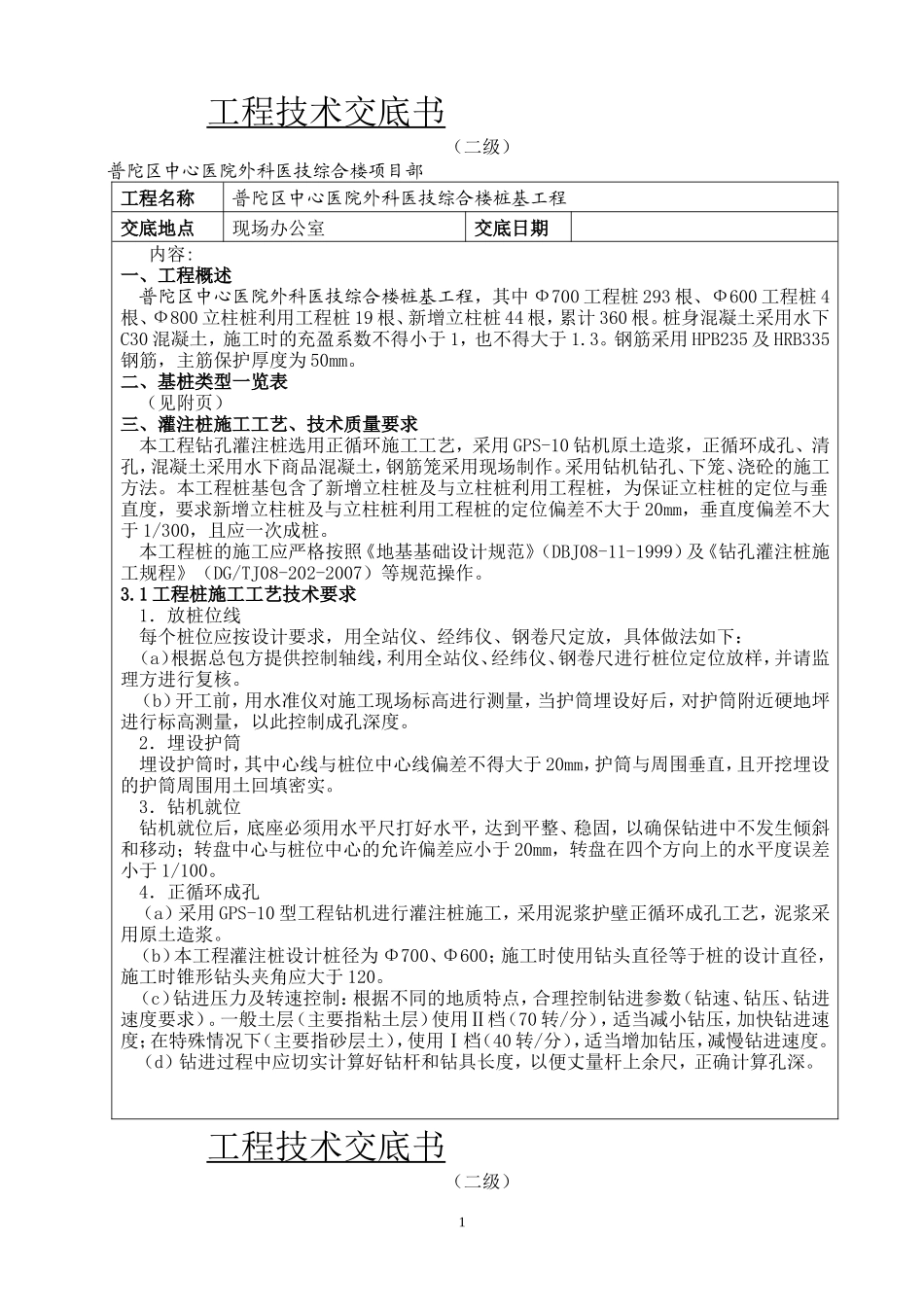

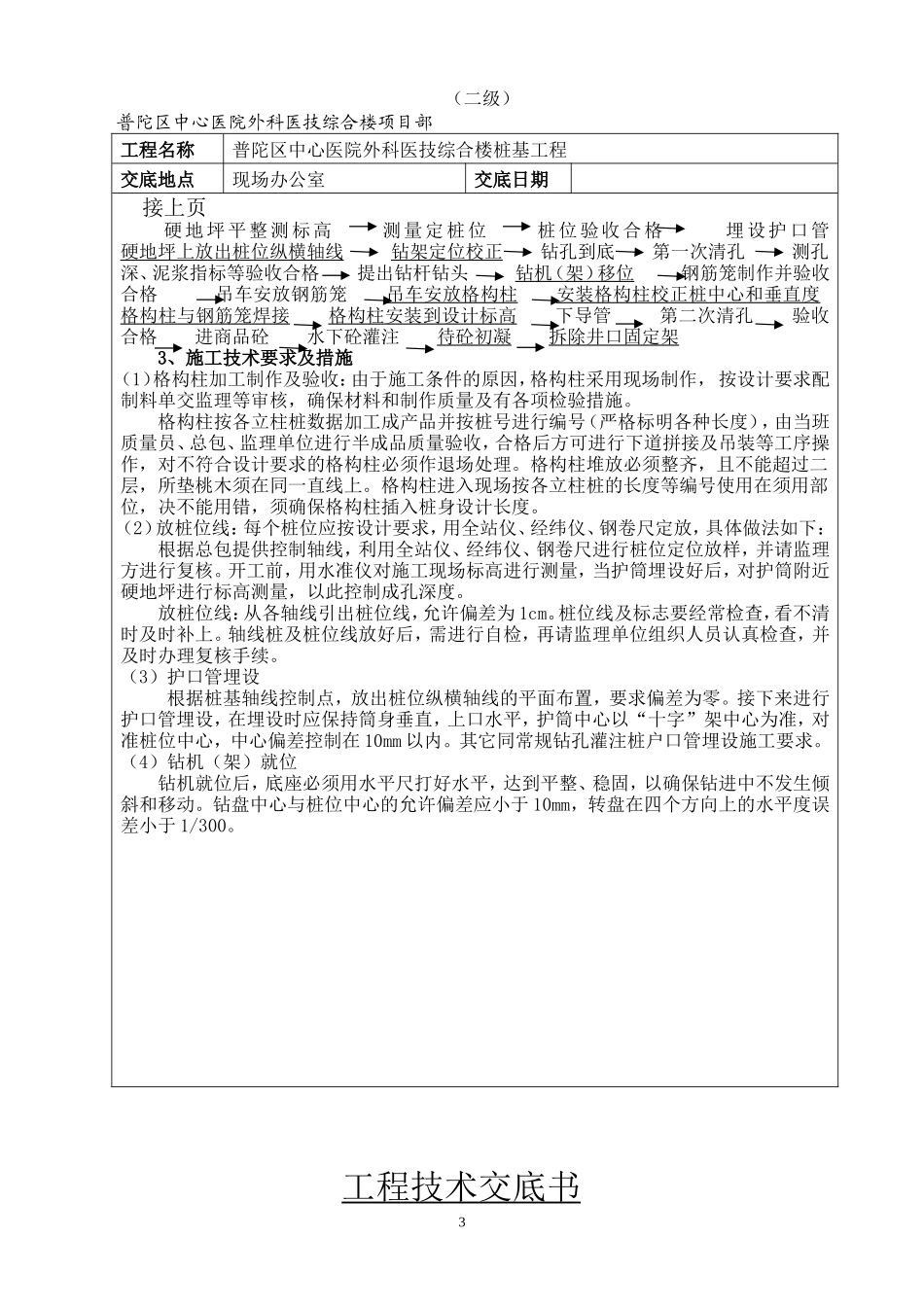

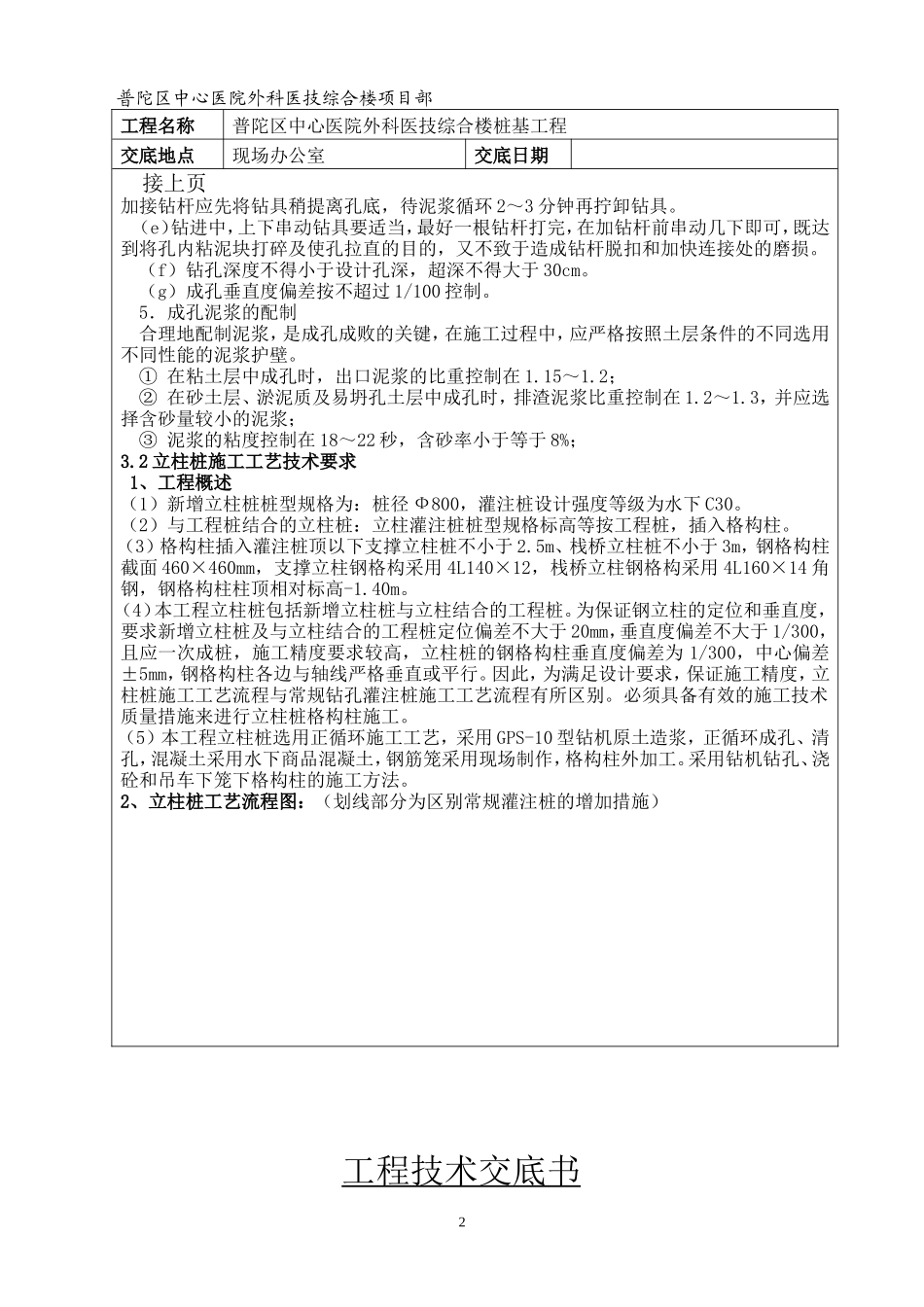

工程技术交底书（二级） 普陀区中心医院外科医技综合楼项目部工程名称普陀区中心医院外科医技综合楼桩基工程交底地点现场办公室交底日期 内容:一、工程概述普陀区中心医院外科医技综合楼桩基工程，其中 Ф700 工程桩 293 根、Ф600 工程桩 4根、Ф800 立柱桩利用工程桩 19 根、新增立柱桩 44 根，累计 360 根。桩身混凝土采用水下C30 混凝土，施工时的充盈系数不得小于 1，也不得大于 1.3。钢筋采用 HPB235 及 HRB335钢筋，主筋保护厚度为 50mm。二、基桩类型一览表（见附页）三、灌注桩施工工艺、技术质量要求本工程钻孔灌注桩选用正循环施工工艺，采用 GPS-10 钻机原土造浆，正循环成孔、清孔，混凝土采用水下商品混凝土，钢筋笼采用现场制作。采用钻机钻孔、下笼、浇砼的施工方法。本工程桩基包含了新增立柱桩及与立柱桩利用工程桩，为保证立柱桩的定位与垂直度，要求新增立柱桩及与立柱桩利用工程桩的定位偏差不大于 20mm，垂直度偏差不大于 1/300，且应一次成桩。本工程桩的施工应严格按照《地基基础设计规范》（DBJ08-11-1999）及《钻孔灌注桩施工规程》（DG/TJ08-202-2007）等规范操作。3.1 工程桩施工工艺技术要求1．放桩位线每个桩位应按设计要求，用全站仪、经纬仪、钢卷尺定放，具体做法如下：（a）根据总包方提供控制轴线，利用全站仪、经纬仪、钢卷尺进行桩位定位放样，并请监理方进行复核。（b）开工前，用水准仪对施工现场标高进行测量，当护筒埋设好后，对护筒附近硬地坪进行标高测量，以此控制成孔深度。2．埋设护筒埋设护筒时，其中心线与桩位中心线偏差不得大于 20mm，护筒与周围垂直，且开挖埋设的护筒周围用土回填密实。3．钻机就位钻机就位后，底座必须用水平尺打好水平，达到平整、稳固，以确保钻进中不发生倾斜和移动；转盘中心与桩位中心的允许偏差应小于 20mm，转盘在四个方向上的水平度误差小于 1/100。4．正循环成孔（a）采用 GPS-10 型工程钻机进行灌注桩施工，采用泥浆护壁正循环成孔工艺，泥浆采用原土造浆。（b）本工程灌注桩设计桩径为 Φ700、Φ600；施工时使用钻头直径等于桩的设计直径，施工时锥形钻头夹角应大于 120。（c）钻进压力及转速控制：根据不同的地质特点，合理控制钻进参数（钻速、钻压、钻进速度要求）。一般土层（主要指粘土层）使用Ⅱ档（70 转/分），适当减小钻压，加快钻进速度；在特殊情况下（主要指砂层土），使用Ⅰ档（40 转/分），适当增加钻压，减慢钻进速度。（d）钻进过程中应切实计算好钻杆和钻具长度，以便丈量杆上余尺，正确计算孔深。 工程技术交底书（二级）1 普陀区中心医院外科医技综合楼项目部工程名称普陀区中心医院外科医技综合楼桩基工程交底地点现场办公室交底日期接上页加接钻杆应先将钻具稍提离孔底，待泥浆循环 2～3 分钟再拧卸钻具。（e）钻进中，上下串动钻具要适当，最好一根钻杆打完，在加钻杆前串动几下即可，既达到将孔内粘泥块打碎及使孔拉直的目的，又不致于造成钻杆脱扣和加快连接处的磨损。（f）钻孔深度不得小于设计孔深，超深不得大于 30cm。（g）成孔垂直度偏差按不超过 1/100 控制。5．成孔泥浆的配制合理地配制泥浆，是成孔成败的关键，在施工过程中，应严格按照土层条件的不同选用不同性能的泥浆护壁。① 在粘土层中成孔时，出口泥浆的比重控制在 1.15～1.2；② 在砂土层、淤泥质及易坍孔土层中成孔时，排渣泥浆比重控制在 1.2～1.3，并应选择含砂量较小的泥浆；③ 泥浆的粘度控制在 18～22 秒，含砂率小于等于 8%；3.2 立柱桩施工工艺技术要求 1、工程概述（1）新增立柱桩桩型规格为：桩径 Ф800，灌注桩设计强度等级为水下 C30。（2）与工程桩结合的立柱桩：立柱灌注桩桩型规格标高等按工程桩，插入格构柱。（3）格构柱插入灌注桩顶以下支撑立柱桩不小于 2.5m、栈桥立柱桩不小于 3m，钢格构柱截面 460×460mm，支撑立柱钢格构采用 4L140×12，栈桥立柱钢格构采用 4L160×14 角钢，钢格构柱柱顶相对标高-1.40m。（4）本工程立柱桩包括新增立柱桩与立柱结合的工程桩。为保证钢立柱的定位和垂直度，要求新增立柱桩及与立...
