某医院综合楼工程技术（安全）交底--技术交底

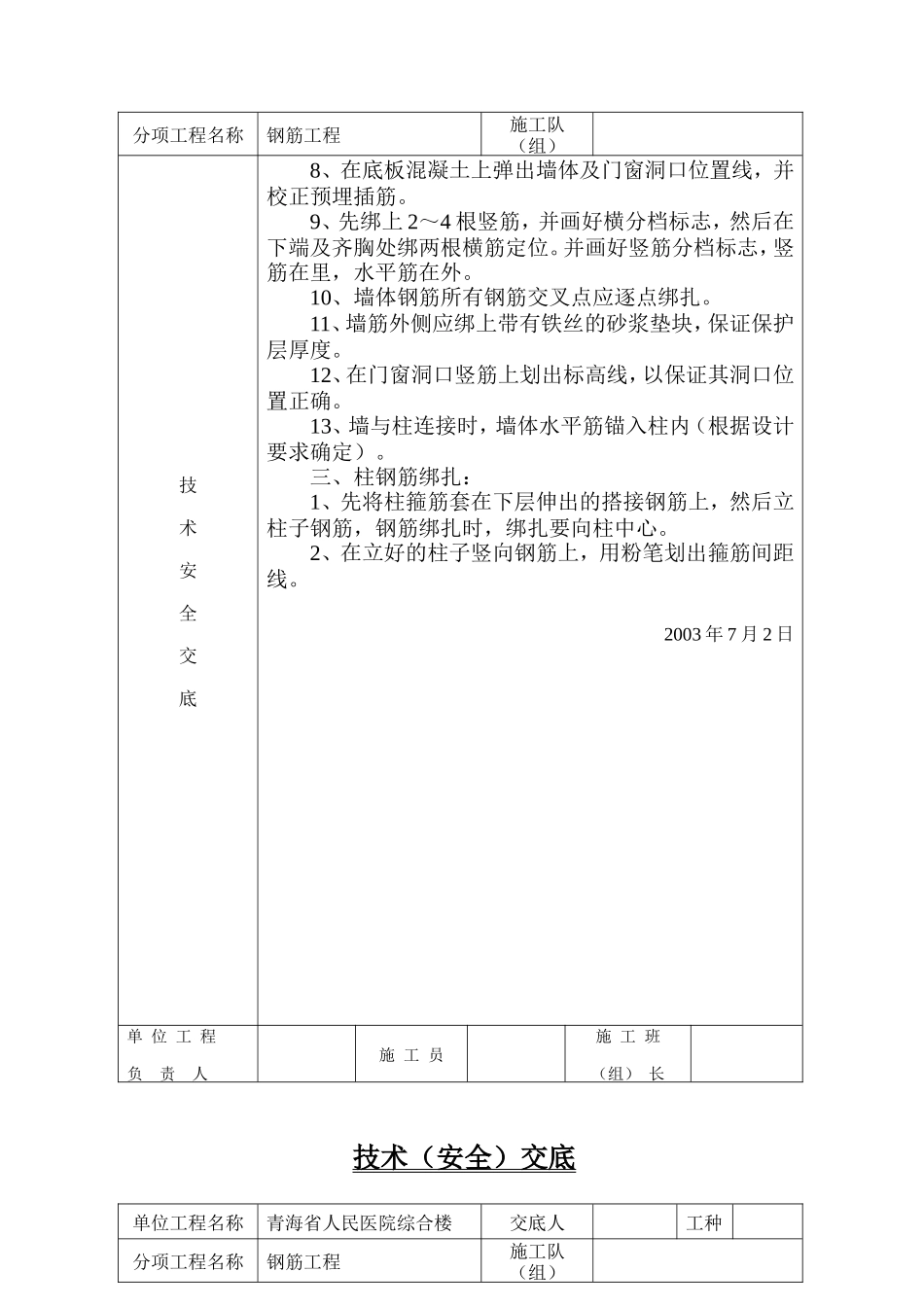

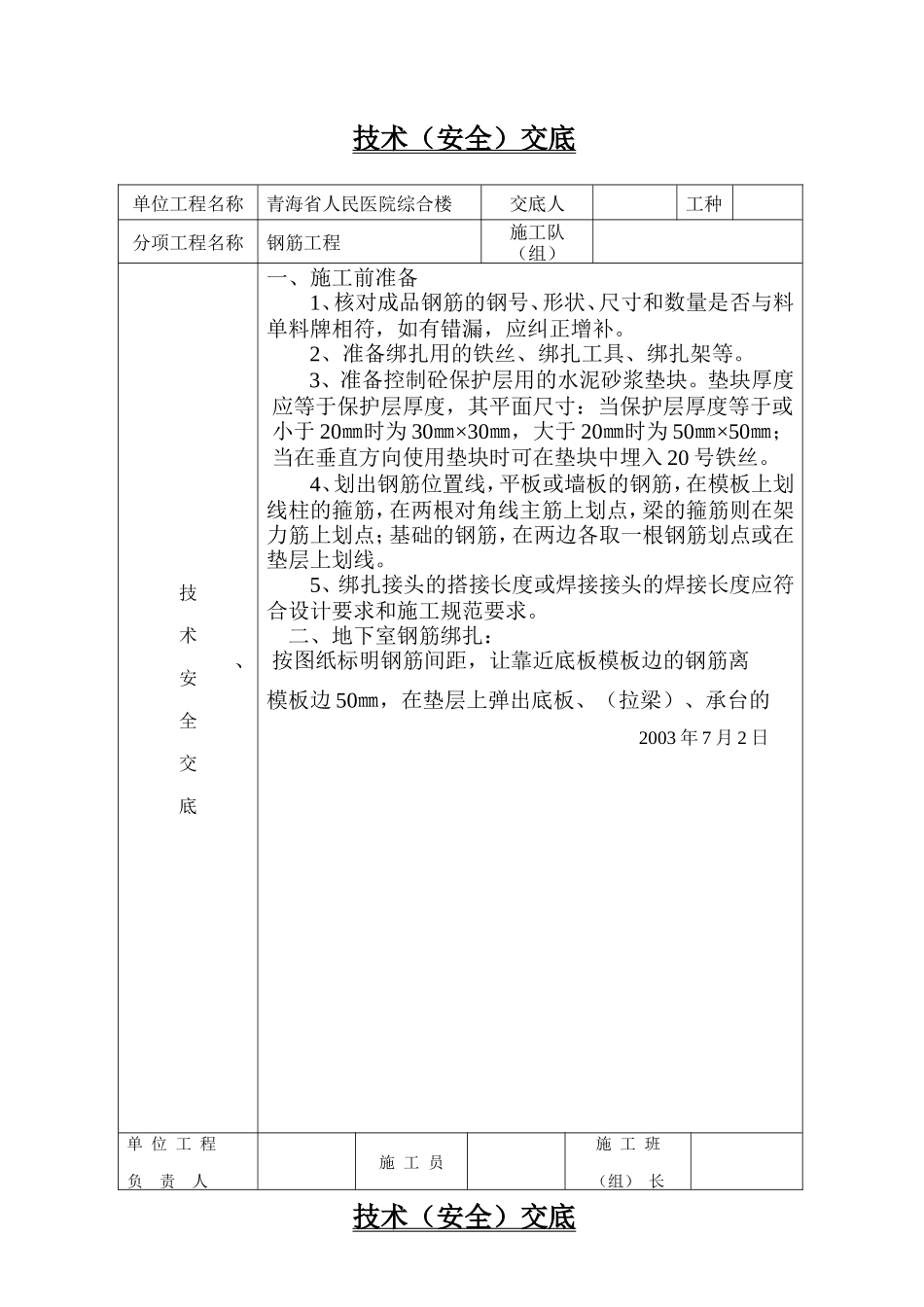

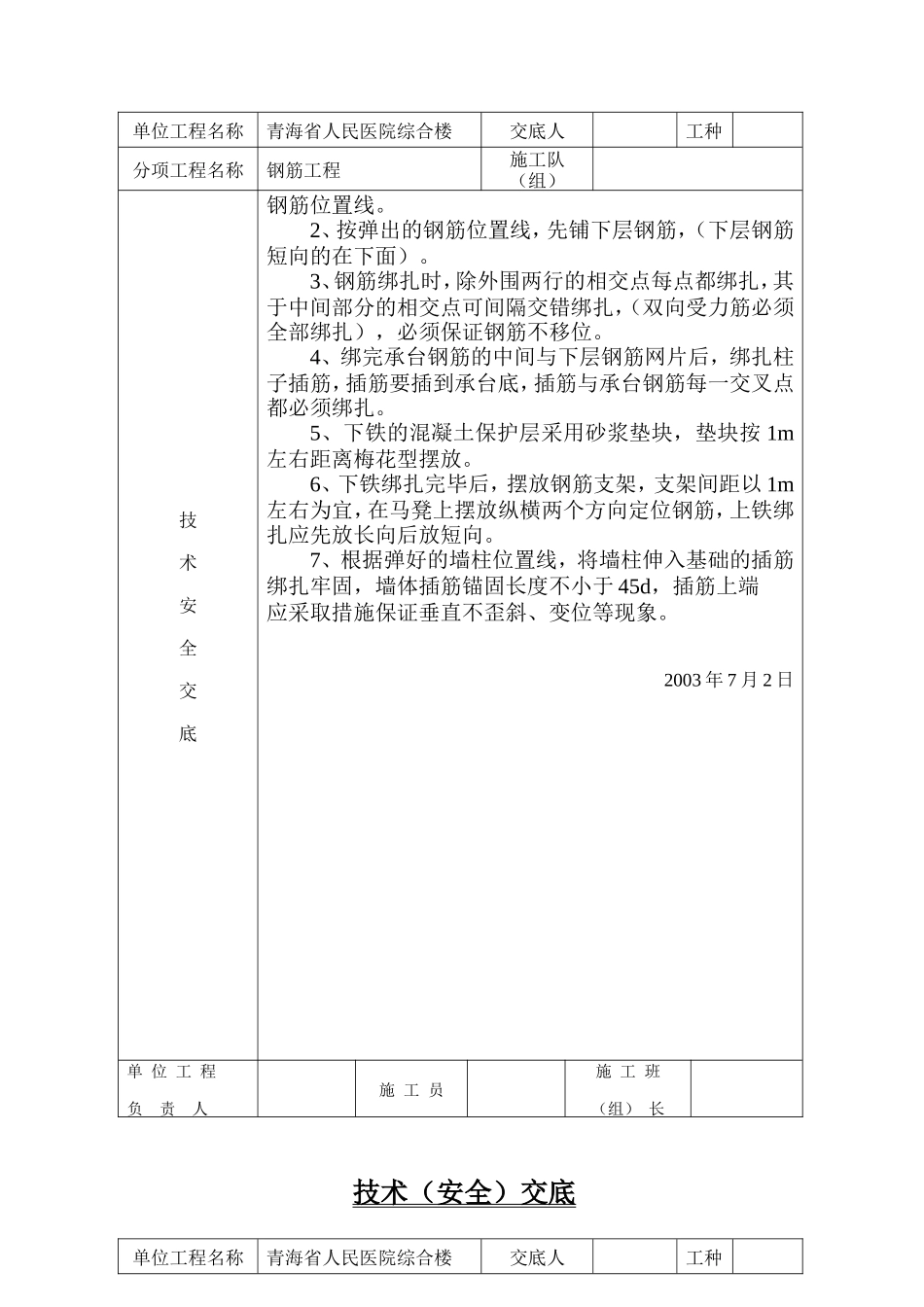

技术（安全）交底单位工程名称青海省人民医院综合楼交底人工种分项工程名称钢筋工程施工队（组） 技术安全交底一、施工前准备1、核对成品钢筋的钢号、形状、尺寸和数量是否与料单料牌相符，如有错漏，应纠正增补。2、准备绑扎用的铁丝、绑扎工具、绑扎架等。3、准备控制砼保护层用的水泥砂浆垫块。垫块厚度应等于保护层厚度，其平面尺寸：当保护层厚度等于或小于 20㎜时为 30㎜×30㎜，大于 20㎜时为 50㎜×50㎜；当在垂直方向使用垫块时可在垫块中埋入 20 号铁丝。4、划出钢筋位置线，平板或墙板的钢筋，在模板上划线柱的箍筋，在两根对角线主筋上划点，梁的箍筋则在架力筋上划点；基础的钢筋，在两边各取一根钢筋划点或在垫层上划线。5、绑扎接头的搭接长度或焊接接头的焊接长度应符合设计要求和施工规范要求。二、地下室钢筋绑扎：、 按图纸标明钢筋间距，让靠近底板模板边的钢筋离模板边 50㎜，在垫层上弹出底板、（拉梁）、承台的2003 年 7 月 2 日单 位 工 程负 责 人施 工 员施 工 班（组） 长技术（安全）交底单位工程名称青海省人民医院综合楼交底人工种分项工程名称钢筋工程施工队（组） 技术安全交底钢筋位置线。2、按弹出的钢筋位置线，先铺下层钢筋，（下层钢筋短向的在下面）。3、钢筋绑扎时，除外围两行的相交点每点都绑扎，其于中间部分的相交点可间隔交错绑扎，（双向受力筋必须全部绑扎），必须保证钢筋不移位。4、绑完承台钢筋的中间与下层钢筋网片后，绑扎柱子插筋，插筋要插到承台底，插筋与承台钢筋每一交叉点都必须绑扎。5、下铁的混凝土保护层采用砂浆垫块，垫块按 1m左右距离梅花型摆放。6、下铁绑扎完毕后，摆放钢筋支架，支架间距以 1m左右为宜，在马凳上摆放纵横两个方向定位钢筋，上铁绑扎应先放长向后放短向。7、根据弹好的墙柱位置线，将墙柱伸入基础的插筋绑扎牢固，墙体插筋锚固长度不小于 45d，插筋上端 应采取措施保证垂直不歪斜、变位等现象。2003 年 7 月 2 日单 位 工 程负 责 人施 工 员施 工 班（组） 长技术（安全）交底单位工程名称青海省人民医院综合楼交底人工种分项工程名称钢筋工程施工队（组） 技术安全交底8、在底板混凝土上弹出墙体及门窗洞口位置线，并校正预埋插筋。9、先绑上 2～4 根竖筋，并画好横分档标志，然后在下端及齐胸处绑两根横筋定位。并画好竖筋分档标志，竖筋在里，水平筋在外。10、墙体钢筋所有钢筋交叉点应逐点绑扎。11、墙筋外侧应绑上带有铁丝的砂浆垫块，保证保护层厚度。12、在门窗洞口竖筋上划出标高线，以保证其洞口位置正确。13、墙与柱连接时，墙体水平筋锚入柱内（根据设计要求确定）。三、柱钢筋绑扎：1、先将柱箍筋套在下层伸出的搭接钢筋上，然后立柱子钢筋，钢筋绑扎时，绑扎要向柱中心。2、在立好的柱子竖向钢筋上，用粉笔划出箍筋间距线。2003 年 7 月 2 日单 位 工 程负 责 人施 工 员施 工 班（组） 长技术（安全）交底单位工程名称青海省人民医院综合楼交底人工种分项工程名称钢筋工程施工队（组） 技术安全交底3、按箍筋位置线，将已套好的箍筋柱上移动，由上往下绑扎。4、箍筋的弯钩叠合处，应沿柱子竖筋交错布置，并绑扎牢固，柱箍筋端头应变成 135°，平直部分长度不小于10d。5、下柱伸入上柱的钢筋折角不大于 1/6 时，下柱钢筋所不切断而弯伸至上柱，否则应设置插筋或将上柱钢筋锚在下柱内。6、垫块按保护层厚度绑在竖筋外皮上，间距为 1m 柱截面尺寸变化时，柱应在板内弯折。7、剪力墙钢筋绑扎要求同地下室剪力墙。四、梁筋绑扎1、梁筋绑扎时，先放箍筋，后穿主梁的下部纵向受力筋，在主筋上用粉笔画出箍筋间距，将箍筋按已画好的间距逐个分开。然后穿次梁钢筋的下部纵向受力钢筋，并套好箍筋，放主次梁的架立筋，隔一定间距将架立筋与箍筋绑扎牢固。调整箍筋，绑架立筋，再绑主筋，主次梁同时配合进行。2003 年 7 月 2 日单 位 工 程负 责 人施 工 员施 工 班（组） 长技术（安全）交底单位工程名称青海省人民医院综合楼交底人工种分项工程名称钢筋工程施工队（组） 技术安全交底2、梁的搭接长...
