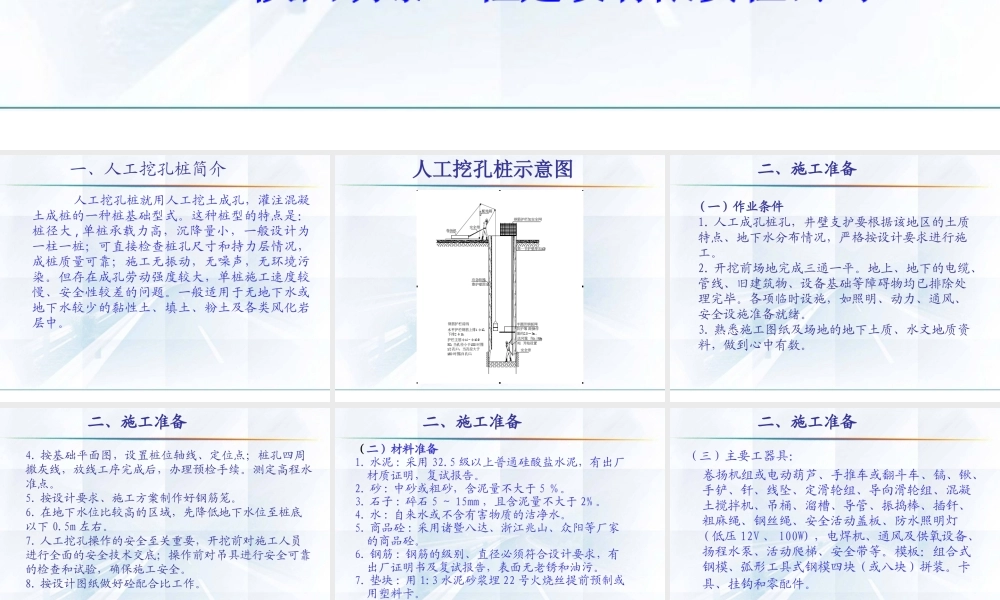

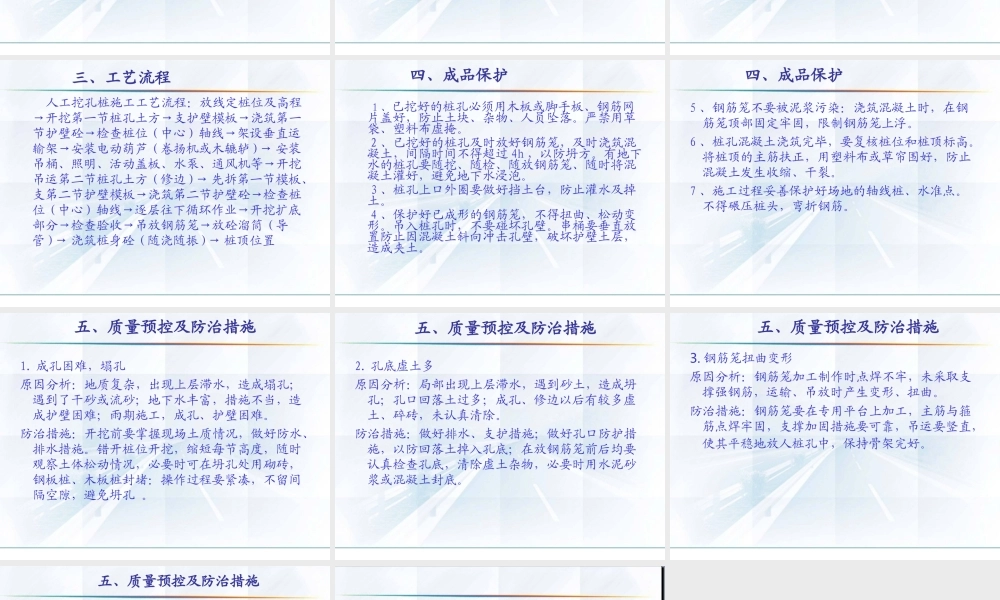

洛阳至栾川高速公路嵩县至栾川段 桩基技术交底 桩基技术交底 陕西明泰工程建设有限责任公司 人工挖孔桩就用人工挖土成孔，灌注混凝土成桩的一种桩基础型式。这种桩型的特点是：桩径大 , 单桩承载力高，沉降量小，一般设计为一柱一桩；可直接检查桩孔尺寸和持力层情况，成桩质量可靠；施工无振动，无噪声，无环境污染。但存在成孔劳动强度较大，单桩施工速度较慢、安全性较差的问题。一般适用于无地下水或地下水较少的黏性土、填土、粉土及各类风化岩层中。一、人工挖孔桩简介人工挖孔桩示意图( 一 ) 作业条件1. 人工成孔桩孔，井壁支护要根据该地区的土质特点、地下水分布情况，严格按设计要求进行施工。2. 开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。3. 熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。二、施工准备4. 按基础平面图，设置桩位轴线、定位点；桩孔四周 撒灰线，放线工序完成后，办理预检手续。测定高程水准点。5. 按设计要求、施工方案制作好钢筋笼。6. 在地下水位比较高的区域，先降低地下水位至桩底以下 0.5m 左右。7. 人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。8. 按设计图纸做好砼配合比工作。二、施工准备（二）材料准备1. 水泥 : 采用 32.5 级以上普通硅酸盐水泥，有出厂 材质证明，复试报告。2. 砂 : 中砂或粗砂，含泥量不大于 5 ％。3. 石子 : 碎石 5 ～ 15mm ，且含泥量不大于 2% 。4. 水 : 自来水或不含有害物质的洁净水。5. 商品砼 : 采用诸暨八达、浙江兆山、众阳等厂家 的商品砼。6. 钢筋 : 钢筋的级别、直径必须符合设计要求，有 出厂证明书及复试报告，表面无老锈和油污。7. 垫块 : 用 1:3 水泥砂浆埋 22 号火烧丝提前预制或 用塑料卡。二、施工准备二、施工准备( 三 ) 主要工器具： 卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯( 低压 12V 、 l00W) ，电焊机、通风及供氧设备、扬程水泵、活动爬梯、安全带等。模板：组合式钢模、弧形工具式钢模四块 ( 或八块 ) 拼装。卡具、挂钩和零配件。 三、工艺流程 人工挖孔桩施工工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板→浇筑第一节护壁砼→检查桩位 ( 中心 ) 轴线→架设垂直运输架→安装电动葫芦 ( 卷扬机或木辘轳 )→ 安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方 ( 修边 )→ 先拆第一节模板、支第二节护壁模板→浇筑第二节护壁砼→检查桩位 ( 中心 ) 轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放砼溜筒 ( 导管 )→ 浇筑桩身砼 ( 随浇随振 )→ 桩顶位置 四、成品保护 1 、已挖好的桩孔必须用木板或脚手板、钢筋网片盖好，防止土块、杂物、人员坠落。严禁用草袋、塑料布虚掩。 2 、已挖好的桩孔及时放好钢筋笼，及时浇筑混凝土，间隔时间不得超过 4h ，以防坍方。有地下水的桩孔要随挖、随检、随放钢筋笼、随时将混凝土灌好，避免地下水浸泡。 3 、桩孔上口外圈要做好挡土台，防止灌水及掉土。 4 、保护好已成形的钢筋笼，不得扭曲、松动变形。吊入桩孔时，不要碰坏孔壁。串桶要垂直放置防止因混凝土斜向冲击孔壁，破坏护壁土层，造成夹土。 5 、钢筋笼不要被泥浆污染：浇筑混凝土时，在钢筋笼顶部固定牢固，限制钢筋笼上浮。6 、桩孔混凝土浇筑完毕，要复核桩位和桩顶标高。将桩顶的主筋扶正，用塑料布或草帘围好，防止混凝土发生收缩、干裂。7 、施工过程妥善保护好场地的轴线桩、水准点。不得碾压桩头，弯折钢筋。四、成品保护五、质量预控及防治措施1. 成孔困难，塌孔原因分析：地质复杂，出现上层滞水，造成塌孔；遇到了干砂或流砂；地下水丰富，措施不当，造成护壁...
