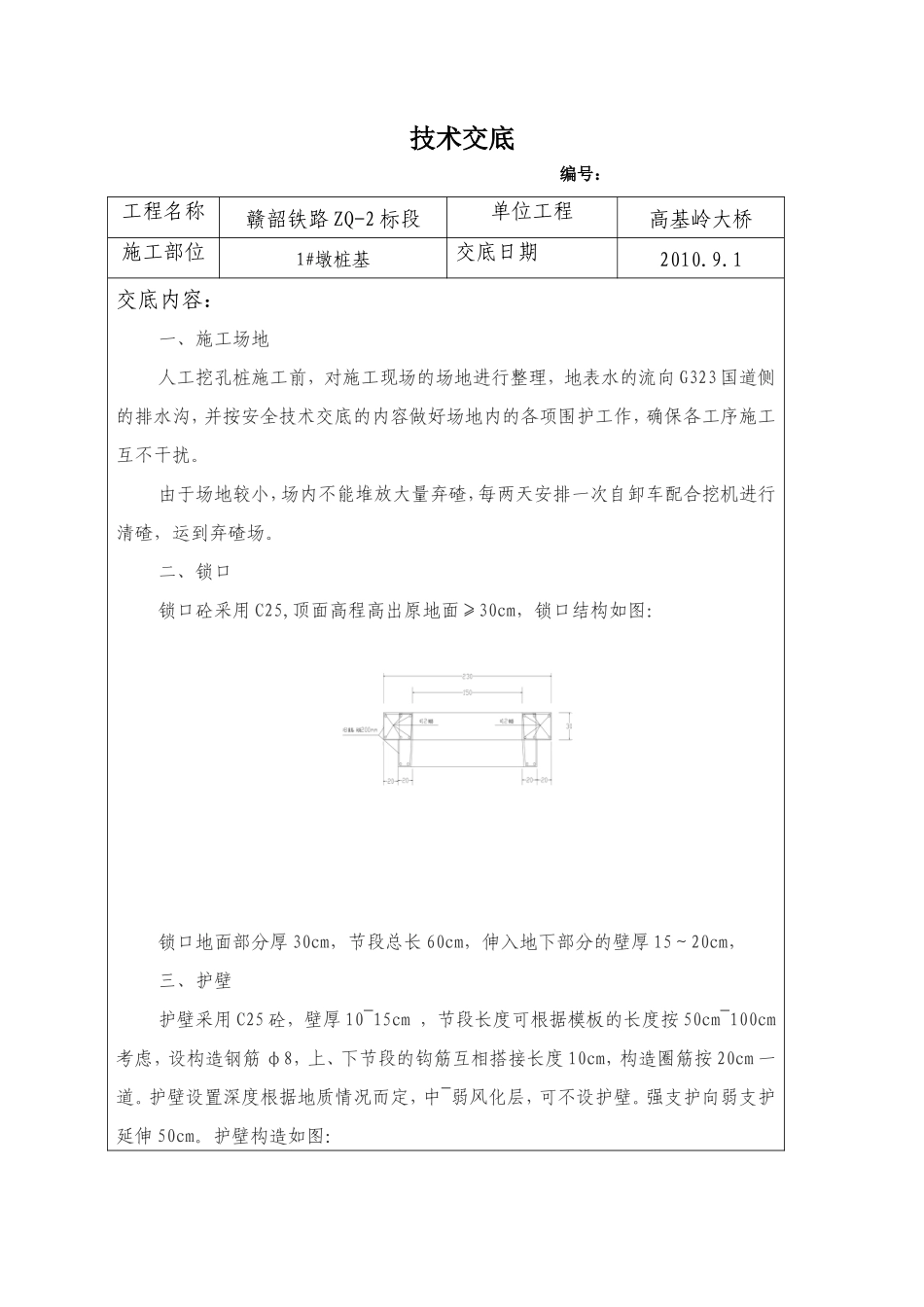

技术交底 编号：工程名称赣韶铁路 ZQ-2 标段单位工程高基岭大桥施工部位1#墩桩基交底日期2010.9.1交底内容：一、施工场地人工挖孔桩施工前，对施工现场的场地进行整理，地表水的流向 G323 国道侧的排水沟，并按安全技术交底的内容做好场地内的各项围护工作，确保各工序施工互不干扰。由于场地较小，场内不能堆放大量弃碴，每两天安排一次自卸车配合挖机进行清碴，运到弃碴场。二、锁口锁口砼采用 C25,顶面高程高出原地面≥30cm，锁口结构如图： 锁口地面部分厚 30cm，节段总长 60cm，伸入地下部分的壁厚 15～20cm，三、护壁护壁采用 C25 砼，壁厚 10~15cm ，节段长度可根据模板的长度按 50cm~100cm考虑，设构造钢筋 φ8，上、下节段的钩筋互相搭接长度 10cm，构造圈筋按 20cm 一道。护壁设置深度根据地质情况而定，中~弱风化层，可不设护壁。强支护向弱支护延伸 50cm。护壁构造如图：四、开挖每次开挖深度不得超过 1 米，采用松动弱爆破方式进行。爆破眼设置按中空眼及周边眼设置，中空眼宜 1 个以上，周边眼不宜少于 6 个。布眼如图： 中空眼 周边眼五、钢筋笼下放采用机械配合人工进行，下笼前进行清孔并检查孔深，孔径及成孔垂直度因多次清孔，极易出现桩底实际标高低于设计标高，此时应在底笼下笼前加焊撑脚，以确保桩顶伸入承台的钢筋长度；下笼后，在承台底标高处，采取支垫方式固定钢筋笼的位置，确保钢筋笼的位置准确。六、砼浇注砼浇注前，根据现场情况采取相应的浇注方式，现场必须准备好发电设备、2台以上的振动棒，漏斗及串桶等，成桩砼采用 C30 普通型，砼每上升 0.5m，沿周边振动，中间振动一次，插入深度应能确保能插入下层砼中 20 cm。快插慢提，单点振动时间应在 20s~30s（根据插入砼深度掌握） 审核交底人接受人
