某城市广场土方开挖工程技术交底--技术交底

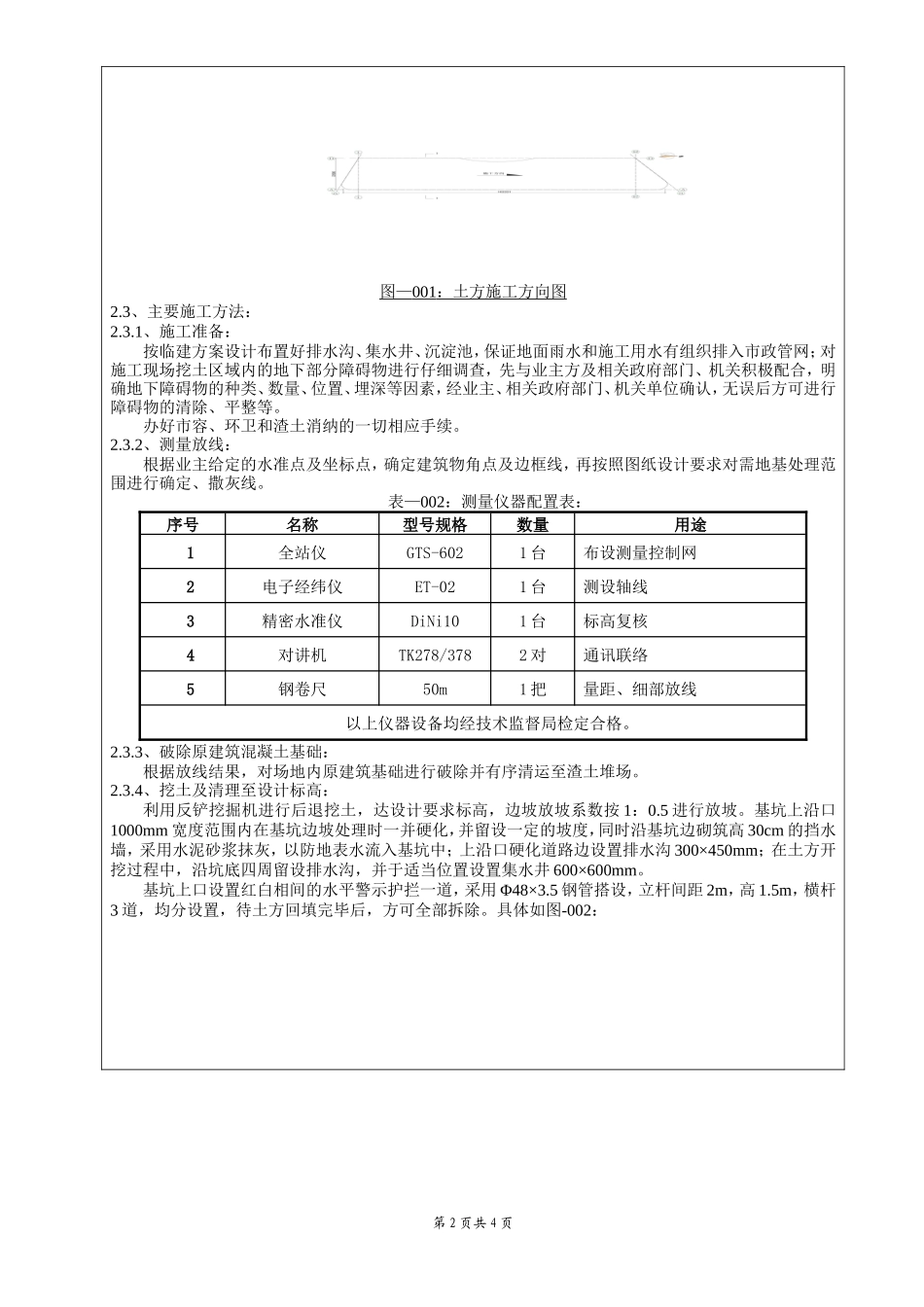

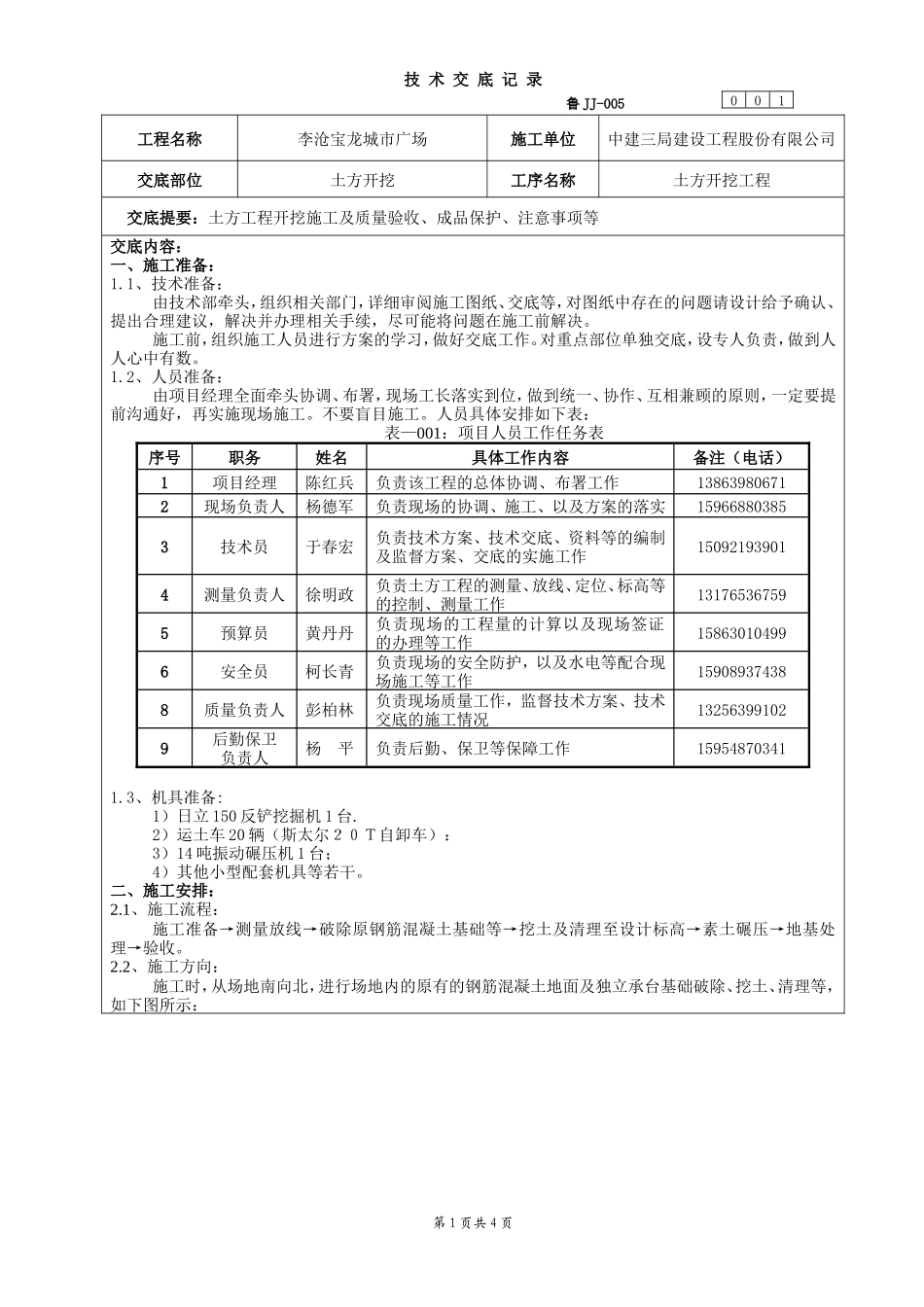

技 术 交 底 记 录鲁 JJ-005 工程名称李沧宝龙城市广场施工单位中建三局建设工程股份有限公司交底部位土方开挖工序名称土方开挖工程交底提要：土方工程开挖施工及质量验收、成品保护、注意事项等交底内容：一、施工准备：1.1、技术准备：由技术部牵头，组织相关部门，详细审阅施工图纸、交底等，对图纸中存在的问题请设计给予确认、提出合理建议，解决并办理相关手续，尽可能将问题在施工前解决。施工前，组织施工人员进行方案的学习，做好交底工作。对重点部位单独交底，设专人负责，做到人人心中有数。1.2、人员准备：由项目经理全面牵头协调、布署，现场工长落实到位，做到统一、协作、互相兼顾的原则，一定要提前沟通好，再实施现场施工。不要盲目施工。人员具体安排如下表：表—001：项目人员工作任务表序号职务姓名具体工作内容备注（电话）1项目经理陈红兵负责该工程的总体协调、布署工作138639806712现场负责人杨德军负责现场的协调、施工、以及方案的落实159668803853技术员于春宏负责技术方案、技术交底、资料等的编制及监督方案、交底的实施工作150921939014测量负责人徐明政负责土方工程的测量、放线、定位、标高等的控制、测量工作131765367595预算员黄丹丹负责现场的工程量的计算以及现场签证的办理等工作158630104996安全员柯长青负责现场的安全防护，以及水电等配合现场施工等工作159089374388质量负责人彭柏林负责现场质量工作，监督技术方案、技术交底的施工情况132563991029后勤保卫负责人杨 平负责后勤、保卫等保障工作159548703411.3、机具准备:1）日立 150 反铲挖掘机 1 台.2）运土车 20 辆（斯太尔２０Ｔ自卸车）：3）14 吨振动碾压机 1 台；4）其他小型配套机具等若干。二、施工安排：2.1、施工流程：施工准备→测量放线→破除原钢筋混凝土基础等→挖土及清理至设计标高→素土碾压→地基处理→验收。2.2、施工方向：施工时，从场地南向北，进行场地内的原有的钢筋混凝土地面及独立承台基础破除、挖土、清理等，如下图所示：第 1 页共 4 页001图— 001 ：土方施工方向图 2.3、主要施工方法：2.3.1、施工准备：按临建方案设计布置好排水沟、集水井、沉淀池，保证地面雨水和施工用水有组织排入市政管网；对施工现场挖土区域内的地下部分障碍物进行仔细调查，先与业主方及相关政府部门、机关积极配合，明确地下障碍物的种类、数量、位置、埋深等因素，经业主、相关政府部门、机关单位确认，无误后方可进行障碍物的清除、平整等。办好市容、环卫和渣土消纳的一切相应手续。2.3.2、测量放线：根据业主给定的水准点及坐标点，确定建筑物角点及边框线，再按照图纸设计要求对需地基处理范围进行确定、撒灰线。表—002：测量仪器配置表：序号名称型号规格数量用途1全站仪GTS-6021 台布设测量控制网2电子经纬仪ET-021 台测设轴线3精密水准仪DiNi101 台标高复核4对讲机TK278/3782 对通讯联络5钢卷尺50m1 把量距、细部放线以上仪器设备均经技术监督局检定合格。2.3.3、破除原建筑混凝土基础：根据放线结果，对场地内原建筑基础进行破除并有序清运至渣土堆场。2.3.4、挖土及清理至设计标高：利用反铲挖掘机进行后退挖土，达设计要求标高，边坡放坡系数按 1：0.5 进行放坡。基坑上沿口1000mm 宽度范围内在基坑边坡处理时一并硬化，并留设一定的坡度，同时沿基坑边砌筑高 30cm 的挡水墙，采用水泥砂浆抹灰，以防地表水流入基坑中；上沿口硬化道路边设置排水沟 300×450mm；在土方开挖过程中，沿坑底四周留设排水沟，并于适当位置设置集水井 600×600mm。基坑上口设置红白相间的水平警示护拦一道，采用 Φ48×3.5 钢管搭设，立杆间距 2m，高 1.5m，横杆3 道，均分设置，待土方回填完毕后，方可全部拆除。具体如图-002：第 2 页共 4 页图— 002 ： 1-1 剖面 三、质量标准表—003：土方开挖工程质量标准四、成品保护4.1、施工场地周边应设置排水沟，或做成一定的排水坡度；4.2、基坑周边坡度一定符合要求；4.3、材料等堆放在距坑沿 1 米以外的距离，重物距土坡安全距离：汽车 3 米，起重机 4 米，坑边堆土高度不应超...
