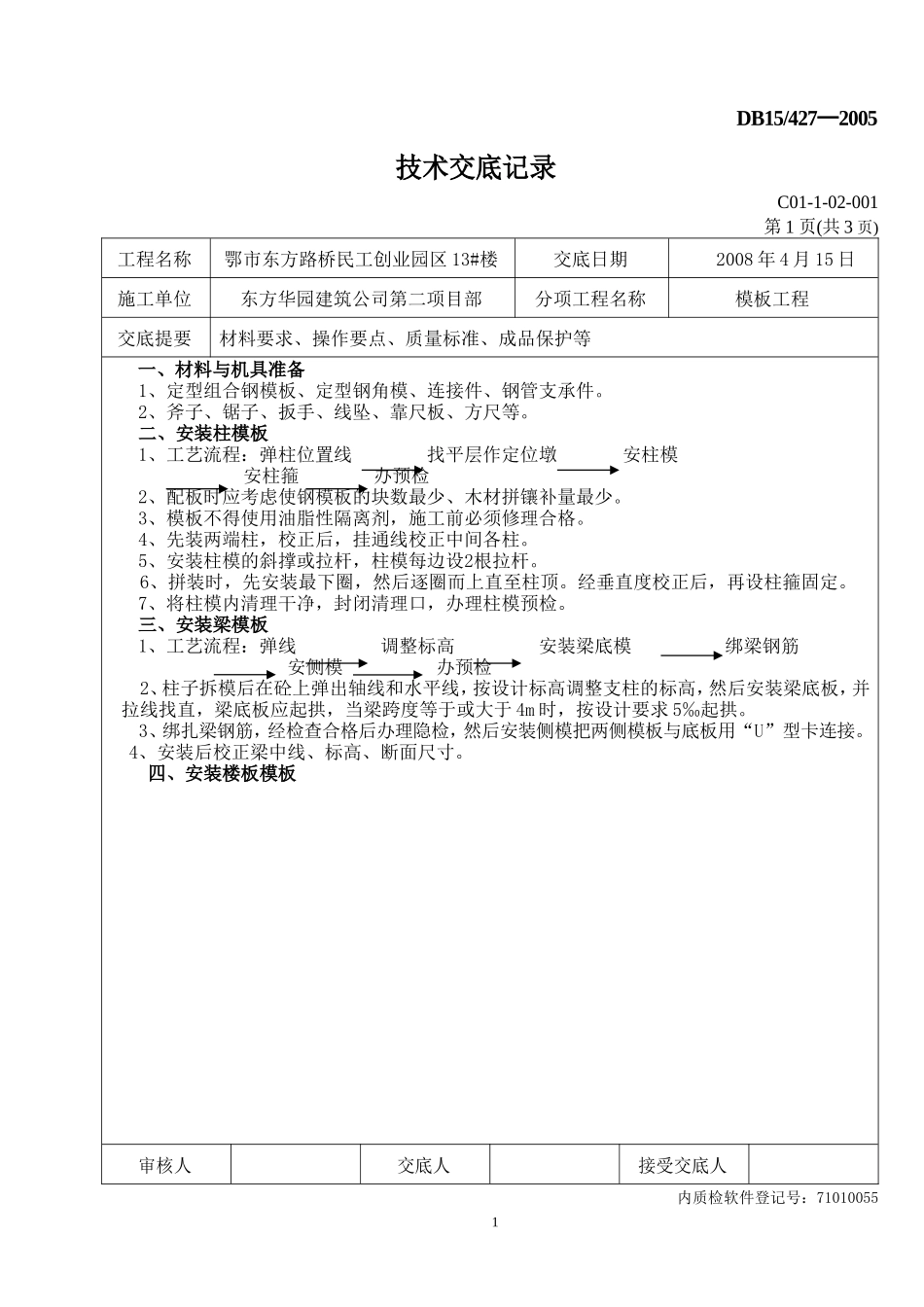

DB15/427─2005技术交底记录 C01-1-02-001第 1 页(共 3 页)工程名称鄂市东方路桥民工创业园区 13#楼交底日期 2008 年 4 月 15 日施工单位东方华园建筑公司第二项目部分项工程名称模板工程交底提要材料要求、操作要点、质量标准、成品保护等一、材料与机具准备1、定型组合钢模板、定型钢角模、连接件、钢管支承件。2、斧子、锯子、扳手、线坠、靠尺板、方尺等。二、安装柱模板1、工艺流程：弹柱位置线 找平层作定位墩 安柱模 安柱箍 办预检2、配板时应考虑使钢模板的块数最少、木材拼镶补量最少。3、模板不得使用油脂性隔离剂，施工前必须修理合格。4、先装两端柱，校正后，挂通线校正中间各柱。5、安装柱模的斜撑或拉杆，柱模每边设2根拉杆。6、拼装时，先安装最下圈，然后逐圈而上直至柱顶。经垂直度校正后，再设柱箍固定。7、将柱模内清理干净，封闭清理口，办理柱模预检。三、安装梁模板1、工艺流程：弹线 调整标高 安装梁底模 绑梁钢筋 安侧模 办预检2、柱子拆模后在砼上弹出轴线和水平线，按设计标高调整支柱的标高，然后安装梁底板，并拉线找直，梁底板应起拱，当梁跨度等于或大于 4m 时，按设计要求 5‰起拱。3、绑扎梁钢筋，经检查合格后办理隐检，然后安装侧模把两侧模板与底板用“U”型卡连接。4、安装后校正梁中线、标高、断面尺寸。四、安装楼板模板审核人交底人接受交底人内质检软件登记号：710100551DB15/427─2005技术交底记录 C01-1-02-002第 2 页(共 3 页)工程名称鄂市东方路桥民工创业园区 13#楼交底日期 2008 年 4 月 15 日施工单位东方华园建筑公司第二项目部分项工程名称模板工程交底提要材料要求、操作要点、质量标准、成品保护等1、工艺流程：支立柱 安大小龙骨 铺模板 校正标高加立杆的水平拉杆 办预检2、从边跨一侧开始安装，先安第一排龙骨和支柱，临时固定，再安第二排龙骨和支柱，依次逐排安装。3、调节支柱高度，将大龙骨找平。4、平台板铺完后，用水准仪测量模板标高，进行校正。5、将模板内杂物清理干净，办预检。五、质量要求1、模板及其支架必须保证工程结构和构件各部分开头尺寸和相互位置的正确，具有足够的承载能力，刚度和稳定性，能可靠地承受新浇筑砼的自重和侧压力，以及在施工过程中所产生的荷载。2、构造简单、装拆方便，并便于钢筋的绑扎，安装和砼的浇筑，养护要求，模板的接缝不应漏浆。3、模板与混凝土的接触面应涂隔离剂，对油质类等影响结构或防碍装饰工程施工的隔离剂不宜采用，严禁隔离剂沾污钢筋与砼接槎处。六、模板安装1、竖向模板和支架的支承部分，应加设垫板，模板及其支架在安装过程中，必须设置防倾覆的临时固定设施。2、现浇钢筋砼梁，板当跨度大小等于4米，模板应起拱，起拱高度宜为全跨长度的1/1000～3/1000。审核人交底人接受交底人内质检软件登记号：710100552DB15/427─2005技术交底记录 C01-1-02-003第 3 页(共 3 页)工程名称鄂市东方路桥民工创业园区 13#楼交底日期 2008 年 4 月 15 日施工单位东方华园建筑公司第二项目部分项工程名称模板工程交底提要材料要求、操作要点、质量标准、成品保护等3、下层楼板应具有承受上层荷载的承载能力或加设支架支撑，上层支架的立柱应对准下层支架的立柱，并铺设垫板。4、固定在模板上的预埋件和预留孔洞均不得遗漏，安装必须牢固，位置准确。5、现浇结构模板安装的允许偏差，应符合下表：项 目允 许轴线位置5底模上表面标高±5截面内部尺寸基础±10截面内部尺寸柱、梁、板4～-5层高垂直全高≤5M6层高垂直全高>5M8相邻两板表面高低差2表面平整（2M长度上）56、模板拼装接缝处，必须用海棉胶条嵌严密，以不跑浆为宜。7、梁、板模板支架四边与中间每隔四排支架立杆设置一道纵向剪力撑，由底至顶连续设置，每根立杆底部应设置垫板。8、模板支架必须设置纵，横向扫地杆。9、支架立杆应竖直设置，2M高度的垂直允许偏差为15MM。10、梁、板模支承体系，楼板底立杆纵距，横距相等，La=Lb=1050mm ，步距 h=1.55M’，梁底立杆横距 Lb1=0.9M，立杆纵距 La=1050mm ，模板支架立杆伸出顶层横向水平中心或至模板支撑点的长度...
