框架结构钢筋绑扎技术交底记录--技术交底

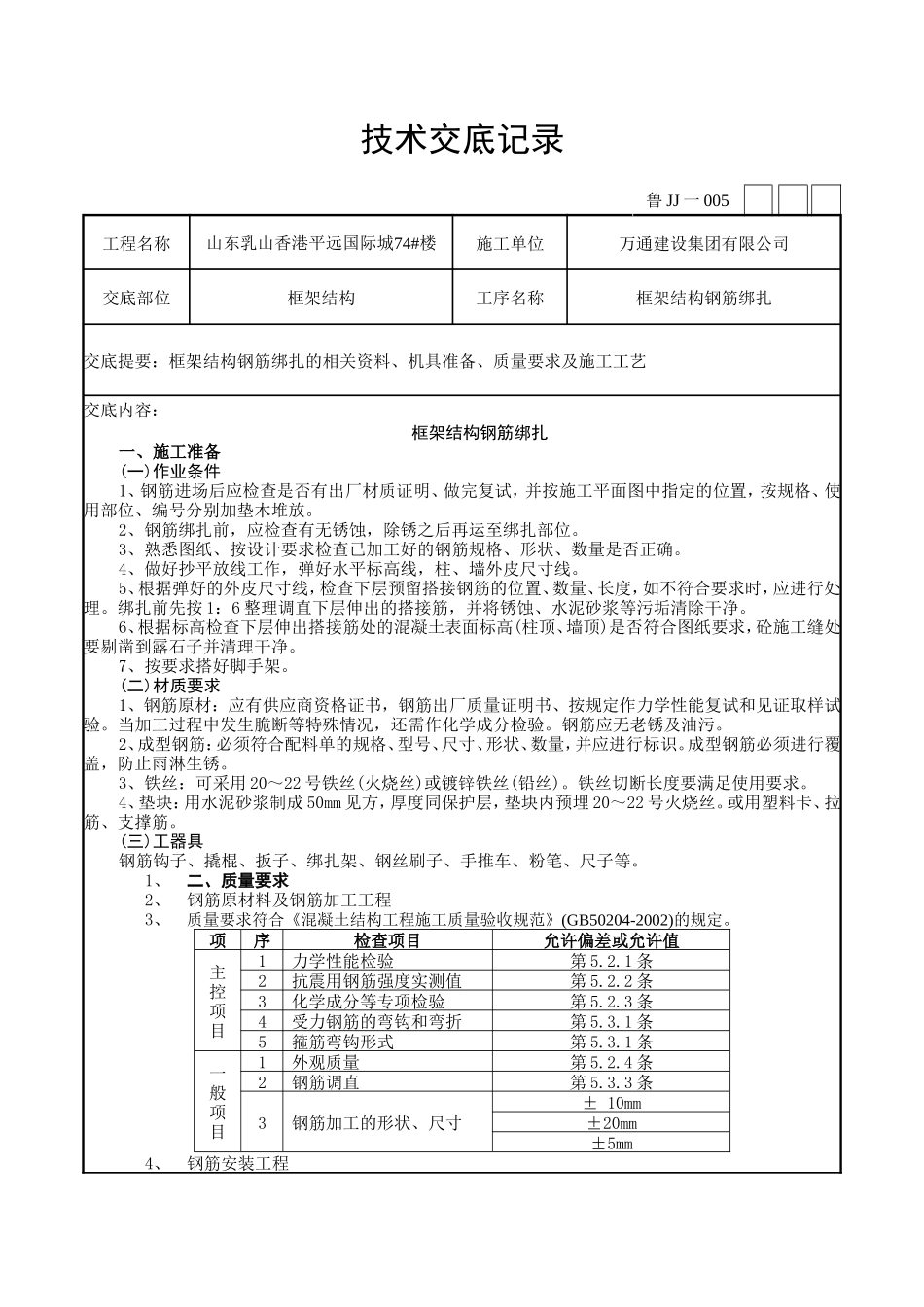

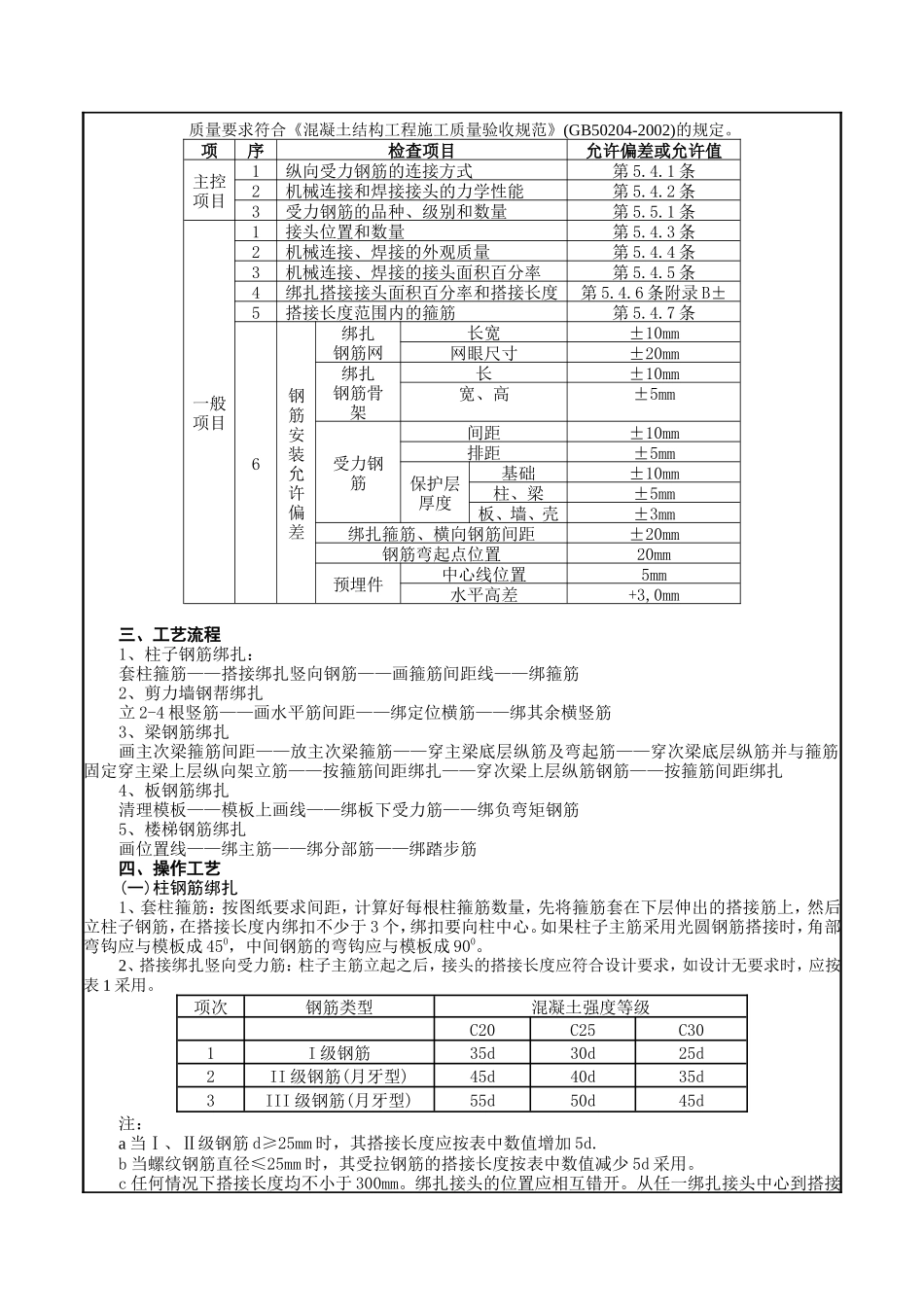

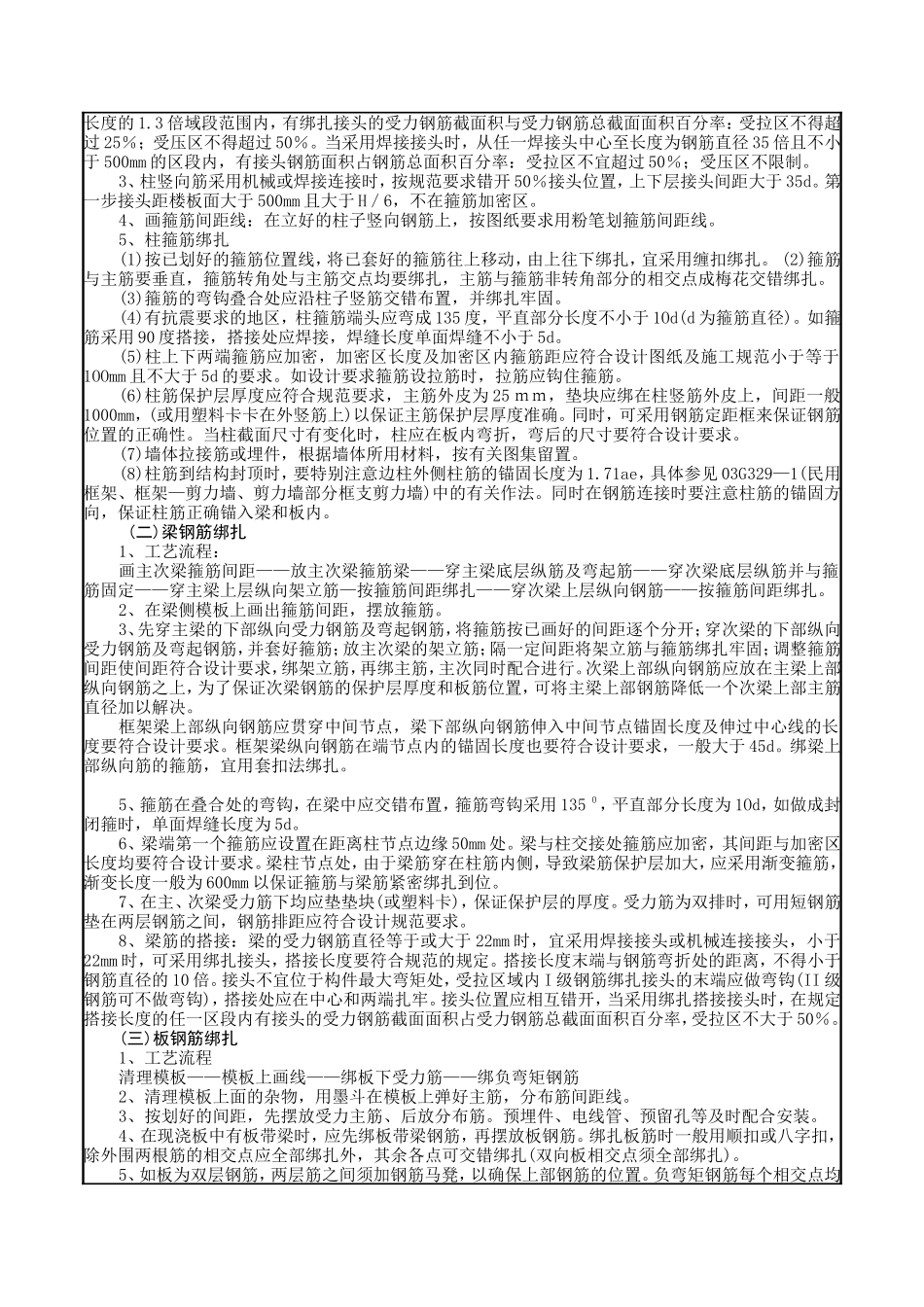

技术交底记录鲁 JJ 一 005工程名称山东乳山香港平远国际城74#楼施工单位万通建设集团有限公司交底部位框架结构工序名称框架结构钢筋绑扎交底提要：框架结构钢筋绑扎的相关资料、机具准备、质量要求及施工工艺交底内容：框架结构钢筋绑扎一、施工准备(一)作业条件1、钢筋进场后应检查是否有出厂材质证明、做完复试，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。3、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。4、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。5、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先按 1：6 整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。6、根据标高检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)是否符合图纸要求，砼施工缝处要剔凿到露石子并清理干净。7、按要求搭好脚手架。(二)材质要求1、钢筋原材：应有供应商资格证书，钢筋出厂质量证明书、按规定作力学性能复试和见证取样试验。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。2、成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。成型钢筋必须进行覆盖，防止雨淋生锈。3、铁丝：可采用 20～22 号铁丝(火烧丝)或镀锌铁丝(铅丝)。铁丝切断长度要满足使用要求。4、垫块：用水泥砂浆制成 50mm 见方，厚度同保护层，垫块内预埋 20～22 号火烧丝。或用塑料卡、拉筋、支撑筋。(三)工器具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。1、二、质量要求 2、钢筋原材料及钢筋加工工程3、质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。项序检查项目允许偏差或允许值主控项目1力学性能检验第 5.2.1 条2抗震用钢筋强度实测值第 5.2.2 条3化学成分等专项检验第 5.2.3 条4受力钢筋的弯钩和弯折第 5.3.1 条5箍筋弯钩形式第 5.3.1 条一般项目1外观质量第 5.2.4 条2钢筋调直第 5.3.3 条3钢筋加工的形状、尺寸± 10mm±20mm±5mm4、钢筋安装工程质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。项序检查项目允许偏差或允许值主控项目1纵向受力钢筋的连接方式第 5.4.1 条2机械连接和焊接接头的力学性能第 5.4.2 条3受力钢筋的品种、级别和数量第 5.5.1 条一般项目1接头位置和数量第 5.4.3 条2机械连接、焊接的外观质量第 5.4.4 条3机械连接、焊接的接头面积百分率第 5.4.5 条4绑扎搭接接头面积百分率和搭接长度第 5.4.6 条附录 B±5搭接长度范围内的箍筋第 5.4.7 条6钢筋安装允许偏差绑扎钢筋网长宽±10mm网眼尺寸±20mm绑扎钢筋骨架长±10mm宽、高±5mm受力钢筋间距±10mm排距±5mm保护层厚度基础±10mm柱、梁±5mm板、墙、壳±3mm绑扎箍筋、横向钢筋间距±20mm钢筋弯起点位置20mm预埋件中心线位置5mm水平高差+3,0mm三、工艺流程1、柱子钢筋绑扎：套柱箍筋——搭接绑扎竖向钢筋——画箍筋间距线——绑箍筋2、剪力墙钢帮绑扎立 2-4 根竖筋——画水平筋间距——绑定位横筋——绑其余横竖筋3、梁钢筋绑扎画主次梁箍筋间距——放主次梁箍筋——穿主梁底层纵筋及弯起筋——穿次梁底层纵筋并与箍筋固定穿主梁上层纵向架立筋——按箍筋间距绑扎——穿次梁上层纵筋钢筋——按箍筋间距绑扎4、板钢筋绑扎清理模板——模板上画线——绑板下受力筋——绑负弯矩钢筋5、楼梯钢筋绑扎画位置线——绑主筋——绑分部筋——绑踏步筋四、操作工艺(一)柱钢筋绑扎1、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于 3 个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成 450，中间钢筋的弯钩应与模板成 900。2、搭接绑扎竖向受力筋：柱子主筋立起之后，接头的搭接长度应符合设计要求，如设计无要求时，应按表 1 采用。项次钢筋类型混凝土强度等级C20C25C301I ...
