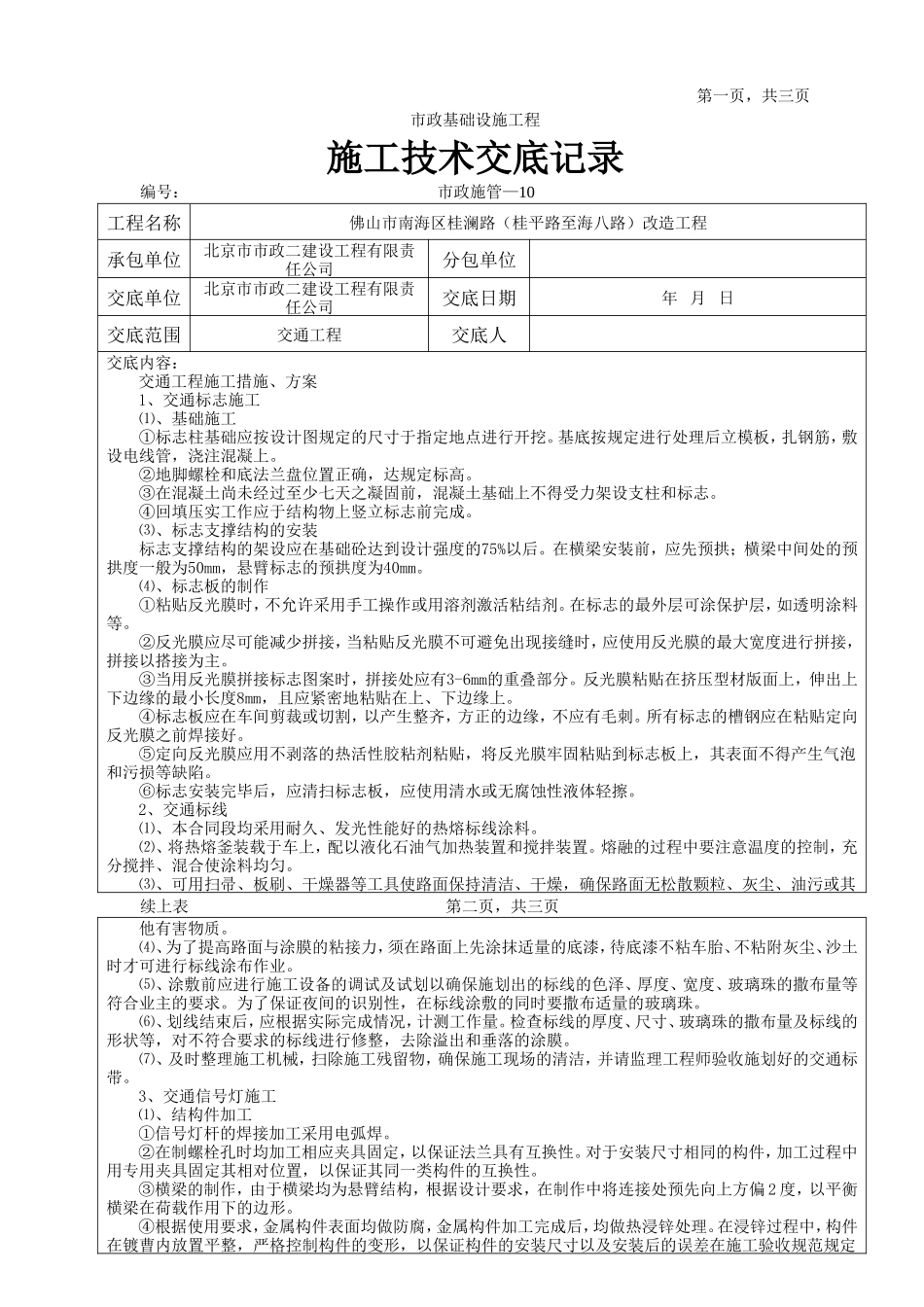

第一页，共三页市政基础设施工程施工技术交底记录编号： 市政施管—10工程名称佛山市南海区桂澜路（桂平路至海八路）改造工程承包单位北京市市政二建设工程有限责任公司分包单位交底单位北京市市政二建设工程有限责任公司交底日期年 月 日交底范围交通工程交底人交底内容：交通工程施工措施、方案1、交通标志施工⑴、基础施工①标志柱基础应按设计图规定的尺寸于指定地点进行开挖。基底按规定进行处理后立模板，扎钢筋，敷设电线管，浇注混凝上。②地脚螺栓和底法兰盘位置正确，达规定标高。③在混凝土尚未经过至少七天之凝固前，混凝土基础上不得受力架设支柱和标志。④回填压实工作应于结构物上竖立标志前完成。⑶、标志支撑结构的安装标志支撑结构的架设应在基础砼达到设计强度的75%以后。在横梁安装前，应先预拱；横梁中间处的预拱度一般为50mm，悬臂标志的预拱度为40mm。⑷、标志板的制作①粘贴反光膜时，不允许采用手工操作或用溶剂激活粘结剂。在标志的最外层可涂保护层，如透明涂料等。②反光膜应尽可能减少拼接，当粘贴反光膜不可避免出现接缝时，应使用反光膜的最大宽度进行拼接，拼接以搭接为主。③当用反光膜拼接标志图案时，拼接处应有3-6mm的重叠部分。反光膜粘贴在挤压型材版面上，伸出上下边缘的最小长度8mm，且应紧密地粘贴在上、下边缘上。④标志板应在车间剪裁或切割，以产生整齐，方正的边缘，不应有毛刺。所有标志的槽钢应在粘贴定向反光膜之前焊接好。⑤定向反光膜应用不剥落的热活性胶粘剂粘贴，将反光膜牢固粘贴到标志板上，其表面不得产生气泡和污损等缺陷。⑥标志安装完毕后，应清扫标志板，应使用清水或无腐蚀性液体轻擦。2、交通标线⑴、本合同段均采用耐久、发光性能好的热熔标线涂料。⑵、将热熔釜装载于车上，配以液化石油气加热装置和搅拌装置。熔融的过程中要注意温度的控制，充分搅拌、混合使涂料均匀。⑶、可用扫帚、板刷、干燥器等工具使路面保持清洁、干燥，确保路面无松散颗粒、灰尘、油污或其续上表 第二页，共三页他有害物质。⑷、为了提高路面与涂膜的粘接力，须在路面上先涂抹适量的底漆，待底漆不粘车胎、不粘附灰尘、沙土时才可进行标线涂布作业。⑸、涂敷前应进行施工设备的调试及试划以确保施划出的标线的色泽、厚度、宽度、玻璃珠的撒布量等符合业主的要求。为了保证夜间的识别性，在标线涂敷的同时要撒布适量的玻璃珠。⑹、划线结束后，应根据实际完成情况，计测工作量。检查标线的厚度、尺寸、玻璃珠的撒布量及标线的形状等，对不符合要求的标线进行修整，去除溢出和垂落的涂膜。⑺、及时整理施工机械，扫除施工残留物，确保施工现场的清洁，并请监理工程师验收施划好的交通标带。3、交通信号灯施工⑴、结构件加工①信号灯杆的焊接加工采用电弧焊。②在制螺栓孔时均加工相应夹具固定，以保证法兰具有互换性。对于安装尺寸相同的构件，加工过程中用专用夹具固定其相对位置，以保证其同一类构件的互换性。③横梁的制作，由于横梁均为悬臂结构，根据设计要求，在制作中将连接处预先向上方偏 2 度，以平衡横梁在荷载作用下的边形。④根据使用要求，金属构件表面均做防腐，金属构件加工完成后，均做热浸锌处理。在浸锌过程中，构件在镀曹内放置平整，严格控制构件的变形，以保证构件的安装尺寸以及安装后的误差在施工验收规范规定 范围内。如果表面进行了喷塑处理则在运转过程中要避免碰伤喷塑表面。⑵、杆件的安装①在所选定位置挖掘基础，并安设好预埋件。②将按图纸尺寸制作好的信号灯灯杆、悬臂以及信号灯，电缆线运送至现场，并将所需的机具设备准备好，并作现场环境检查。③对信号灯及灯杆要求安装组合的部件，安排专业技术人员进行组装。④信号灯及杆件安装，用吊车先将信号灯杆吊起，组织施工人员将信号灯杆固定在基础上，调整信号灯杆位置，用检测机具对信号灯杆的竖直度进行检测，以确定其正确位置，再校整信号灯位置。⑶、线路的施工①电缆（电线） 交通信号系统的电缆，将采用地下敷设。②交通信号控制电缆分别连接到信号灯和信号机的接线柱上， 电线绝缘且无接头，并用有号码的套管编码以便日后的维修。除所需...
