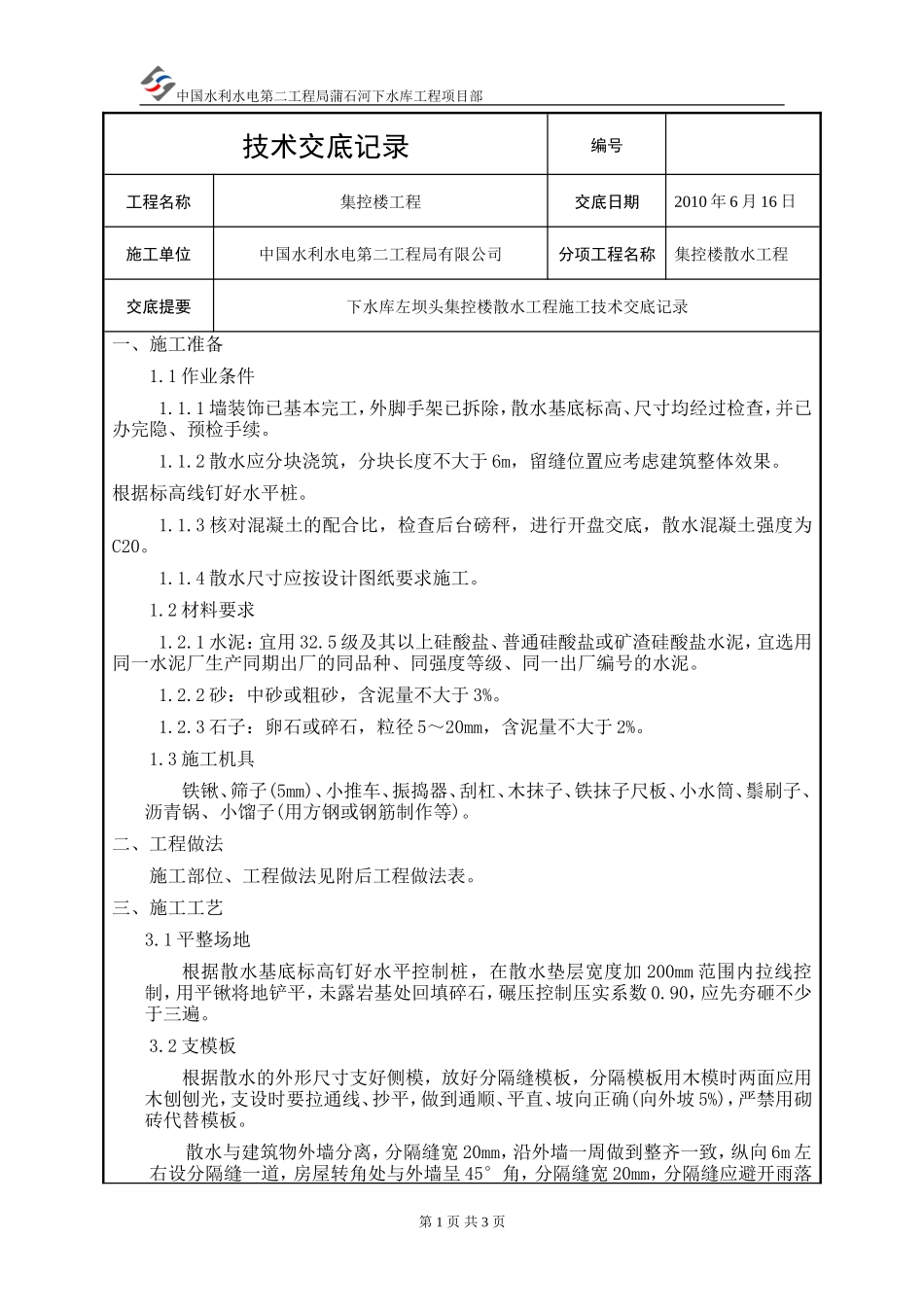

中国水利水电第二工程局蒲石河下水库工程项目部技术交底记录编号工程名称集控楼工程交底日期2010 年 6 月 16 日施工单位中国水利水电第二工程局有限公司分项工程名称集控楼散水工程交底提要下水库左坝头集控楼散水工程施工技术交底记录一、施工准备1.1 作业条件1.1.1 墙装饰已基本完工，外脚手架已拆除，散水基底标高、尺寸均经过检查，并已办完隐、预检手续。1.1.2 散水应分块浇筑，分块长度不大于 6m，留缝位置应考虑建筑整体效果。根据标高线钉好水平桩。1.1.3 核对混凝土的配合比，检查后台磅秤，进行开盘交底，散水混凝土强度为C20。1.1.4 散水尺寸应按设计图纸要求施工。1.2 材料要求1.2.1 水泥：宜用 32.5 级及其以上硅酸盐、普通硅酸盐或矿渣硅酸盐水泥，宜选用同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥。1.2.2 砂：中砂或粗砂，含泥量不大于 3%。1.2.3 石子：卵石或碎石，粒径 5～20mm，含泥量不大于 2%。1.3 施工机具铁锹、筛子(5mm)、小推车、振捣器、刮杠、木抹子、铁抹子尺板、小水筒、鬃刷子、沥青锅、小馏子(用方钢或钢筋制作等)。二、工程做法施工部位、工程做法见附后工程做法表。三、施工工艺3.1 平整场地根据散水基底标高钉好水平控制桩，在散水垫层宽度加 200mm 范围内拉线控制，用平锹将地铲平，未露岩基处回填碎石，碾压控制压实系数 0.90，应先夯砸不少于三遍。3.2 支模板根据散水的外形尺寸支好侧模，放好分隔缝模板，分隔模板用木模时两面应用木刨刨光，支设时要拉通线、抄平，做到通顺、平直、坡向正确(向外坡 5%)，严禁用砌砖代替模板。散水与建筑物外墙分离，分隔缝宽 20mm，沿外墙一周做到整齐一致，纵向 6m 左右设分隔缝一道，房屋转角处与外墙呈 45°角，分隔缝宽 20mm，分隔缝应避开雨落第 1 页 共 3 页中国水利水电第二工程局蒲石河下水库工程项目部管，以防雨水从分隔缝内渗入基础。3.3 混凝土的拌制要认真按混凝土的配合比投料，每盘投料顺序为；石子→水泥→沙子→水，应严格控制坍落度(以 30～50mm 为宜)，搅拌要均匀，搅拌时间不少于 9Os。3.4 混凝土的浇筑3.4.1 清除模板内的杂物，办好隐、预检手续，可适当湿润模板及灰土垫层，但水不可过多，以地面不留积水为宜。3.4.2 一般采用平板式振捣器，振实压光，应随打随抹，一次完成，提倡用原浆压光。当散水有一定强度时(表面仍湿润，但用手轻按已按不出手印)，拆除侧模，起出分格条，随即用砂浆抹平压光侧边，并用阳角馏子将散水棱角馏直、压光，包括分格缝处棱角，侧边及分格缝内与散水大面的质量要求相同，也要见光，棱角顺直、整齐。养护已抹平压光的混凝土应在 12h 左右用湿锯末覆盖或洒水铺塑料薄膜铺盖，养护不少于 7d。3.6 沥青灌缝养护期满后，分隔缝内清理干净，用 1:2 沥青胶泥填塞(宜掺适量滑石粉以便操作)，填塞时分隔缝两边粘贴 3cm 宽美纹纸，既可防止沥青污染散水表面，也可使分隔缝内沥青砂浆平直、美观。分隔缝要勾抹烫压平整，可用□14～□16 方钢或用ф10～ф12 光圆钢筋砸扁做成小镏子，用火烫红后用来烫压分隔缝。如上口留出1.5cm 左右用油膏填嵌则感观更佳，烫压好后，沥青砂浆应低于散水面 3～5mm，使分隔缝处棱角更加突出，更显散水特色(分隔缝处棱角施工务必精工细作，棱角顺直、整齐才显美观)。四、成品保护4.1 注意外墙面保护，必要时立木板遮挡。4.2 严禁在已完成的散水上拌和砂浆，以免污染外墙和散水。4.3 在覆盖养护期应有专人负责淋水，保持锯末湿润，早期严禁上人。五、应注意的质量问题5.1 混凝土不密实：主要是由于漏振和振捣不密实，或配合比不准造成。5.2 表面不平标高不准：水平标高线桩不准，操作时未认真找平。5.3 侧边与大面颜色不一致：主要是由于拆模过晚，后抹的侧边与先抹的大面颜色不一，需掌握好拆模时间。5.4 分格缝填塞不直、污染：填塞沥青砂浆时一定要认真细致，为防止污染可将分格缝两边覆盖，分格缝内沥青砂浆一定要勾抹烫压平整。第 2 页 共 3 页中国水利水电第二工程局蒲石河下水库工程项目部审批人交底人接受交底人注：1、本表由施工单位填写，交底单位与接受交底单位各执一份。 2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。第 3 页 共 3 页
