混凝土简支梁桥施工--技术交底

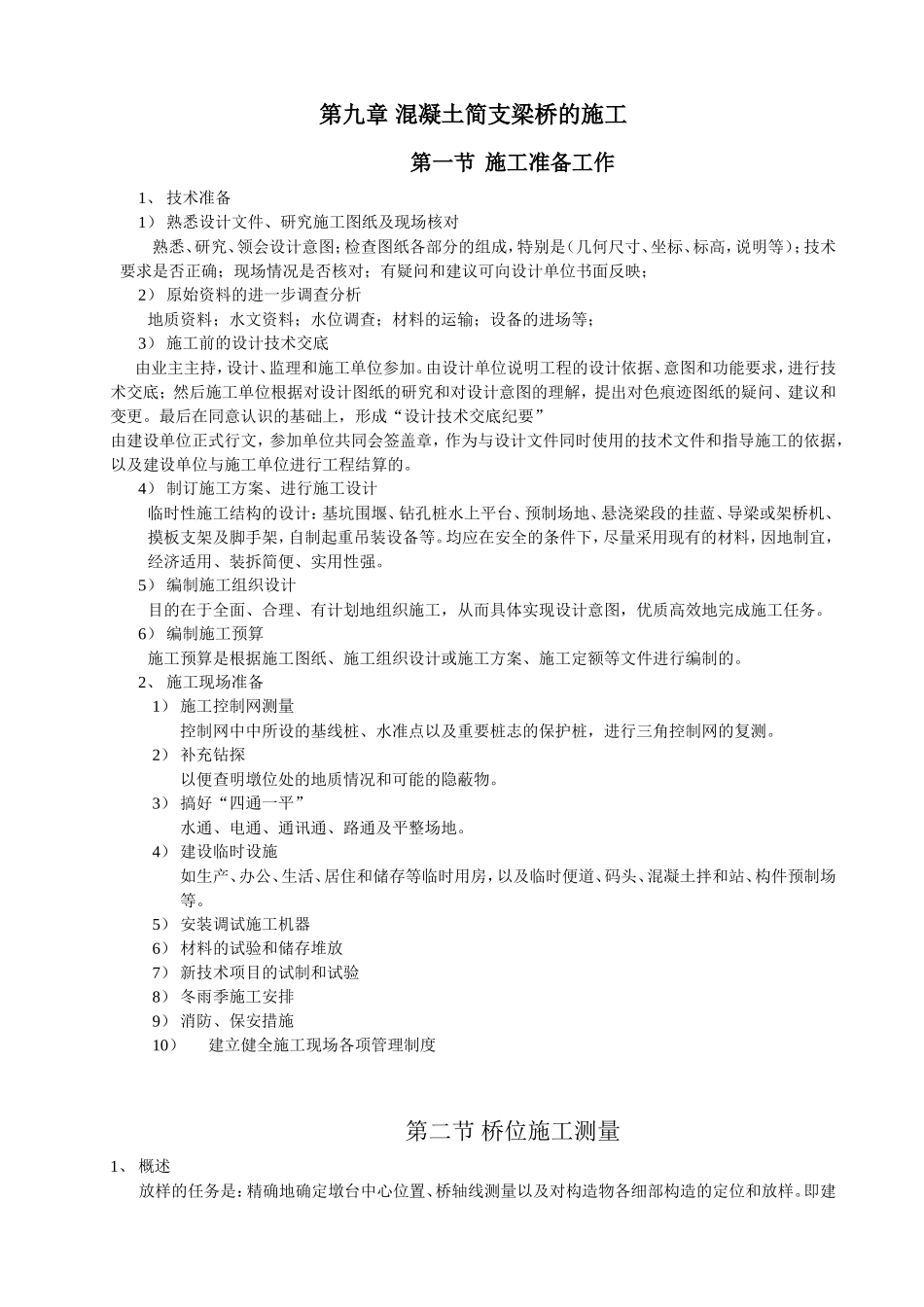

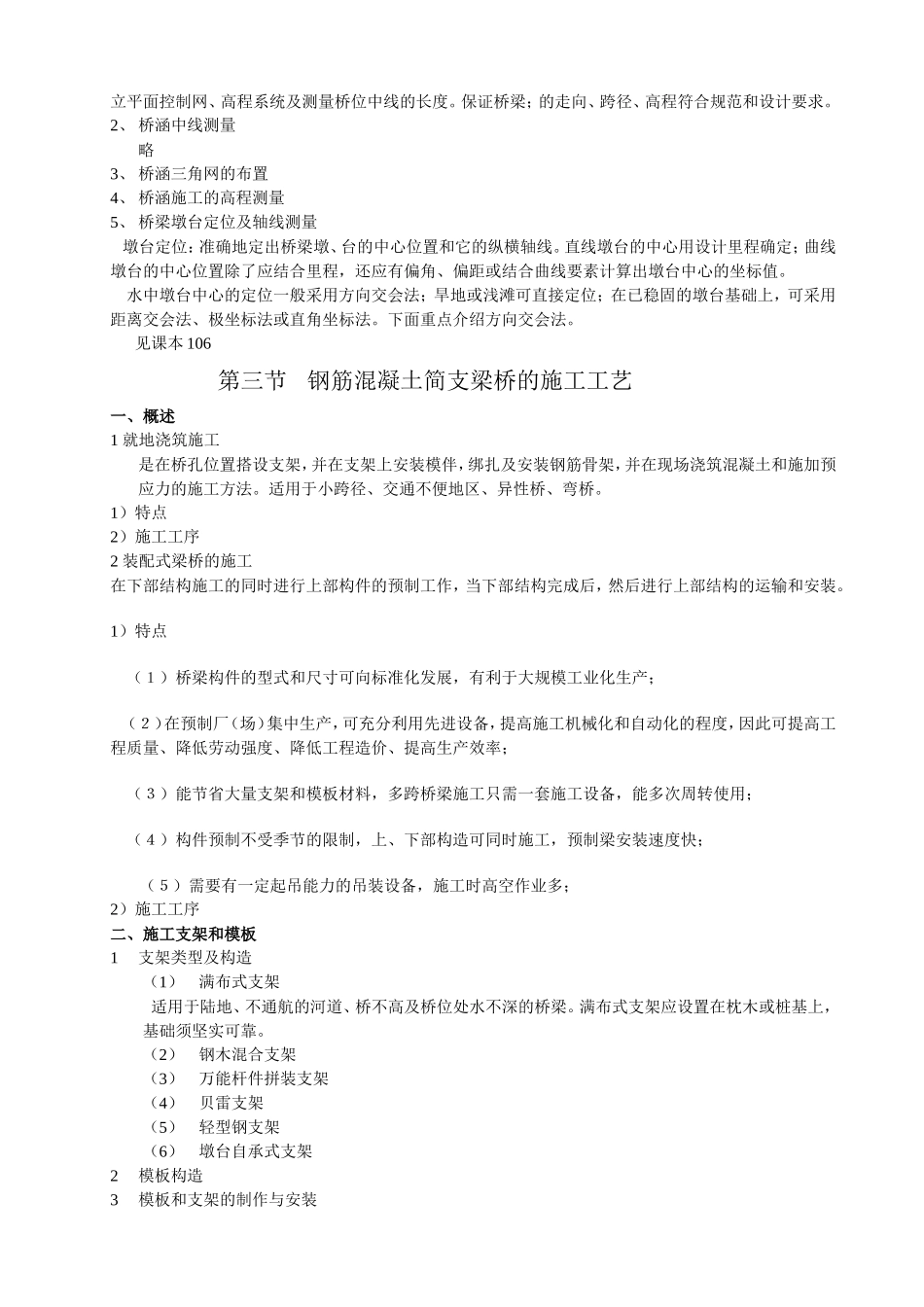

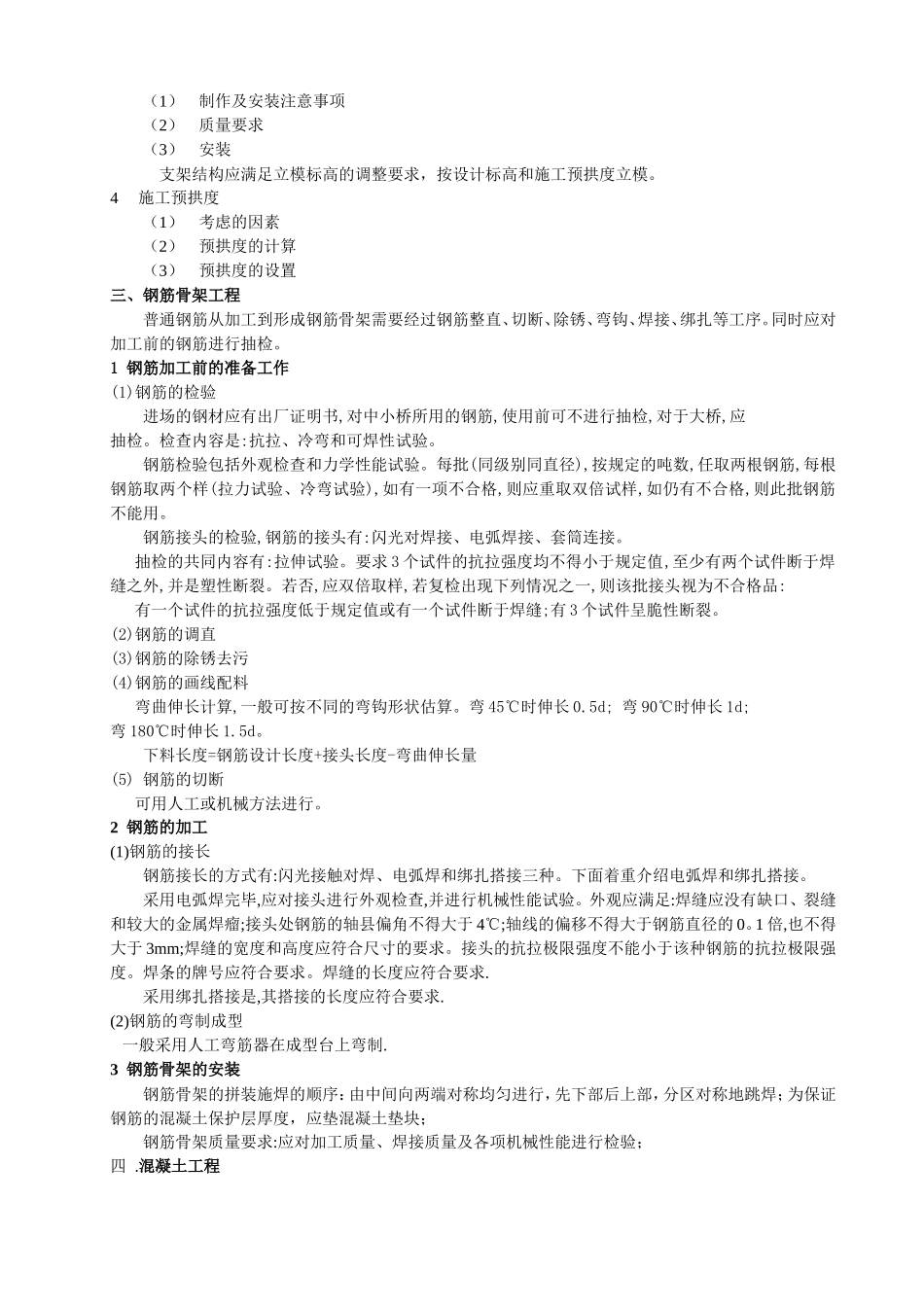

第九章 混凝土简支梁桥的施工第一节 施工准备工作1、 技术准备1） 熟悉设计文件、研究施工图纸及现场核对熟悉、研究、领会设计意图；检查图纸各部分的组成，特别是（几何尺寸、坐标、标高，说明等）；技术要求是否正确；现场情况是否核对；有疑问和建议可向设计单位书面反映；2） 原始资料的进一步调查分析地质资料；水文资料；水位调查；材料的运输；设备的进场等；3） 施工前的设计技术交底 由业主主持，设计、监理和施工单位参加。由设计单位说明工程的设计依据、意图和功能要求，进行技术交底；然后施工单位根据对设计图纸的研究和对设计意图的理解，提出对色痕迹图纸的疑问、建议和变更。最后在同意认识的基础上，形成“设计技术交底纪要”由建设单位正式行文，参加单位共同会签盖章，作为与设计文件同时使用的技术文件和指导施工的依据，以及建设单位与施工单位进行工程结算的。4） 制订施工方案、进行施工设计临时性施工结构的设计：基坑围堰、钻孔桩水上平台、预制场地、悬浇梁段的挂蓝、导梁或架桥机、摸板支架及脚手架，自制起重吊装设备等。均应在安全的条件下，尽量采用现有的材料，因地制宜，经济适用、装拆简便、实用性强。5） 编制施工组织设计目的在于全面、合理、有计划地组织施工，从而具体实现设计意图，优质高效地完成施工任务。6） 编制施工预算施工预算是根据施工图纸、施工组织设计或施工方案、施工定额等文件进行编制的。2、 施工现场准备1） 施工控制网测量控制网中中所设的基线桩、水准点以及重要桩志的保护桩，进行三角控制网的复测。2） 补充钻探以便查明墩位处的地质情况和可能的隐蔽物。3） 搞好“四通一平”水通、电通、通讯通、路通及平整场地。4） 建设临时设施如生产、办公、生活、居住和储存等临时用房，以及临时便道、码头、混凝土拌和站、构件预制场等。5） 安装调试施工机器6） 材料的试验和储存堆放7） 新技术项目的试制和试验8） 冬雨季施工安排9） 消防、保安措施10）建立健全施工现场各项管理制度第二节 桥位施工测量1、 概述 放样的任务是：精确地确定墩台中心位置、桥轴线测量以及对构造物各细部构造的定位和放样。即建立平面控制网、高程系统及测量桥位中线的长度。保证桥梁；的走向、跨径、高程符合规范和设计要求。2、 桥涵中线测量略3、 桥涵三角网的布置4、 桥涵施工的高程测量5、 桥梁墩台定位及轴线测量 墩台定位：准确地定出桥梁墩、台的中心位置和它的纵横轴线。直线墩台的中心用设计里程确定；曲线墩台的中心位置除了应结合里程，还应有偏角、偏距或结合曲线要素计算出墩台中心的坐标值。 水中墩台中心的定位一般采用方向交会法；旱地或浅滩可直接定位；在已稳固的墩台基础上，可采用距离交会法、极坐标法或直角坐标法。下面重点介绍方向交会法。 见课本 106第三节 钢筋混凝土简支梁桥的施工工艺一、概述1 就地浇筑施工是在桥孔位置搭设支架，并在支架上安装模伴，绑扎及安装钢筋骨架，并在现场浇筑混凝土和施加预应力的施工方法。适用于小跨径、交通不便地区、异性桥、弯桥。1）特点2）施工工序2 装配式梁桥的施工在下部结构施工的同时进行上部构件的预制工作，当下部结构完成后，然后进行上部结构的运输和安装。1）特点（１）桥梁构件的型式和尺寸可向标准化发展，有利于大规模工业化生产； （２）在预制厂（场）集中生产，可充分利用先进设备，提高施工机械化和自动化的程度，因此可提高工程质量、降低劳动强度、降低工程造价、提高生产效率； （３）能节省大量支架和模板材料，多跨桥梁施工只需一套施工设备，能多次周转使用； （４）构件预制不受季节的限制，上、下部构造可同时施工，预制梁安装速度快；（５）需要有一定起吊能力的吊装设备，施工时高空作业多；2）施工工序二、施工支架和模板1支架类型及构造（1）满布式支架 适用于陆地、不通航的河道、桥不高及桥位处水不深的桥梁。满布式支架应设置在枕木或桩基上，基础须坚实可靠。（2）钢木混合支架（3）万能杆件拼装支架（4）贝雷支架（5）轻型钢支架（6）墩台自承式支架2模板构造3模板和支架的制作与安装（1）制作及安...
