混凝土及钢筋混凝土工程技术交底--技术交底

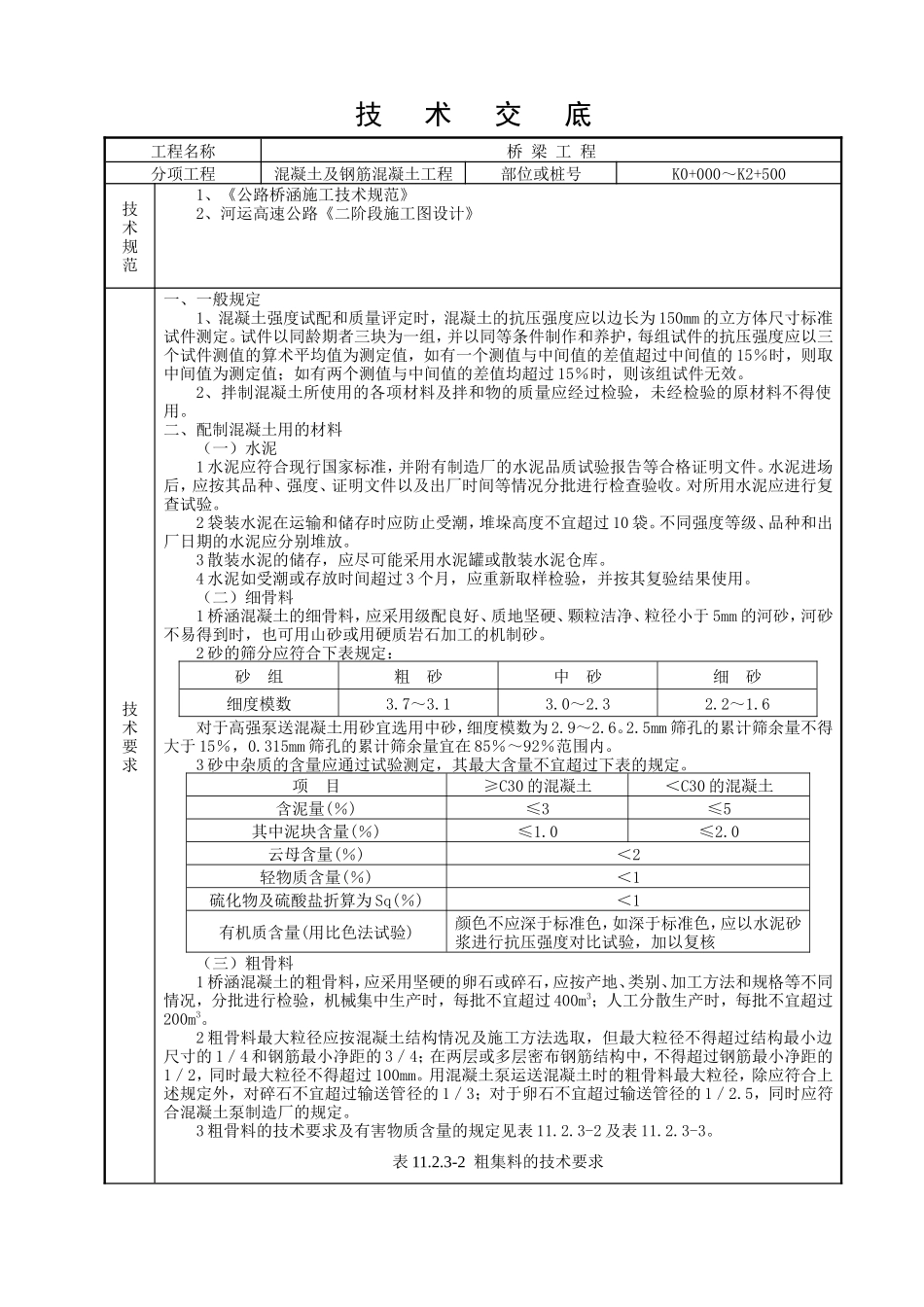

技 术 交 底工程名称桥 梁 工 程分项工程混凝土及钢筋混凝土工程部位或桩号K0+000～K2+500技术规范1、《公路桥涵施工技术规范》2、河运高速公路《二阶段施工图设计》技术要求一、一般规定1、混凝土强度试配和质量评定时，混凝土的抗压强度应以边长为 150mm 的立方体尺寸标准试件测定。试件以同龄期者三块为一组，并以同等条件制作和养护，每组试件的抗压强度应以三个试件测值的算术平均值为测定值，如有一个测值与中间值的差值超过中间值的 15％时，则取中间值为测定值；如有两个测值与中间值的差值均超过 15％时，则该组试件无效。2、拌制混凝土所使用的各项材料及拌和物的质量应经过检验，未经检验的原材料不得使用。二、配制混凝土用的材料（一）水泥1 水泥应符合现行国家标准，并附有制造厂的水泥品质试验报告等合格证明文件。水泥进场后，应按其品种、强度、证明文件以及出厂时间等情况分批进行检查验收。对所用水泥应进行复查试验。2 袋装水泥在运输和储存时应防止受潮，堆垛高度不宜超过 10 袋。不同强度等级、品种和出厂日期的水泥应分别堆放。3 散装水泥的储存，应尽可能采用水泥罐或散装水泥仓库。4 水泥如受潮或存放时间超过 3 个月，应重新取样检验，并按其复验结果使用。（二）细骨料1 桥涵混凝土的细骨料，应采用级配良好、质地坚硬、颗粒洁净、粒径小于 5mm 的河砂，河砂不易得到时，也可用山砂或用硬质岩石加工的机制砂。2 砂的筛分应符合下表规定：砂 组粗 砂中 砂细 砂细度模数3.7～3.13.0～2.32.2～1.6对于高强泵送混凝土用砂宜选用中砂，细度模数为 2.9～2.6。2.5mm 筛孔的累计筛余量不得大于 15％，0.315mm 筛孔的累计筛余量宜在 85％～92％范围内。3 砂中杂质的含量应通过试验测定，其最大含量不宜超过下表的规定。项 目≥C30 的混凝土＜C30 的混凝土含泥量(％)≤3≤5其中泥块含量(％)≤1.0≤2.0云母含量(％)＜2轻物质含量(％)＜1硫化物及硫酸盐折算为 Sq(％)＜1有机质含量(用比色法试验)颜色不应深于标准色，如深于标准色，应以水泥砂浆进行抗压强度对比试验，加以复核（三）粗骨料1 桥涵混凝土的粗骨料，应采用坚硬的卵石或碎石，应按产地、类别、加工方法和规格等不同情况，分批进行检验，机械集中生产时，每批不宜超过 400m3；人工分散生产时，每批不宜超过200m3。2 粗骨料最大粒径应按混凝土结构情况及施工方法选取，但最大粒径不得超过结构最小边尺寸的 1／4 和钢筋最小净距的 3／4；在两层或多层密布钢筋结构中，不得超过钢筋最小净距的1／2，同时最大粒径不得超过 100mm。用混凝土泵运送混凝土时的粗骨料最大粒径，除应符合上述规定外，对碎石不宜超过输送管径的 1／3；对于卵石不宜超过输送管径的 1／2.5，同时应符合混凝土泵制造厂的规定。3 粗骨料的技术要求及有害物质含量的规定见表 11.2.3-2 及表 11.2.3-3。表 11.2.3-2 粗集料的技术要求项目混凝土强度等级C55～C40≤C35≥C30
