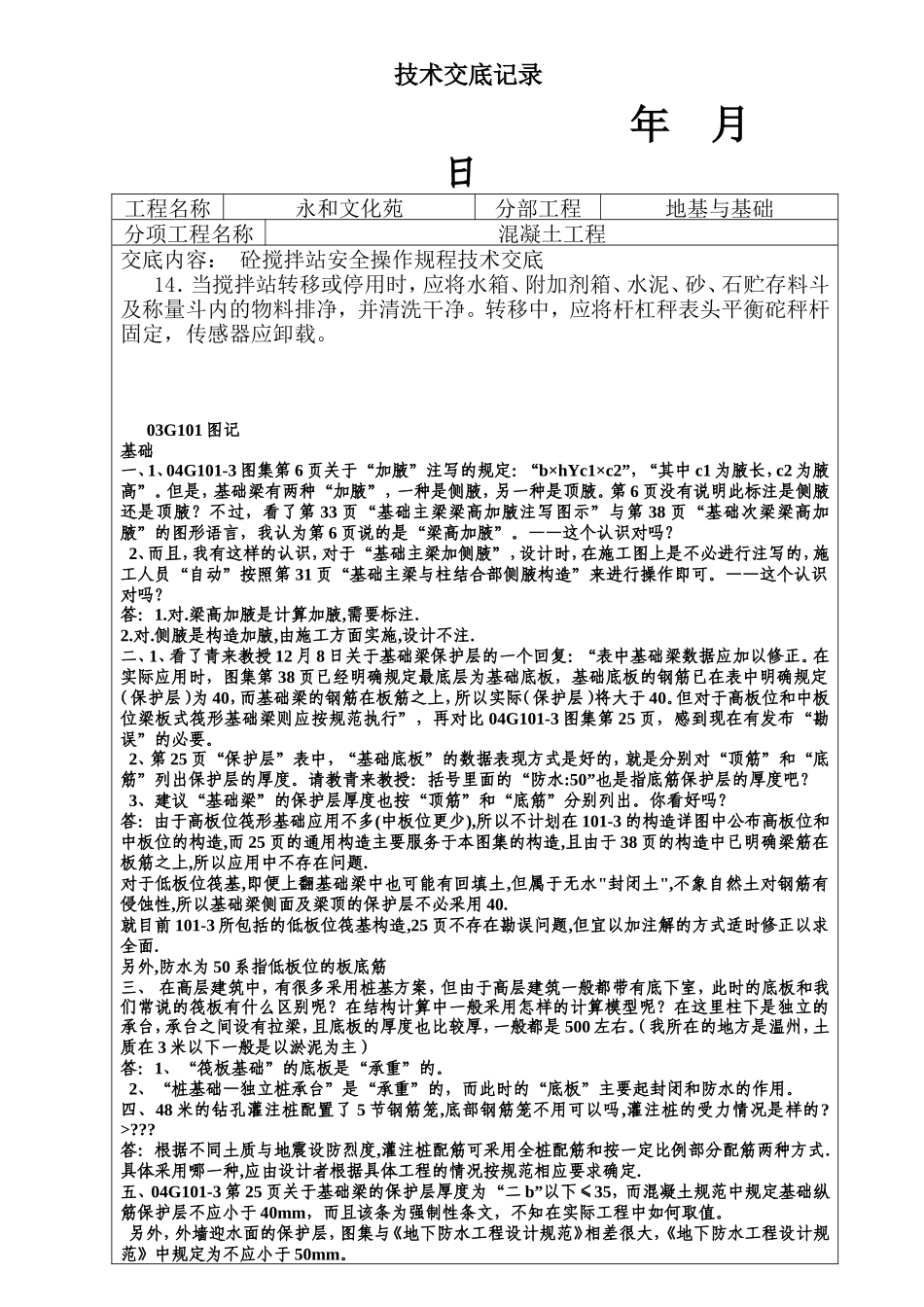

技术交底记录 年 月 日工程名称永和文化苑分部工程地基与基础分项工程名称混凝土工程交底内容： 砼搅拌站安全操作规程技术交底14．当搅拌站转移或停用时，应将水箱、附加剂箱、水泥、砂、石贮存料斗及称量斗内的物料排净，并清洗干净。转移中，应将杆杠秤表头平衡砣秤杆固定，传感器应卸载。03G101 图记基础一、1、04G101-3 图集第 6 页关于“加腋”注写的规定：“b×hYc1×c2”，“其中 c1 为腋长，c2 为腋高”。但是，基础梁有两种“加腋”，一种是侧腋，另一种是顶腋。第 6 页没有说明此标注是侧腋还是顶腋？不过，看了第 33 页“基础主梁梁高加腋注写图示”与第 38 页“基础次梁梁高加腋”的图形语言，我认为第 6 页说的是“梁高加腋”。——这个认识对吗？ 2、而且，我有这样的认识，对于“基础主梁加侧腋”，设计时，在施工图上是不必进行注写的，施工人员“自动”按照第 31 页“基础主梁与柱结合部侧腋构造”来进行操作即可。——这个认识对吗？答：1.对.梁高加腋是计算加腋,需要标注.2.对.侧腋是构造加腋,由施工方面实施,设计不注.二、1、看了青来教授 12 月 8 日关于基础梁保护层的一个回复：“表中基础梁数据应加以修正。在实际应用时，图集第 38 页已经明确规定最底层为基础底板，基础底板的钢筋已在表中明确规定（保护层）为 40，而基础梁的钢筋在板筋之上，所以实际（保护层）将大于 40。但对于高板位和中板位梁板式筏形基础梁则应按规范执行”，再对比 04G101-3 图集第 25 页，感到现在有发布“勘误”的必要。 2、第 25 页“保护层”表中，“基础底板”的数据表现方式是好的，就是分别对“顶筋”和“底筋”列出保护层的厚度。请教青来教授：括号里面的“防水:50”也是指底筋保护层的厚度吧？ 3、建议“基础梁”的保护层厚度也按“顶筋”和“底筋”分别列出。你看好吗？答：由于高板位筏形基础应用不多(中板位更少),所以不计划在 101-3 的构造详图中公布高板位和中板位的构造,而 25 页的通用构造主要服务于本图集的构造,且由于 38 页的构造中已明确梁筋在板筋之上,所以应用中不存在问题.对于低板位筏基,即便上翻基础梁中也可能有回填土,但属于无水"封闭土",不象自然土对钢筋有侵蚀性,所以基础梁侧面及梁顶的保护层不必采用 40.就目前 101-3 所包括的低板位筏基构造,25 页不存在勘误问题,但宜以加注解的方式适时修正以求全面.另外,防水为 50 系指低板位的板底筋三、 在高层建筑中，有很多采用桩基方案，但由于高层建筑一般都带有底下室，此时的底板和我们常说的筏板有什么区别呢？在结构计算中一般采用怎样的计算模型呢？在这里柱下是独立的承台，承台之间设有拉梁，且底板的厚度也比较厚，一般都是 500 左右。（我所在的地方是温州，土质在 3 米以下一般是以淤泥为主）答：1、“筏板基础”的底板是“承重”的。 2、“桩基础—独立桩承台”是“承重”的，而此时的“底板”主要起封闭和防水的作用。四、48 米的钻孔灌注桩配置了 5 节钢筋笼,底部钢筋笼不用可以吗,灌注桩的受力情况是样的?>???答：根据不同土质与地震设防烈度,灌注桩配筋可采用全桩配筋和按一定比例部分配筋两种方式.具体采用哪一种,应由设计者根据具体工程的情况按规范相应要求确定.五、04G101-3 第 25 页关于基础梁的保护层厚度为“二 b”以下≤35，而混凝土规范中规定基础纵筋保护层不应小于 40mm，而且该条为强制性条文，不知在实际工程中如何取值。 另外，外墙迎水面的保护层，图集与《地下防水工程设计规范》相差很大，《地下防水工程设计规范》中规定为不应小于 50mm。 以上问题在施工图审查中经常认识不一，请陈总给与回复，谢谢！答：1、表中基础梁数据应加以修正。在实际应用时，图集第 38 页已经明确规定最底层为基础底板，基础底板的钢筋已在表中明确规定为 40，而基础梁的钢筋在板筋之上，所以实际将大于 40。但对于高板位和中板位梁板式筏形基础梁则应按规范执行（总则第 1.0.3 条 要求“......还应符合国家现行有关规范、规程和标准”）。2、该图集的编制依据中未列入《地下防水工程设计规范》，故施工尚应遵...
